Місцевий смок

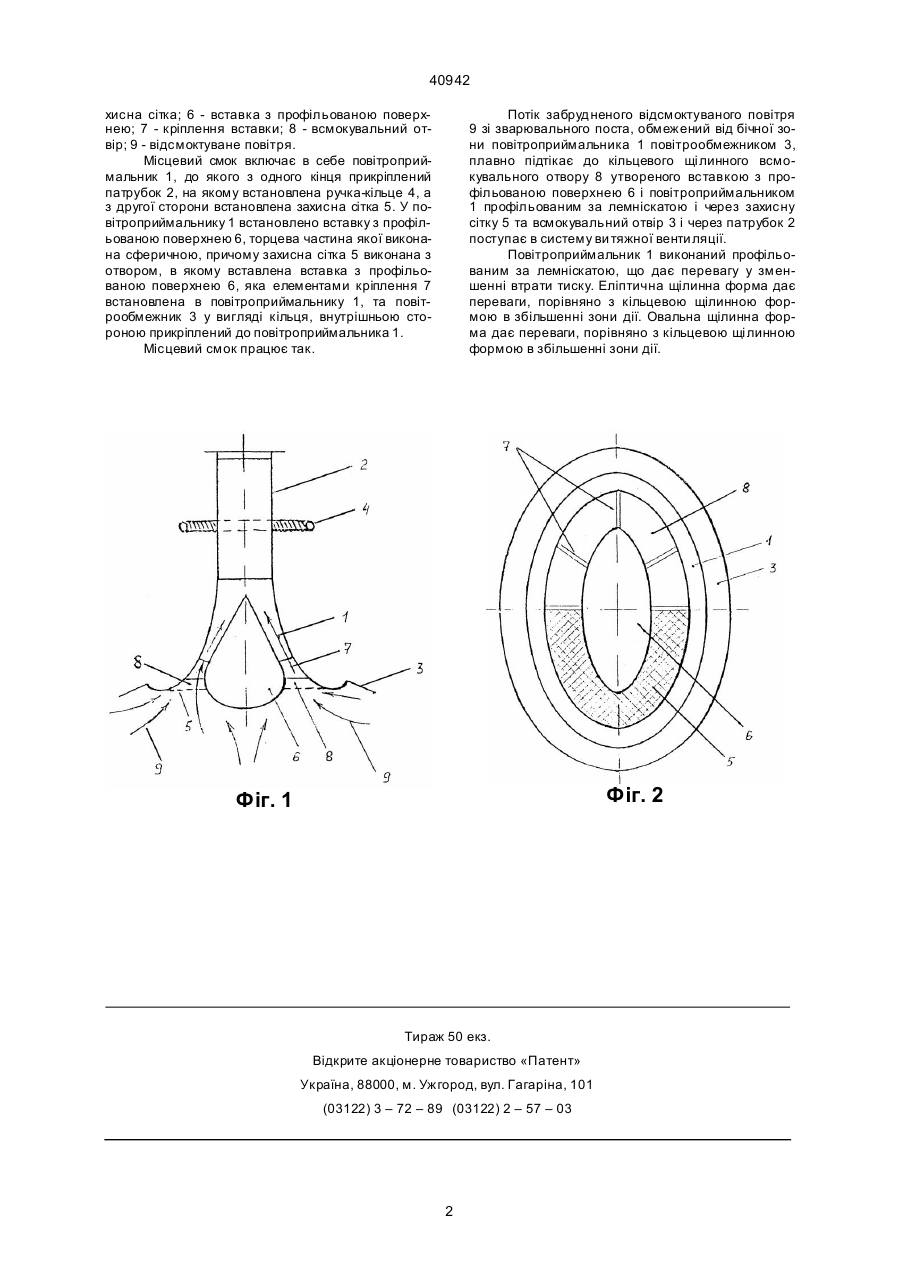

Місцевий смок, який включає в себе повітроприймач, до якого з одного кінця прикріплений патрубок, на якому встановлена ручка-кільце, а з другого боку встановлена захисна сітка, який відрізняє ться тим, що додатково містить вставку з профільованою поверхнею, торцева частина якої виконана сферичною, та повітрообмежувач, причому захисна сітка виконана з отвором, в якому розташована вставка, а повітрообмежувач виконаний у вигляді кільця, внутрішнім боком прикріплений до повітроприймача. Ю (13) 40942 (11) UA підвищені втрати тиску, за рахунок гострих країв та підвищеної кількості засмоктуваного повітря. В основу ви находу поставлено завдання створення такого місцевого смоку, в якому за рахунок введення нових елементів дозволило б забезпечити покращення аеродинамічних ха рактеристик. Поставлене завдання вирішуєть ся тим, що місцевий смок, який включає в се бе повітроприймальник, до якого з одного кінця прикріплений патрубок, на якому встановлена ручка-кільце, а з другої сторони встановлена захисна сітка, згідно винаходу, додатково містить вставку з профільованою поверхнею, торцева частина якої виконана сфе ричною та повітрообмежник, причому захисна сітка виконана з отвором, в якому розташована вставка, а повітрообмежник у вигляді кільця та внутрішньою стороною прикріплений до повітроприймальника. За ра хунок встановлення вставки досягається зменшен ня площини основи повітроприймальника, покращують ся аеродинамічні характе ристи ки, внаслідок чого зменшуються кількість відсмоктувано го пові тря та теп ловтрати приміщень. За рахунок встановлення повітрообмежника досягається зменшення кількості відсмокуваного повітря з бічної зони повітроприймальника, усунення гострих країв всмокувального отвору та покращен ня аеродинамічних характеристик. На фіг.1 зображений місцевий смок; на фіг.2 - вид спереду, де: 1 - повітроприймальник; 2 - патрубок; 3 - повітрообмежник; 4 - ручка-кільце; 5 - за (19) Винахід відноситься до венти ляційної техніки, зокрема до систем вентиляції зварювальних постів. Відомий місцевий смок, що містить повітроприймальник з плоскою основою, патрубок, на якому встановлена ручка-кільце, захисну сітку (Б.М. Торговников и др. Проекти рование промышленной вентиляции. Справочник. К.: Будивельник, 1983, рис. 7.8, с.118). Однак даний місцевий смок забезпечує обмежені аеродинамічні характеристики. Відомий місцевий смок, що містить повітроприймальник з плоскою основою, патрубок. (Б.М. Торговников и др. Проекти рование промышленной вентиляции. Справочник. К.: Будивельник, 1983, рис. 7.13, с. 119). Однак даний місцевий смок також забезпечує обмежені аеродинамічні ха ракте ристики. Відомий місцевий смок, що містить повітроприймальник з плоскою основою, патрубок, вставку у всмоктувальному отворі (Б.М. Тор говников и др. Проектирование промышленной вентиляции. Справочник. К.: Будивельник, 1983, рис. 7.12, с. 119). Однак даний місцевий смок забезпечує обмежені аеродинамічні характеристики. Найбільш близький до пропонованого є місцевий смок, що містить повітроприймальник, до якого з одного кінця прикріплений патрубок, на якому встановлена ручка-кільце, а з другої сторони встановлена захисна сітка. (Местная вытяжная вентиляция. Проспект фирмы "Sov Plym", 1991). Проте відомий місцевий смок має обмежені аеродинамічні характеристи ки, так як мають місце А ____________________ 40942 хисна сітка; 6 - вставка з профільованою поверхнею; 7 - кріплення вставки; 8 - всмокувальний отвір; 9 - відсмоктуване повітря. Місцевий смок включає в себе повітроприймальник 1, до якого з одного кінця прикріплений патрубок 2, на якому встановлена ручка-кільце 4, а з другої сторони встановлена захисна сітка 5. У повітроприймальнику 1 встановлено вставку з профільованою поверхнею 6, торцева частина якої виконана сферичною, причому захисна сітка 5 виконана з отвором, в якому вставлена вставка з профільованою поверхнею 6, яка елементами кріплення 7 встановлена в повітроприймальнику 1, та повітрообмежник 3 у вигляді кільця, внутрішньою стороною прикріплений до повітроприймальника 1. Місцевий смок працює так. Потік забрудненого відсмоктуваного повітря 9 зі зварювального поста, обмежений від бічної зони повітроприймальника 1 повітрообмежником 3, плавно підтікає до кільцевого щі линного всмокувального отвору 8 утвореного вставкою з профільованою поверхнею 6 і повітроприймальником 1 профільованим за лемніскатою і через захисну сітку 5 та всмокувальний отвір 3 і через патрубок 2 поступає в систему ви тяжної вентиляції. Повітроприймальник 1 виконаний профільованим за лемніскатою, що дає перевагу у зменшенні втрати тиску. Еліптична щілинна форма дає переваги, порівняно з кільцевою щілинною формою в збільшенні зони дії. Овальна щілинна форма дає переваги, порівняно з кільцевою щі линною формою в збільшенні зони дії. Фіг. 2 Фіг. 1 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
