Пристрій для пуску асинхронного двигуна з короткозамкненим ротором

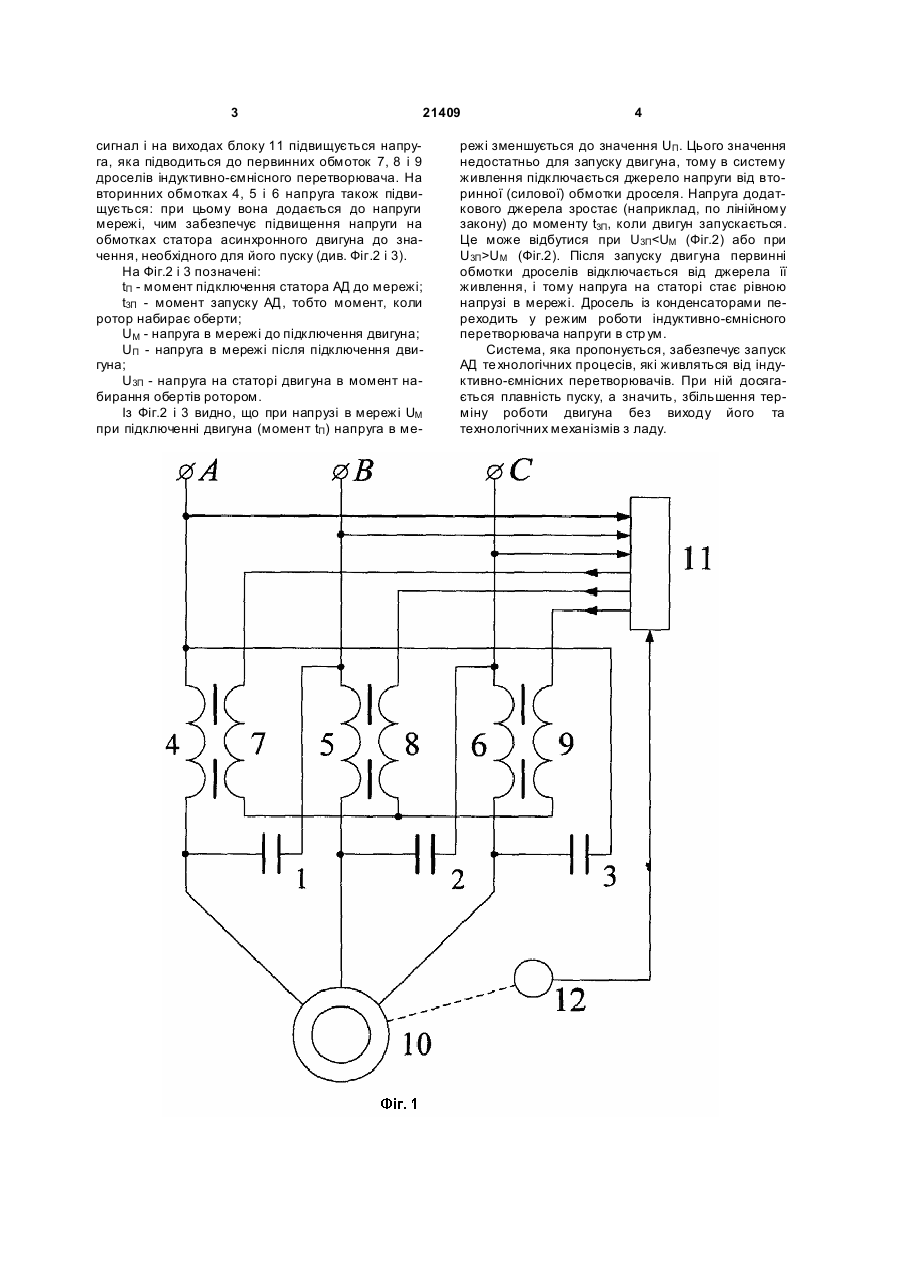

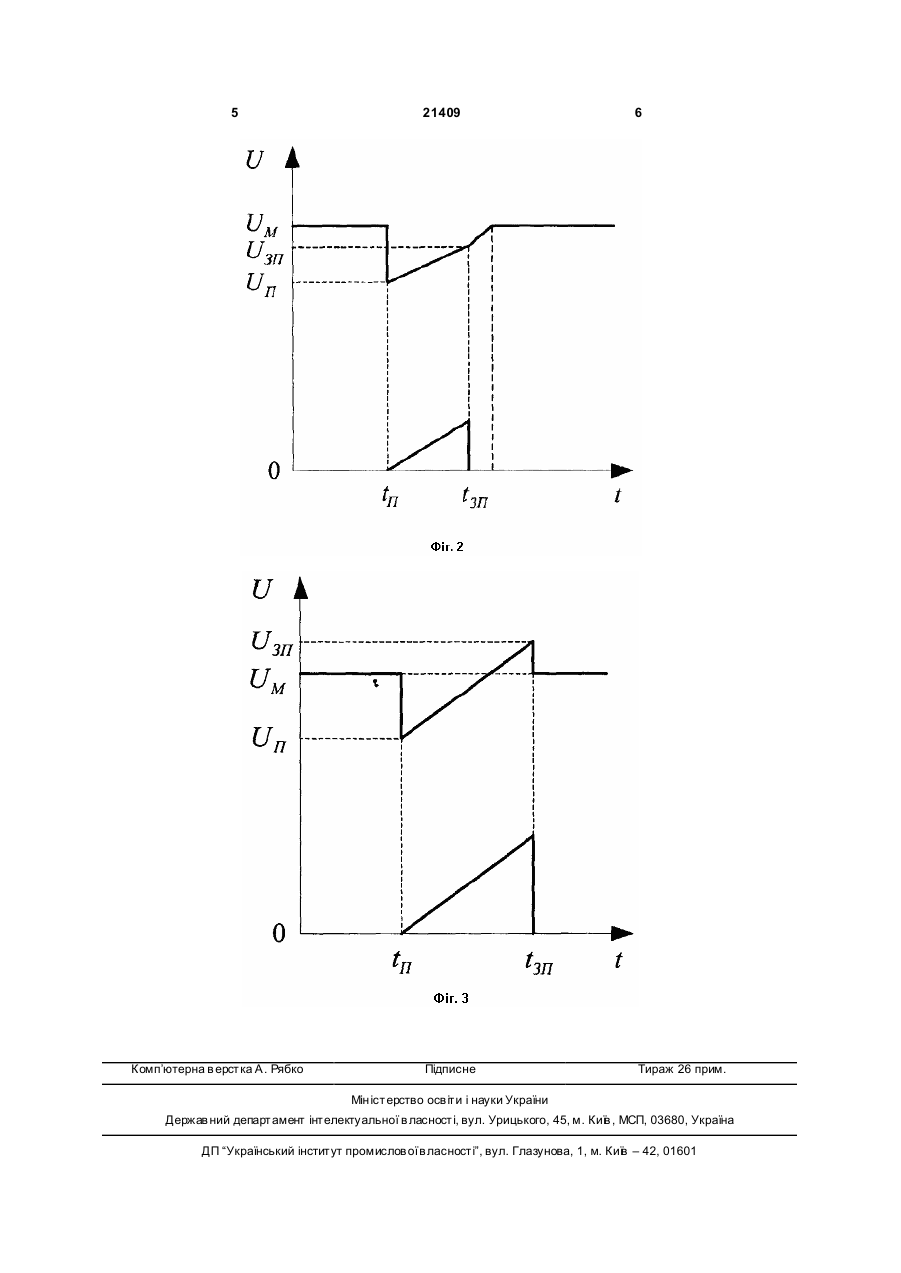

Пристрій для пуску асинхронного двигуна з короткозамкненим ротором, який живиться від трифазного індуктивно-ємнісного перетворювача з контролем процесу запуску у функції обертів, який відрізняє ться тим, що дроселі індуктивноємнісного перетворювача оснащені додатковими обмотками, які під час запуску асинхронного двигуна підключаються до мережі живлення. (19) (21) u200610183 (22) 25.09.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Решетняк Анатолій Володимирович, Некрасов Андрій Вікторович, Донченко Роман Миколайович, Шульга Олег Васильович (73) КРЕМЕНЧУЦЬКИЙ ДЕРЖАВНИЙ ПОЛІТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 21409 сигнал і на виходах блоку 11 підвищується напруга, яка підводиться до первинних обмоток 7, 8 і 9 дроселів індуктивно-ємнісного перетворювача. На вторинних обмотках 4, 5 і 6 напруга також підвищується: при цьому вона додається до напруги мережі, чим забезпечує підвищення напруги на обмотках статора асинхронного двигуна до значення, необхідного для його пуску (див. Фіг.2 і 3). На Фіг.2 і 3 позначені: tП - момент підключення статора АД до мережі; t3П - момент запуску АД, тобто момент, коли ротор набирає оберти; UM - напруга в мережі до підключення двигуна; UП - напруга в мережі після підключення двигуна; U3П - напруга на статорі двигуна в момент набирання обертів ротором. Із Фіг.2 і 3 видно, що при напрузі в мережі UM при підключенні двигуна (момент tП) напруга в ме 4 режі зменшується до значення UП. Цього значення недостатньо для запуску двигуна, тому в систему живлення підключається джерело напруги від вторинної (силової) обмотки дроселя. Напруга додаткового джерела зростає (наприклад, по лінійному закону) до моменту t3П, коли двигун запускається. Це може відбутися при U3ПUM (Фіг.2). Після запуску двигуна первинні обмотки дроселів відключається від джерела її живлення, і тому напруга на статорі стає рівною напрузі в мережі. Дросель із конденсаторами переходить у режим роботи індуктивно-ємнісного перетворювача напруги в стр ум. Система, яка пропонується, забезпечує запуск АД те хнологічних процесів, які живляться від індуктивно-ємнісних перетворювачів. При ній досягається плавність пуску, а значить, збільшення терміну роботи двигуна без виходу його та технологічних механізмів з ладу. 5 Комп’ютерна в ерстка А. Рябко 21409 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
