Спосіб пуску асинхронного двигуна при живленні від індуктивно-ємнісного перетворювача з додатковими обмотками дроселя

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 20706

Опубліковано: 15.02.2007

Автори: Соловйов Денис Сергійович, Некрасов Андрій Вікторович, Гонтар Віктор Григорович, Решетняк Анатолій Володимирович

Завантажити PDF файл.

Формула / Реферат

Спосіб пуску асинхронного двигуна при живленні від індуктивно-ємнісного перетворювача з додатковими обмотками дроселя з контролем процесу запуску у функції обертів, який відрізняється тим, що для збільшення пускового моменту дроселі індуктивно-ємнісного перетворювача мають додаткові обмотки, які під час запуску асинхронного двигуна підключаються до мережі живлення, в результаті чого напруга на обмотках статора збільшується на величину, необхідну для запуску двигуна.

Текст

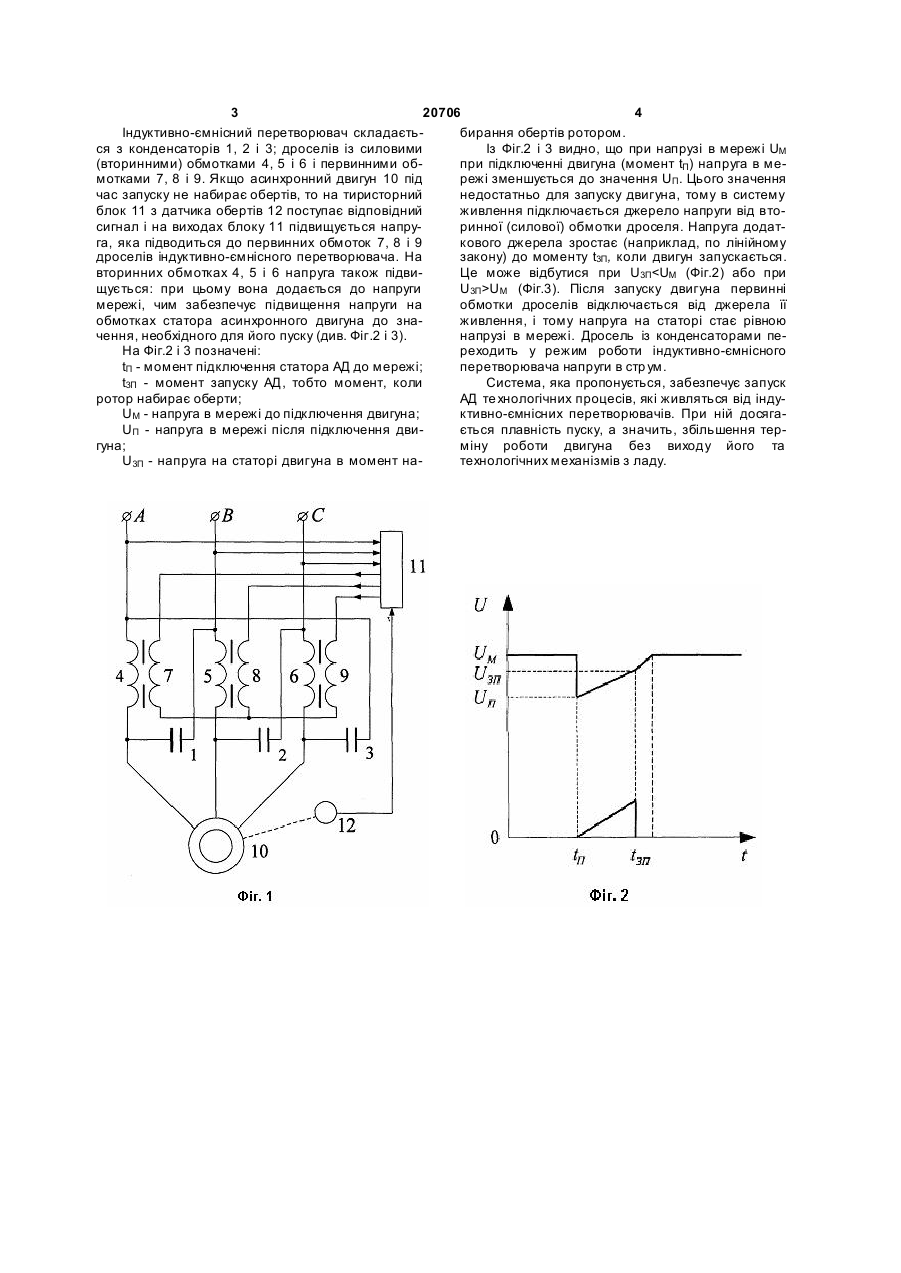

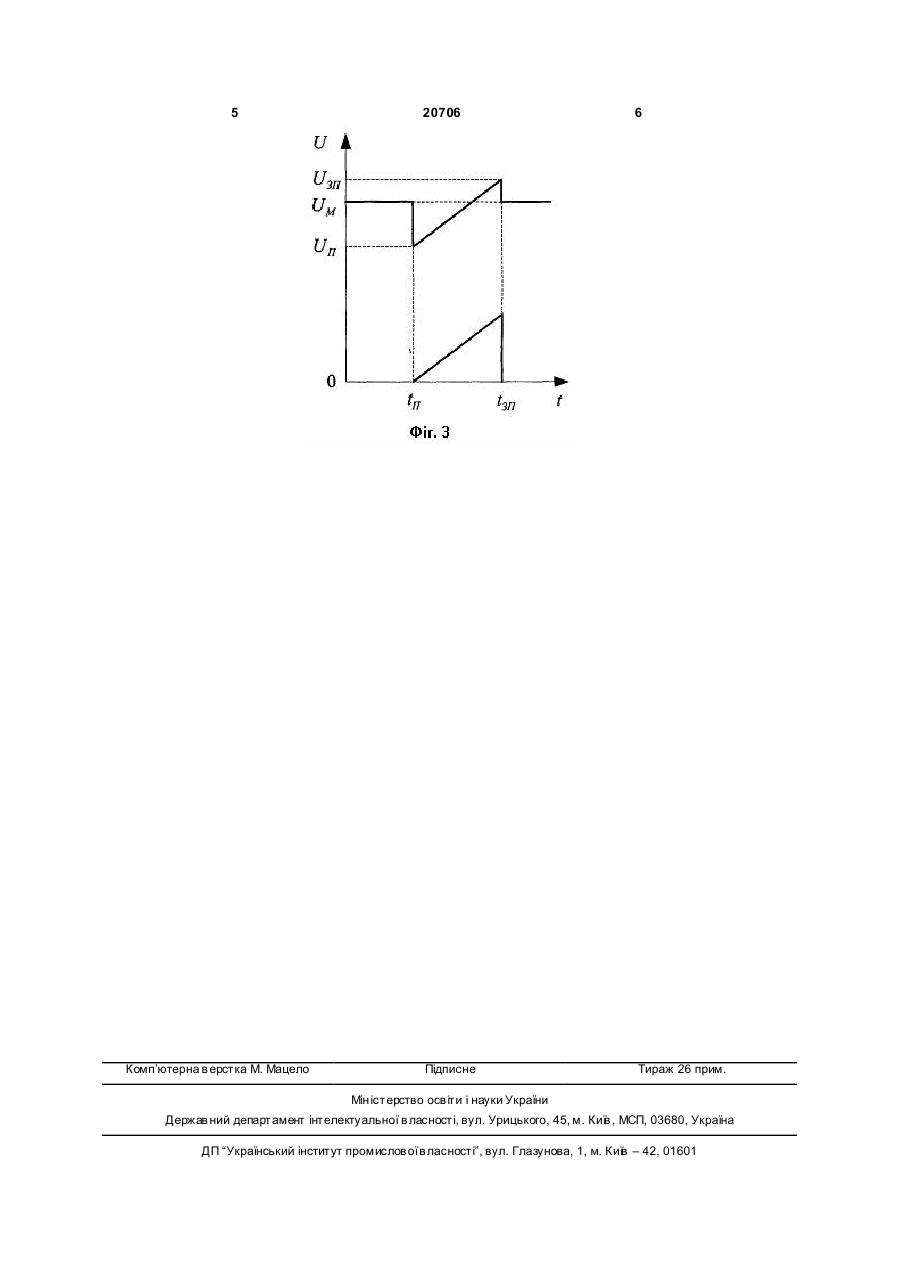

Спосіб пуску асинхронного двигуна при живленні від індуктивно-ємнісного перетворювача з 3 20706 4 Індуктивно-ємнісний перетворювач складаєтьбирання обертів ротором. ся з конденсаторів 1, 2 і 3; дроселів із силовими Із Фіг.2 і 3 видно, що при напрузі в мережі UМ (вторинними) обмотками 4, 5 і 6 і первинними обпри підключенні двигуна (момент tП) напруга в мемотками 7, 8 і 9. Якщо асинхронний двигун 10 під режі зменшується до значення UП. Цього значення час запуску не набирає обертів, то на тиристорний недостатньо для запуску двигуна, тому в систему блок 11 з датчика обертів 12 поступає відповідний живлення підключається джерело напруги від втосигнал і на виходах блоку 11 підвищується напруринної (силової) обмотки дроселя. Напруга додатга, яка підводиться до первинних обмоток 7, 8 і 9 кового джерела зростає (наприклад, по лінійному дроселів індуктивно-ємнісного перетворювача. На закону) до моменту t3П, коли двигун запускається. вторинних обмотках 4, 5 і 6 напруга також підвиЦе може відбутися при U3ПUМ (Фіг.3). Після запуску двигуна первинні мережі, чим забезпечує підвищення напруги на обмотки дроселів відключається від джерела її обмотках статора асинхронного двигуна до знаживлення, і тому напруга на статорі стає рівною чення, необхідного для його пуску (див. Фіг.2 і 3). напрузі в мережі. Дросель із конденсаторами пеНа Фіг.2 і 3 позначені: реходить у режим роботи індуктивно-ємнісного tП - момент підключення статора АД до мережі; перетворювача напруги в стр ум. t3П - момент запуску АД, тобто момент, коли Система, яка пропонується, забезпечує запуск ротор набирає оберти; АД те хнологічних процесів, які живляться від індуUМ - напруга в мережі до підключення двигуна; ктивно-ємнісних перетворювачів. При ній досягаUП - напруга в мережі після підключення двиється плавність пуску, а значить, збільшення тергуна; міну роботи двигуна без виходу його та U3П - напруга на статорі двигуна в момент натехнологічних механізмів з ладу. 5 Комп’ютерна в ерстка М. Мацело 20706 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for starting an asynchronous motor that is powered from a three-phase inductive-capacitive converter with additional windings

Автори англійською

Nekrasov Andrii Viktorovych, Hontar Viktor Hryhorovych

Назва патенту російською

Способ пуска асинхронного электродвигателя при электропитании от трехфазного индуктивно-емкостного преобразователя с дополнительными обмотками

Автори російською

Некрасов Андрей Викторович, Гонтар Виктор Григорьевич
