Робочий орган ручного культиватора

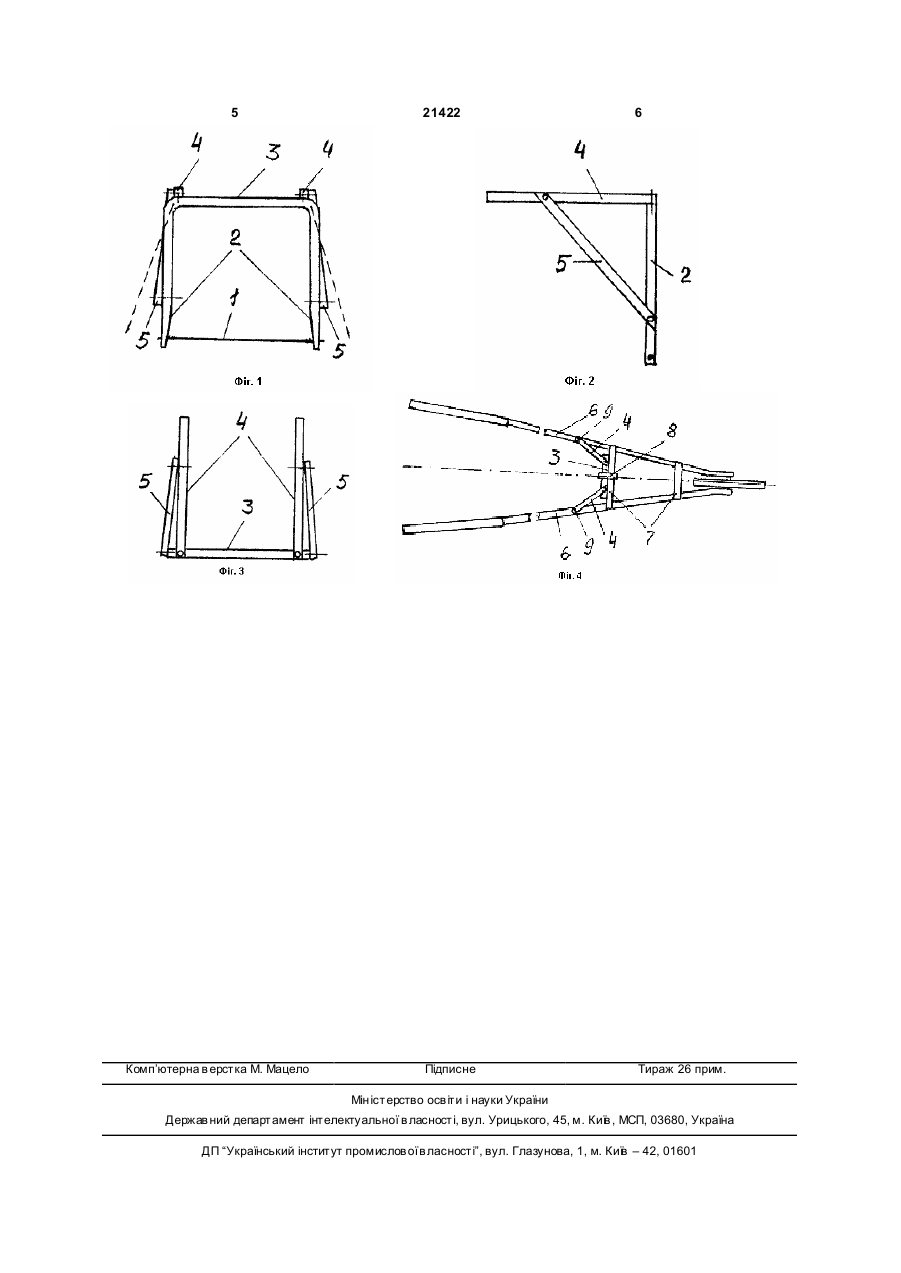

1. Робочий орган ручного культиватора, до складу якого входять робочий інструмент, державки для його закріплення, напрямні і кронштейни, розведені напрямні і державки, який відрізняється тим, що державки робочого інструменту виконані у вигляді рівнобіжних прямолінійних сторін дуги, утворення якої спочатку виконано згинанням державок в одній площині згину під кутом близько 115-120° відносно прямолінійного плеча, розмір якого дорівнює ширині оброблюваних міжрядь посівів, а потім розведені державки стягнуто до 3 21422 4 збільшенні продуктивності його праці. напрямних 4 і державок 2 виконано шарнірне. ШаПоставлене завдання досягається тим, що рнірні закріплення забезпечують можливість педержавки робочого інструменту виконані у вигляді реміщення напрямних 4 в горизонтальній площині рівнобіжних прямолінійних сторін дуги, створення в обмежених радіусних секторах, що необхідно якої початкове виконано зігнутостю державок в при встановленні і закріпленні робочого органу на одній площині згину під кутом близько 115-120° рамі культиватора. На Фіг.4. показано принцип відносно прямолінійного плеча, розміром прирівзакріплення плеча 3 дуги інстр ументу 1 робочого няного до ширини оброблюваних міжрядь посівів, органу до перемички 7 рами ручного культиватора а подальше, розтепірченні державки стягнуто до кріпленням 8 і напрямних 4 робочого органу до ширини плеча дуги встановленням з натягом ронапрямних 6 рами ручного культиватора кріпленбочого інструменту, напрямні приєднано до кінців нями 9. плеча дуги під кутом 90° відносно стягнути х робоПеред початком роботи необхідно вибрати чим інструментом його державок, причому, приєдробочий орган, відповідний ширині оброблюваних нання напрямних до плеча дуги і кронштейнів до міжрядь, і встановити його на рамі ручного культинапрямних і державок виконано шарнірне. ватора. Доцільно в якості робочого інструменту робоПрацює пропонований робочий орган ручного чого органу використати проволочну струн у, закрікультиватора слідуючим чином. плену до звужених кінців державок. Оператор натиском на ручки культиватора реДоцільно робочий орган виконати змінним загулює ступінь заглиблення кінців державок проволежно від ширини оброблюваних міжрядь і підлеглоченої струни робочого органу в грунт. При подалим змінному встановленню на рамі культиватора льшому переміщенні культиватора як вперед так і шляхом закріплення плеча дуги державок робочоназад, проволочена струна вириває пророслі го інструменту до перемички рами культиватора, а бур’яни, а легким розпушуванням верхньої корки напрямних робочого органу - до напрямних рами грунту, закриває вологу. Розмах державок провокультиватора. лоченої струни, відповідний ширині оброблюваних Суть корисної моделі пояснюється кресленняміжрядь, дозволяє візуально удержувати робочий ми. орган при русі в міжрядді без пошкодження рядків На кресленнях зображений робочий орган рупосівів культурних рослин. При обробці міжрядь на чного культиватора і принцип його закріплення на проволочній струні нанизуються вириваючи нею рамі ручного культиватора: на Фіг.1 - вид спереду; бур’яни, які легко скидаються з проволоки періна Фіг.2 - вид зверху; на Фіг.3 - вид збоку; на Фіг.4 одичним зворотно-поступальним коротким рухом. принцип закріплення робочого органу на рамі ручОскільки завужені кінці державок і проволочна ного культиватора. струна викликають лише мінімальний опір грунту, Робочий орган ручного культиватора містить оператор при роботі пропонуємим робочим оргаробочий інструмент 1, в якості якого використана ном, не стомлюючись, може за короткий термін проволочна струна закріплена до звужених кінців обробити великі площі посівів, які потребують ручдержавок 2, виконаних у ви гляді рівнобіжних пряної обробки. Дві-три обробки пропонуємим робомолінійних сторін дуги, створення якої початкове чим органом в термін ледь піднявшихся бур’янів, виконано зігнутостю державок 2 в одній площині суттєво підвищують урожайність культурних росзгину під кутом близько 115-120° (початкове пололин, як за рахунок знищення бур’янів, так і за раження державок 2 показане Пунктиром) відносно хунок закриття вологи. прямолінійного плеча 3, розміром прирівняного до Простота конструкції пропонуємого робочого ширини оброблюваних міжрядь посівів, а подальоргану і його технологічність як при виготовленні, ше, розтепірчені державки 2 стягнуто до ширини так і в роботі, потребують мінімальних фізичних і плеча 3 дуги встановленням з натягом робочого матеріальних затрат. інструменту 1. Напрямні 4 закріплені до кінців плеДжерела інформації: ча 3 дуги під кутом 90° відносно стягнути х робочим Опис до деклараційного патенту на винахід інструментом 1 його державок 2. Закріплення наUA55832. прямних 4 до плеча 3, а також кронштейнів 5 до 5 Комп’ютерна в ерстка М. Мацело 21422 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
