Пристрій для отримання ультрадисперсного металевого порошку

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для отримання ультрадисперсного металевого порошку, що містить генератор імпульсів, реактор з патрубком для прокачування робочої рідини, електроди, розміщені в реакторі і з'єднані з виходами генератора імпульсів, який відрізняється тим, що реактор додатково містить патрубок для завантаження льоду, встановлений на кришці реактора, патрубок для прокачування робочої рідини, розташований на кришці реактора біля його бічної стінки, а випускний патрубок розташований на протилежній бічній стінці реактора.

2. Пристрій для отримання ультрадисперсного металевого порошку за п. 1, який відрізняється тим, що випускний патрубок розташований на бічній стінці реактора нижче за рівень рідини в реакторі і вищий за верхню кромку шару металевих гранул переважно ближче до верхньої кромки шару металевих гранул.

3. Пристрій для отримання ультрадисперсного металевого порошку за п. 1 і п. 2, який відрізняється тим, що електроди встановлені біля бічних стінок реактора, суміжних по відношенню до бічної стінки з випускним патрубком.

Текст

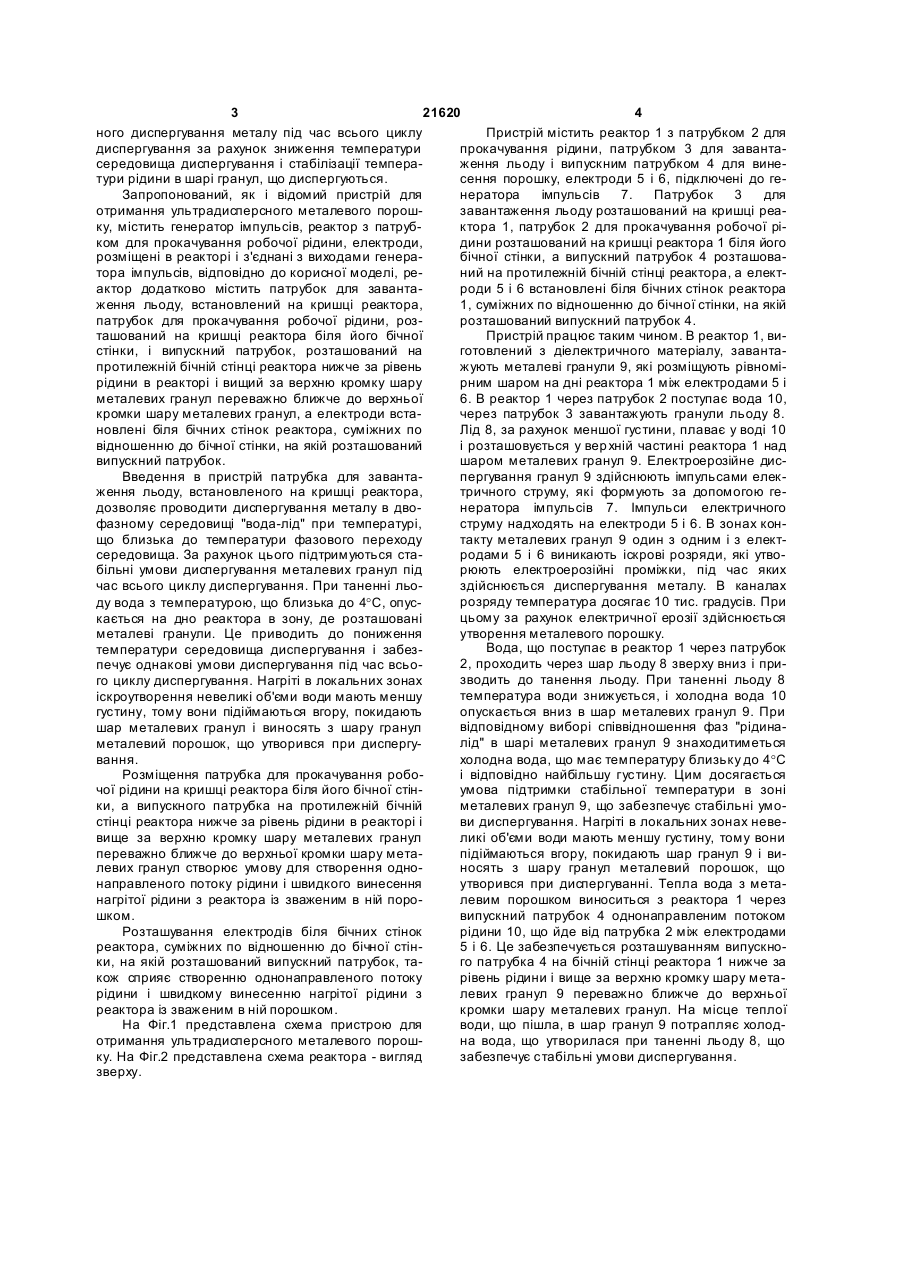

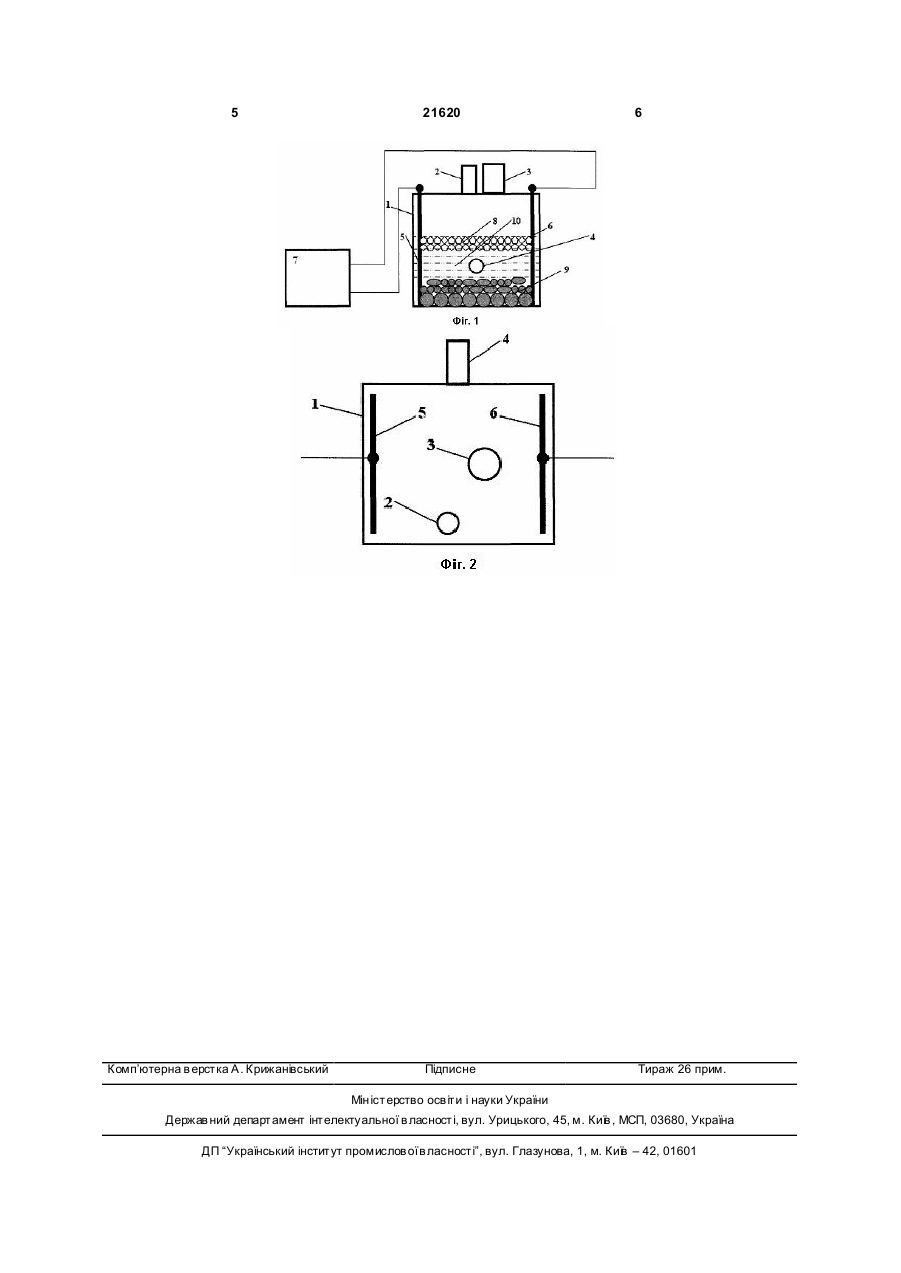

1. Пристрій для отримання ультрадисперсного металевого порошку, що містить генератор імпульсів, реактор з патрубком для прокачування робочої рідини, електроди, розміщені в реакторі і з'єднані з виходами генератора імпульсів, який відрізняє ться тим, що реактор додатково містить патрубок для завантаження льоду, встановлений на кришці реактора, патрубок для прокачування 3 21620 4 ного диспергування металу під час всього циклу Пристрій містить реактор 1 з патрубком 2 для диспергування за рахунок зниження температури прокачування рідини, патрубком 3 для завантасередовища диспергування і стабілізації темпераження льоду і випускним патрубком 4 для винетури рідини в шарі гранул, що диспергуються. сення порошку, електроди 5 і 6, підключені до геЗапропонований, як і відомий пристрій для нератора імпульсів 7. Патрубок 3 для отримання ультрадисперсного металевого порошзавантаження льоду розташований на кришці реаку, містить генератор імпульсів, реактор з патрубктора 1, патрубок 2 для прокачування робочої ріком для прокачування робочої рідини, електроди, дини розташований на кришці реактора 1 біля його розміщені в реакторі і з'єднані з виходами генерабічної стінки, а випускний патрубок 4 розташоватора імпульсів, відповідно до корисної моделі, рений на протилежній бічній стінці реактора, а електактор додатково містить патрубок для завантароди 5 і 6 встановлені біля бічних стінок реактора ження льоду, встановлений на кришці реактора, 1, суміжних по відношенню до бічної стінки, на якій патрубок для прокачування робочої рідини, розрозташований випускний патрубок 4. ташований на кришці реактора біля його бічної Пристрій працює таким чином. В реактор 1, вистінки, і випускний патрубок, розташований на готовлений з діелектричного матеріалу, завантапротилежній бічній стінці реактора нижче за рівень жують металеві гранули 9, які розміщують рівномірідини в реакторі і вищий за верхню кромку шару рним шаром на дні реактора 1 між електродами 5 і металевих гранул переважно ближче до верхньої 6. В реактор 1 через патрубок 2 поступає вода 10, кромки шару металевих гранул, а електроди встачерез патрубок 3 завантажують гранули льоду 8. новлені біля бічних стінок реактора, суміжних по Лід 8, за рахунок меншої густини, плаває у воді 10 відношенню до бічної стінки, на якій розташований і розташовується у вер хній частині реактора 1 над випускний патрубок. шаром металевих гранул 9. Електроерозійне дисВведення в пристрій патрубка для завантапергування гранул 9 здійснюють імпульсами елекження льоду, встановленого на кришці реактора, тричного струму, які формують за допомогою гедозволяє проводити диспергування металу в двонератора імпульсів 7. Імпульси електричного фазному середовищі "вода-лід" при температурі, струму надходять на електроди 5 і 6. В зонах конщо близька до температури фазового переходу такту металевих гранул 9 один з одним і з електсередовища. За рахунок цього підтримуються стародами 5 і 6 виникають іскрові розряди, які утвобільні умови диспергування металевих гранул під рюють електроерозійні проміжки, під час яких час всього циклу диспергування. При таненні льоздійснюється диспергування металу. В каналах розряду температура досягає 10 тис. градусів. При ду вода з температурою, що близька до 4°С, опусцьому за рахунок електричної ерозії здійснюється кається на дно реактора в зону, де розташовані металеві гранули. Це приводить до пониження утворення металевого порошку. Вода, що поступає в реактор 1 через патрубок температури середовища диспергування і забез2, проходить через шар льоду 8 зверху вниз і припечує однакові умови диспергування під час всьозводить до танення льоду. При таненні льоду 8 го циклу диспергування. Нагріті в локальних зонах температура води знижується, і холодна вода 10 іскроутворення невеликі об'єми води мають меншу густину, тому вони підіймаються вгору, покидають опускається вниз в шар металевих гранул 9. При відповідному виборі співвідношення фаз "рідинашар металевих гранул і виносять з шару гранул лід" в шарі металевих гранул 9 знаходитиметься металевий порошок, що утворився при диспергування. холодна вода, що має температуру близьку до 4°С Розміщення патрубка для прокачування робоі відповідно найбільшу густину. Цим досягається чої рідини на кришці реактора біля його бічної стінумова підтримки стабільної температури в зоні ки, а випускного патрубка на протилежній бічній металевих гранул 9, що забезпечує стабільні умостінці реактора нижче за рівень рідини в реакторі і ви диспергування. Нагріті в локальних зонах невевище за верхню кромку шару металевих гранул ликі об'єми води мають меншу густину, тому вони переважно ближче до верхньої кромки шару метапідіймаються вгору, покидають шар гранул 9 і вилевих гранул створює умову для створення одноносять з шару гранул металевий порошок, що направленого потоку рідини і швидкого винесення утворився при диспергуванні. Тепла вода з метанагрітої рідини з реактора із зваженим в ній поролевим порошком виноситься з реактора 1 через шком. випускний патрубок 4 однонаправленим потоком Розташування електродів біля бічних стінок рідини 10, що йде від патрубка 2 між електродами реактора, суміжних по відношенню до бічної стін5 і 6. Це забезпечується розташуванням випускноки, на якій розташований випускний патрубок, таго патрубка 4 на бічній стінці реактора 1 нижче за кож сприяє створенню однонаправленого потоку рівень рідини і вище за верхню кромку шару метарідини і швидкому винесенню нагрітої рідини з левих гранул 9 переважно ближче до верхньої реактора із зваженим в ній порошком. кромки шару металевих гранул. На місце теплої На Фіг.1 представлена схема пристрою для води, що пішла, в шар гранул 9 потрапляє холодотримання ультрадисперсного металевого порошна вода, що утворилася при таненні льоду 8, що ку. На Фіг.2 представлена схема реактора - вигляд забезпечує стабільні умови диспергування. зверху. 5 Комп’ютерна в ерстка А. Крижанівський 21620 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
