Універсальний гвинтовий змішувач

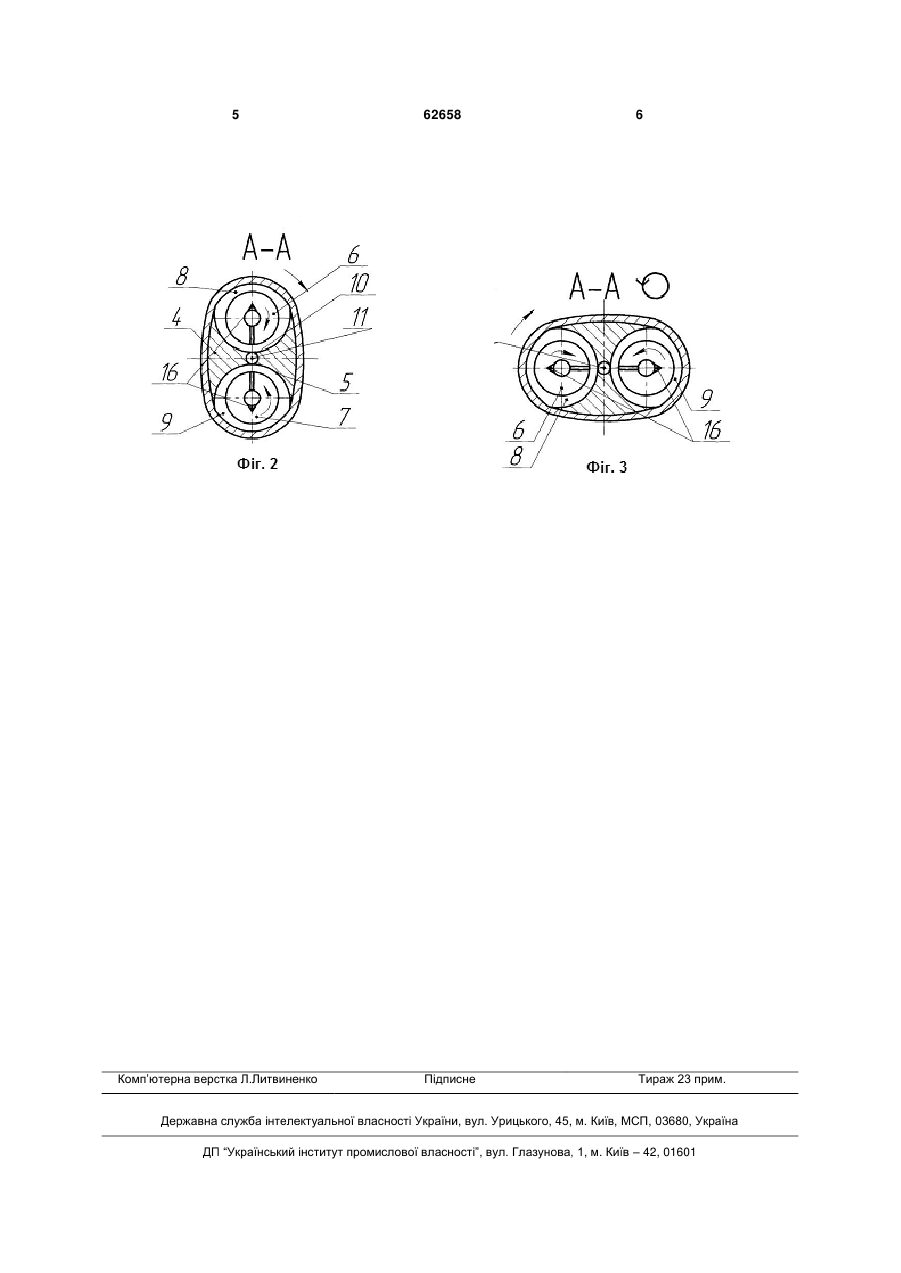

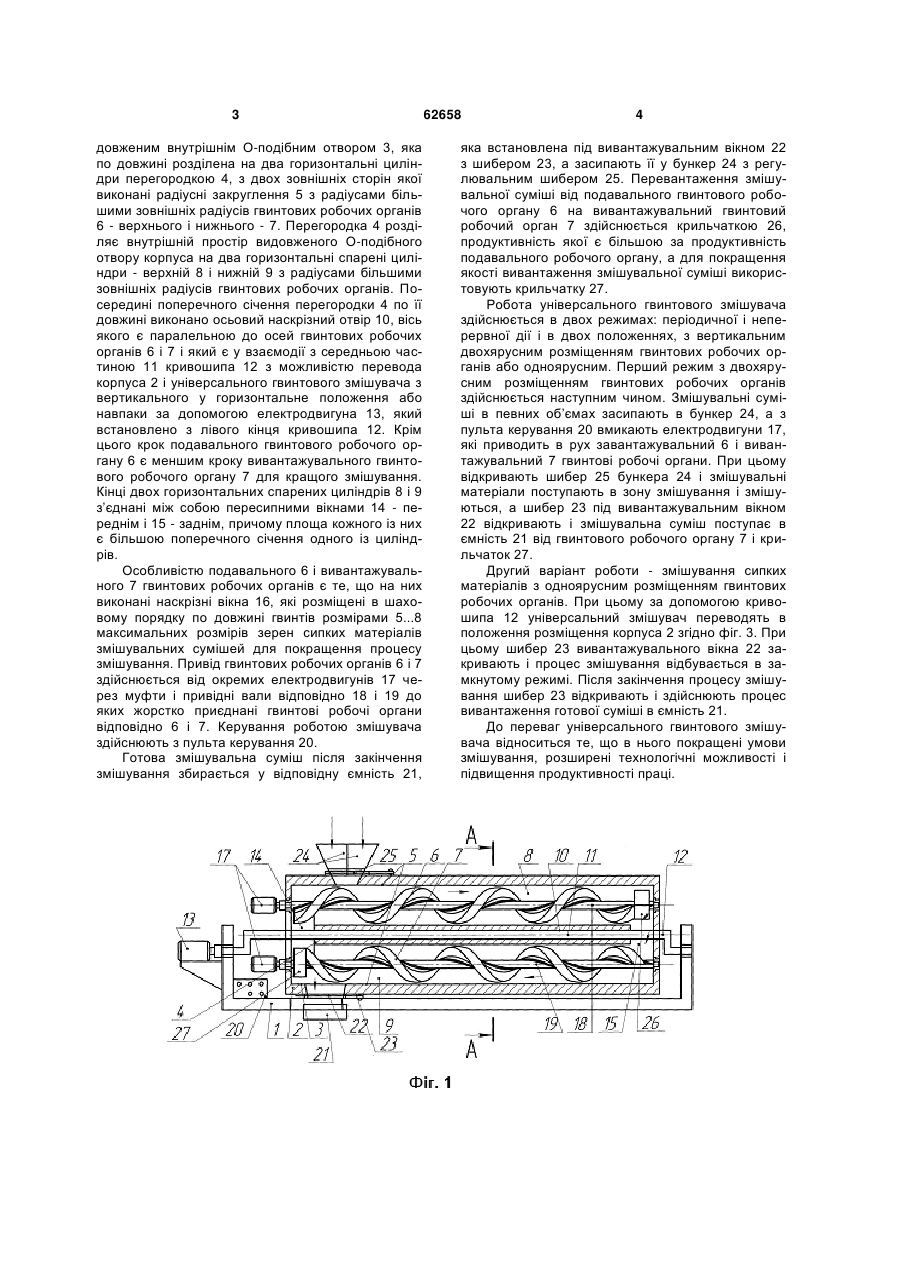

Універсальний гвинтовий змішувач, який виконано у вигляді рами, на якій змонтований корпус з гвинтовим подавальним робочим органом, завантажувальним і розвантажувальними елементами і з бункером і заслінками, приводу і пульта керування, ємності для збору змішувального матеріалу, який відрізняється тим, що корпус змішувача виконано у вигляді внутрішнього видовженого Оподібного отвору, а центральна внутрішня частина якого по довжині розділена перегородкою на два горизонтальні циліндри, з двох зовнішніх сторін якої виконані радіусні закруглення з радіусами 3 довженим внутрішнім О-подібним отвором 3, яка по довжині розділена на два горизонтальні циліндри перегородкою 4, з двох зовнішніх сторін якої виконані радіусні закруглення 5 з радіусами більшими зовнішніх радіусів гвинтових робочих органів 6 - верхнього і нижнього - 7. Перегородка 4 розділяє внутрішній простір видовженого О-подібного отвору корпуса на два горизонтальні спарені циліндри - верхній 8 і нижній 9 з радіусами більшими зовнішніх радіусів гвинтових робочих органів. Посередині поперечного січення перегородки 4 по її довжині виконано осьовий наскрізний отвір 10, вісь якого є паралельною до осей гвинтових робочих органів 6 і 7 і який є у взаємодії з середньою частиною 11 кривошипа 12 з можливістю перевода корпуса 2 і універсального гвинтового змішувача з вертикального у горизонтальне положення або навпаки за допомогою електродвигуна 13, який встановлено з лівого кінця кривошипа 12. Крім цього крок подавального гвинтового робочого органу 6 є меншим кроку вивантажувального гвинтового робочого органу 7 для кращого змішування. Кінці двох горизонтальних спарених циліндрів 8 і 9 з’єднані між собою пересипними вікнами 14 - переднім і 15 - заднім, причому площа кожного із них є більшою поперечного січення одного із циліндрів. Особливістю подавального 6 і вивантажувального 7 гвинтових робочих органів є те, що на них виконані наскрізні вікна 16, які розміщені в шаховому порядку по довжині гвинтів розмірами 5...8 максимальних розмірів зерен сипких матеріалів змішувальних сумішей для покращення процесу змішування. Привід гвинтових робочих органів 6 і 7 здійснюється від окремих електродвигунів 17 через муфти і привідні вали відповідно 18 і 19 до яких жорстко приєднані гвинтові робочі органи відповідно 6 і 7. Керування роботою змішувача здійснюють з пульта керування 20. Готова змішувальна суміш після закінчення змішування збирається у відповідну ємність 21, 62658 4 яка встановлена під вивантажувальним вікном 22 з шибером 23, а засипають її у бункер 24 з регулювальним шибером 25. Перевантаження змішувальної суміші від подавального гвинтового робочого органу 6 на вивантажувальний гвинтовий робочий орган 7 здійснюється крильчаткою 26, продуктивність якої є більшою за продуктивність подавального робочого органу, а для покращення якості вивантаження змішувальної суміші використовують крильчатку 27. Робота універсального гвинтового змішувача здійснюється в двох режимах: періодичної і неперервної дії і в двох положеннях, з вертикальним двохярусним розміщенням гвинтових робочих органів або одноярусним. Перший режим з двохярусним розміщенням гвинтових робочих органів здійснюється наступним чином. Змішувальні суміші в певних об’ємах засипають в бункер 24, а з пульта керування 20 вмикають електродвигуни 17, які приводить в рух завантажувальний 6 і вивантажувальний 7 гвинтові робочі органи. При цьому відкривають шибер 25 бункера 24 і змішувальні матеріали поступають в зону змішування і змішуються, а шибер 23 під вивантажувальним вікном 22 відкривають і змішувальна суміш поступає в ємність 21 від гвинтового робочого органу 7 і крильчаток 27. Другий варіант роботи - змішування сипких матеріалів з одноярусним розміщенням гвинтових робочих органів. При цьому за допомогою кривошипа 12 універсальний змішувач переводять в положення розміщення корпуса 2 згідно фіг. 3. При цьому шибер 23 вивантажувального вікна 22 закривають і процес змішування відбувається в замкнутому режимі. Після закінчення процесу змішування шибер 23 відкривають і здійснюють процес вивантаження готової суміші в ємність 21. До переваг універсального гвинтового змішувача відноситься те, що в нього покращені умови змішування, розширені технологічні можливості і підвищення продуктивності праці. 5 Комп’ютерна верстка Л.Литвиненко 62658 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
