Корпус батареї для мобільного телефону

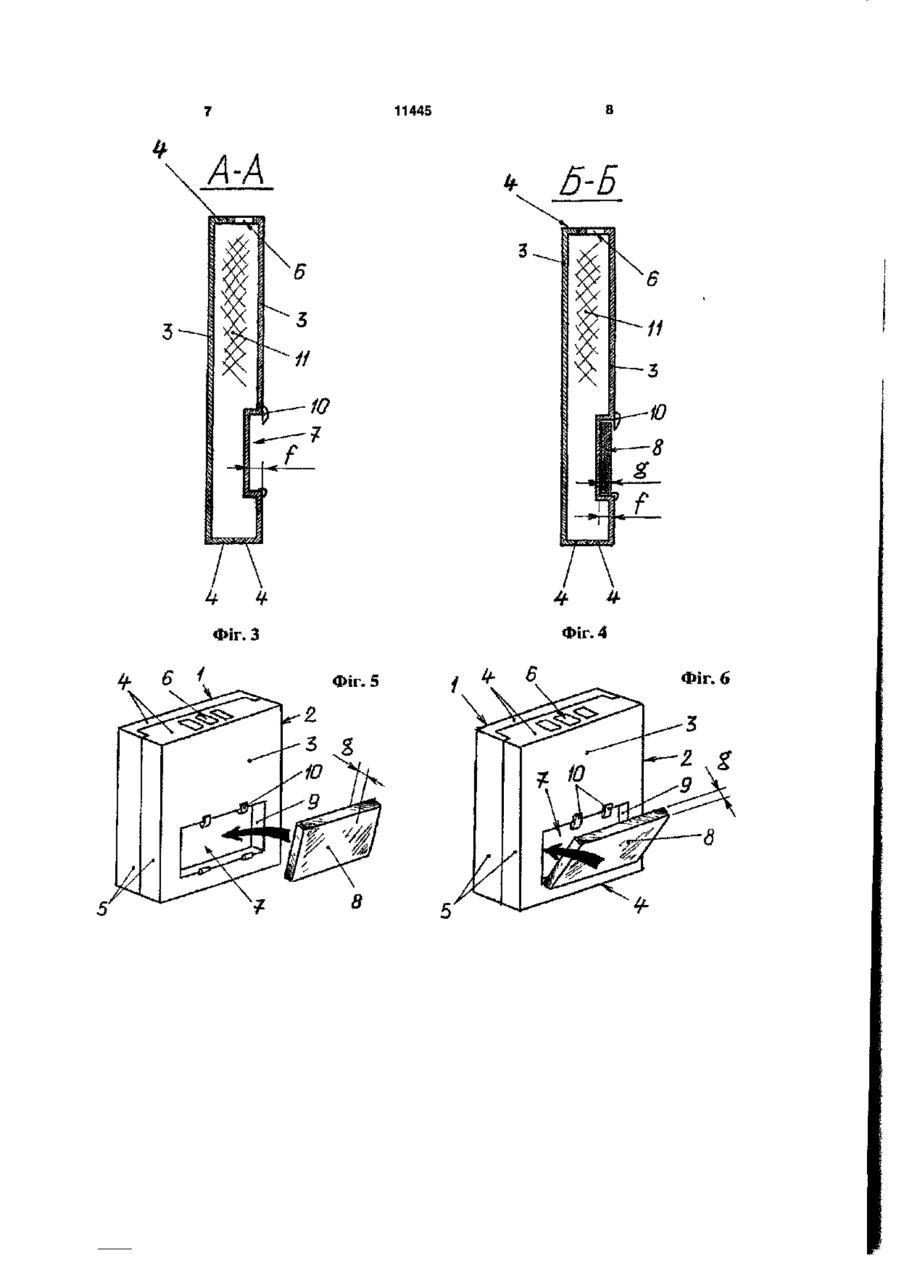

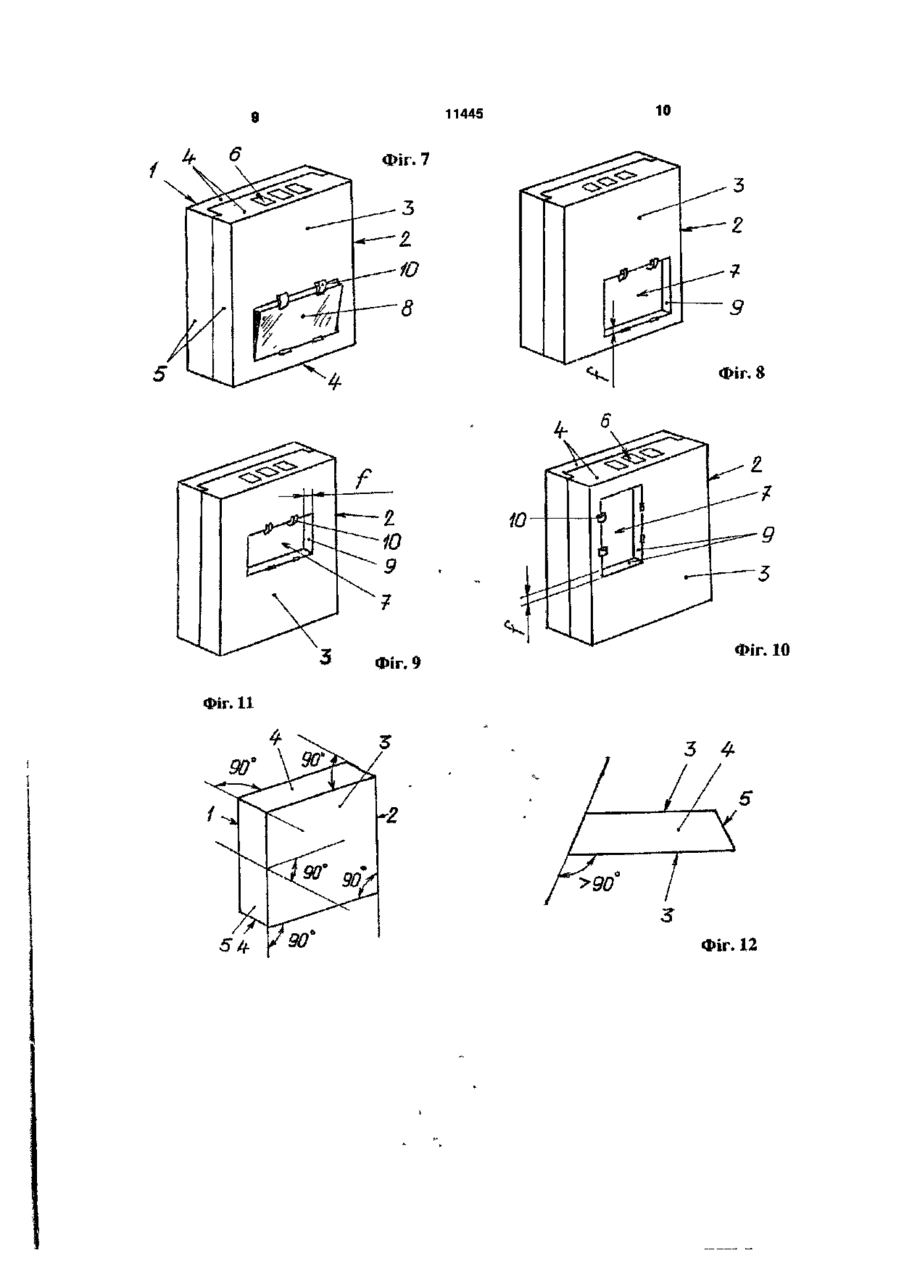

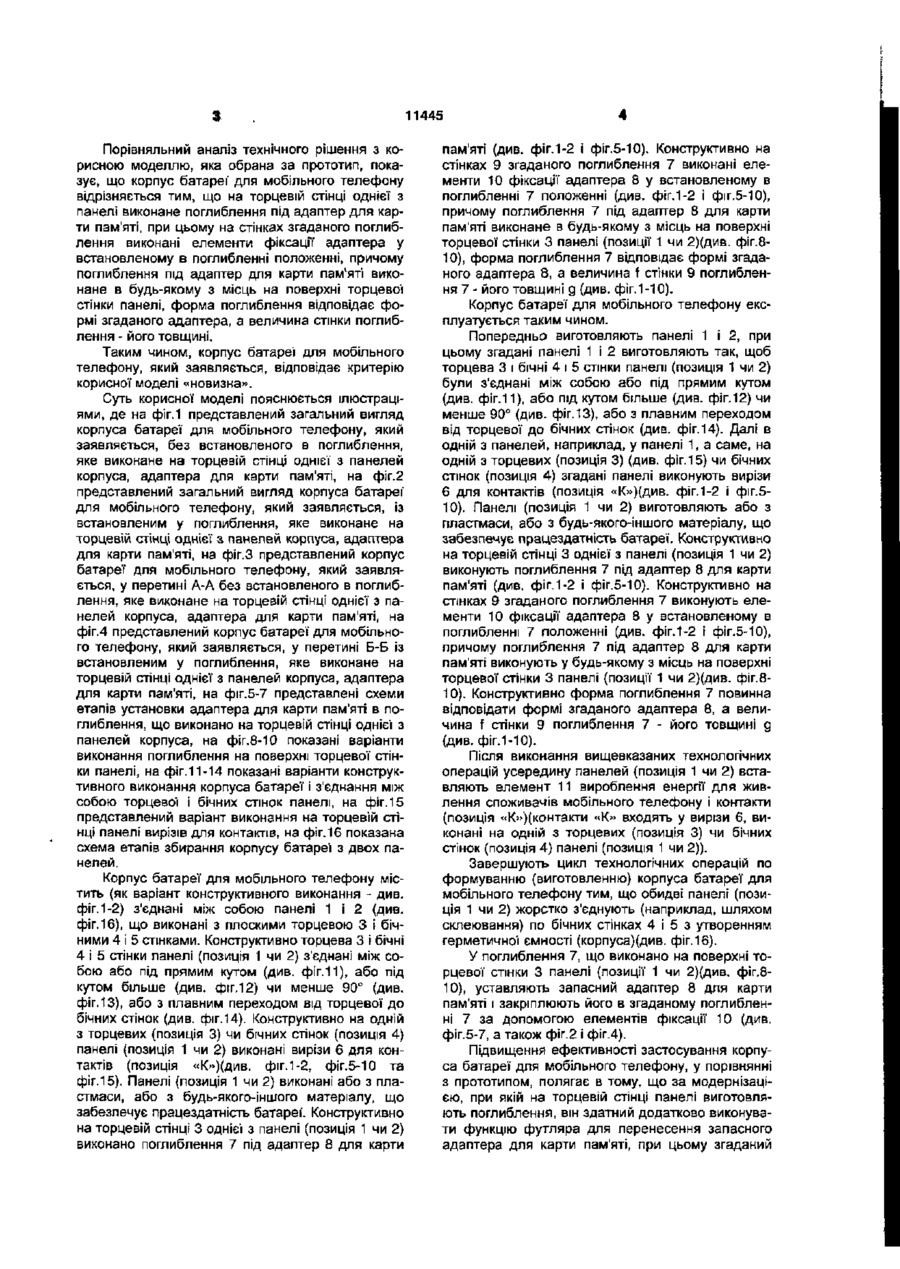

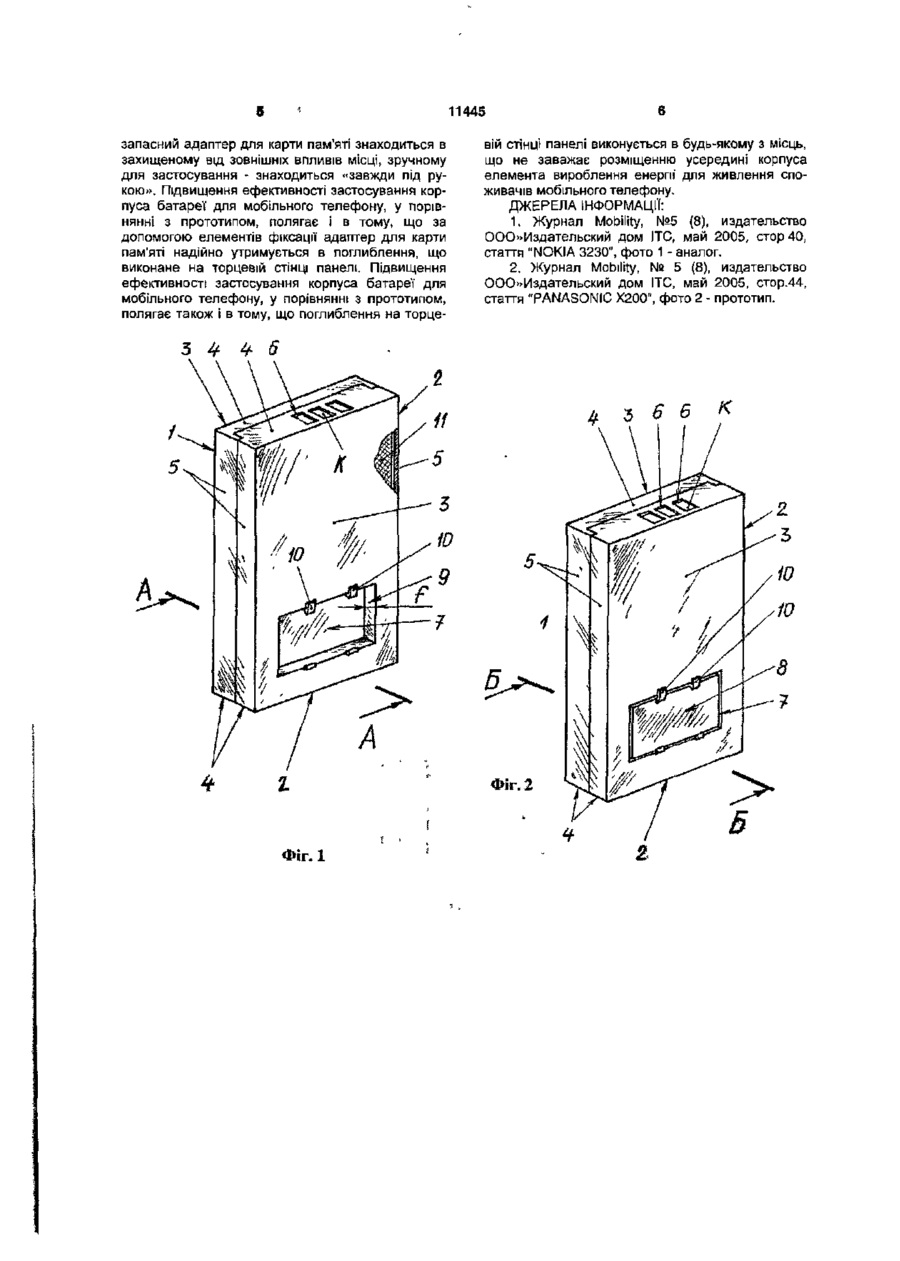

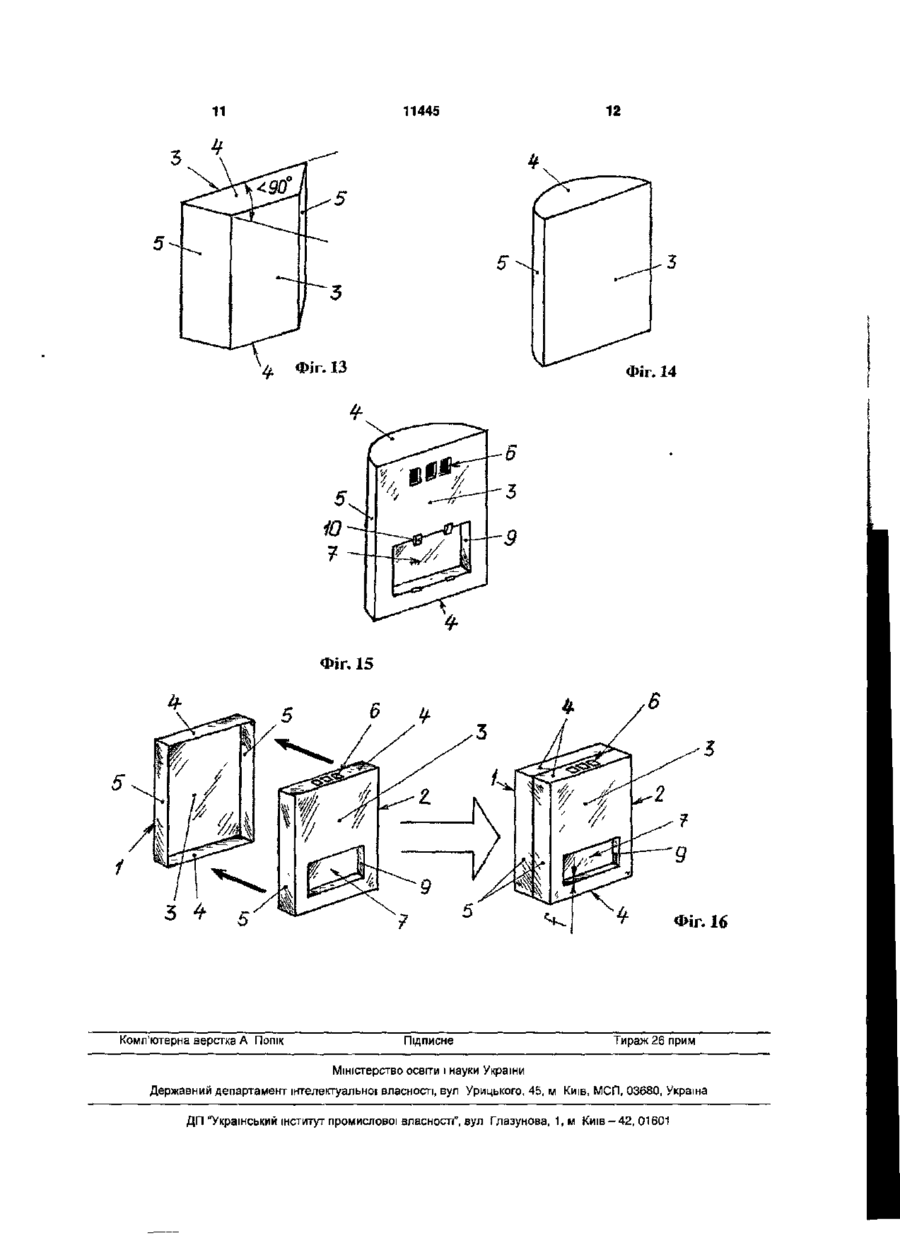

Корпус батареї для мобільного телефону, що містить з'єднані між собою панелі, які виконані з плоскими торцевою і бічними стінками, при цьому торцева і бічні стінки панелі з'єднані між собою або під прямим кутом, або під кутом більшим чи меншим ніж 90", або з плавним переходом від торцевої до бічних стінок, причому на одній з торцевих чи бічних стінок панелі виконані вирізи для контактів, а панелі виконані або з пластмаси, або з будьякого іншого матеріалу, що забезпечує працездатність батареї, який відрізняється тим, що на торцевій стінці однієї з панелі виконане заглиблення під адаптер для карти пам'яті, при цьому на стінках згаданого заглиблення виконані елементи фіксації адаптера у встановленому в заглибленні положенні, причому заглиблення під адаптер для карти пам'яті виконане в будь-якому з місць на поверхні торцевої' стінки панелі, форма заглиблення відповідає формі згаданого адаптера, а величина стінки заглиблення - його товщині. Корисна модель відноситься до галузі зв'язку, зокрема, до мобільних телефонів, а саме, до корпусів батарей для мобільного телефону. Відомий корпус батареї для мобільного телефону, що містить з'єднані між собою панелі, при цьому на одній з бічних стінок панелі виконані вирізи для контактів [1]. До недоліків відомого корпуса батареї' для мобільного телефону відноситься те, що він не несе ніяких інших функцій, крім як збереження елемента вироблення енергії для живлення споживачів мобільного телефону. Найбільш близькою корисною моделлю, як по суті, так і по задачах, що вирішуються, яка обрана за прототип, є корпус батареї для мобільного телефону, який містить з'єднані між собою панелі, що виконані з плоскими торцевою і бічними стінками, при цьому торцева і бічні стінки панелі з'єднані між собою або під прямим кутом, або під кутом більше чи менше 90°, або з плавним переходом від торцевої до бічних стінок, причому на однієї з торцевих чи бічних стінок панелі виконані вирізи для контактів, а панелі виконані або з пластмаси, або з будь-якого-іншого матеріалу, що забезпечує працездатність батареї [2]. До недоліків відомого корпуса батареї для мобільного телефону, який обраний за прототип, відноситься те, що відомий корпус не несе ніяких інших функцій, крім як розміщення елемента виро блення енергії для живлення споживачів мобільного телефону. В основу корисної' моделі покладена задача шляхом доробки конструкції' корпуса забезпечити можливість зберігання адаптера для карти пам'яті для його подальшого використання при необхідності. Суть корисної моделі в корпусі батареї' для мобільного телефону, який містить з'єднані між собою панелі, що виконані з плоскими торцевою і бічними стінками, при цьому торцева і бічні стінки панелі з'єднані між собою або під прямим кутом, або під кутом більше чи менше 90°, або з плавним переходом від торцевої до бічних стінок, причому на одній з торцевих чи бічних стінок панелі виконані вирізи для контактів, а панелі виконані або з пластмаси, або з будь-якого-іншого матеріалу, що забезпечує працездатність батареї, полягає в тому, що на торцевій стінці однієї з панелі виконане поглиблення під адаптер для карти пам'яті. Суть корисної моделі полягає і в тому, що на стінках згаданого поглиблення виконані елементи фіксації адаптера у встановленому в поглибленні положенні. Суть корисної' моделі полягає також і в тому, що поглиблення під адаптер для карти пам'яті виконане в будь-якому з місць на поверхні торцевої стінки панелі, форма поглиблення відповідає формі згаданого адаптера, а величина стінки поглиблення - його товщині. ю 11445 Порівняльний аналіз технічного рішення з корисною моделлю, яка обрана за прототип, показує, що корпус батареї для мобільного телефону відрізняється тим, що на торцевій стінці однієї з панелі виконане поглиблення під адаптер для карти пам'яті, при цьому на стінках згаданого поглиблення виконані елементи фіксації адаптера у встановленому в поглибленні положенні, причому поглиблення під адаптер для карти пам'яті виконане в будь-якому з місць на поверхні торцевої стінки панелі, форма поглиблення відповідає формі згаданого адаптера, а величина стінки поглиблення - його товщині. Таким чином, корпус батареї для мобільного телефону, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється ілюстраціями, де на фіг.1 представлений загальний вигляд корпуса батареї для мобільного телефону, який заявляється, без встановленого в поглиблення, яке виконане на торцевій стінці однієї з панелей корпуса, адаптера для карти пам'яті, на фіг.2 представлений загальний вигляд корпуса батареї" для мобільного телефону, який заявляється, Із встановленим у поглиблення, яке виконане на торцевій стінці однієї з панелей корпуса, адаптера для карти пам'яті, на фІг.З представлений корпус батареї для мобільного телефону, який заявляється, у перетині А-А без встановленого в поглиблення, яке виконане на торцевій стінці однієї з панелей корпуса, адаптера для карти пам'яті, на фіг.4 представлений корпус батареї для мобільного телефону, який заявляється, у перетині Б-Б із встановленим у поглиблення, яке виконане на торцевій стінці однієї з панелей корпуса, адаптера для карти пам'яті, на фіг.5-7 представлені схеми етапів установки адаптера для карти пам'яті в поглиблення, що виконано на торцевій стінці однієї з панелей корпуса, на фіг.8-1О показані варіанти виконання поглиблення на поверхні торцевої стінки панелі, на фіг.11-14 показані варіанти конструктивного виконання корпуса батареї і з'єднання між собою торцевої і бічних стінок панелі, на фіг. 15 представлений варіант виконання на торцевій стінці панелі вирізів для контактів, на фіг. 16 показана схема етапів збирання корпусу батареї з двох панелей. Корпус батареї для мобільного телефону містить (як варіант конструктивного виконання - див. фіг. 1-2) з'єднані між собою панелі 1 і 2 (див. фіг. 16), що виконані з плоскими торцевою 3 і бічними 4 і 5 стінками. Конструктивно торцева 3 і бічні 4 і 5 стінки панелі (позиція 1 чи 2) з'єднані між собою або під прямим кутом (див. фіг.11), або під кутом більше (див. фіг.12) чи менше 90° (див. фіг. 13), або з плавним переходом від торцевої до бічних стінок (див. фіг. 14). Конструктивно на одній з торцевих (позиція 3) чи бічних стінок (позиція 4) панелі (позиція 1 чи 2) виконані вирізи 6 для контактів (позиція «К»)(див. фіг.1-2, фіг.5-10 та фіг.15). Панелі (позиція 1 чи 2) виконані або з пластмаси, або з будь-якого-іншого матеріалу, що забезпечує працездатність батареї. Конструктивно на торцевій стінці 3 однієї з панелі (позиція 1 чи 2) виконано поглиблення 7 під адаптер 8 для карти пам'яті (див. фіг. 1-2 і фіг.5-10). Конструктивно на стінках 9 згаданого поглиблення 7 виконані елементи 10 фіксації адаптера 8 у встановленому в поглибленні 7 положенні (див. фіг. 1-2 і фіг.5-10), причому поглиблення 7 під адаптер 8 для карти пам'яті виконане в будь-якому з місць на поверхні торцевої стінки 3 панелі (позиції 1 чи 2)(див. фіг.810), форма поглиблення 7 відповідає формі згаданого адаптера 8, а величина f стінки 9 поглиблення 7 - його товщині g (див. фіг. 1 -10). Корпус батареї для мобільного телефону експлуатується таким чином. Попередньо виготовляють панелі 1 і 2, при цьому згадані панелі 1 і 2 виготовляють так, щоб торцева 3 і бічні 4 і 5 стінки панелі (позиція 1 чи 2) були з'єднані між собою або під прямим кутом (див. фіг.11), або під кутом більше (див. фіг. 12) чи менше 90° (див. фіг. 13), або з плавним переходом від торцевої до бічних стінок (див. фіг. 14). Далі в одній з панелей, наприклад, у панелі 1, а саме, на одній з торцевих (позиція 3) (див. фіг. 15) чи бічних стінок (позиція 4) згадані панелі виконують вирізи 6 для контактів (позиція «К»)(див. фіг.1-2 і фіг.510). Панелі (позиція 1 чи 2) виготовляють або з пластмаси, або з будь-якого-іншого матеріалу, що забезпечує працездатність батареї. Конструктивно на торцевій стінці 3 однієї з панелі (позиція 1 чи 2) виконують поглиблення 7 під адаптер 8 для карти пам'яті (див. фіг.1-2 і фіг.5-10). Конструктивно на стінках 9 згаданого поглиблення 7 виконують елементи 10 фіксації адаптера 8 у встановленому в поглибленні 7 положенні (див. фіг.1-2 і фіг.5-10), причому поглиблення 7 під адаптер 8 для карти пам'яті виконують у будь-якому з місць на поверхні торцевої стінки 3 панелі (позиції 1 чи 2)(див. фіг.810). Конструктивно форма поглиблення 7 повинна відповідати формі згаданого адаптера 8, а величина f стінки 9 поглиблення 7 - його товщині g (див. фіг.1-10). Після виконання вищевказаних технологічних операцій усередину панелей (позиція 1 чи 2) вставляють елемент 11 вироблення енергії для живлення споживачів мобільного телефону і контакти (позиція «К»)(контакти «К» входять у вирізи 6, виконані на одній з торцевих (позиція 3) чи бічних стінок (позиція 4) панелі (позиція 1 чи 2)). Завершують цикл технологічних операцій по формуванню (виготовленню) корпуса батареї для мобільного телефону тим, що обидві панелі (позиція 1 чи 2) жорстко з'єднують (наприклад, шляхом склеювання) по бічних стінках 4 і 5 з утворенням герметичної ємності (корпуса)(див. фіг. 16). У поглиблення 7, що виконано на поверхні торцевої стінки 3 панелі (позиції 1 чи 2)(див. фіг.810), уставляють запасний адаптер 8 для карти пам'яті і закріплюють його в згаданому поглибленні 7 за допомогою елементів фіксації 10 (див. фіг.5-7, а також фіг.2 і фіг.4). Підвищення ефективності застосування корпуса батареї для мобільного телефону, у порівнянні з прототипом, полягає в тому, що за модернізацією, при якій на торцевій стінці панелі виготовляють поглиблення, він здатний додатково виконувати функцію футляра для перенесення запасного адаптера для карти пам'яті, при цьому згаданий 11445 запасний адаптер для карти пам'яті знаходиться в захищеному від зовнішніх впливів місці, зручному для застосування - знаходиться «завжди під рукою». Підвищення ефективності застосування корпуса батареї для мобільного телефону, у порівнянні з прототипом, полягає і в тому, що за допомогою елементів фіксації адаптер для карти пам'яті надійно утримується в поглиблення, що виконане на торцевій стінці панелі. Підвищення ефективності застосування корпуса батареї для мобільного телефону, у порівнянні з прототипом, полягає також і в тому, що поглиблення на торце 3 вій стінці панелі виконується в будь-якому з місць, що не заважає розміщенню усередині корпуса елемента вироблення енергії' для живлення споживачів мобільного телефону. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Журнал Mobility, №5 (8), издательство ООО»Издательский дом ІТС, май 2005, стор 40, стаття "NOKIA 3230", фото 1 - аналог. 2. Журнал Mobility, № 5 (8), издательство ООО»Издательский дом ITC, май 2005, стор.44, стаття "PANASONIC X200", фото 2 - прототип. if з б б > А Фіг. 2 Фіг. 1 11445 Фіг. З 10 11445 Фіг. 7 Фіг. 10 Фіг. 11 >90 Фіг. 12 11445 Фіг. 13 12 Фіг. 14 В З 4 Комп'ютерна верстка А Попік Фіг. 16 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДҐ1 "Український інститут промислової власності", еул Глазунова, 1, м Київ-42, 01601
