Пристрій для гри в файєрбол

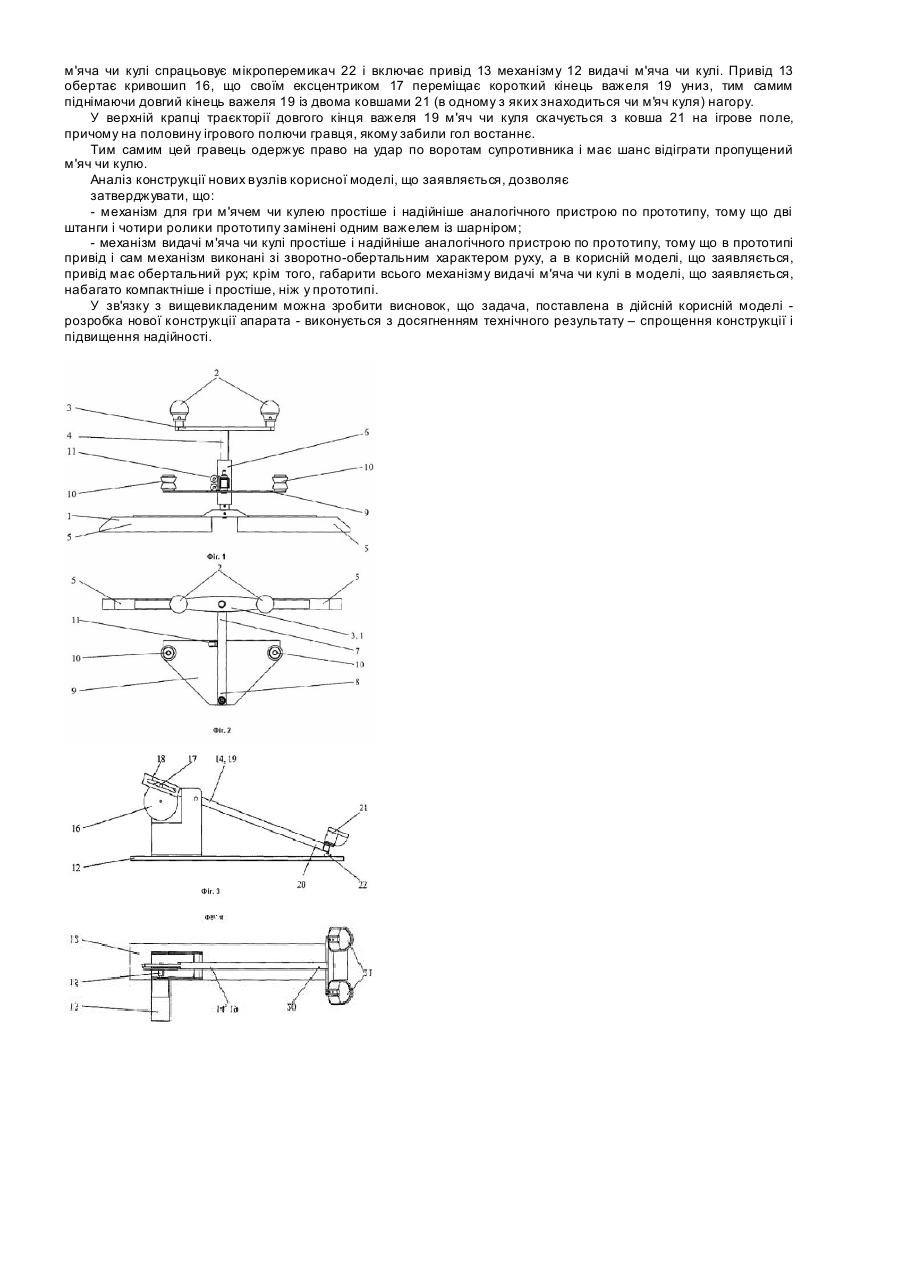

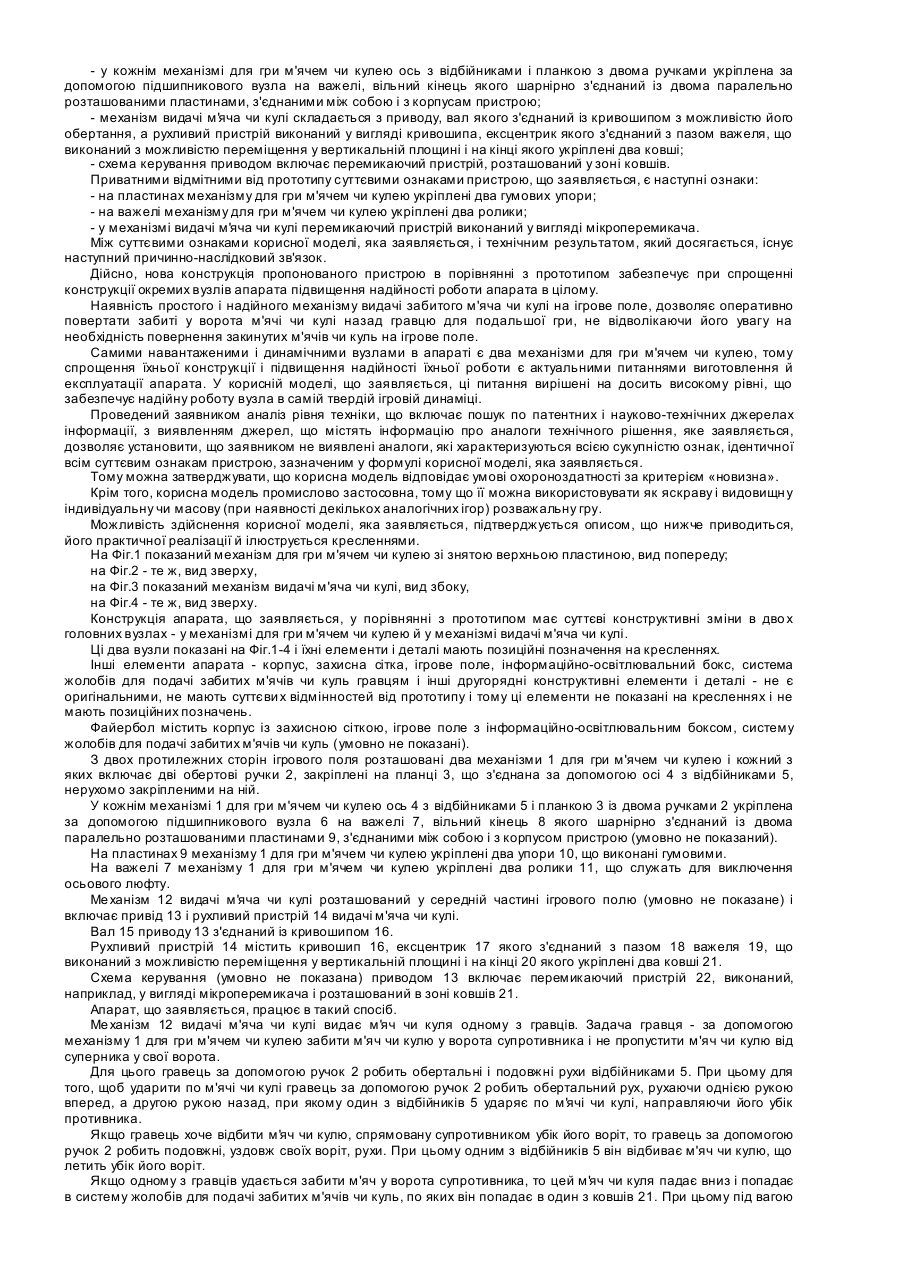

Корисна модель відноситься до ігор і спорту, а саме, до настільних ігор, що імітують гру з м'ячем чи кулею, а конкретно, до настільної гри для двох гравців у мінібол з м'ячами чи кулями, обладнаної контрольним пристроєм для підрахунку забитих голів, і може бути використана для організації ефективного бізнесу, у т.ч. і на відкритому повітрі. Відома «Настільна гра» [Патент Росії №2028173, МПК-6 А63F7/06, бюл. №4, 1992p.], що імітує штрафні удари - пенальті в спортивних іграх. Гра містить ігрове поле з воротами, фігурки польового гравця і воротаря, і м'яч. Фігурка польового гравця складається з двох частин і постачена приводом, виконаним з можливістю переміщення по окружності з центром у місці для установки м'яча. Фігурка воротаря також складається з двох частин і постачена приводом, виконаним з можливістю зміни кута нахилу фігурки воротаря до ігрового поля уздовж лінії воріт. Частини фігурки польового гравця з'єднані з можливістю взаємного переміщення і зміни зазору між її кінцівкою й ігровим полем з наступною фіксацією, а частини фігурки воротаря підпружнені і зафіксовані відносно один одного з можливістю роз'єднання за допомогою пружини при їх розфіксації. Недоліком відомого пристрою є його конструктивна складність, невисока динаміка гри та неможливість його трансформації для гри в файербол, що заявляється. Відома «Електромеханічна іграшка «Воротар» [А.с. СРСР №1219107, МПК-4 А63Н13/04, бюл. №11, 1986р.], що містить корпус, верхня кришка якого виконана у вигляді ігрового поля, установлений на верхній кришці з можливістю повороту підпружнений метальник шайб, розміщений вертикально в корпусі електродвигун із закріпленим на його валу двуплечим важелем, на одному кінці якого установлена фігурка воротаря, джерело постійного струму і комутаційні елементи, при цьому комутаційні елементи розміщені під верхньою кришкою корпуса, шайба виконана у вигляді постійного магніту, а інший кінець двуплечего важеля підпружнений щодо корпуса пружними елементами, наприклад, пружинами стиску, при цьому обидві групи комутаційних елементів розташовані по різні сторони осьової лінії, що проходить між метальником шайб і фігурою воротаря, причому джерело постійного струму першим і другим виводами зв'язаний через відповідні групи комутаційних елементів з першим виводом електродвигуна, другим виводом з'єднаного з третім виводом джерела постійного струму. Недоліком відомої гри є її низька динамічність і складність пристрою і неможливість її трансформації у файербол, який заявляється. Відома настільна гра «Хокей без льоду» [Додаток до журналу «Юний технік», изд-во ЦК ВЛКСМ «Молода гвардія», №11, 1976р., с.1], що містить стіл, виконаний у вигляді ігрового поля з бортами, ворота і шайбу. Грають двоє гравців, у руках яких біти. Ігрове поле виконане з безліччю отворів, через які надходить повітря під надлишковим тиском, створюваним за допомогою вентилятора, встановленого під столом. Недоліком відомої гри, незважаючи на її динамізм, є невисокий ігровий інтерес, тому що відсутність автоматичного лічильника з індикацією забитих шайб, а також необхідність ручного вкидання шайби після влучення її в створ воріт, значно знижують ігровий інтерес. Найбільш близьким по технічній сутності і технічному результату, який досягається, і обраним у якості прототипу є розважальний апарат іспанської фірми RPRESAS ”Extreme Shock” [Інтернет сайт: www.rpresas.com; emontero @ rpresas.com. Extreme Shock - Аерохокеї, баскетболи й інші розважальні апарати - Продукти – GAMETRADE], що містить корпус із захисною сіткою, ігрове поле, механізм для гри м'ячем чи кулею, механізм видачі м'яча чи кулі із системою жолобів, інформаційно-освітлювальний бокс. Недоліком прототипом, незважаючи на динамізм гри, є складність його конструкції і невисока надійність окремих вузлів апарата. Задачею корисної моделі є розробка нової конструкції апарата з досягненням технічного результату спрощення конструкції і підвищення надійності. Поставлена задача досягається тим, що в “Пристрої для гри в файербол”, що містить корпус із захисною сіткою, ігрове поле з інформаційно-освітлювальним боксом, два механізми для гри м'ячем чи кулею, розташовані з двох протилежних сторін ігрового полю і кожен з яких включає дві обертові ручки, закріплені на планці, що з'єднана за допомогою осі з відбійниками, нерухомо закріпленими на ній, а також утримуючий механізм видачі м'яча чи кулі із системою жолобів, розташований у середній частині ігрового поля і привід, який включає, і рухливий пристрій видачі м'я ча чи кулі, у кожнім механізмі для гри м'ячем чи кулею. Ось з відбійниками і планкою з двома ручками укріплена за допомогою підшипникового вузла на важелі, вільний кінець якого шарнірно з'єднаний із двома паралельно розташованими пластинами, з'єднаними між собою і з корпусам пристрою, при цьому механізм видачі м'яча чи кулі складається з приводу, вал якого з'єднаний із кривошипом з можливістю його обертання, а рухливий пристрій виконано у вигляді кривошипа, ексцентрик якого з'єднаний з пазом важеля, який виконаний з можливістю переміщення у вертикальній площині і на кінці якого укріплені два ковші, причому схема керування приводом включає перемикаючий пристрій, розташований у зоні ковшів, крім того, на пластинах механізму для гри м'ячем чи кулею укріплені два упори, а на важелі механізму для гри м'ячем чи кулею укріплені два ролики, при цьому в механізмі видачі м'яча чи кулі перемикаючий пристрій виконаний у вигляді мікроперемикача. Новим у пристрої, що заявляється, є нові досить прості, у порівнянні з прототипом, конструкції двох динамічних вузлів апарата - механізму для гри м'ячем чи кулею і механізму видачі м'яча чи кулі, завдяки яким спрощується конструкція апарата і підвищується надійність його роботи. Крім того, принцип роботи апарата забезпечує підвищений ігровий інтерес через високу швидкість польоту і непередбаченого відскоку від захисної сітки м'яча чи кулі, а механізм видачі м'яча чи кулі із сигналізацією взяття воріт і індикацією рахунка голів дозволяє підвищити ігровий інтерес при користуванні апаратом і зробити гру більш динамічною, яркою і видовищною, тому що увага гравців не відволікається на другорядні деталі. Суттєвими ознаками пристрою, який заявляється, співпадаючими з прототипом, є наступні ознаки: - корпус із захисною сіткою; - ігрове поле з інформаційно-освітлювальним боксом; - два механізми для гри м'ячем чи кулею, розташовані з двох протилежних сторін ігрового поля; - кожен механізм для гри м'ячем чи кулею включає дві обертові ручки, закріплені на планці, що з'єднана за допомогою осі з відбійниками, нерухомо закріпленими на ній; - механізм видачі м'яча чи кулі із системою жолобів, розташований у середній частині ігрового полю і привід, що включає, і р ухливий пристрій видачі м'яча чи кулі. Відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - у кожнім механізмі для гри м'ячем чи кулею ось з відбійниками і планкою з двома ручками укріплена за допомогою підшипникового вузла на важелі, вільний кінець якого шарнірно з'єднаний із двома паралельно розташованими пластинами, з'єднаними між собою і з корпусам пристрою; - механізм видачі м'яча чи кулі складається з приводу, вал якого з'єднаний із кривошипом з можливістю його обертання, а рухливий пристрій виконаний у вигляді кривошипа, ексцентрик якого з'єднаний з пазом важеля, що виконаний з можливістю переміщення у вертикальній площині і на кінці якого укріплені два ковші; - схема керування приводом включає перемикаючий пристрій, розташований у зоні ковшів. Приватними відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - на пластинах механізму для гри м'ячем чи кулею укріплені два гумових упори; - на важелі механізму для гри м'ячем чи кулею укріплені два ролики; - у механізмі видачі м'яча чи кулі перемикаючий пристрій виконаний у вигляді мікроперемикача. Між суттєвими ознаками корисної моделі, яка заявляється, і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок. Дійсно, нова конструкція пропонованого пристрою в порівнянні з прототипом забезпечує при спрощенні конструкції окремих вузлів апарата підвищення надійності роботи апарата в цілому. Наявність простого і надійного механізму видачі забитого м'яча чи кулі на ігрове поле, дозволяє оперативно повертати забиті у ворота м'ячі чи кулі назад гравцю для подальшої гри, не відволікаючи його увагу на необхідність повернення закинутих м'ячів чи куль на ігрове поле. Самими навантаженими і динамічними вузлами в апараті є два механізми для гри м'ячем чи кулею, тому спрощення їхньої конструкції і підвищення надійності їхньої роботи є актуальними питаннями виготовлення й експлуатації апарата. У корисній моделі, що заявляється, ці питання вирішені на досить високому рівні, що забезпечує надійну роботу вузла в самій твердій ігровій динаміці. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науково-технічних джерелах інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє установити, що заявником не виявлені аналоги, які характеризуються всією сукупністю ознак, ідентичної всім суттєвим ознакам пристрою, зазначеним у формулі корисної моделі, яка заявляється. Тому можна затверджувати, що корисна модель відповідає умові охороноздатності за критерієм «новизна». Крім того, корисна модель промислово застосовна, тому що її можна використовувати як яскраву і видовищн у індивідуальну чи масову (при наявності декількох аналогічних ігор) розважальну гру. Можливість здійснення корисної моделі, яка заявляється, підтверджується описом, що нижче приводиться, його практичної реалізації й ілюструється кресленнями. На Фіг.1 показаний механізм для гри м'ячем чи кулею зі знятою верхньою пластиною, вид попереду; на Фіг.2 - те ж, вид зверху, на Фіг.3 показаний механізм видачі м'яча чи кулі, вид збоку, на Фіг.4 - те ж, вид зверху. Конструкція апарата, що заявляється, у порівнянні з прототипом має суттєві конструктивні зміни в дво х головних вузлах - у механізмі для гри м'ячем чи кулею й у механізмі видачі м'яча чи кулі. Ці два вузли показані на Фіг.1-4 і їхні елементи і деталі мають позиційні позначення на кресленнях. Інші елементи апарата - корпус, захисна сітка, ігрове поле, інформаційно-освітлювальний бокс, система жолобів для подачі забитих м'ячів чи куль гравцям і інші другорядні конструктивні елементи і деталі - не є оригінальними, не мають суттєви х відмінностей від прототипу і тому ці елементи не показані на кресленнях і не мають позиційних позначень. Файербол містить корпус із захисною сіткою, ігрове поле з інформаційно-освітлювальним боксом, систему жолобів для подачі забитих м'ячів чи куль (умовно не показані). З двох протилежних сторін ігрового поля розташовані два механізми 1 для гри м'ячем чи кулею і кожний з яких включає дві обертові ручки 2, закріплені на планці 3, що з'єднана за допомогою осі 4 з відбійниками 5, нерухомо закріпленими на ній. У кожнім механізмі 1 для гри м'ячем чи кулею ось 4 з відбійниками 5 і планкою 3 із двома ручками 2 укріплена за допомогою підшипникового вузла 6 на важелі 7, вільний кінець 8 якого шарнірно з'єднаний із двома паралельно розташованими пластинами 9, з'єднаними між собою і з корпусом пристрою (умовно не показаний). На пластинах 9 механізму 1 для гри м'ячем чи кулею укріплені два упори 10, що виконані гумовими. На важелі 7 механізму 1 для гри м'ячем чи кулею укріплені два ролики 11, що служать для виключення осьового люфту. Ме ханізм 12 видачі м'яча чи кулі розташований у середній частині ігрового полю (умовно не показане) і включає привід 13 і рухливий пристрій 14 видачі м'яча чи кулі. Вал 15 приводу 13 з'єднаний із кривошипом 16. Рухливий пристрій 14 містить кривошип 16, ексцентрик 17 якого з'єднаний з пазом 18 важеля 19, що виконаний з можливістю переміщення у вертикальній площині і на кінці 20 якого укріплені два ковші 21. Схема керування (умовно не показана) приводом 13 включає перемикаючий пристрій 22, виконаний, наприклад, у вигляді мікроперемикача і розташований в зоні ковшів 21. Апарат, що заявляється, працює в такий спосіб. Ме ханізм 12 видачі м'яча чи кулі видає м'я ч чи куля одному з гравців. Задача гравця - за допомогою механізму 1 для гри м'ячем чи кулею забити м'яч чи кулю у ворота супротивника і не пропустити м'яч чи кулю від суперника у свої ворота. Для цього гравець за допомогою ручок 2 робить обертальні і подовжні рухи відбійниками 5. При цьому для того, щоб ударити по м'ячі чи кулі гравець за допомогою ручок 2 робить обертальний рух, рухаючи однією рукою вперед, а другою рукою назад, при якому один з відбійників 5 ударяє по м'ячі чи кулі, направляючи його убік противника. Якщо гравець хоче відбити м'яч чи кулю, спрямовану супротивником убік його воріт, то гравець за допомогою ручок 2 робить подовжні, уздовж своїх воріт, рухи. При цьому одним з відбійників 5 він відбиває м'яч чи кулю, що летить убік його воріт. Якщо одному з гравців удається забити м'яч у ворота супротивника, то цей м'яч чи куля падає вниз і попадає в систему жолобів для подачі забитих м'ячів чи куль, по яких він попадає в один з ковшів 21. При цьому під вагою м'яча чи кулі спрацьовує мікроперемикач 22 і включає привід 13 механізму 12 видачі м'яча чи кулі. Привід 13 обертає кривошип 16, що своїм ексцентриком 17 переміщає короткий кінець важеля 19 униз, тим самим піднімаючи довгий кінець важеля 19 із двома ковшами 21 (в одному з яких знаходиться чи м'яч куля) нагору. У верхній крапці траєкторії довгого кінця важеля 19 м'яч чи куля скачується з ковша 21 на ігрове поле, причому на половину ігрового полючи гравця, якому забили гол востаннє. Тим самим цей гравець одержує право на удар по воротам супротивника і має шанс відіграти пропущений м'яч чи кулю. Аналіз конструкції нових вузлів корисної моделі, що заявляється, дозволяє затверджувати, що: - механізм для гри м'ячем чи кулею простіше і надійніше аналогічного пристрою по прототипу, тому що дві штанги і чотири ролики прототипу замінені одним важелем із шарніром; - механізм видачі м'яча чи кулі простіше і надійніше аналогічного пристрою по прототипу, тому що в прототипі привід і сам механізм виконані зі зворотно-обертальним характером руху, а в корисній моделі, що заявляється, привід має обертальний рух; крім того, габарити всього механізму видачі м'яча чи кулі в моделі, що заявляється, набагато компактніше і простіше, ніж у прототипі. У зв'язку з вищевикладеним можна зробити висновок, що задача, поставлена в дійсній корисній моделі розробка нової конструкції апарата - виконується з досягненням технічного результату – спрощення конструкції і підвищення надійності.
