Пристрій для стрільби кулями несмертельної дії

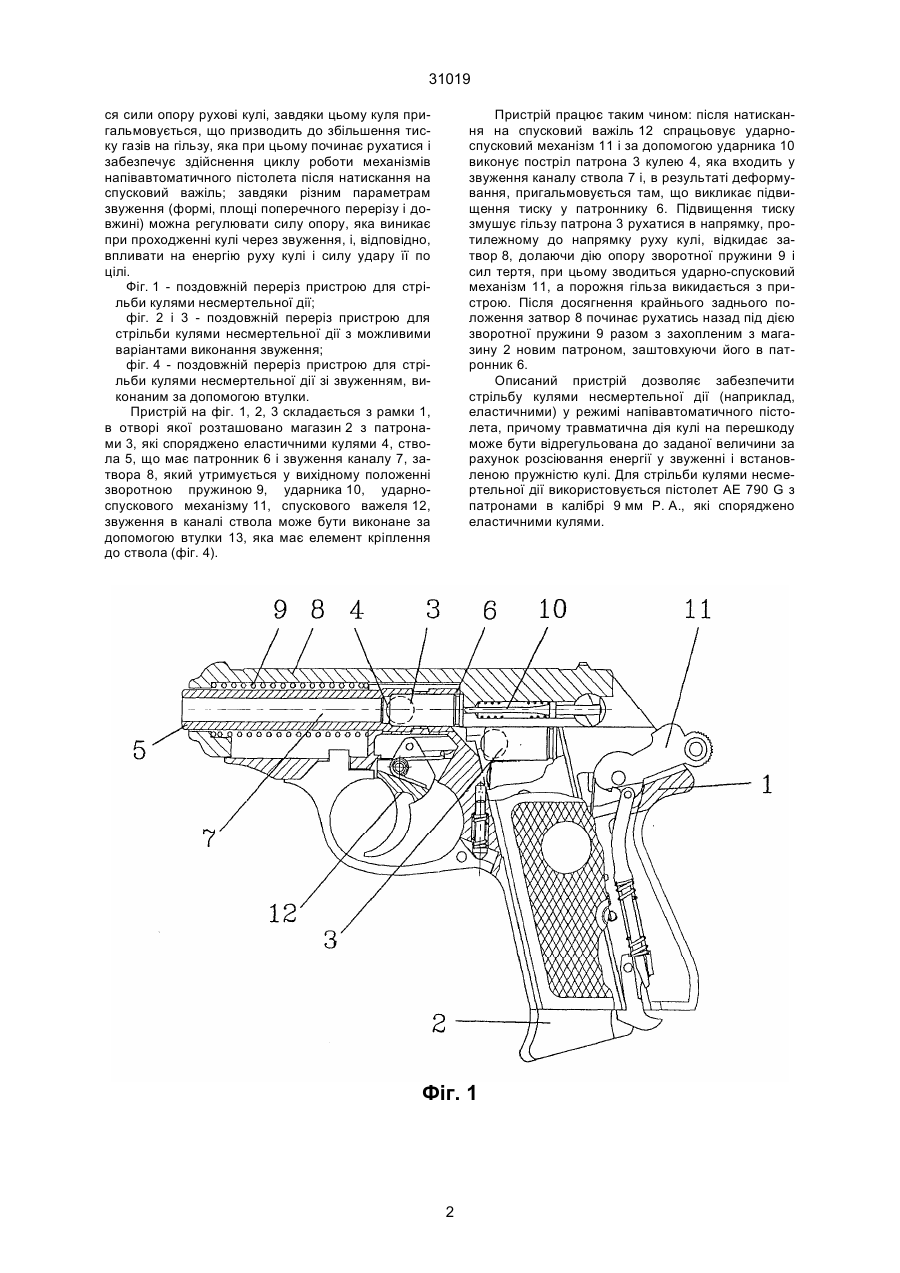

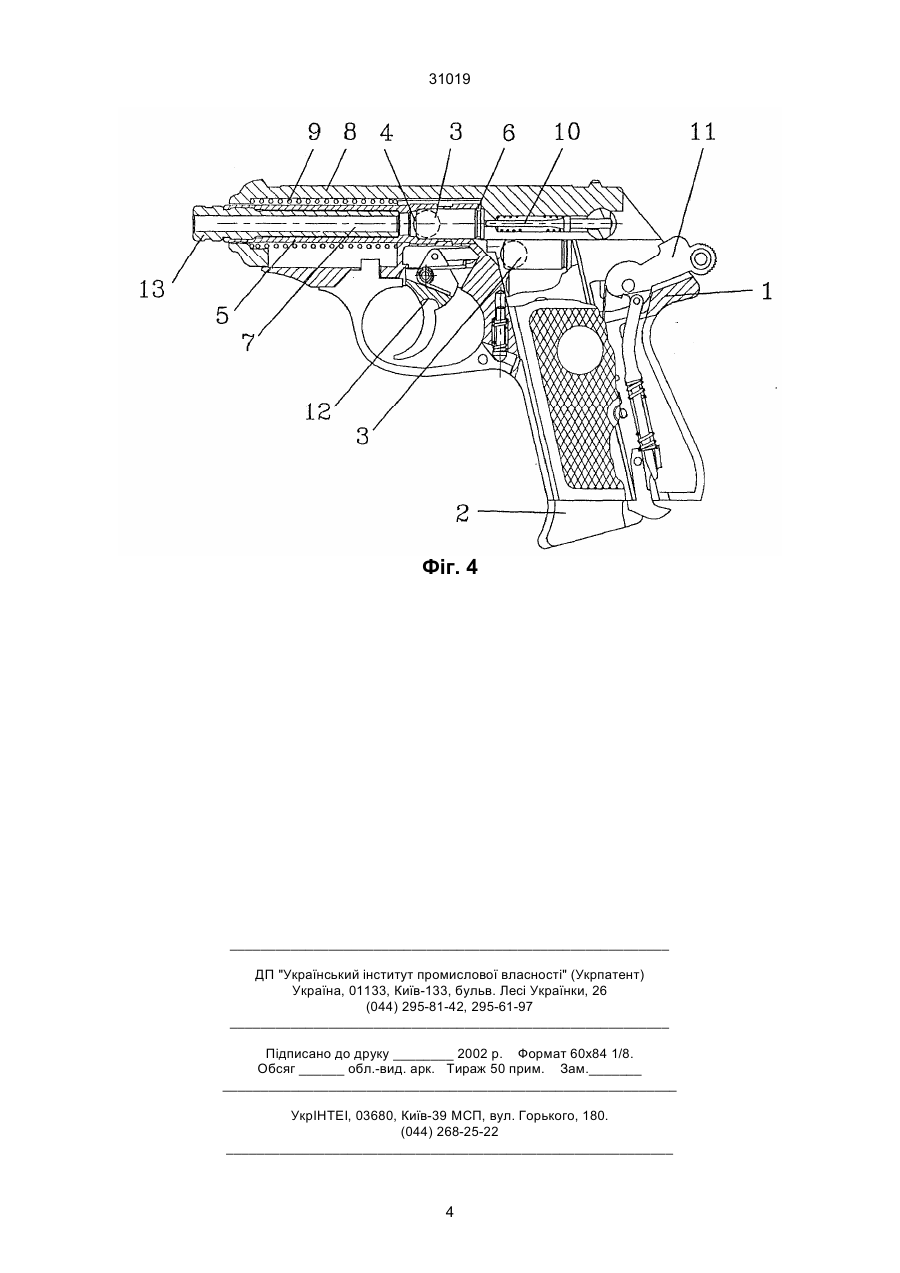

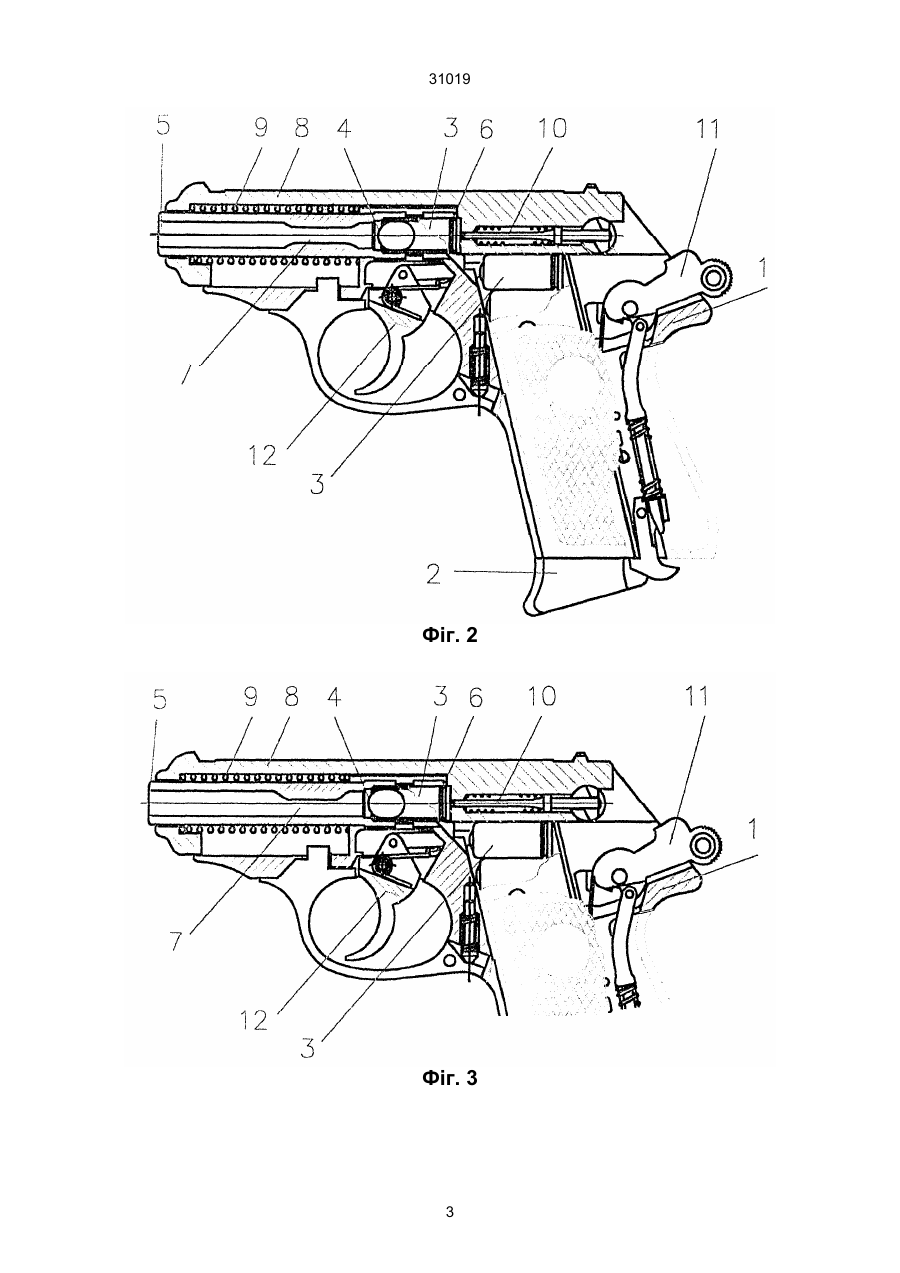

1. Пристрій для стрільби кулями несмертельної дії, який складається з рамки зі стволом, затвора, ударно-спускового механізму, магазина з патронами, які споряджено кулями несмертельної дії, наприклад, еластичними, зворотньої пружини відрізняється тим, що в каналі ствола виконано звуження, що не співпадає за розмірами з кулею. 31019 ся сили опору рухові кулі, завдяки цьому куля пригальмовується, що призводить до збільшення тиску газів на гільзу, яка при цьому починає рухатися і забезпечує здійснення циклу роботи механізмів напівавтоматичного пістолета після натискання на спусковий важіль; завдяки різним параметрам звуження (формі, площі поперечного перерізу і довжині) можна регулювати силу опору, яка виникає при проходженні кулі через звуження, і, відповідно, впливати на енергію руху кулі і силу удару її по цілі. Фіг. 1 - поздовжній переріз пристрою для стрільби кулями несмертельної дії; фіг. 2 і 3 - поздовжній переріз пристрою для стрільби кулями несмертельної дії з можливими варіантами виконання звуження; фіг. 4 - поздовжній переріз пристрою для стрільби кулями несмертельної дії зі звуженням, виконаним за допомогою втулки. Пристрій на фіг. 1, 2, 3 складається з рамки 1, в отворі якої розташовано магазин 2 з патронами 3, які споряджено еластичними кулями 4, ствола 5, що має патронник 6 і звуження каналу 7, затвора 8, який утримується у вихідному положенні зворотною пружиною 9, ударника 10, ударноспускового механізму 11, спускового важеля 12, звуження в каналі ствола може бути виконане за допомогою втулки 13, яка має елемент кріплення до ствола (фіг. 4). Пристрій працює таким чином: після натискання на спусковий важіль 12 спрацьовує ударноспусковий механізм 11 і за допомогою ударника 10 виконує постріл патрона 3 кулею 4, яка входить у звуження каналу ствола 7 і, в результаті деформування, пригальмовується там, що викликає підвищення тиску у патроннику 6. Підвищення тиску змушує гільзу патрона 3 рухатися в напрямку, протилежному до напрямку руху кулі, відкидає затвор 8, долаючи дію опору зворотної пружини 9 і сил тертя, при цьому зводиться ударно-спусковий механізм 11, а порожня гільза викидається з пристрою. Після досягнення крайнього заднього положення затвор 8 починає рухатись назад під дією зворотної пружини 9 разом з захопленим з магазину 2 новим патроном, заштовхуючи його в патронник 6. Описаний пристрій дозволяє забезпечити стрільбу кулями несмертельної дії (наприклад, еластичними) у режимі напівавтоматичного пістолета, причому травматична дія кулі на перешкоду може бути відрегульована до заданої величини за рахунок розсіювання енергії у звуженні і встановленою пружністю кулі. Для стрільби кулями несмертельної дії використовується пістолет АЕ 790 G з патронами в калібрі 9 мм Р. А., які споряджено еластичними кулями. Фіг. 1 2 31019 Фіг. 2 Фіг. 3 3 31019 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
