Пристрій візуального визначення витрати плівки в касеті

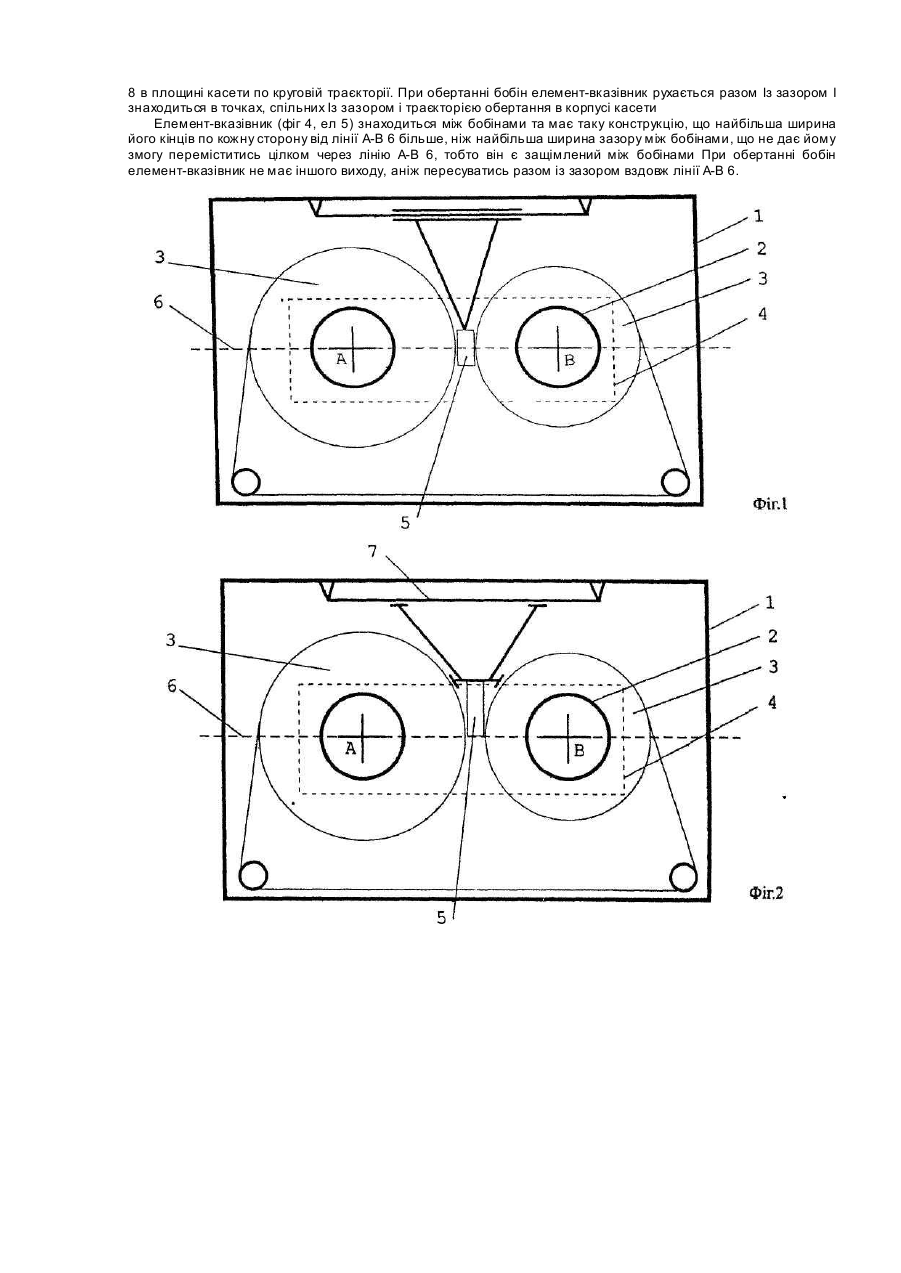

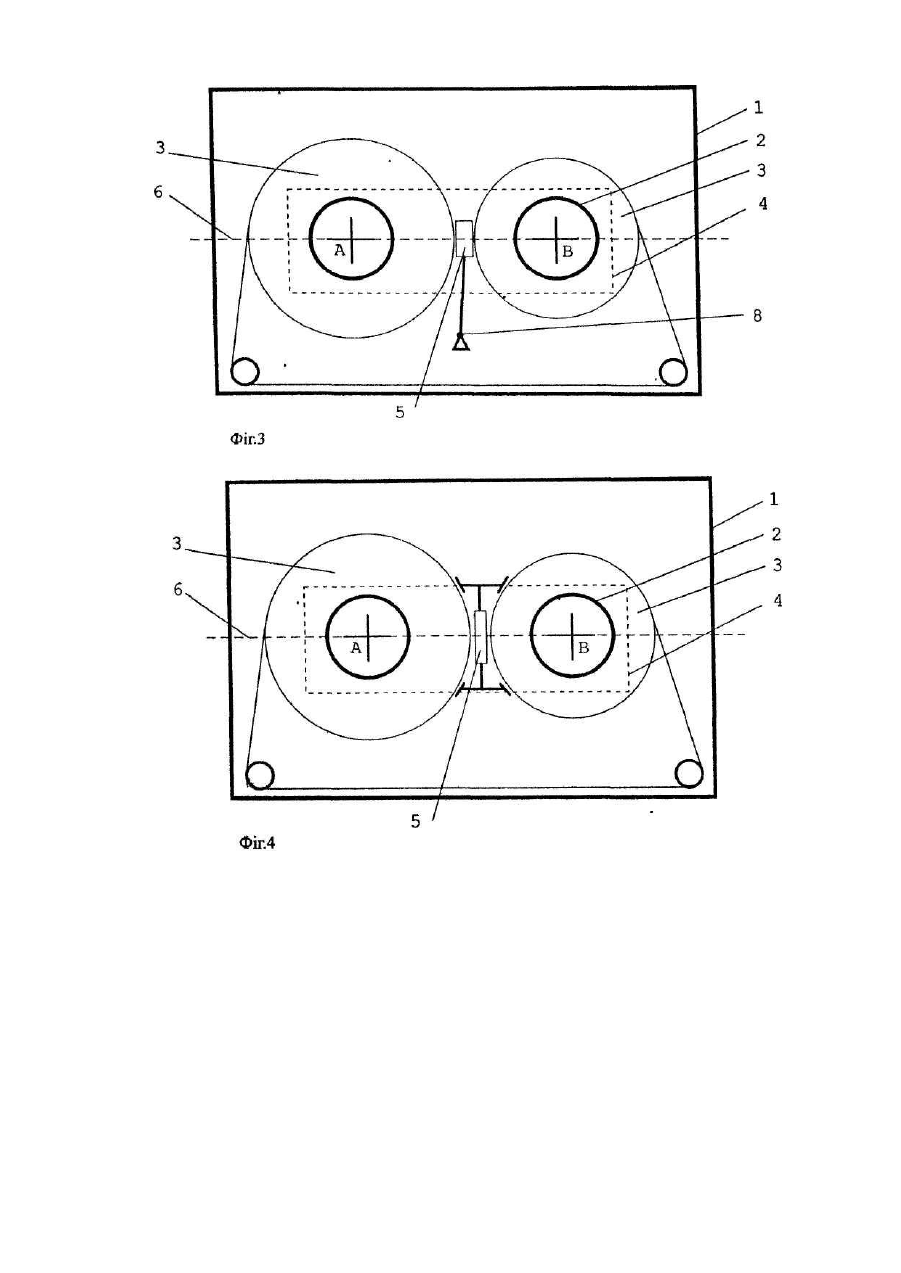

Корисну модель-пристрій візуального визначення витрати плівки в касеті (далі -корисна модель) використовува тиметься в галузі приладів для запису Інформації на магнітну плівку та подальшого Тї використання. Корисна модель зокрема належить до систем запису на плівку в касетах. Найближчим аналогом до корисної моделі, прототипом, є Існуючий пристрій візуального визначення витрати плівки [Державний стандарт 20492-87 "Кассета магнитофонная" (рос.мовою.). 1987 рік.], який складається з двох бобін з плівкою та прозорих частин - віконець з обидвох сторін касети, поряд з якими нанесено шкалу. ЦІ ознаки збігаються з сутєвими ознаками корисної моделі. Показником витрати плівки, вказуючим елементом є поточна товщина шару плівки на обох бобінах (на бобіні, на яку плівка намотується, товщина поступово зростає, а інших, відповідно, - зменшується), яка є в однозначній залежності від довжини плівки, що пройшла вздовж голівки запису-зняття Інформації. В такій конструкції виявляється недостатньо високий контраст вказуючого елементу з оточуючим фоном за певних причин. Вказуючим елементом в такій системі є край шару плівки, намотаної на бобіни. Плівка має темний колір: від темно-коричневого до чорного. Крім того, плівка захищається від світла одразу І шаром корпуса самої касети, і прозорим шаром кришки касетоприймача, які не завжди виготовлені повністю з прозорого матеріалу. Через це бобіни дуже погано освітлюються, темний колір плівки майже зливається із зазором між бобінами. Через це дуже важко визначити, яка саме товщина шару плівки вже намотана й де саме знаходиться зазор між бобінами. ЦІ труднощі в значній мірі долає корисна модель, що заявляється. В основу корисної моделі поставлено задачу удосконалити касету з магнітною плівкою, точніше -її механізм визначення витрати плівки, шляхом введення до цього механізму спеціального елементу-вказівника, що має міститися в касеті в зазорі між бобінами, забезпечити можливість міняти колір вказуючого елементу, не міняючи колір плівки, для збільшення контрасту вказуючого елементу Із навколишнім фоном. Суттєві ознаки корисної моделі - сама касета з двома бобінами з плівкою (є частиною пристрою), прозорі віконця по обидві сторони касети, шкала, нанесена вздовж лінії, яка з'єднує центри бобін (далі лінія А-В), елемент-вказівник, який міститься в касеті в зазорі між двома бобінами, що власно і є вказуючим елементом пристрою. Саме наявність спеціального елементу-вказівника, що міститься в зазорі між бобінами і є тою суттєвою ознакою, що є відмінною від прототипу. Ця ознака є достатньою в усіх випадках виконання корисної моделі. В залежності від механізму забезпечення постійного місцезнаходження елементу-вказівника в зазорі між бобінами незалежно від місцезнаходження зазору, тобто забезпечення достатньої суттєвої ознаки, корисна модель може мати окремі випадки конкретного виконання конструкції - додаткові суттєві ознаки. Забезпечити цю властивість можна якщо: а) закріпити елемент-вказівник з направляючою. Суттєва ознака - наявність направляючої. б) закріпити елемент-вказівник до певної точки на внутрішній стінці корпуса касети так, щоб він мав тільки змогу обертатись навколо неї в межах стінок касети. Суттєва ознака - елемент-вказівник кріпиться до точки на внутрішній поверхні касети. в) защімити елемент між бобінами, щоб його кінці були ширші аніж зазор між бобінами й не давали йому змоги рухатись вздовж перпендикуляру до лінії А-В й опинитися повністю на одній з сторін поза цієї лінії. Суттєва ознака - спеціальна форма елементу-вказівнику, коли частини елементу-вказівника, які розмішуються поза обидві сторони лінії А-В, в своїй проекції на цю лінію завжди є більші, аніж найбільша відстань між зовнішніми поверхнями магнітної плівки на бобінах по лінії А~В. В прототипі вказуючий елемент - це зовнішній край плівки бобін, він постійно рухається вздовж шкали (яка нанесена на прозору частину корпусу, або біля віконця) при роботі плівкопротяжного механізму. Таким чином, ми не можемо змінити колір вказуючого елементу прототипу (а саме плівки), скажімо зробити її білою, тому що ми перш за все повинні враховувати її робочі властивості. Тобто плівка має колір робочого магнітного шару, а його колір ми змінити не можемо, в усякому разі, якщо ми захочемо це зробити, ми зіткнемось із значними технологічними труднощами. Корисна модель відрізняється від прототипу тим, що вказуючим елементом є не край намотаного на бобіну шару плівки, а елемент-вказівник, який має постійно знаходитися в зазорі між бобінами та теж буде рухатись вздовж шкали разом із зазором. Його колір не залежить від робочих властивостей магнітного шару плівки. Таким чином змінити його колір дуже легко на більш світліший в порівнянні з плівкою - тим самим підвищити властивість відбивати світло, яке зовні на нього падає, а значить І контраст між вказуючим елементом та оточуючим фоном, що і є бажаним технічним результатом. На фіг. 1 зображено схему механічну принципову корисної моделі (розміщення пристрою-корисної моделі жорстко на направляючій елемент 7); на фіг.2 - схема механічна принципова (розміщення пристрою-корисної моделі не жорстко закріпленої на направляючій елемент 7); на фіг.3 - схема механічна принципова (варіант корисної моделі, коли елемент-вказівник одним кінцем закріплений в точці 8); на фіг.4 -схема механічна принципова (варіант розташування елементу-вказівника спеціальної форми в зазорі між бобінами). касета 1 з плівкою 2, що намотана на бобіни 3, які видно крізь прозоре віконце 4 містить в собі спеціальний елемент-вказівник 5. Він постійно знаходиться в зазорі між бобінами. Прозоре віконце міститься вздовж лінії АВ 6. Через різні способи забезпечення постійного місцезнаходження елементу-вказівника 5 в зазорі між бобінами з плівкою 2 існують різні конструкції корисної моделі. Елемент-вказівник 5 є жорстко закріплений на направляючій (фіг.1, ел.7). При відсутності плівки 2 І бобін 3 має тільки одну ступінь вільності руху - вздовж цієї направляючої 7. При обертанні бобін З місцезнаходження елементу-вказівника 5 залежить від місцезнаходження зазору між ними - він рухається разом Із зазором. Елемент-вказівник 5 не є жорстко зв'язаний з направляючою (фіг.2, ел.7). При відсутності бобін з плівкою він втрачає певне положення й має більше одного ступеня вільності руху. При наявності бобін елемент-вказівник міститься між направляючою 7 й бобінами 3. При обертанні бобін місцезнаходження елементу-вказівника 5 залежить від місцезнаходження зазору між ними - він рухається разом Із зазором. Елемент-вказівник (фіг.3, ел.5) зв'язаний з точкою 8, що знаходиться в стороні від бобін. В пустій касеті без плівки 2 та бобін 3 елемент-вказівник 5, має тільки одну ступінь вільності руху - обертатись навколо точки 8 в площині касети по круговій траєкторії. При обертанні бобін елемент-вказівник рухається разом Із зазором І знаходиться в точках, спільних Із зазором і траєкторією обертання в корпусі касети Елемент-вказівник (фіг 4, ел 5) знаходиться між бобінами та має таку конструкцію, що найбільша ширина його кінців по кожну сторону від лінії А-В 6 більше, ніж найбільша ширина зазору між бобінами, що не дає йому змогу переміститись цілком через лінію А-В 6, тобто він є защімлений між бобінами При обертанні бобін елемент-вказівник не має іншого виходу, аніж пересуватись разом із зазором вздовж лінії А-В 6.
