Пристрій для нагріву в’язкого продукту в резервуарі
Формула / Реферат
Пристрій для нагріву в'язкого продукту в резервуарі, що містить резервуар, теплоізолятор, що по зовнішній поверхні покриває резервуар, в'язкий продукт в резервуарі, генератор електромагнітного випромінювання і підключену до нього спіральну антену, який відрізняється тим, що антену повністю занурюють у в'язкий продукт і розміщують її всередині приповерхневого шару в'язкого продукту, який необхідно нагріти, а крок спіралі вибирають співрозмірним з товщиною приповерхневого шару.
Текст

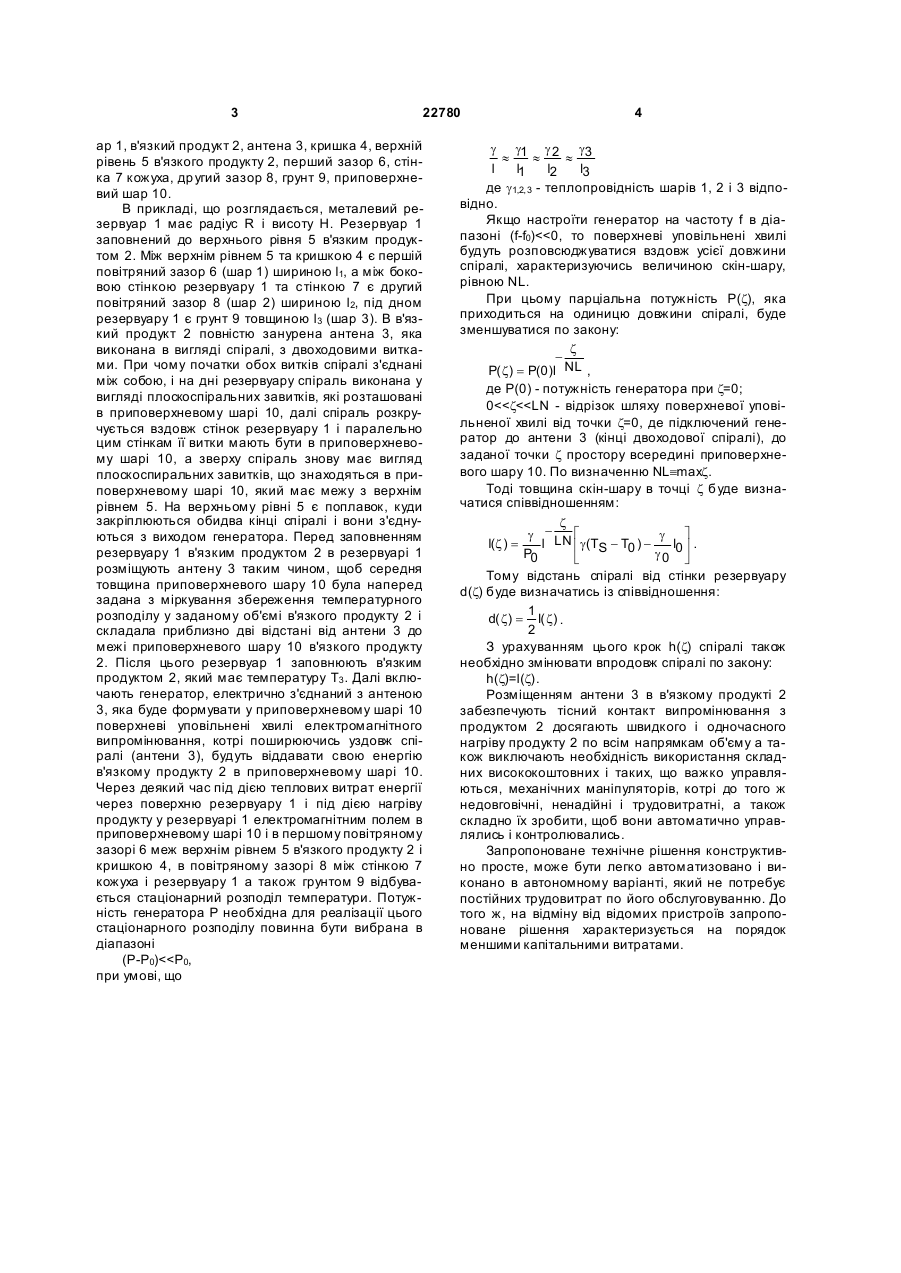

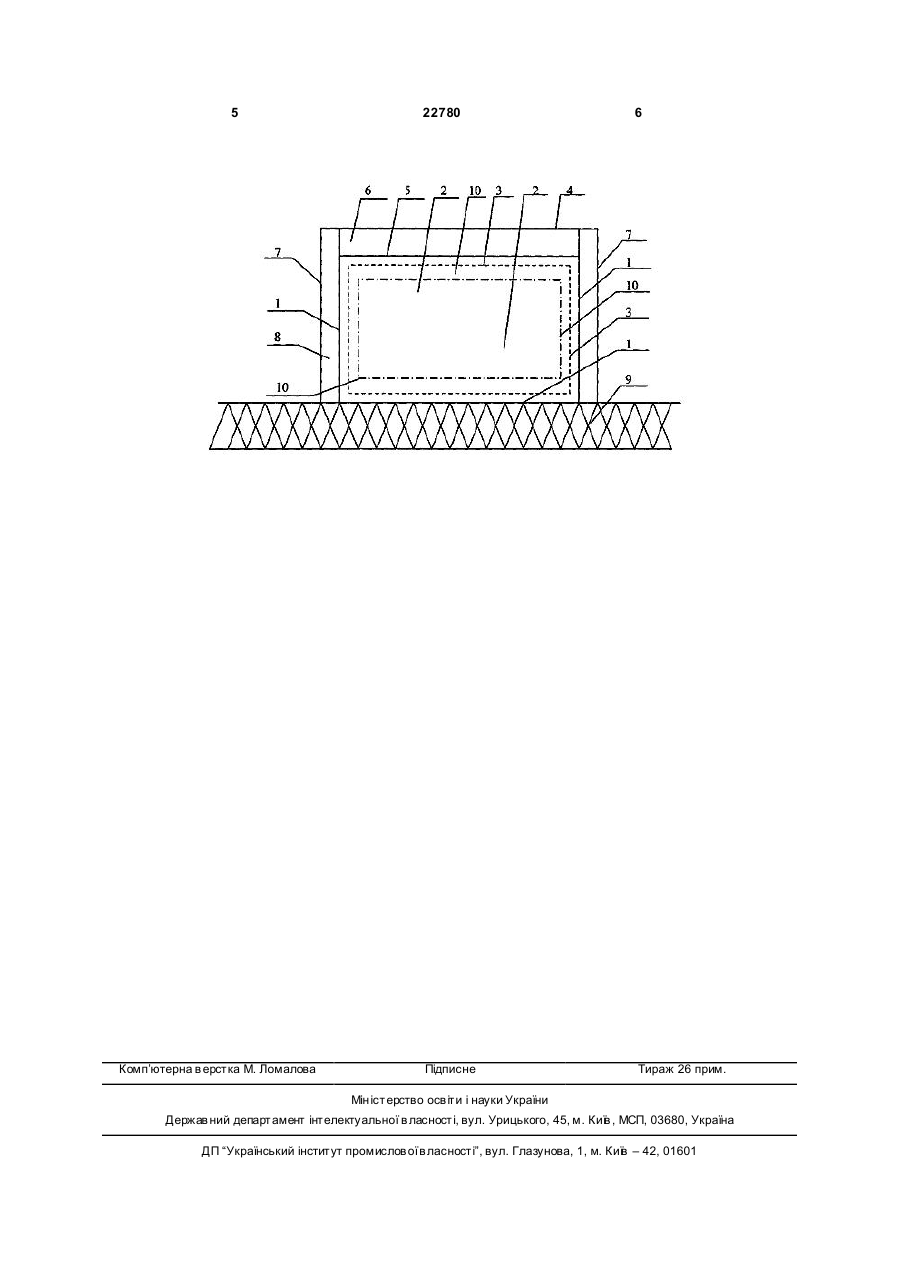

Пристрій для нагріву в'язкого продукту в резервуарі, що містить резервуар, теплоізолятор, що по зовнішній поверхні покриває резервуар, в'язкий 3 22780 ар 1, в'язкий продукт 2, антена 3, кришка 4, верхній рівень 5 в'язкого продукту 2, перший зазор 6, стінка 7 кожуха, др угий зазор 8, грунт 9, приповерхневий шар 10. В прикладі, що розглядається, металевий резервуар 1 має радіус R і висоту Н. Резервуар 1 заповнений до верхнього рівня 5 в'язким продуктом 2. Між верхнім рівнем 5 та кришкою 4 є першій повітряний зазор 6 (шар 1) шириною l1, а між боковою стінкою резервуару 1 та стінкою 7 є другий повітряний зазор 8 (шар 2) шириною l2, під дном резервуару 1 є грунт 9 товщиною l3 (шар 3). В в'язкий продукт 2 повністю занурена антена 3, яка виконана в вигляді спіралі, з двоходовими витками. При чому початки обох витків спіралі з'єднані між собою, і на дні резервуару спіраль виконана у вигляді плоскоспіральних завитків, які розташовані в приповерхневому шарі 10, далі спіраль розкручується вздовж стінок резервуару 1 і паралельно цим стінкам її витки мають бути в приповерхневому шарі 10, а зверху спіраль знову має вигляд плоскоспиральних завитків, що знаходяться в приповерхневому шарі 10, який має межу з верхнім рівнем 5. На верхньому рівні 5 є поплавок, куди закріплюються обидва кінці спіралі і вони з'єднуються з виходом генератора. Перед заповненням резервуару 1 в'язким продуктом 2 в резервуарі 1 розміщують антену 3 таким чином, щоб середня товщина приповерхневого шару 10 була наперед задана з міркування збереження температурного розподілу у заданому об'ємі в'язкого продукту 2 і складала приблизно дві відстані від антени 3 до межі приповерхневого шару 10 в'язкого продукту 2. Після цього резервуар 1 заповнюють в'язким продуктом 2, який має температуру Т3 . Далі включають генератор, електрично з'єднаний з антеною 3, яка буде формувати у приповерхневому шарі 10 поверхневі уповільнені хвилі електромагнітного випромінювання, котрі поширюючись уздовж спіралі (антени 3), будуть віддавати свою енергію в'язкому продукту 2 в приповерхневому шарі 10. Через деякий час під дією теплових витрат енергії через поверхню резервуару 1 і під дією нагріву продукту у резервуарі 1 електромагнітним полем в приповерхневому шарі 10 і в першому повітряному зазорі 6 меж верхнім рівнем 5 в'язкого продукту 2 і кришкою 4, в повітряному зазорі 8 між стінкою 7 кожуха і резервуару 1 а також грунтом 9 відбувається стаціонарний розподіл температури. Потужність генератора Р необхідна для реалізації цього стаціонарного розподілу повинна бути вибрана в діапазоні (Р-Р0)
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for heating viscous product in reservoir
Автори англійськоюPospielov Leonid Andriovych, Pospielov Leonid Andriiovych, Pospelov Leonid Andriiovych
Назва патенту російськоюУстройство для нагревания вязкого продукта в резервуаре
Автори російськоюПоспелов Леонид Андреевич
МПК / Мітки
МПК: H05B 6/00
Мітки: нагріву, в`язкого, резервуарі, продукту, пристрій
