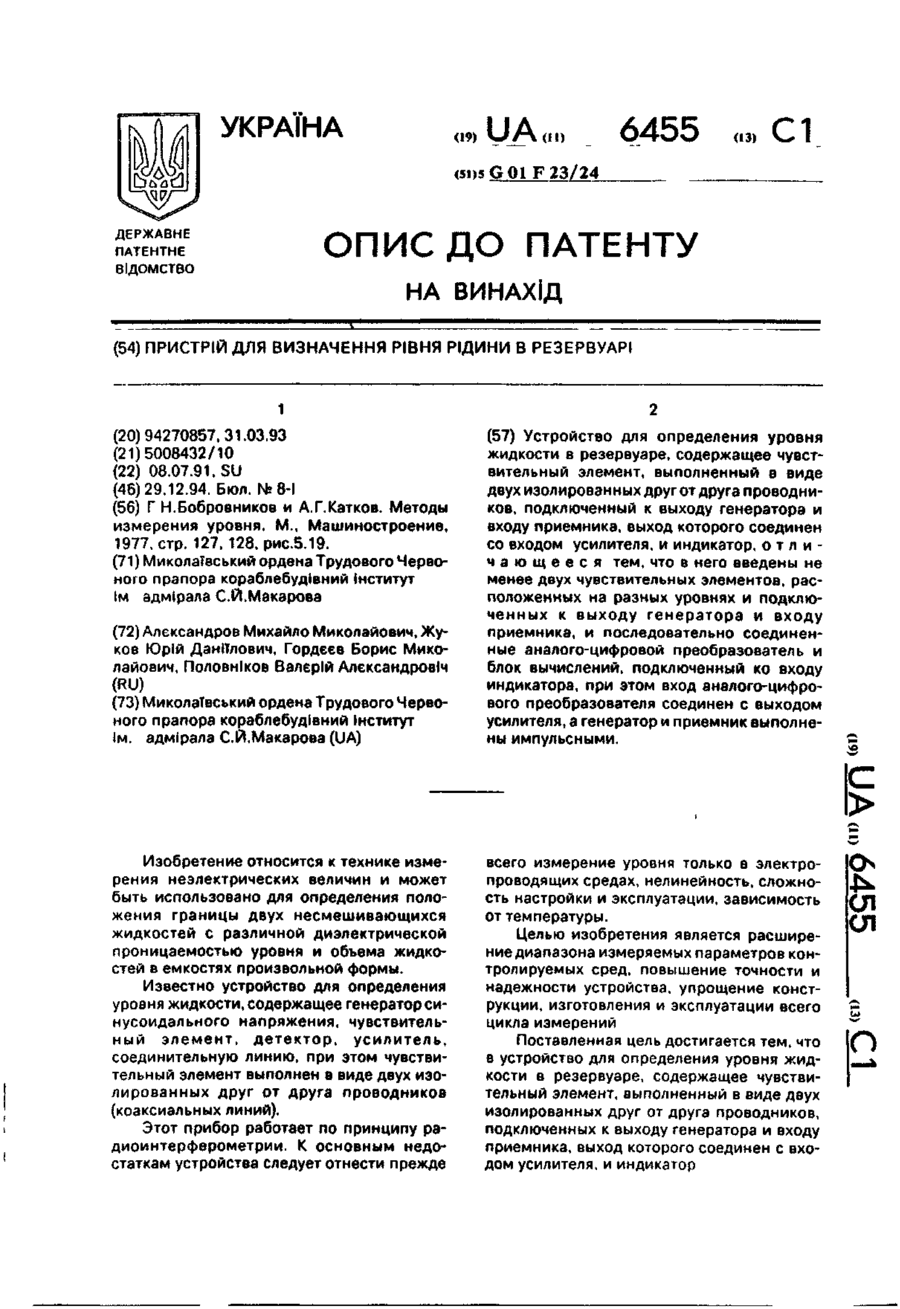

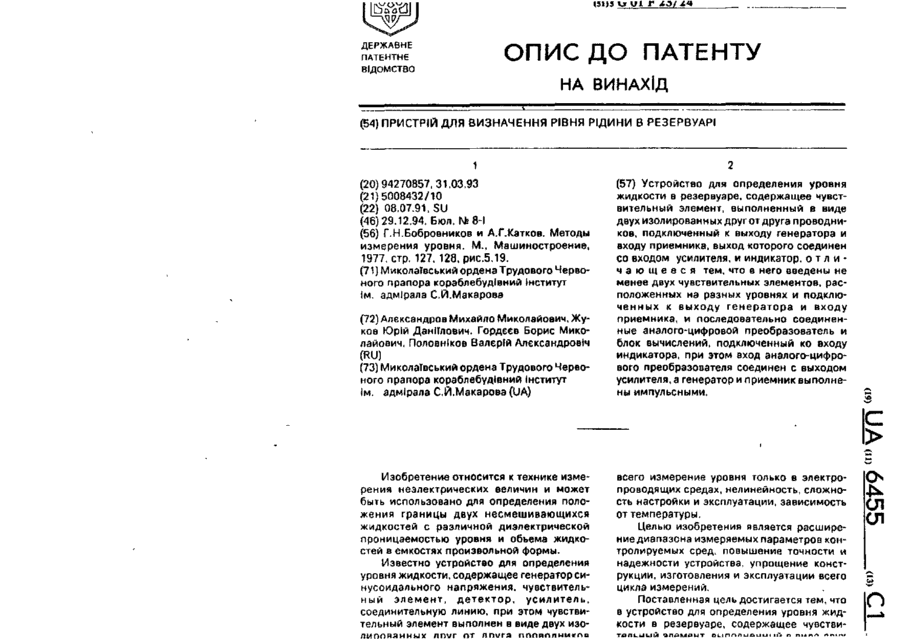

Пристрій для визначення рівня рідини в резервуарі

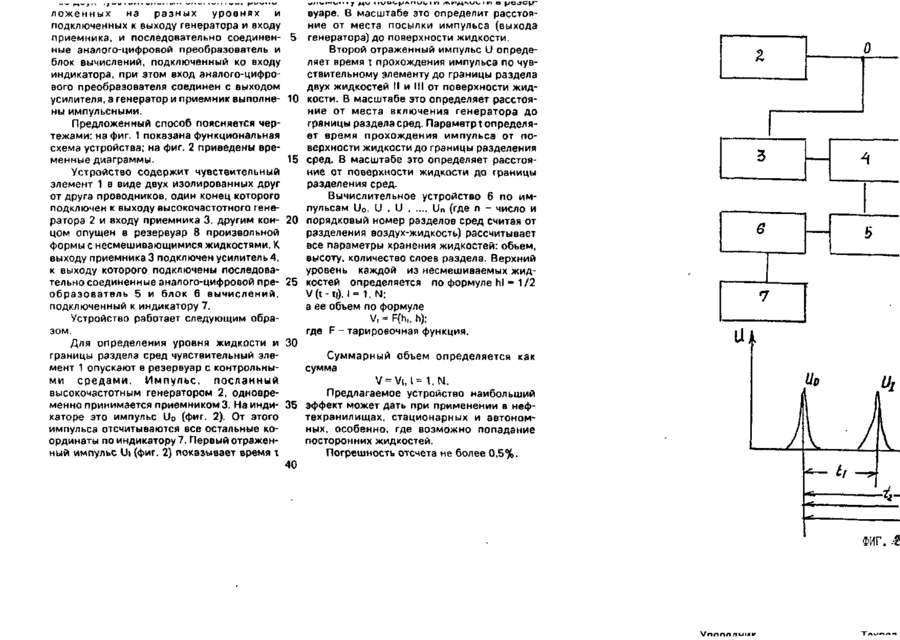

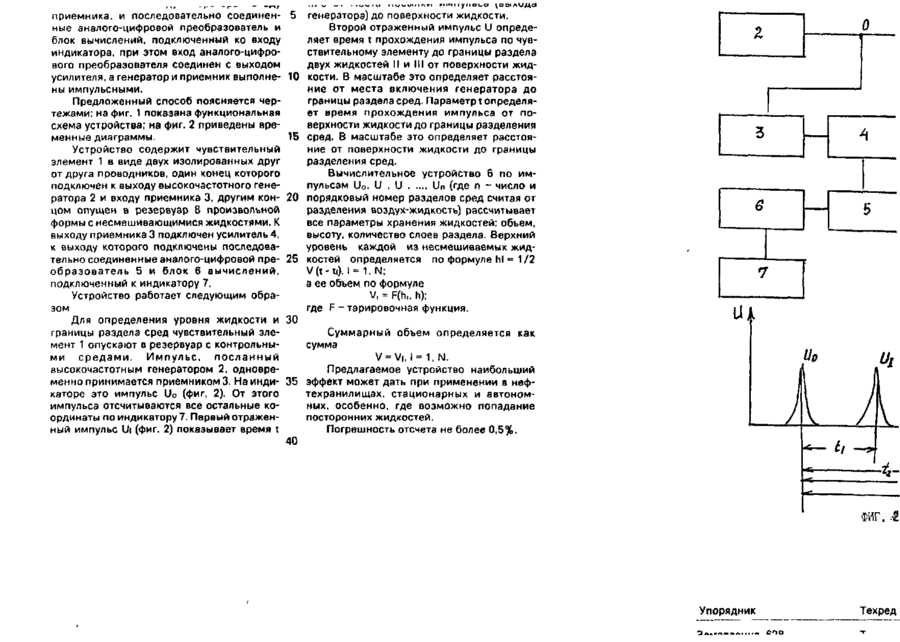

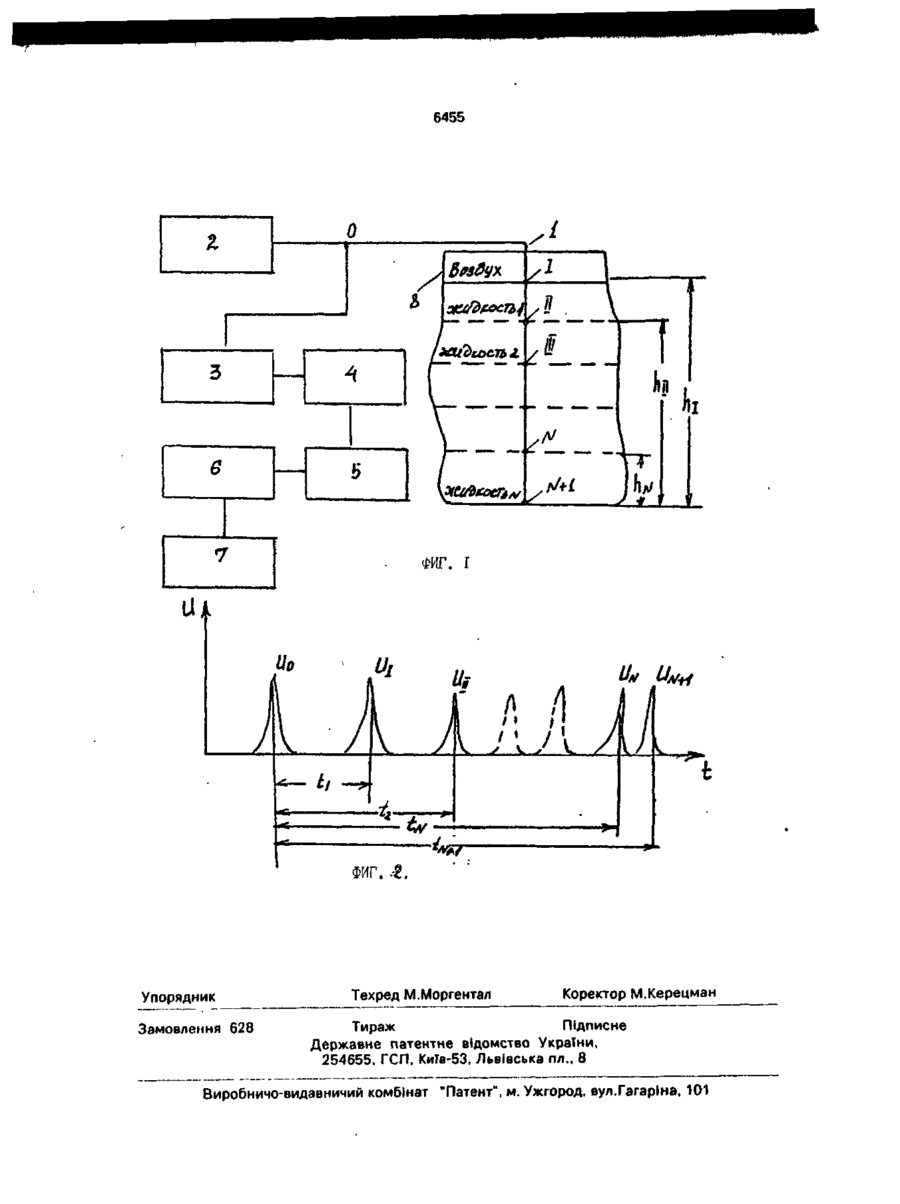

Устройство для определения уровня жидкости в резервуаре, содержащее чувствительный элемент, выполненный в виде двух изолированных друг от друга проводников, подключенный к выходу генератора и входу приемника, выход которого соединен со входом усилителя, и индикатор, о т л и ч а ю щ е е с я тем, что в него введены не менее двух чувствительных элементов, расположенных на разных уровнях и подключенных к выходу генератора и входу приемника, и последовательно соединенные аналого-цифровой преобразователь и блок вычислений, подключенный ко входу индикатора, при этом вход аналого-цифрового преобразователя соединен с выходом усилителя, а генератор и приемник выполнены импульсными. С > Изобретение относится к технике измерения неэлектрических величин и может быть использовано для определения положения границы двух несмешивающихся жидкостей с различной диэлектрической проницаемостью уровня и объема жидкостей в емкостях произвольной формы. Известно устройство для определения уровня жидкости, содержащее генератор синусоидального напряжения, чувствительный элемент, детектор, усилитель, соединительную линию, при этом чувствительный элемент выполнен в виде двух изолированных друг от друга проводников (коаксиальных линий). Этот прибор работает по принципу радиоинтерферометрии. К основным недостаткам устройства следует отнести прежде всего измерение уровня только в электропроводящих средах, нелинейность, сложность настройки и эксплуатации, зависимость от температуры. Целью изобретения является расширение диапазона измеряемых параметров контролируемых сред, повышение точности и надежности устройства, упрощение конструкции, изготовления и эксплуатации всего цикла измерений Поставленная цель достигается тем, что в устройство для определения уровня жидкости в резервуаре, содержащее чувствительный элемент, выполненный в виде двух изолированных друг от друга проводников, подключенных к выходу генератора и входу приемника, выход которого соединен с входом усилителя, и индикатор о ел ел о 6455 Согласно изобретению, введены не мепрохождения импульса по чувствительному нее двух чувствительных элементов, распоэлементу до поверхности жидкости в резерложенных на разных уровнях и вуаре. В масштабе это определит расстояподключенных к выходу генератора и входу ние от места посылки импульса (выхода приемника, и последовательно соединен- 5 генератора) до поверхности жидкости. ные аналого-цифровой преобразователь и Второй отраженный импульс U опредеблок вычислений, подключенный ко входу ляет время t прохождения импульса по чувиндикатора, при этом вход аналого-цифроствительному элементу до границы раздела вого преобразователя соединен с выходом двух жидкостей II и III от поверхности жидусилителя, а генератор и приемник выполне- 10 кости. В масштабе это определяет расстояны импульсными. ние от места включения генератора до границы раздела сред. Параметрі определяПредложенный способ поясняется черет время прохождения импульса от потежами: на фиг. 1 показана функциональная верхности жидкости до границы разделения схема устройства; на фиг. 2 приведены временные диаграммы. 15 сред. В масштабе это определяет расстояние от поверхности жидкости до границы Устройство содержит чувствительный разделения сред. элемент 1 в виде двух изолированных друг от друга проводников, один конец которого Вычислительное устройство 6 по имподключен к выходу высокочастотного генепульсам Uo, U , U и п (где п - число и ратора 2 и входу приемника 3, другим кон- 20 порядковый номер разделов сред считая от цом опущен в резервуар 8 произвольной разделения воздух-жидкость) рассчитывает формы с несмешивающимися жидкостями. К все параметры хранения жидкостей: объем, выходу приемника 3 подключен усилитель 4, высоту, количество слоев раздела. Верхний к выходу которого подключены последовауровень каждой из несмешиваемых жидтельно соединенные аналого-цифровой пре- 25 костей определяется по формуле hi - 1 /2 образователь 5 и блок б вычислений, V(t-ti), l = 1, N; подключенный к индикатору 7. а ее объем по формуле Vi = F(hi, h); Устройство работает следующим обрагде F - тарировочная функция. зом, Для определения уровня жидкости и 30 границы раздела сред чувствительный элеСуммарный объем определяется как мент 1 опускают в резервуар с контрольнысумма ми средами. Импульс, посланный V = V|,I = 1, N. высокочастотным генератором 2, одновреПредлагаемое устройство наибольший менно принимается приемником 3. На инди- 35 эффект может дать при применении в нефкаторе это импульс U o (фиг. 2). От этого техранилищах, стационарных и автономимпульса отсчитываются все остальные коных, особенно, где возможно попадание ординаты по индикатору 7. Первый отраженпосторонних жидкостей. ный импульс Ui (фиг. 2) показывает время t Погрешность отсчета не более 0,5%. 40 6455 0 3 в 5 7 ФИГ. Г u и* Up A j J\ \ t, V [ •"••я" ^ ! л, 9m *J Упорядник Замовлення 628 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород. вул.Гагаріна, 101
