Гірничопрохідницький комбайн

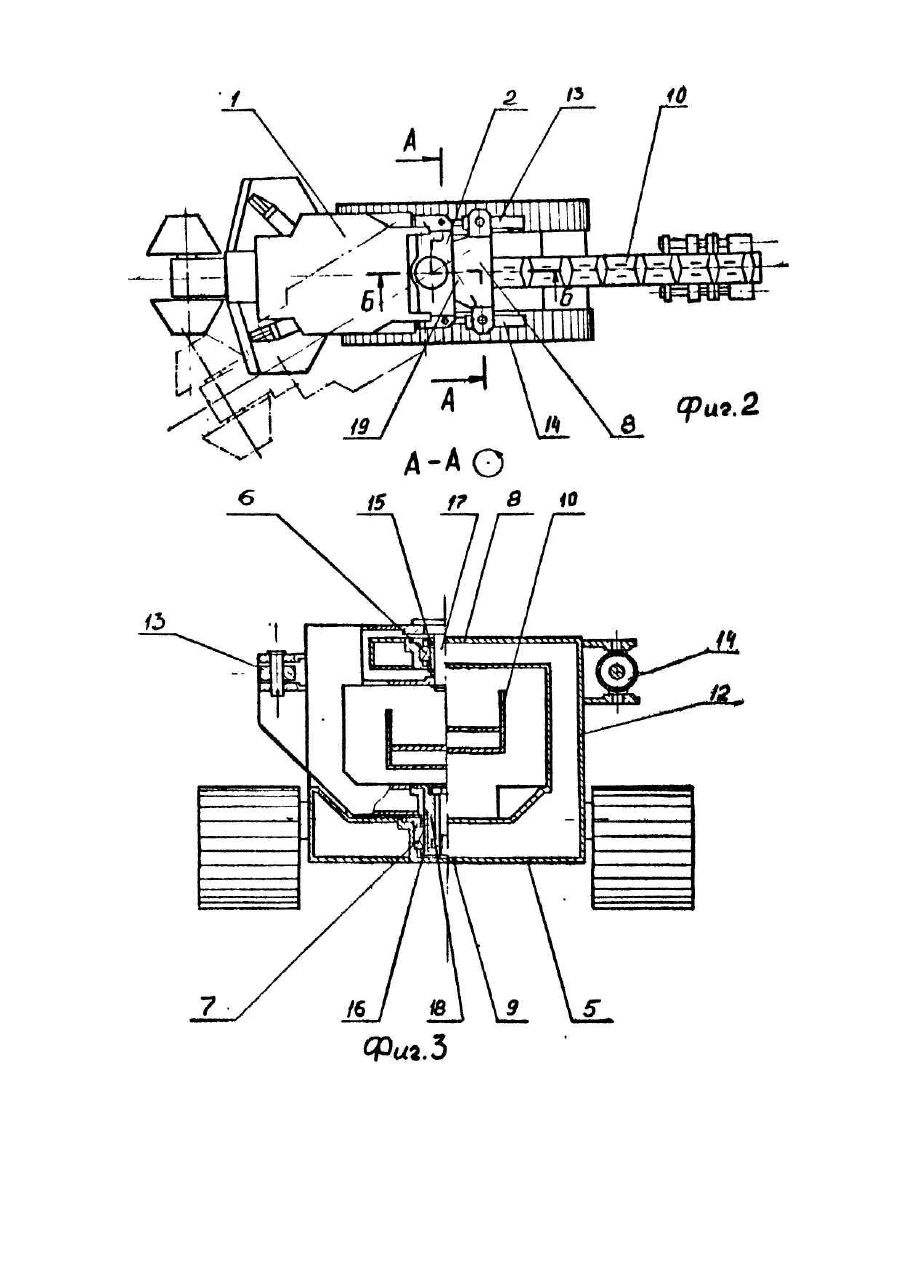

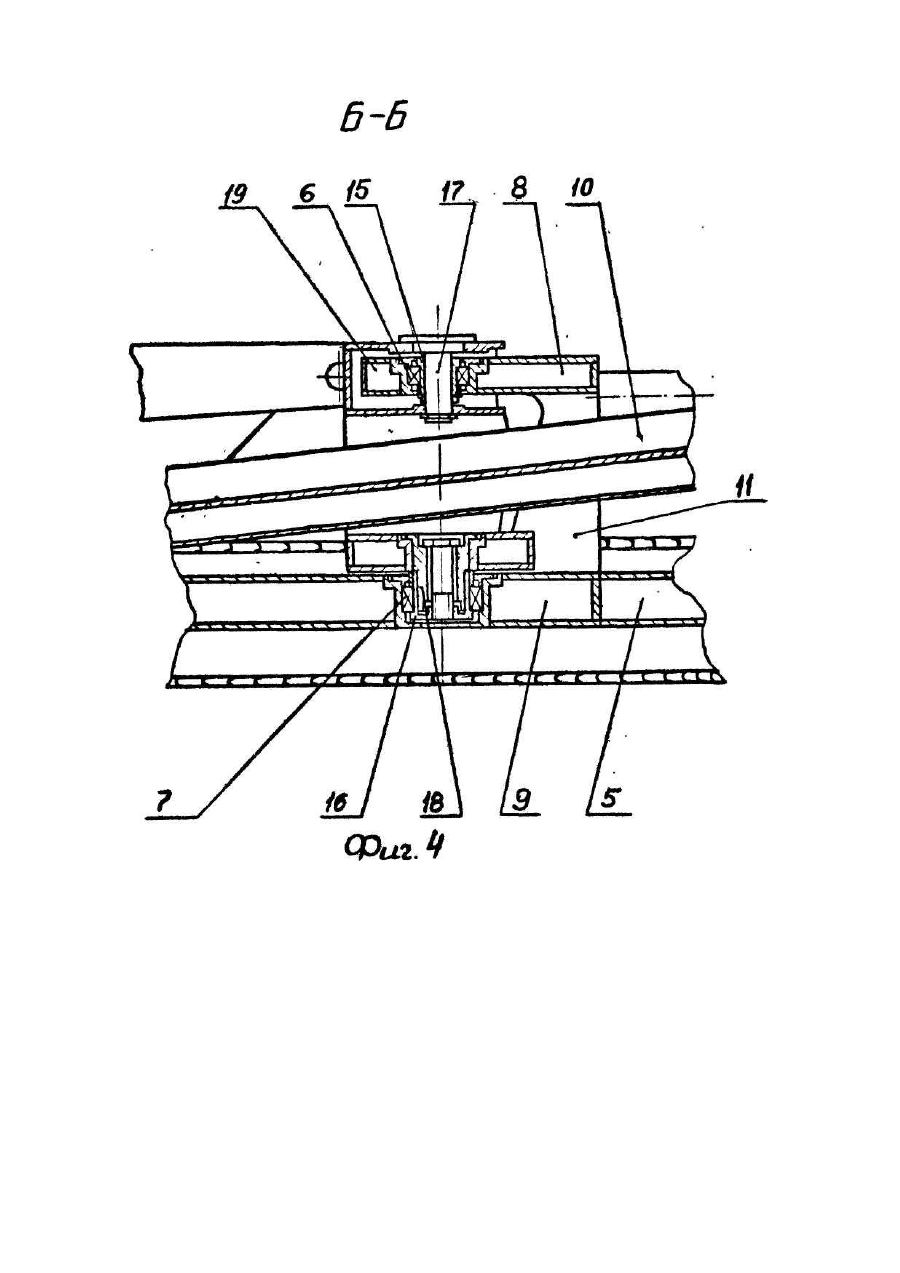

Изобретение относится к проходческим комбайнам со стреловидным исполнительным органом, используемым в горной промышленности, преимущественно в угольной. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является горнопроходческий комбайн, включающий раму, центрально расположенный конвейер с неподвижной относительно корпуса промежуточной секцией и стреловидный исполнительный орган с поворотной турелью, верхняя и нижняя шарнирные опоры которой установлены над и под конвейером, при этом опоры поворотной турели исполнительного органа смонтированы на вертикальной оси, жестко закрепленной на раме комбайна и снабженной окном для конвейера, расположенным между опорами. Недостатком этого решения является консольное закрепление в раме комбайна оси, на которой установлены опоры поворотной турели. Это снижает жесткость и прочность подвески исполнительного органа и вызывает необходимость иметь неподвижную секцию конвейера для дополнительного закрепления оси турели. Основной задачей изобретения является повышение прочности и жесткости подвески поворотной турели исполнительного органа к раме комбайна, а так же упрощение конструкции комбайна и монтажнодемонтажных операций в шахте за счет уменьшения количества промежуточных деталей и связей в основных узлах комбайна. Поставленная задача решена таким образом: в горнопроходческом комбайне, состоящем из погрузочного устройства с центрально расположенным конвейером, рамы комбайна и стреловидного исполнительного органа с поворотной турелью, шарнирные опоры которой расположены над и под конвейером, согласно изобретению, рама комбайна выполнена в поперечном сечении в форме замкнутого портала. Боковые вертикальные стойки портала жестко связаны между собой поперечинами, расположенными над и под конвейером. В средней части поперечин установлены шарнирные опоры поворотной турели. Шарнирные опоры поворотной турели выполнены с полыми осями, в которых установлены шипы, связывающие турель с рамой комбайна. Кронштейн вынесен в сторону исполнительного органа. Верхняя поперечина, расположенная над конвейером имеет вынесенный в сторону исполнительного органа кронштейн с отверстием, в котором установлена шарнирная опора турели. Такая конструкция обеспечивает максимально возможное в пределах высоты комбайна расстояние между опорами поворотной турели исполнительного органа, которые установлены в жесткой цельной раме комбайна. При максимальном расстоянии между опорами поворотной турели усилия в опорах турели имеют минимальные величины. Минимальны так же смещения режущего органа из-за неизбежных люфтов в шарнирных опорах. Предложенная конструкция таким образом имеет по сравнению с известными большую прочность, жесткость, минимальное количество преимущественных деталей и минимальное количество обрабатываемых при изготовлении сопрягаемых поверхностей. Уменьшается так же трудоемкость монтажнодемонтажных работ в шахте на месте применения комбайна. Кронштейн на верхней поперечине позволяет разнести по длине комбайна корпус турели и стойки портала и таким образом обеспечивается место для выполнения последних жесткими и прочными. На фиг. 1 и 2 изображен горнопроходческий комбайн, вид сбоку и сверху соответственно; на фиг. 3 - то же, поперечное сечение, на фиг. 4 - разрез Б-Б на фиг. 2. Горнопроходческий комбайн состоит из исполнительного органа 1, связанного с поворотной турелью 2 посредством шарнира 3 и гидроцилиндров 4. Поворотная турель 2 связана с рамой 5 комбайна соосными шарнирными опорами 6 и 7. Опоры 6 и 7 установлены в поперечинах 8 и 9 рамы 5 комбайна. Поперечины 8 и 9 расположены соответственно над и под конвейером 10 и жестко связаны со стойками 11 и 12 рамы 5 комбайна и таким образом образуют замкнутый портал, внутри которого расположен конвейер 10. Поворотная турель 2 связана с рамой 5 комбайна гидроцилиндрами 13 и 14. Шарнирные опоры 6 и 7 могут быть выполнены с полыми осями 15 и 16, в которых установлены шипы 17, 18, закрепленные в поворотной турели 2. На верхней поперечине 8 жестко закреплен кронштейн 19 с отверстием для верхней опоры 6 поворотной турели 2. При работе комбайна исполнительный орган поворачивается при горизонтальной подаче вокруг вертикальной оси шарнирных опор 6 и 7 гидроцилиндрами 13 и 14. При вертикальной подаче исполнительный орган поворачивается вокруг горизонтальной оси шарнира 3 гидроцилиндрами 4. Разрушенная исполнительным органом 1 порода грузится на конвейер 10 и дальше подается вшахтные транспортные средства.
