Вугільний комбайн для крутих пластів
Номер патенту: 19174
Опубліковано: 25.12.1997
Автори: Гелюх Віктор Степанович, Коденко Борис Олексійович, Ільін Анатолій Ільіч, Першин Валентин Федорович, Гарячий Володимир Григорович, Васильєв Олександр Григорович, Ковальов Валерій Дмитрович
Формула / Реферат
Угольный комбайн для крутых пластов, включающий корпус, в котором расположены двигатель и редуктор привода исполнительного органа, выполненного в виде двух барабанов, один из которых жестко закреплен в корпусе редуктора, а другой - установлен на поворотной рукояти, шарнирно соединенной с корпусом редуктора, отличающийся тем, что он снабжен коробчатой шестерней и имеющей цапфу крышкой, жестко закрепленной в консольной части редуктора, причем поворотная рукоять с одним из барабанов расположена впереди редуктора, по ходу движения комбайна, и установлена в консольной его части посредством опор качения, а другой барабан закреплен в консольной части редуктора посредством приводного вала один конец которого размещен внутри корпуса поворотной рукоятки посредством соосно расположенных с ним опор и кинематически связан коробчатой шестерней, закрепленной на цапфе, для передачи вращения приводному валу второго барабана посредством шестерни установленной на последнем между опорами качения.
Текст

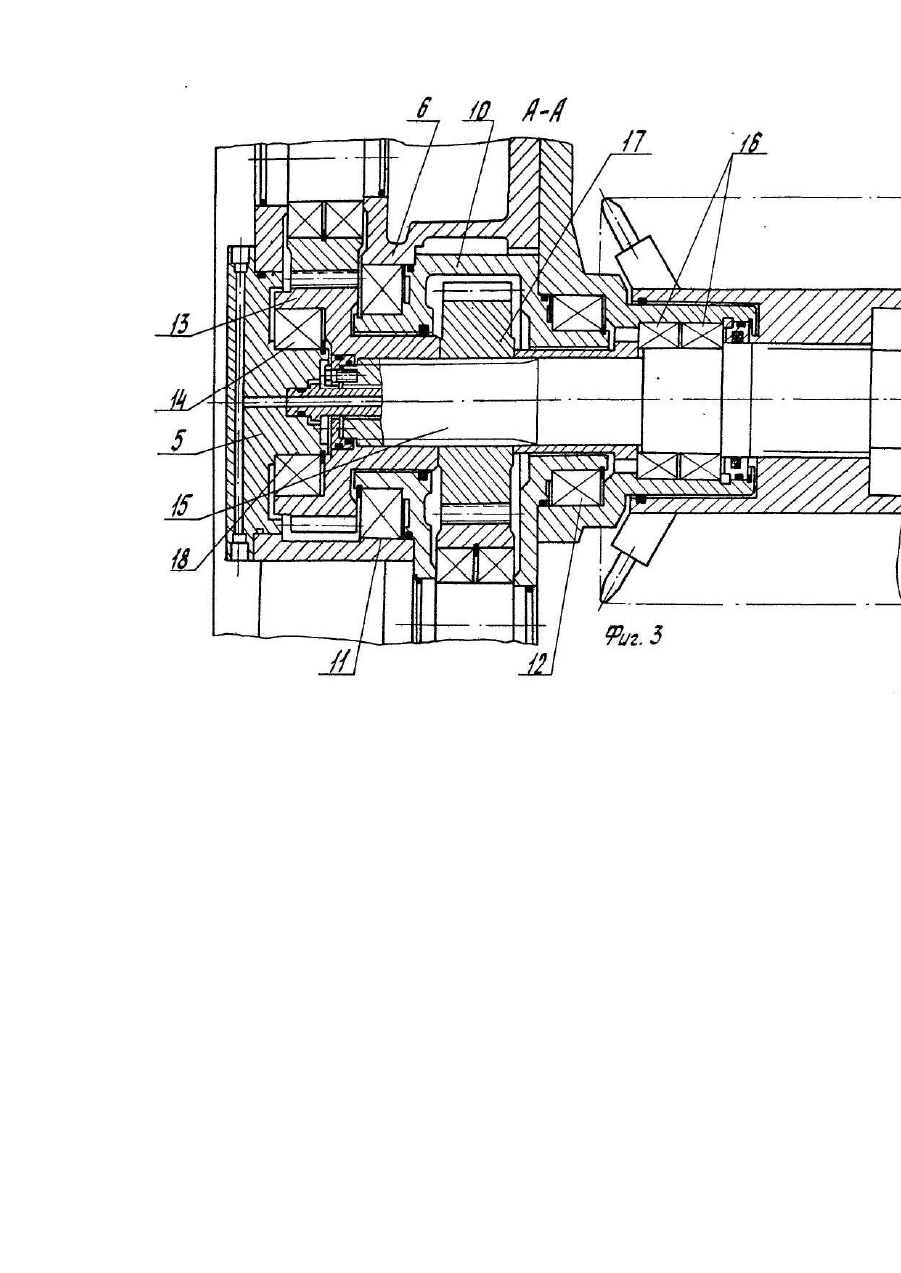

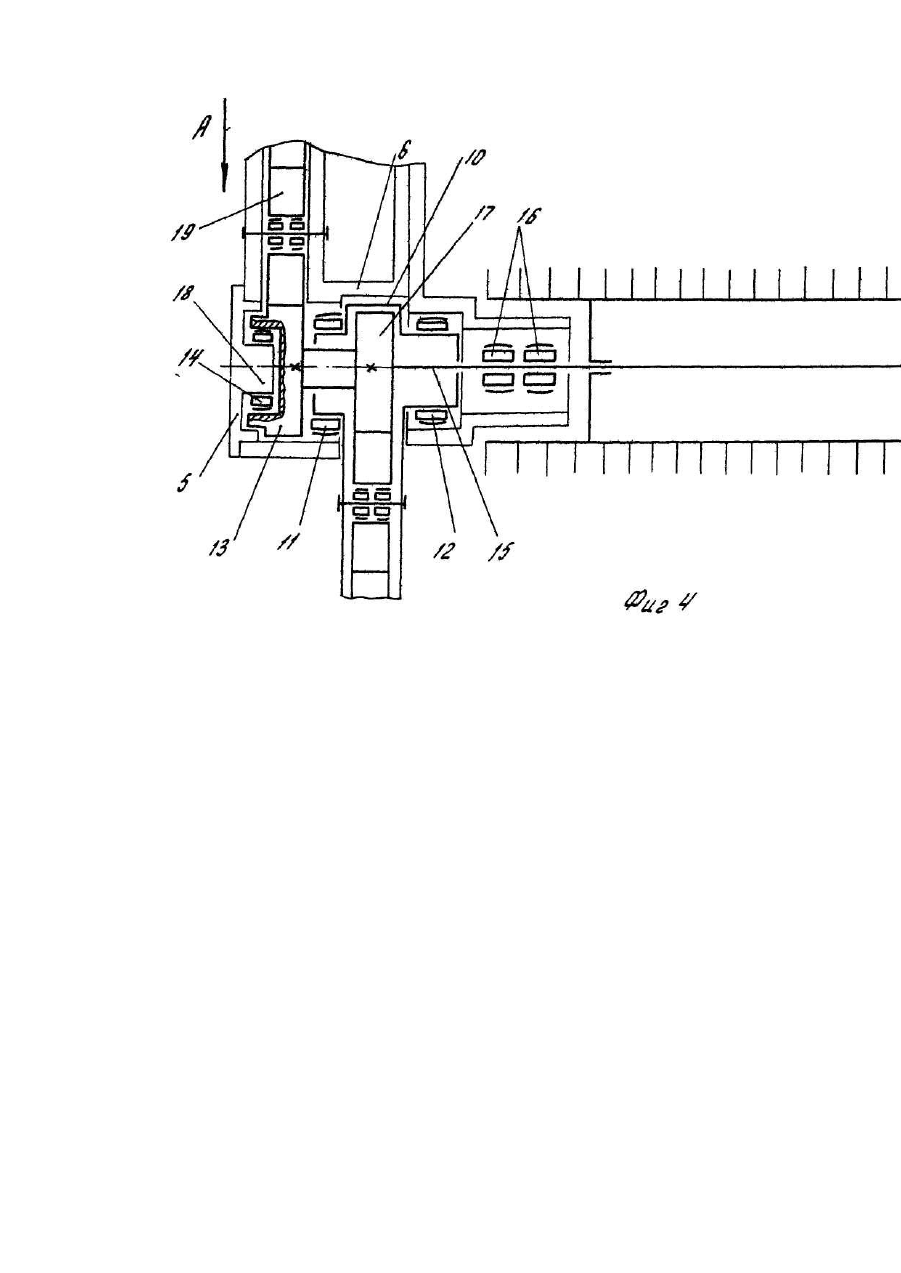

Изобретение относится к горношахтному оборудованию для механизации ведения очистных работ при выемке угля на пластах крутого и круто-наклонного залегания. Цель изобретения - повышение надежности работы на пластах со сложной гипсометрией. На фиг. 1 изображен предлагаемый комбайн, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез АА по расточкам консольной части редуктора привода с элементами кинематики и опорами рукояти и второго барабана; на фиг. 4 - кинематическая схема узла сопряжения коробчатой шестерни с опорами рукояти и второго вала. Угольный комбайн состоит из редуктора 1 привода исполнительного органа, исполнительного органа включающего режущий барабан 2 закрепленный в консольной части редуктора и режущий барабан 3 закрепленный на поворотной рукояти 4, несущей крышки 5 консольной части редуктора 6, двигателя 7, прицепного устройства 8, гидроцилиндра 9 регулировки положения барабана 3, корпуса 10 поворотной рукояти с опорами качения 11 и 12, коробчатой шестерни 13 с опорой вала 15 второго барабана с опорными элементами 16, шестерни 17 передачи вращения на регулируемый режущий барабан, цапфы 18 несущей крышки 5 и шестерни 19 приводящей во вращение коробчатую шестерню 13. В процессе работы комбайна в сложной гипсометрии пласта режущий барабан 3 закрепленный на поворотной рукояти 4 за счет гидроцилиндра 9 имеет возможность изменять свое положение по мощности вынимаемого пласта, от почвы до кровли пласта независимо от их условий залегания, чем обеспечивает выемку угля в необходимом направлении и образует выработанное пространство для прохода корпуса комбайна. Барабан 2 в этом случае является вспомогательным и обрабатывает оставшиеся неровности у кровли или у почвы пласта. При качании корпус поворотной рукояти свободно проворачивается на опорах качения 11 и 12, выполненных, например, на шарикоподшипниках. Опоры находятся в обильной среде смазки и надежно защищены от попадания из внешней среды угольного штыба. В процессе работы вращения к режущим барабанам передается от коробчатой шестерни 13 непосредственно через вал 15 второму барабану 2 и через шестерню 17 на регулируемый барабан 3. Вал 15 вместе с барабаном 2 зафиксирован в осевом направлении на подшипниковых опорах 16 и подвижно через коробчатую шестерню 13 на подшипниковой опоре 14 смонтированной на цапфе 18 несущей крышке 5 консольной части 6 редуктора привода исполнительного органа, а передача вращения к коробчатой шестерни 13 от редуктора 1 привода исполнительного органа осуществляется чрез шестерню 19.
ДивитисяДодаткова інформація
Назва патенту англійськоюCoal combine for steep seams
Автори англійськоюKodenko Borys Oleksiiovych, Hariachyi Volodymyr Hryhorovych, Vasyliev Oleksandr Hryhorovych, Geliukh Viktor Stepanovych, Ilin Anatolii Illich, Pershun Valentyn Fedorovych, Kovaliov Valerii Dmytrovych
Назва патенту російськоюУгольный комбайн для крутых пластов
Автори російськоюКоденко Борис Алексеевич, Горячий Владимир Григорьевич, Васильев Александр Григорьевич, Гелюх Виктор Степанович, Ильин Анатолий Ильич, Першин Валентин Федорович, Ковалев Валерий Дмитриевич
МПК / Мітки
МПК: E21C 27/00
Мітки: вугільній, пластів, крутих, комбайн
Код посилання
<a href="https://ua.patents.su/3-19174-vugilnijj-kombajjn-dlya-krutikh-plastiv.html" target="_blank" rel="follow" title="База патентів України">Вугільний комбайн для крутих пластів</a>
Стругова установка для крутих пластів
Номер патенту: 18239
Опубліковано: 25.12.1997
Автори: Овчаров Володимир Семенович, Шаповал Микола Опанасович, Мельничук Юрій Омелянович, Доронін Олександр Дмитрович, Герасименко Володимир Федорович
МПК: E21C 27/32
Мітки: пластів, стругова, установка, крутих
Формула / Реферат:
Струговая установка для крутых пластов, включающая привод, исполнительный орган в виде соединенных гибкой нитью стругов с присоединительным элементом на одном конце исполнительного органа для присоединения тягового органа и груз для прижатия исполнительного органа к забою, выполненный с выемкой для размещения исполнительного органа и с отверстием для размещения присоединительного элемента и шарнирно соединенный с другим концом исполнительного...
Спосіб виїмки крутих вугільних пластів багатоструговою установкою
Номер патенту: 7883
Опубліковано: 26.12.1995
Автори: Овчаров Володимир Семенович, Алишев Микола Олександрович, Герасименко Володимир Федорович, Шаповал Микола Панасович
МПК: E21C 41/18
Мітки: пластів, спосіб, багатоструговою, вугільних, виїмки, крутих, установкою
Формула / Реферат:
Способ выемки крутых угольных пластов многоструговой установкой, включающий отбойку угля посредством возвратно-поступательного движения стругов вдоль линии забоя с одновременным их перемещением на забой, отличающийся тем, что, с целью повышения эффективности выемки угля отбойку угля стругами ведут с амплитудой возвратно-поступательного движения каждого струга в прямом направлении большей, чем амплитуда движения в обратном направлении, при...
Механізований комплекс для тонких крутих пластів з діагональним вибоєм
Номер патенту: 7538
Опубліковано: 29.09.1995
Автори: Діденко Павло Пилипович, Косарєв Іван Васильович, Лаптєв Анатолій Григорович, Сошенко Ігор Микитович, Андрєєв Георгій Володимирович, Косарєв Василь Васильович
МПК: E21D 23/14, E21D 23/08
Мітки: пластів, тонких, крутих, комплекс, механізований, діагональним, вибоєм
Формула / Реферат:
Механизированный комплекс для тонких крутых пластов с диагональным забоєм, включающий базовую балку с направляющими хвостовиками, шарнирно связанными с ней одними концами с возможностью поворота в плоскости передвижения крепи, гидродомкраты передвижки, шарнирно связанные одними концами с базовой балкой, другие концы которых шарнирно закреплены на секциях крепи, которые последовательно расположены между направляющими хвостовиками и связаны...
Опускне пневматичне кріплення для крутих пластів
Номер патенту: 15676
Опубліковано: 30.06.1997
Автори: Ніколенко Микола Олексійович, Фрідман Геннадій Михайлович, Гродзинський Петро Якович, Гуренко Віктор Васильович, Розенталь Мойсей Борисович
МПК: E21D 11/14
Мітки: пластів, кріплення, опускне, крутих, пневматичне
Формула / Реферат:
(57) Опускная пневматическая крепь для крутых пластов, включающая линейные секции и утяжеленную головную секцию, отличающаяся тем, что утяжеление головной секции выполнено в виде прикрепленной к ее нижнему концу заполненной жидкостью без избыточного давления дополнительной мягкой оболочки, диаметр которой меньше минимальной рабочей раздвижности крепи.
Очисний вугільний комбайн
Номер патенту: 18414
Опубліковано: 25.12.1997
Автори: Демяненко Михайло Якович, Пащенко Володимир Лазарович, Астахов Ніколай Алєксандровіч, Локшинський Станіслав Григорович, Юргілевич Володимир Антонович, Романенко Василь Омелянович
МПК: E21C 27/02
Мітки: очисний, комбайн, вугільній
Формула / Реферат:
Очистной угольный комбайн, включающий корпус, в котором размещены электроблок управления, по обеим сторонам которого расположены приводные блоки, соединенные с последними фиксирующими элементами и содержащие электродвигатели с центрирующими кольцами, кинематически связанные с механизмом подачи и исполнительными органами, установленными на поворотных редукторах с двух сторон корпуса, отличающийся тем, что он снабжен разгрузочными кольцами,...
