Рушниця пневматична гарпунна для підводної стрільби

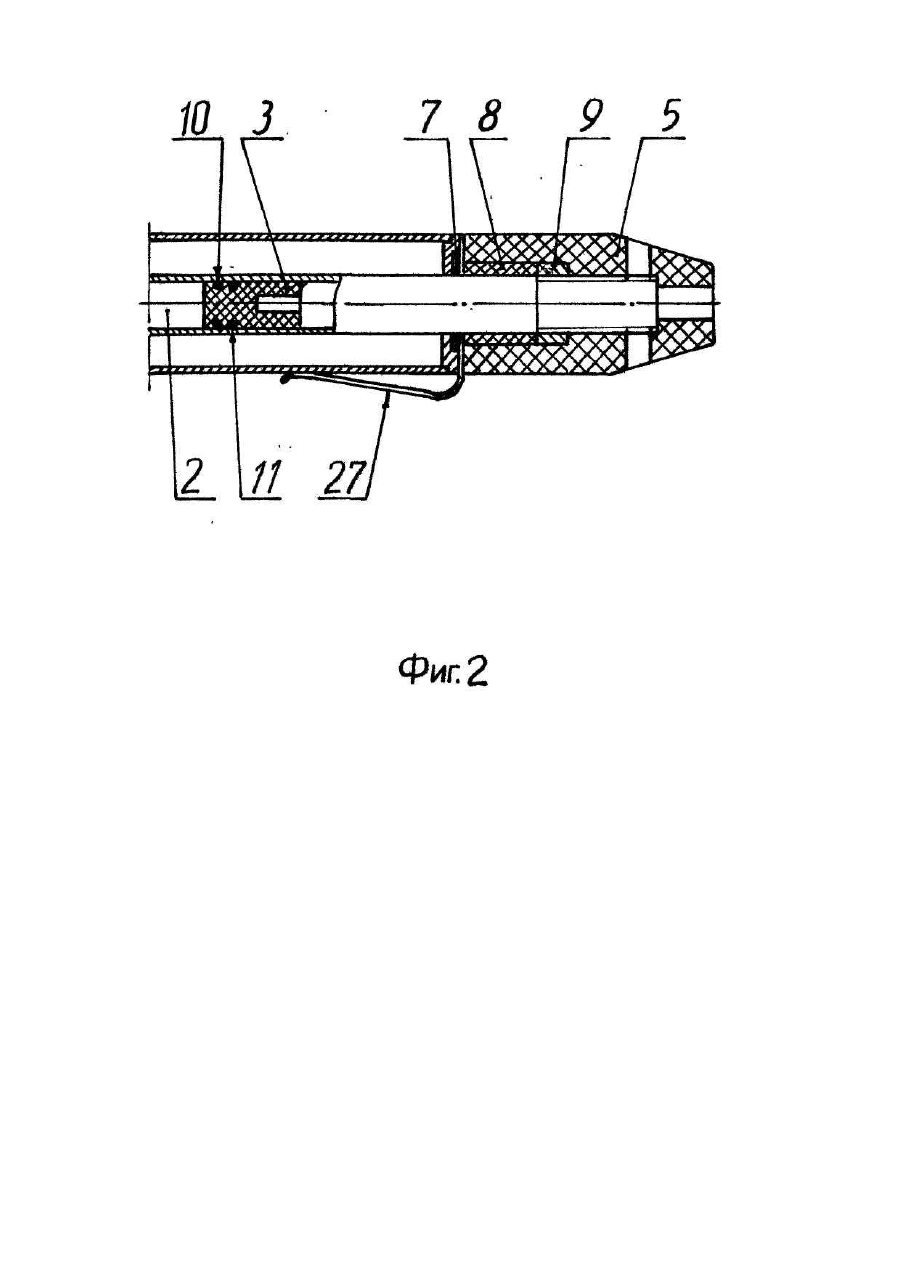

Изобретение относится к спортивному оружию, в частности к пневматическим гарпунным ружьям, и может быть использовано для подводной охоты, стрельбы в бассейне по подводным мишеням и стрельбы на воздухе. Наиболее близким по технической сущности является пневматическое гарпунное ружье [Авт.св. СССР № 365549, кл. F 41 В 11/08], содержащее клапанный механизм для производства выстрела и закачки ружья воздухом, ресивер, ствол с поршнем и гарпуном, спусковой механизм, рукоятку, амортизатор поршня, кольцо для регулировки мощности боя. Эта конструкция принципиально отличается от предыдущих тем, что выстрел происходит в результате открытия клапаном отверстия ствола, куда врывается воздух из ресивера и толкает по стволу поршень. Роль насоса выполняет тот же ствол в совокупности с поршнем. Эта конструкция отличается высокой надежностью спускового механизма, предотвращающего самопроизвольный выстрел. Однако этому ружью присущи следующие недостатки: - клапан открывается усилием пальца на спуске, а так как площадь клапана превышает площадь торцевой части ствола (более 1 см 2), то при давлении воздуха в ресивере 15-30 кг/см 2 мышечное усилие пальца должно превышать эти показатели. В этом состоит одна из главных проблем подводных ружей: для повышения мощности боя необходимо увеличить давление воздуха в ресивере или удлинить ствол. Длина ружья имеет пределы, поэтому остается один путь - повысить давление воздуха в ресивере. Но чем больше давление воздуха в ресивере, тем больше усилие на спуске, а значит снижается точность выстрела: - для уменьшения усилия на спуске увеличивает спусковой крючок и, соответственно, рукоятку - при этом усугубляется опрокидывающий момент и теряется точность выстрела; - в результате открытия клапана мышечным усилием пальца возникает неравномерность открытия ствола (дросселирование) - в итоге начальная скорость поршня ниже последующей (теряется мощность и снижается к. п. д.). Основным недостатком прототипа является непосредственное взаимодействие клапана со стволом, которое отличается большой протяженностью во времени и обусловлено значительными мышечными усилиями, прикладываемыми к спусковому механизму. В основу изобретения поставлена задача создания ружья пневматического гарпунного для подводной стрельбы, в котором усовершенствована конструкция спускового механизма, где обеспечивается использование энергии сжатого воздуха для открытия клапана, за счет этого достигается минимальное усилие на спуске, чем обеспечивается мгновенность выстрела. Благодаря введению плавающего затвора, как основного элемента спускового элемента спускового механизма, удалось исключить непосредственное взаимодействие клапана со стволом в момент спуска, приводящего к большим затратам мышечных усилий. Согласно изобретению, ружье пневматическое гарпунное для подводной стрельбы, содержащее раствор с расположенными в нем стволом с поршнем, надульником на стволе, съемным насосом и спусковым механизмом, в котором применен плавающий затвор с подпружиненным клапаном (где диаметр затвора превышает диаметр клапана) используется энергия сжатого воздуха автоматического мгновенного открытия полости ствола, сообщающегося с ресивером, в момент поворота шептала. Благодаря отличительному конструктивному признаку - спусковому механизму - получаем новый результат: - усилие на спуске минимальное и независящее от давления воздуха в ресивере; - отсутствует дросселирование, т.к. открытие клапана происходит мгновенно; - минимизируется опрокидывающий момент и стрельба становится более точной; - выстрел получается более резким, в результате чего возрастает скорость полета гарпуна; - увеличивается к.п.д. ружья. На фиг.1 изображено предлагаемое ружье, задняя часть со спусковым механизмом, продольный разрез; на фиг.2 - передняя часть ружья, продольный разрез. Ружье состоит из воздушного ресивера 1, размещенного в нем ствола 2 с поршнем 3, навинченного на ствол 2 корпуса клапана 4 и с другой стороны надульника 5. Ресивер 1 герметизируется с корпусом клапана 4 посредством резинового кольца 6, а со стволом 2 резиновым кольцом 7. Резиновое кольцо 7 поджимает втулка 8 под давлением гайки 9. Поршень 3 имеет два уплотнительных кольца 10 и 11. Спусковой механизм содержит в корпусе клапана 4 плавающий затвор 12 с клапаном 13, подпружиненным пружиной 14. Конический клапан 13 запирает торец ствола 2, упираясь в седле 15, чтобы обеспечить герметичность. Плавающий затвор 12 в закрытом положении фиксируется шепталом 16. Шептало 16 через рычаг 17 соединяется тягой 18 с курком 19. Курок 19 имеет предохранитель 20 и возвратную пружину 21. Рукоятка 22 крепится к ресиверу 1 посредством гайки 23, навинченной на болт 24, Ружье имеет автоматический лескосбрасыватель 25, упор 26 для закрытия плавающего затвора 12, скобу 27 для закрепления линя гарпуня, амортизирующее кольцо 28 затвора 12. Для закачки ружья может быть применен съемный насос в виде поршня с лепестковым клапаном. Ружье работает следующим образом. Сначала надо накачать ружье воздухом. Для этого со ствола 2 выкручивается надульник 5 и вынимает поршень 3, на гарпун навинчивается съемный насос и поступательными движениями через ствол 2 накачивают воздух в ресивер 1. Клапан 13 работает как золотник. После закачки в ствол 2 вставляют поршень 3 и навинчивают надульник 5. Ружье к работе готово. Для заряжения ружья необходимо нажать рукой на упор 26, дослав плавающий затвор 12 до фиксации с шепталом 16 (об этом извещает щелчок) наметать линь на скобу 27 и лескосбрасыватель 25, затем вставить гарпун в надульник 5 и дослать его до упора. Ружье заряжено. При нажатии на курок 19 тяга 18 упирается в рычаг 17 и поворачивает шептало 16 вокруг оси, открывая профиль канала корпуса 4, где плавающий затвор 12 с клапаном 13 может продольно перемещаться. Сжатый воздух отбрасывает плавающий затвор 12 с клапаном 13 от седла 15, открывая ствол 2, куда врывается воздух и выталкивает поршень 3 с гарпуном. Для повторения выстрела необходимо произвести процедуру, описанную выше. Таким образом, предложенное техническое решение имеет изобретательский уровень, т.к. разрешает противоречие: ружью предъявлено два взаимоисключающих требования - с одной стороны для точного выстрела нужно, чтобы прилагаемое усилие к курку было по возможности минимальным, а с другой стороны, нужен мощный выстрел, т.е. в ресивере должно быть высокое давление, а значит и большое усилие на курке. Снятие противоречия решением изобретательской задачи состоит в том, что использована конструкция, благодаря чему к курку прилагается только "минимальное" усилие для поворота шептала, а клапан автоматически открывает ствол под действием сжатого воздуха, используя "максимальное" усилие. Для подтверждения главного конструктивного отличия заявляемого изобретения от прототипа привожу формулу изобретения прототипа а/с 365549 F 41 В 11/08: "пневматическое гарпунное ружье для подводной стрельбы, содержащее ресивер для сжатого воздуха, насос, ствол с поршнем, амортизатор поршня с направляющей втулкой и дренажными отверстиями для выталкивания воды, рукоятку с спусковым механизмом и гарпун со съемным наконечником, отличающееся тем, что с целью упрощения конструкции путем использования поршня, гарпуны и ствола в качестве насоса, в нем поршень имеет осевое глухое отверстие с резьбой, перпендикулярное к нему сквозное поперечное отверстие, соединенное с параллельными оси отверстием, и проточку с помещенной в ней манжетой, а передний конец гарпуна имеет резьбу для крепления наконечника, соответствующую резьбе в осевом отверстии поршня". В результате сопоставительного анализа заявляемого изобретения с прототипом установлено, что предложенная конструкция имеет новые элементы и новые взаимосвязи между ними, что позволяет сделать вывод в соотве тствии ее критерию "новизна".
