Номер патенту: 19404

Опубліковано: 25.12.1997

Автор: Чеботарьов Григорій Аврамович

Завантажити PDF файл.

Формула / Реферат

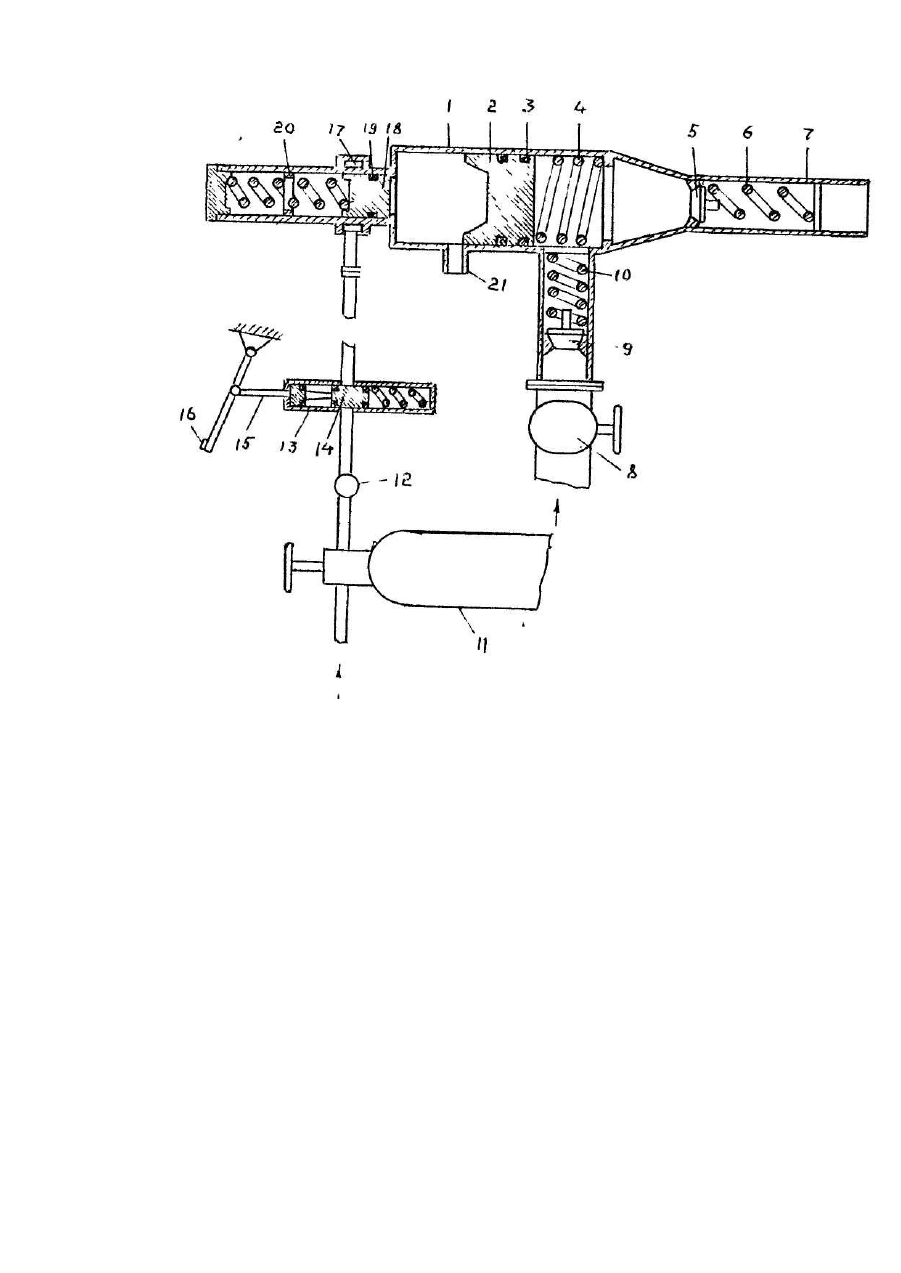

1. Огнеметная установка, содержащая цилиндрический корпус с поршнем, ствол с запорным устройством, жидкостную систему в виде бака с горючей жидкостью, устройство ее нагревания и трубопровод с задвижкой и подпружиненным клапаном, соединенный с корпусом между поршнем и стволом, воздушную систему в виде баллонов, воздуховода, редуктора и запорного устройства, подключенного к тыльной части корпуса, и пусковое устройство, отличающаяся тем, что корпус снабжен патрубком для выхода отработанного воздуха, поршень подпружинен, запорное устройство ствола выполнено в виде дифференциального клапана, а запорное устройство воздушной системы выполнено в виде золотниковой камеры с подпружиненным золотником и окнами, соединенными с воздуховодом, при этом пусковое устройство выполнено в виде цилиндра с двухсекционным поршнем, соединенным с воздуховодом, причем поршень кинематически связан с рабочим органом пускового устройства.

2. Огнеметная установка по п. 1, оτличающаяся тем, что в ней рабочий орган пускового устройства выполнен в виде педали.

3. Огнеметная установка по п. 1, οτличающаяся тем, что баллоны с сжатым воздухом подключены к компрессору.

Текст

Изобретение относится к оружию, предназначенному для поражения целей горючей жидкостью. Прототипом является огнеметная установка танка Т-55, содержащая цилиндрический корпус с поршнем, ствол с запорным устройством, жидкостную систему в виде бака с горючей жидкостью, устройства ее нагнетания в виде насоса и трубопровода с задвижкой и подпружиненным клапаном, соединенного с корпусом между поршнем и стволом, и воздушн ую систему в виде баллонов, воздухо вода, редуктора и запорного устройства, подключенного к тыльной части корпуса, а также пусковое устройство [1]. Недостаток известной огнеметной установки определяется ее конструктивной и эксплуатационной сложностью. Горючая жидкость подается в полость корпуса под воздействием сжатого воздуха при этом, воздух соприкасается с горючей жидкостью, "зажигание производится внутри огнеметной установки и большая часть ее сгорает в полете. Установка рассчитана на 12 выстрелов. В основу изобретения поставлена задача создания огнеметной установки в которой устранены конструктивные и эксплуатационные сложности известной установки рассчитанной всего на 12 выстрелов, причем горючая жидкость в ней не соприкасается с воздухом, обеспечивается порционный выброс горючей жидкости в автоматическом режиме до полной ее выработки и за счет этого достигается повышение эффективности действия огнеметной установки. Поставленная задача решается тем, что в огнеметной установке, содержащей цилиндрический корпус с поршнем, ствол с запорным устройством, жидкостную систему в виде бака с горючей жидкостью, устройства для ее нагнетания и трубопровода с задвижкой и подпружиненным клапаном, соединенного с корпусом между поршнем и стволом, воздушную систему в виде баллонов, воздуховода, редукторам запорного устройства, подключенного к тыльной части корпуса, и пусковое устройство, согласно изобретению корпус снабжен патрубком для выпуска отработанного воздуха, поршень - подпружинен, запорное устройство ствола выполнено в виде дифференциального клапана, а запорное устройство воздушной системы выполнено в виде золотниковой камеры с подпружиненным золотником и окнами, соединенными с воздуховодом, при этом пусковое устройство выполнено в виде цилиндра с двухсекционным поршнем, соединенным с воздуховодом, причем поршень кинематически связан с рабочим органом, выполненным в виде педали, а баллоны с сжатым воздухом подключены к компрессору. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что в огнеметной установке корпус снабжен патрубком для выпуска отработанного воздуха, поршень подпружинен, запорное устройство ствола выполнено в виде дифференциального клапана, а запорное устройство воздушной системы выполнено в виде золотниковой камеры с подпружиненным золотником и окнами соединенными с воздуховодом, при этом пусковое устройство выполнено в виде цилиндра с двухсекционным поршнем, соединенным с воздуховодом, причем поршень кинематически связан с рабочим органом в виде педали. Этим определяется технический результат - обеспечивается порционный выброс горючей жидкости в автоматическом режиме до полной ее выработки и за счет этого достигается повышение эффективности действия огнеметной установки. На чертеже представлен продольный разрез предложенной огнеметной установки. Огнеметная установка содержит жидкостную систему в виде бака с горючей жидкостью, устройство для ее нагнетания в виде насоса и трубопроводы (не показано). Цилиндрический корпус 1, в котором размещен поршень 2 с манжетами 3 и демпферная пружина 4. Дифференциальный клапан 5 с пружиной 6 запирает ствол 7. Задвижка 8 регулирует подачу горючей жидкости от насоса через клапан 9 с пружиной 10 в корпус 1. Сжатый воздух от компрессора (не показан) поступает в воздушный баллон 11 и через воздухо вод (не показан) и редуктор 12 - в пусковое устройство, содержащее цилиндр 13, в котором установлен с возможностью перемещения подпружиненный двухсекционный поршень 14 со штоком 15 и рабочий орган выполненный в виде педали 16. Пусковое устройство соединено с золотниковой камерой 17, окна в которой перекрываются подпружиненным золотником 18 с манжетой 19. Упорное кольцо 20 ограничивает ход золотника 18. Отработанный воздух вы ходит через патрубок 21. Огнеметная установка работает следующим образом. Горючая жидкость под давлением от насоса через задвижку 8 и клапан 9 поступает в носовую часть корпуса 1. Поршень 2, под воздействием горючей жидкости перемещается в тыльную сторону, перекрывая при этом, патрубок 21 и сжимая воздух в тыльной части корпуса 1. Золотник 18 отходит о т упорного кольца 20 и открывает окна золотниковой камеры 17. При нажатии на педаль 16, усилие через шток 15 передается на поршень 14, перемещаясь он открывает доступ сжатого воздуха из баллона 11 через редуктор 12 в золотниковую камеру 17. Поступая во внутреннюю тыльную часть полости корпуса 1, сжатый воздух воздействует на поршень 2, который, перемещаясь вперед, выбрасывает через ствол 7 порцию горючей жидкости. Таким образом, предложенная огнеметная установка, кроме простоты своей конструкции, обеспечивает порционную выдачу горючей жидкости в автоматическом режиме, пока нога стрелка находится на педали, при этом определяется возможность применения сомовозгорающихся жидкостей.

Дивитися

Додаткова інформація

Назва патенту англійською

Chebotariovs flame throwing unit

Автори англійською

Chebotariov Hryhorii Avramovych

Назва патенту російською

Огнеметная установка чеботарева

Автори російською

Чеботарев Григорий Аврамович

МПК / Мітки

МПК: F41H 9/00

Мітки: чеботарьова, установка, вогнеметна
