Пневматична рушниця для підводного полювання

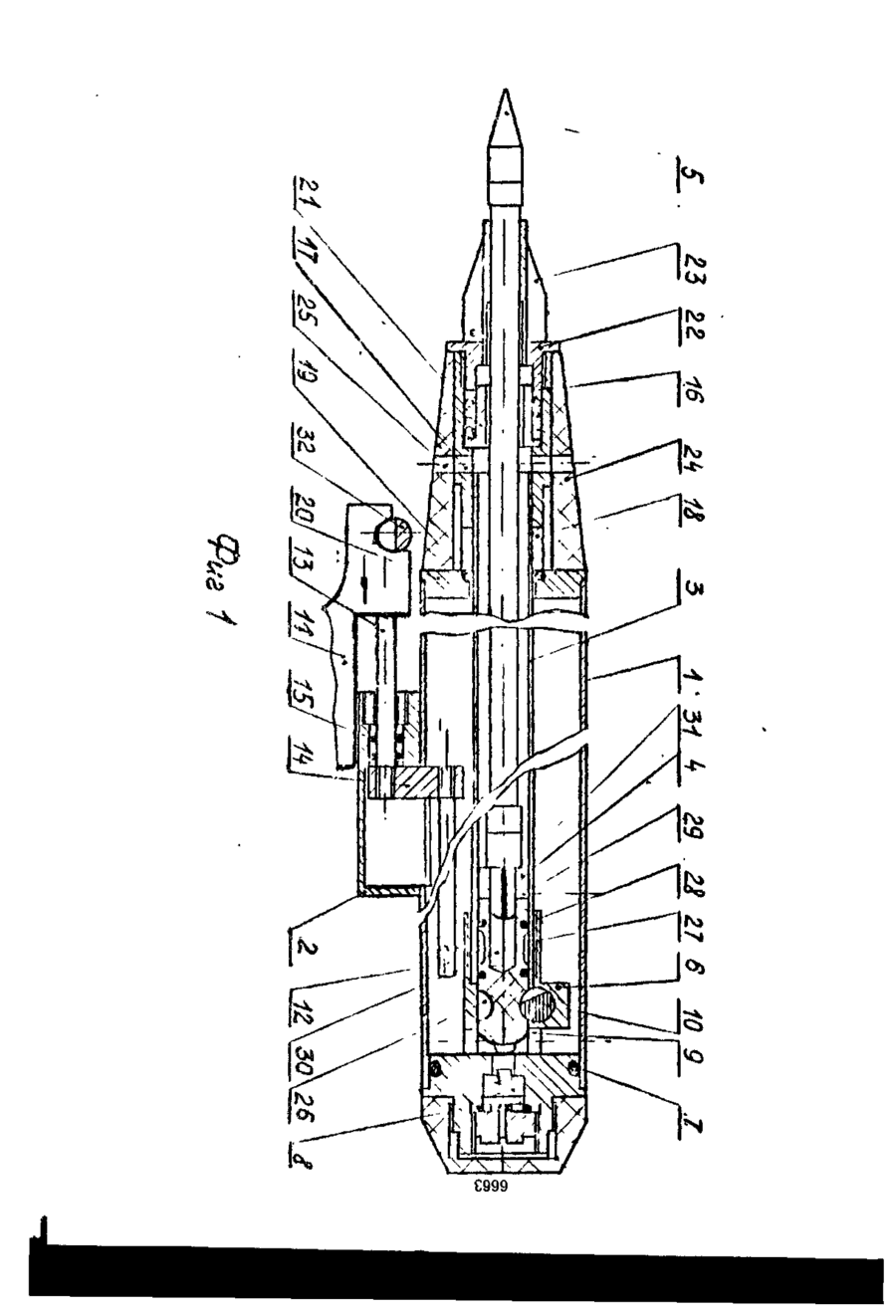

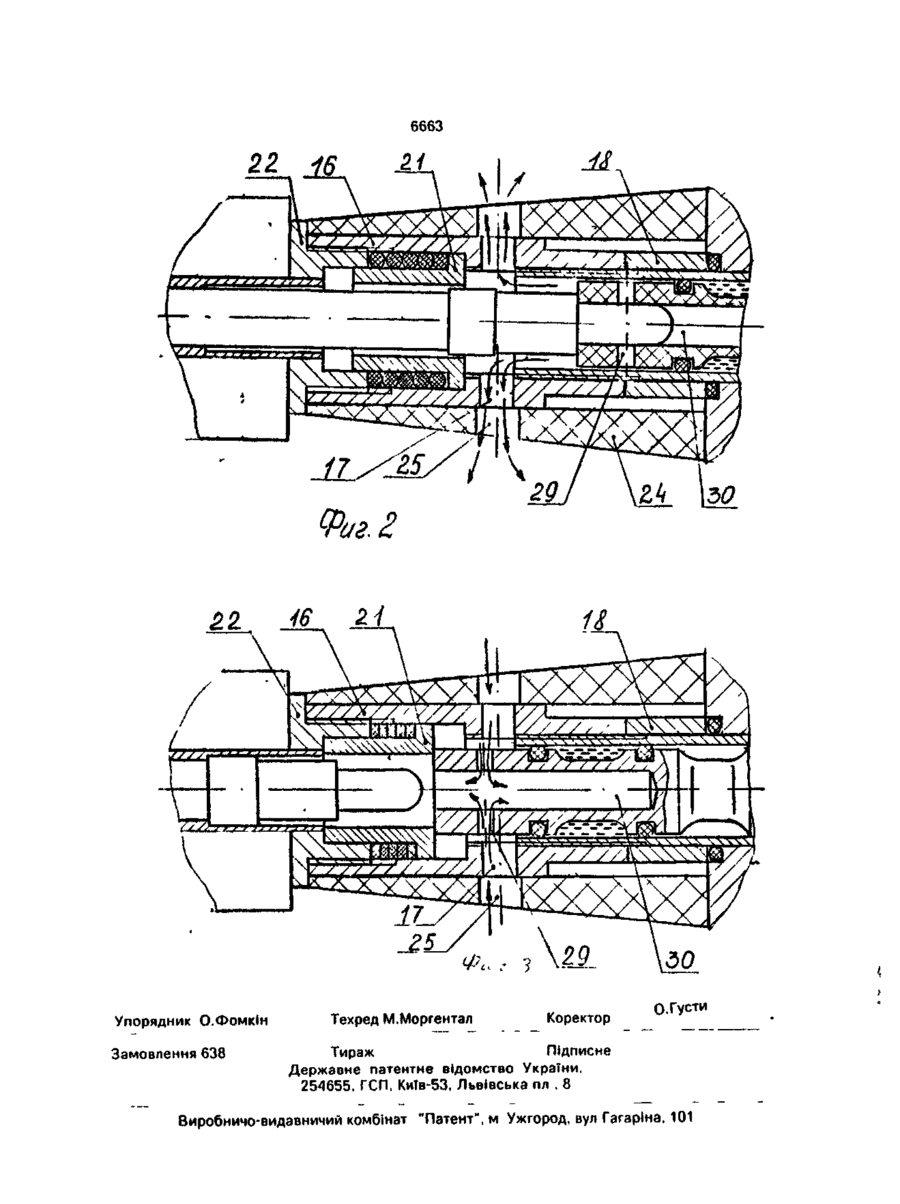

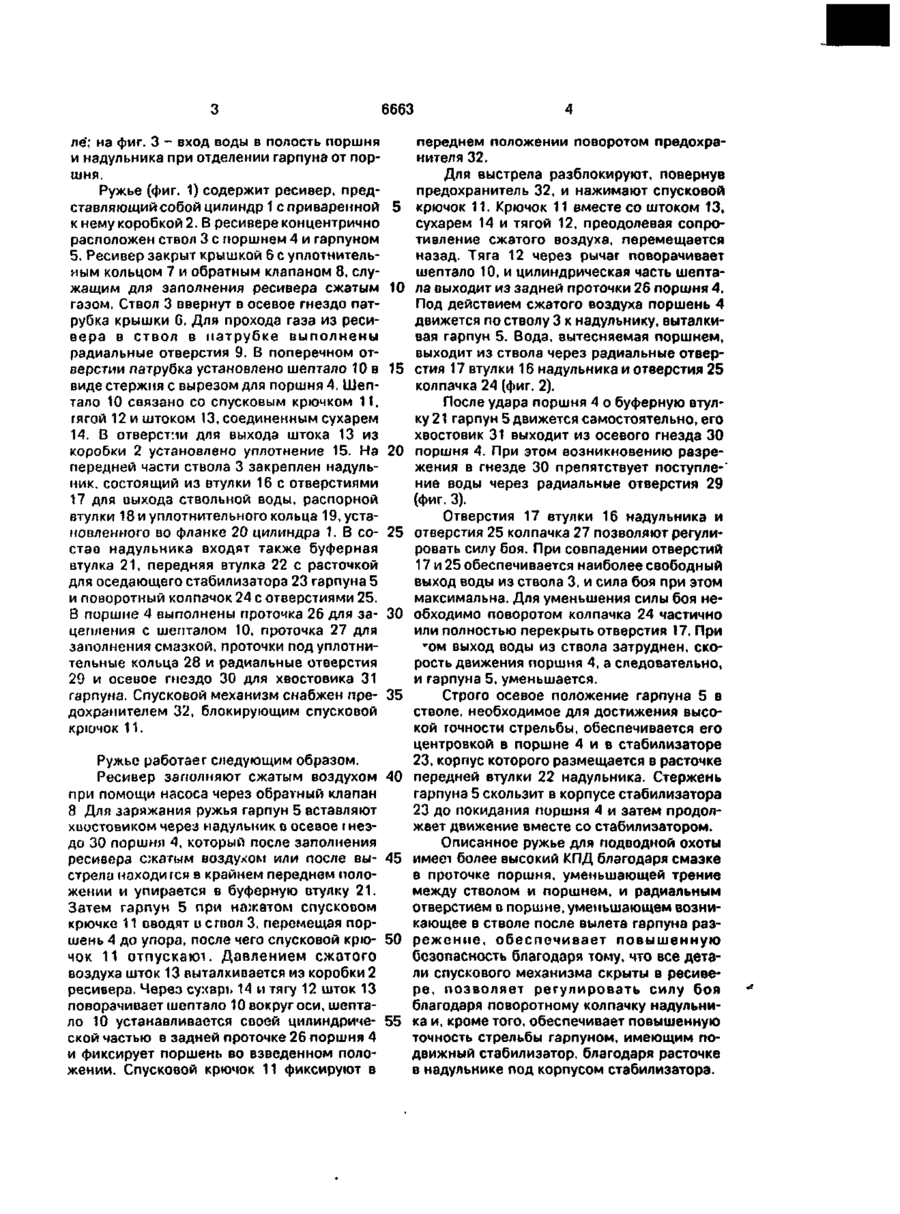

1. Пневматическое ружье для подводной охоты, содержащее ресивер, ствол, закрепленный в патрубке крышки ресивера, поршень, надульник и спусковой механизм, включающий спусковой крючок, тягу и шептало с рычагом, о т л и ч а ю щ е е с я тем, что в нем шептало спускового механизма установлено в патрубке крышки ресивера, поршень выполнен с передней протечкой для взаимодействия с шепталом и радиальными отверстиями для устранения разрежения в стволе после вылета гарпуна, а надульник выполнен с радиальными отверстиями для прохода воды и снабжен поворотным колпачком с отверстиями для регулировки силы боя. 2. Пневматическое ружье по п. 1, о т л ич а ю щ е е с я тем, что в нем надульник выполнен с расточкой под корпус подвижного стабилизатора. С > Изобретение относится к подводному спортивному снаряжению, а именно - к пневматическим ружьям для подводной охоты. Известно пневматическое ружье ддя подводной охоты, содержащее ствол с расположенным внутри него поршнем, надульник, ресивер и спусковой механизм [1]. В этом ружье, расположенные снаружи детали спускового механизма создают опасность несанкционированного выстрела. При выходе гарпуна из поршня и надульника в конце выстрела появляющееся разрежение в стволе тормозит движение гарпуна. Целью изобретения является повышение безопасности и КПД ружья, а также повышение точности стрельбы гарпуном, имеющим подвижный стабилизатор. Эта цель достигается тем, что в пневматическом ружье для подводной охоты, содержащем ресивер, ствол, закрепленный в патрубке крышки ресивера, поршень, надульник и спусковой механизм, включающий спусковой крючок, тягу и шептало с рычагом, согласно изобретению, шаптало спускового механизма установлено в патрубке крышки ресивера, поршень выполнен с передней проточкой для смазки, задней проточкой для взаимодействия с шепталом и радиальными отверстиями для устранения разрежения в стволе после вылета гарпуна, а надульник выполнен с радиальными отверстиями для прохода воды и ензбжен поворотным колпачком с отверстиями для регулировки силы боя. Кроме того, надульник может быть выполнен с расточкой под корпус подвижного стабилизатора гарпуна. Сущность изобретения поясняется чертежами, где на фиг. 1 представлен общий вид ружья в продольном сечении; на фиг. 2 - схема выхода воды из ствола при выстре о» о о со О 6663 ле; на фиг. 3 - вход воды в полость поршня и надульника при отделении гарпуна от поршня. Ружье (фиг. 1) содержит ресивер, представляющий собой цилиндр 1 с приваренной 5 к нему коробкой 2. В ресивере концентрично расположен ствол 3 с поршнем 4 и гарпуном 5. Ресивер закрыт крышкой 6 с уплотнительиым кольцом 7 и обратным клапаном 8, служащим для заполнения ресивера сжатым 10 газом. Ствол 3 ввернут в осевое гнездо патрубка крышки 6. Для прохода газа из ресивера в ствол в патрубке выполнены радиальные отверстия 9. В поперечном отверстии патрубка установлено шептало 10 в 15 виде стержня с вырезом для поршня 4. Шептало 10 связано со спусковым крючком 11, гягой 12 и штоком 13, соединенным сухарем 14. В отверстии для выхода штока 13 из коробки 2 установлено уплотнение 15. Иа 20 передней части ствола 3 закреплен надульник, состоящий из втулки 16 с отверстиями 17 для выхода ствольной воды, распорной втулки 18 и уплотнительного кольца 19, установленного во фланке 20 цилиндра 1. В со- 25 став надульника входят также буферная втулка 21, передняя втулка 22 с расточкой для оседающего стабилизатора 23 гарпуна 5 и поворотный колпачок 24 с отверстиями 25. В поршне 4 выполнены проточка 26 для за- 30 цепления с шепталом 10, проточка 27 для заполнения смазкой, проточки подуплотнительные кольца 28 и радиальные отверстия 29 и осевое гнездо 30 для хвостовика 31 гарпуна. Спусковой механизм снабжен пре- 35 дохранителем 32, блокирующим спусковой крючок 11. Ружье работает следующим образом. Ресивер заполняют сжатым воздухом при помощи насоса через обратный клапан 8 Для заряжания ружья гарпун 5 вставляют хвостовиком через надульник в осевое гнездо 30 поршня 4, который после заполнения ресивера сжатым воздухом или после выстрела находится в крайнем переднем положении и упирается в буферную втулку 21. Затем гарпун 5 при нажатом спусковом крючке 11 вводят о сгоол 3, перемещая поршень 4 до упора, после чего спусковой крючок 11 отпускают. Давлением сжатого воздуха шток 13 выталкивается из коробки 2 ресивера. Через сухарь 14 и тягу 12 шток 13 поворачивает шептало 10 вокруг оси, шептало 10 устанавливается своей цилиндримеской частью в задней проточке 26 поршня 4 и фиксирует поршень во взведенном положении. Спусковой крючок 11 фиксируют в 40 45 50 55 переднем положении поворотом предохранителя 32. Для выстрела разблокируют, повернув предохранитель 32, и нажимают спусковой крючок 11. Крючок 11 вместе со штоком 13, сухарем 14 и тягой 12, преодолевая сопротивление сжатого воздуха, перемещается назад. Тяга 12 через рычаг поворачивает шептало 10, и цилиндрическая часть шептала выходит из задней проточки 26 поршня 4. Под действием сжатого воздуха поршень 4 движется по стволу 3 к надульнику, выталкивая гарпун 5. Вода, вытесняемая поршнем, выходит из ствола через радиальные отверстия 17 втулки 16 надульника и отверстия 25 колпачка 24 (фиг. 2). После удара поршня 4 о буферную втулку 21 гарпун 5 движется самостоятельно, его хвостовик 31 выходит из осевого гнезда 30 поршня 4. При этом возникновению разрежения в гнезде 30 препятствует поступление воды через радиальные отверстия 29 (фиг. 3). Отверстия 17 втулки 16 надульника и отверстия 25 колпачка 27 позволяют регулировать силу боя. При совпадении отверстий 17 и 25 обеспечивается наиболее свободный выход воды из ствола 3, и сила боя при этом максимальна. Для уменьшения силы боя необходимо поворотом колпачка 24 частично или полностью перекрыть отверстия 17. При т ом выход воды из ствола затруднен, скорость движения поршня 4, а следовательно, и гарпуна 5, уменьшается. Строго осевое положение гарпуна 5 в стволе, необходимое для достижения высокой точности стрельбы, обеспечивается его центровкой в поршне 4 и в стабилизаторе 23, корпус которого размещается в расточке передней втулки 22 надульника. Стержень гарпуна 5 скользит в корпусе стабилизатора 23 до покидания поршня 4 и затем продолжает движение вместе со стабилизатором. Описанное ружье для подводной охоты имееі более высокий КПД благодаря смазке в проточке поршня, уменьшающей трение между стволом и поршнем, и радиальным отверстием о поршне, уменьшающем возникающее в стволе после вылета гарпуна разрежение, обеспечивает повышенную безопасность благодаря тому, что все детали спускового механизма скрыты в ресивере, позволяет регулировать силу боя благодаря поворотному колпачку надульника и, кроме того, обеспечивает повышенную точность стрельбы гарпуном, имеющим подвижный стабилизатор, благодаря расточке в надульнике под корпусом стабилизатора. С999 / У х / / / /.К\\\\Ч-ЩУ/ /Л Упорядник О.Фомкін Замовлення 638 Техред М.Моргентал . Коректор '/1 \ О. Густи Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл . 8 Виробничо-видавничий комбінат "Патент", м Ужгород, вул Гагаріна, 101
