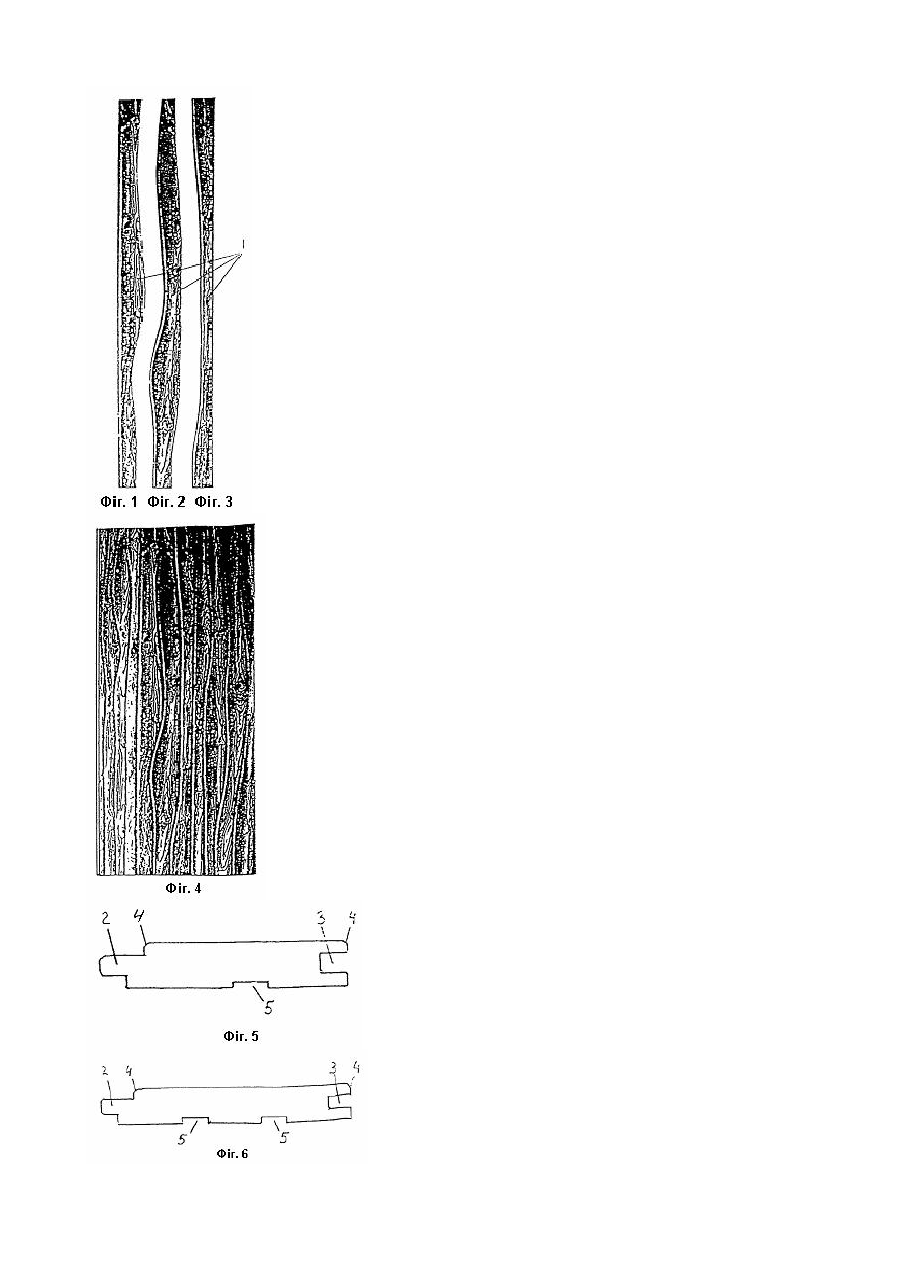

Обшивальна дошка

Корисна модель відноситься до оздоблювальних матеріалів, а точніше - до обшивальних дощок, які ще називають «вагонкою». Обшивальна дошка з одного боку має повздовжній шип, а з другого - паз. Над шипом і над пазом вона може мати прямі чи округлені фаски. На тильній стороні обшивальної дошки виконуються, як правило, повздовжні пази, які служать повітроводами. Вони необхідні для провітрювання тильної сторони дошки і запобігають появі конденсату. Загальним для всіх видів обшивальних дощок є те, що по всій довжині вони мають однакову ширину. Це призводить до деякої одноманітності обшитих поверхонь: їх утворюють однакові по ширині лицеві поверхні дощок з паралельними заглибленнями на стиках дощок. Для того, щоб в якійсь мірі згладити таку одноманітність, обшивальні дошки виконують в перерізі з різними профілями, утвореними заглибленнями і випуклостями різноманітних форм. Деякі профілі «євровагонки», різновиду «вагонки», можна бачити, наприклад, на [сайті http://www.eurowagonka.ru/produkt.htm]. Проте і при використанні таких дощок обшита поверхня зберігає одноманітну паралельність заглиблень і випуклостей. В основу корисної моделві поставлена задача розробити обшивальну дошку, за допомогою якої можна було урізноманітнити вигляд обшитої поверхні. Ця задача вирішується тим, що обшивальна дошка, яка з одного боку має повздовжній шип, а з другого паз, згідно з винаходом принаймні з одного боку виконана криволінійною. Над шипом і над пазом обшивальна дошка може мати прямі чи округлені фаски. На Фіг.1, 2 і 3 показано три обшивальні дошки; на Фіг.4 показана обшита поверхня, в якій використані дошки, зображені на Фіг.1, 2, 3; на Фіг.5 і 6 показані дві обшивальні дошки в перерізі; на Фіг.7 схематично показано процес виготовлення обшивальної дошки. Обшивальна дошка 1 з одного боку має повздовжній шип 2, а з другого - паз 3. Дошка може бути виконана криволінійною або з обох боків (Фіг.2), або тільки з одного боку (Фіг.1 і 3). Дошки, зображені на Фіг.5 і 6, над шипом 2 і над пазом 3 мають cкруглені фаски 4. На тильній стороні обшивальної дошки виконі повздовжні пази 5, які служать повітроводами. Зрозуміло, що обшивальні дошки можуть мати і інший профіль. Для того, щоб одержати криволінійність на одному боці дошки 1, її установлюють на столі 6, а зверху по всій довжині до неї притискують шаблон 7 необхідної конфігурації. Фрезу 8 і упорний диск 9 установлюють на одному валу 10. Під час фрезерування упорний диск 9 переміщується від одного краю до другого краю шаблону 7, а разом з ним по кривій, заданій шаблоном, переміщується фреза 8. На Фіг.7 показана фреза, яка виконує на одному боці дошки паз 3. Іншу фрезу застосовують для утворення на другому боці дошки шипа. В залежності від форми шаблону фреза врізається в дошку на більшу чи меншу відстань, роблячи бік дошки криволінійним. Прямолінійний бік дошки може бути виконаний і без застосування шаблону. Для продажу дошки комплектують по декілька штук. В комплект входить 3-7 дощок, при цьому у двох з них прямолінійний один бік, а у інших криволінійними є обидва боки. Для спрощення монтажу дошки комплекту нумеруються. У зборі вони утворюють секцію, в якій крайні дошки мають один прямолінійний бік. При цьому секції мають різну ширину, яка також вказується при продажу. Тому знаючи ширину поверхні, яку потрібно обшити, можна підібрати секції з необхідною сумою ширин. На Фіг.4 показана обшита поверхня, що складається з трьох секцій. Крайні секції мають по чотири дошки, середня секція складається з трьох дощок, показаних на Фіг.1, 2 і 3. Звичайно, при виготовленні обшивальних дощок згідно з корисною моделлю в стружку йде більше деревини, ніж при виготовленні традиційних обшивальних дощок. Проте це може компенсуватися тим, що в якості заготовок для виготовлення обшивальних дощок згідно з винаходом можуть використовуватися заготовки різної ширини, наприклад, від 50 до 200мм, в той час, як для виготовлення традиційних обшивальних дощок мають використовуватись тільки заготовки, з яких можна одержати обшивальні дошки стандартної ширини, наприклад 96мм з шипом. Але основна перевага обшивальних дощок згідно з винаходом полягає в тому, що з них можна одержати обшиті поверхні найрізноманітніших виглядів.
