Дошка для підлоги (мостина)

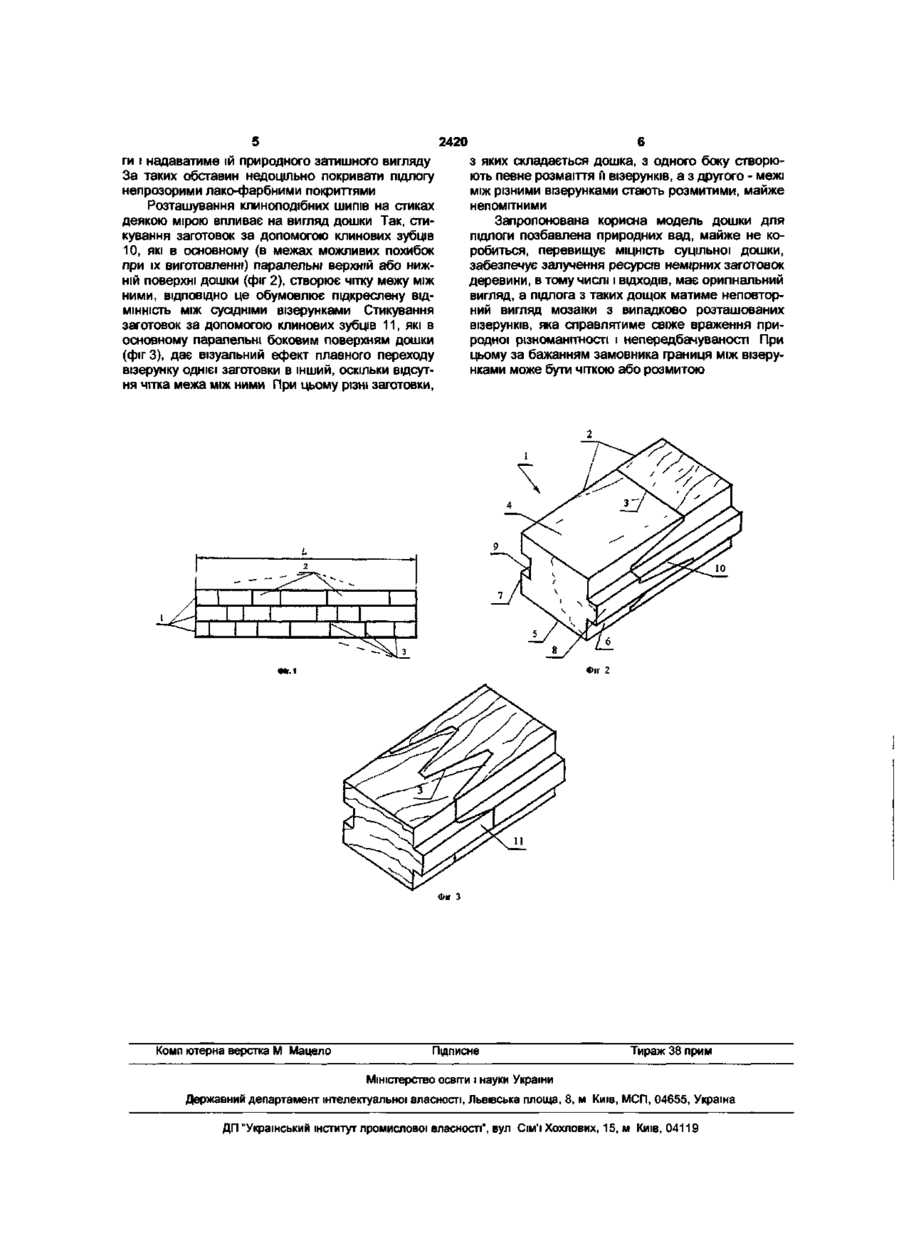

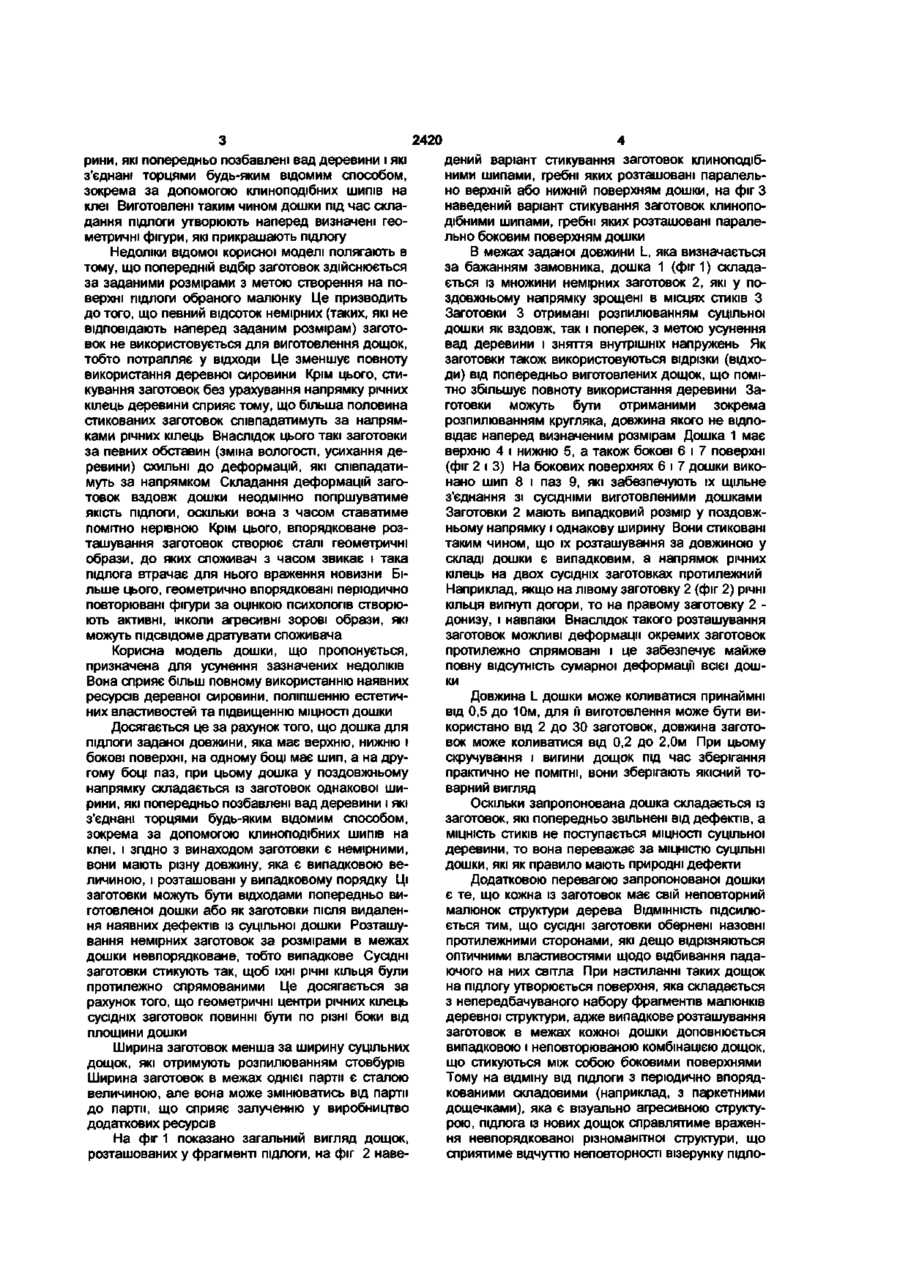

1 Дошка для підлоги заданої довжини, яка має верхню, нижню і бокові поверхні, на одному боці має шип, а на другому боці - паз, при цьому дошка у поздовжньому напрямку складається із заготовок однакової ширини, які попередньо позбавлені вад деревини і які з'єднані торцями будьяким відомим способом, зокрема за допомогою клиноподібних шипів на клеї, яка відрізняється тим, що заготовки є немірними, вони мають різну довжину, яка є випадковою величиною, і розташовані у випадковому порядку 2 Дошка за п 1, яка відрізняється тим, що геометричні центри річних кілець сусідніх заготовок розташовані по різні боки від площини дошки 3 Дошка за п 1 або 2, яка відрізняється тим, що клиноподібні шипи розташовані в основному паралельно одній з бокових поверхонь дошки 4 Дошка за п 1 або 2, яка відрізняється тим, що клиноподібні шипи розташовані в основному паралельно верхній або нижній поверхні дошки Корисна модель стосується деревообробної промисловості, а саме виготовлення дощок для настилання підлоги Обмеженість природних ресурсів деревної сировини і дедалі зростаючі темпи будівництва вимагають більш повного і раціонального використання наявних ресурсів При цьому суттєвою потребою є підвищення якості готових виробів, які мають відповідати підвищеним вимогам до сучасного житла Штучні покриття для підлог не здатні повною мірою відтворити властивості деревини Суцільні дошки, що отримуються розпилюванням стовбурів дерев, мають зокрема такі природні вади, як сучки, смоляні кишені, ураження деревини трухою, частковим загниванням або синню Ці клеї При цьому сучасні технологи торцевого зрощування дощок забезпечують МІЦНІСТЬ стику, яка не поступається МІЦНОСТІ суцільної деревини Крім цього, під час висихання деревини в ній виникають внутрішні напруження, які можуть сягати межі її МІЦНОСТІ Суцільні дошки з такої деревини схильні до розтріскування Якщо внутрішні напруження не сягають межі МІЦНОСТІ деревини, то під дією цих напружень деревина може дерформуватись Розпилювання стовбуру на дошки, довжина і ширина яких менша ВІДПОВІДНО за довжину і діаметр стовбура, майже повністю знімає ці напруження Тому дошка з меншою довжиною і шириною не має великих внутрішніх напружень і дефектів структури, вона здатна протидіяти більш високим питомим навантаженням у порівнянні зі суцільною широкою і довгою дошкою При цьому схильність відносно малих дощок до деформацій під дією внутрішніх напружень значною мірою знижена, оскільки зменшені напруження, що їх обумовлюють Внаслідок цього дошка, що складається із зрощених заготовок, не має ЗОВНІШНІХ вад і відрізняється МІЦНІСТЮ Прототипом корисної моделі, що пропонується, є патент США №5117603, в якому дошка для підлоги заданої довжини яка має верхню, нижню і бокові поверхні, на одному боці має шип, а на другому боці паз, при цьому дошка у поздовжньому напрямку складається із заготовок однакової ши вади погіршують ЗОВНІШНІЙ ВИГЛЯД ДОШКИ, а деякі з них і зменшують м МІЦНІСТЬ Відсоток бездефектних суцільних дощок, які отримуються при розпилюванні дерев'яного стовбура, незначний ВІДОМІ способи усунення згаданих вад полягають в тому, що дефектні місця дошки вирізають і натомість вставляють виготовлені із кондиційної деревини частини ВІДПОВІДНИХ розмірів Підлогу з таких мостин бажано вкривати непрозорими лакофарбними матеріалами для того, щоб приховати місця ремонту дощок В іншому випадку (наприклад, деклараційний патент України №40849) їх видаляють поперечними або поздовжніми розрізами дошки, а заготовки без вад зрощують відомими засобами, наприклад шипами і шпунтами на CM CM 2420 дений варіант стикування заготовок клиноподібрини, які попередньо позбавлені вад деревини і які ними шипами, гребні яких розташовані паралельз'єднані торцями будь-яким відомим способом, но верхній або нижній поверхням дошки, на фіг З зокрема за допомогою клиноподібних шипів на наведений варіант стикування заготовок клинопоклеї Виготовлені таким чином дошки під час складібними шипами, гребні яких розташовані параледання підлоги утворюють наперед визначені геольно боковим поверхням дошки метричні фігури, які прикрашають підлогу В межах заданої довжини L, яка визначається Недоліки відомої корисної моделі полягають в за бажанням замовника, дошка 1 (фіг 1) складатому, що попередній відбір заготовок здійснюється ється із множини немірних заготовок 2, які у поза заданими розмірами з метою створення на поздовжньому напрямку зрощені в місцях стиків З верхні підлоги обраного малюнку Це призводить Заготовки 3 отримані розпилюванням суцільної до того, що певний відсоток немірних (таких, які не дошки як вздовж, так і поперек, з метою усунення відповідають наперед заданим розмірам) заготовад деревини і зняття внутрішніх напружень Як вок не використовується для виготовлення дощок, заготовки також використовуються відрізки (відхотобто потрапляє у відходи Це зменшує повноту ди) від попередньо виготовлених дощок, що помівикористання деревної сировини Крім цього, ститно збільшує повноту використання деревини Закування заготовок без урахування напрямку річних готовки можуть бути отриманими зокрема кілець деревини сприяє тому, що більша половина розпилюванням кругляка, довжина якого не відпостикованих заготовок співпадатимуть за напрямвідає наперед визначеним розмірам Дошка 1 має ками річних кілець Внаслідок цього такі заготовки верхню 4 і нижню 5, а також бокові 6 і 7 поверхні за певних обставин (зміна вологості, усихання де(фіг 2 і 3) На бокових поверхнях 6 і 7 дошки викоревини) схильні до деформацій, які співпадатинано шип 8 і паз 9, які забезпечують їх щільне муть за напрямком Складання деформацій загоз'єднання зі сусідніми виготовленими дошками товок вздовж дошки неодмінно погіршуватиме Заготовки 2 мають випадковий розмір у поздовжякість підлоги, оскільки вона з часом ставатиме ньому напрямку і однакову ширину Вони стиковані помітно нерівною Крім цього, впорядковане розтаким чином, що їх розташування за довжиною у ташування заготовок створює сталі геометричні складі дошки є випадковим, а напрямок річних образи, до яких споживач з часом звикає і така кілець на двох сусідніх заготовках протилежний підлога втрачає для нього враження новизни БіНаприклад, якщо на лівому заготовку 2 (фіг 2) річні льше цього, геометрично впорядковані періодично кільця вигнуті догори, то на правому заготовку 2 повторювані фігури за оцінкою психологів створюдонизу, і навпаки Внаслідок такого розташування ють активні, інколи агресивні зорові образи, які заготовок можливі деформації окремих заготовок можуть підсвідоме дратувати споживача протилежно спрямовані і це забезпечує майже Корисна модель дошки, що пропонується, повну відсутність сумарної деформацп всієї дошпризначена для усунення зазначених недоліків ки Вона сприяє більш повному використанню наявних ресурсів деревної сировини, поліпшенню естетичних властивостей та підвищенню МІЦНОСТІ ДОШКИ Досягається це за рахунок того, що дошка для підлоги заданої довжини, яка має верхню, нижню і бокові поверхні, на одному боці має шип, а на другому боці паз, при цьому дошка у поздовжньому напрямку складається із заготовок однакової ширини, які попередньо позбавлені вад деревини і які з'єднані торцями будь-яким відомим способом, зокрема за допомогою клиноподібних шипів на клеї, і згідно з винаходом заготовки є немірними, вони мають різну довжину, яка є випадковою величиною, і розташовані у випадковому порядку Ці заготовки можуть бути відходами попередньо виготовленої дошки або як заготовки після видалення наявних дефектів із суцільної дошки Розташування немірних заготовок за розмірами в межах дошки невпорядковане, тобто випадкове Сусідні заготовки стикують так, щоб їхні річні кільця були протилежно спрямованими Це досягається за рахунок того, що геометричні центри річних кілець сусідніх заготовок повинні бути по різні боки від площини дошки Ширина заготовок менша за ширину суцільних дощок, які отримують розпилюванням стовбурів Ширина заготовок в межах однієї партії є сталою величиною, але вона може змінюватись від партії до парти, що сприяє залученню у виробництво додаткових ресурсів На фіг 1 показано загальний вигляд дощок, розташованих у фрагменті підлоги, на фіг 2 наве Довжина L дошки може коливатися принаймні від 0,5 до 10м, для її виготовлення може бути використано від 2 до ЗО заготовок, довжина заготовок може коливатися від 0,2 до 2,0м При цьому скручування і вигини дощок під час зберігання практично не ПОМІТНІ, ВОНИ зберігають якісний товарний вигляд Оскільки запропонована дошка складається із заготовок, які попередньо звільнені від дефектів, а МІЦНІСТЬ стиків не поступається МІЦНОСТІ суцільної деревини, то вона переважає за МІЦНІСТЮ суцільні дошки, які як правило мають природні дефекти Додатковою перевагою запропонованої дошки є те, що кожна із заготовок має свій неповторний малюнок структури дерева ВІДМІННІСТЬ ПІДСИЛЮЄТЬСЯ тим, що сусідні заготовки обернені назовні протилежними сторонами, які дещо відрізняються оптичними властивостями щодо відбивання падаючого на них світла При настиланні таких дощок на підлогу утворюється поверхня, яка складається з непередбачуваного набору фрагментів малюнків деревної структури, адже випадкове розташування заготовок в межах кожної дошки доповнюється випадковою і неповторюваною комбінацією дощок, що стикуються між собою боковими поверхнями Тому на відміну від підлоги з періодично впорядкованими складовими (наприклад, з паркетними дощечками), яка є візуально агресивною структурою, підлога із нових дощок справлятиме враження невпорядкованої різноманітної структури, що сприятиме відчуттю неповторності візерунку підло 2420 з яких складається дошка, з одного боку створюють певне розмаїття м візерунків, а з другого - межі між різними візерунками стають розмитими, майже непомітними Запропонована корисна модель дошки для підлоги позбавлена природних вад, майже не коробиться, перевищує МІЦНІСТЬ суцільної дошки, забезпечує залучення ресурсів немірних заготовок деревини, в тому числі і ВІДХОДІВ, має оригінальний вигляд, а підлога з таких дощок матиме неповторний вигляд мозаїки з випадково розташованих візерунків, яка справлятиме свіже враження природної різноманітності і непередбачуваності При цьому за бажанням замовника границя між візерунками може бути чіткою або розмитою ги і надаватиме їй природного затишного вигляду За таких обставин недоцільно покривати підлогу непрозорими лако-фарбними покриттями Розташування клиноподібних шипів на стиках деякою мірою впливає на вигляд дошки Так, стикування заготовок за допомогою клинових зубців 10, які в основному (в межах можливих похибок при їх виготовленні) паралельні верхній або нижній поверхні дошки (фіг 2), створює чітку межу між ними, ВІДПОВІДНО це обумовлює підкреслену ВІДМІННІСТЬ між сусідніми візерунками Стикування заготовок за допомогою клинових зубців 11, які в основному паралельні боковим поверхням дошки (фіг 3), дає візуальний ефект плавного переходу візерунку однієї заготовки в інший, оскільки відсутня чітка межа між ними При цьому різні заготовки, Фіг З Комп ютерна верстка М Мацело Підписне Тираж 38 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
