Прасувальна дошка

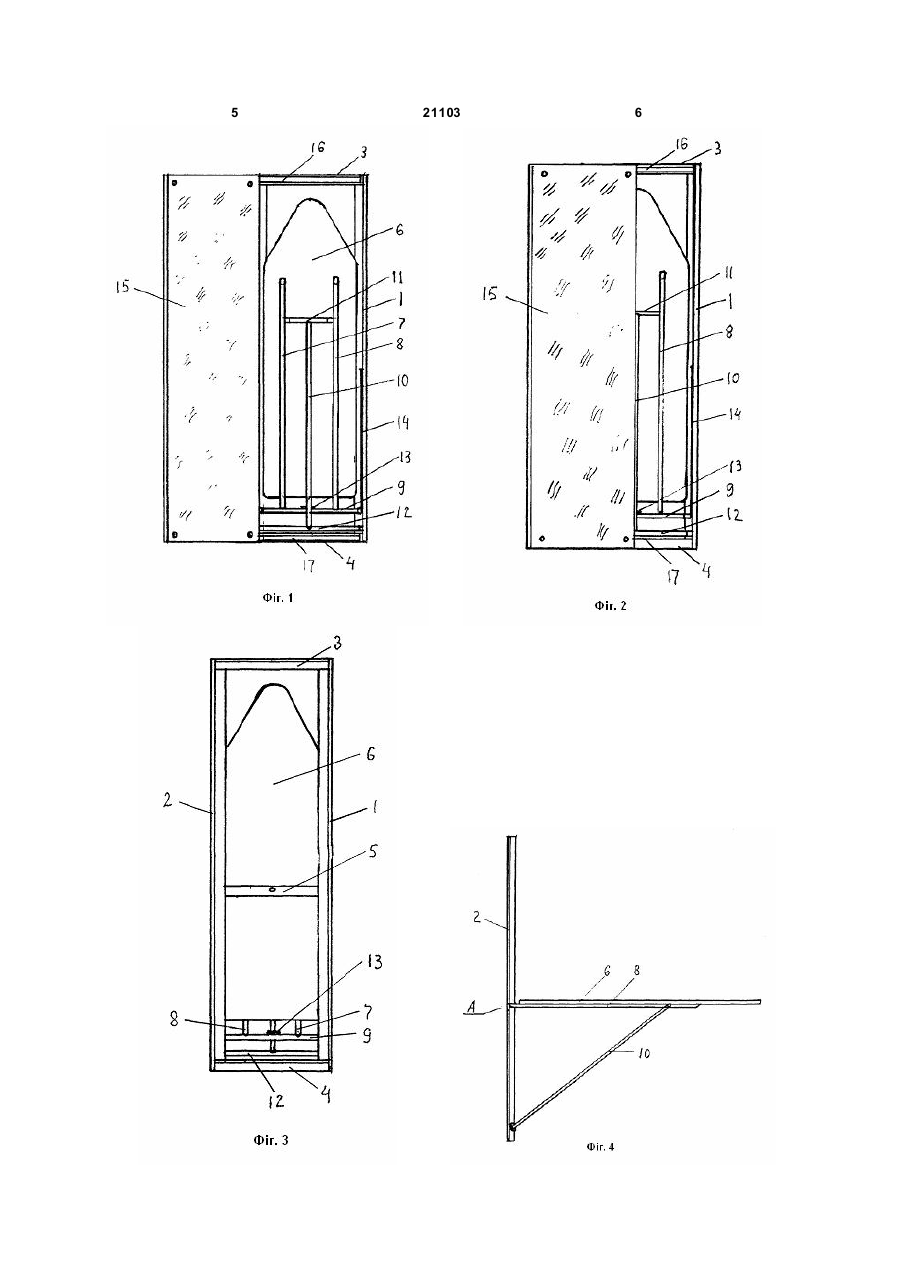

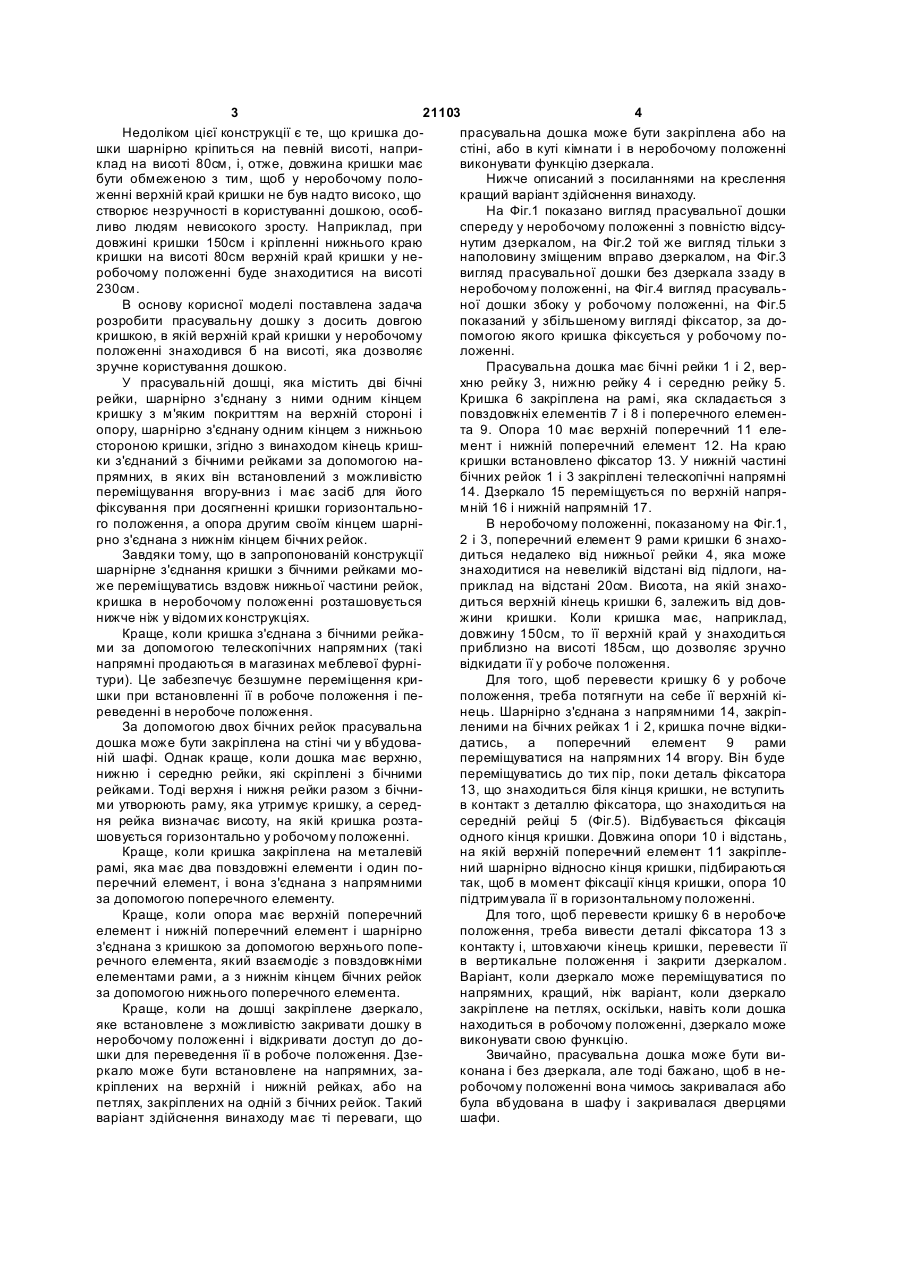

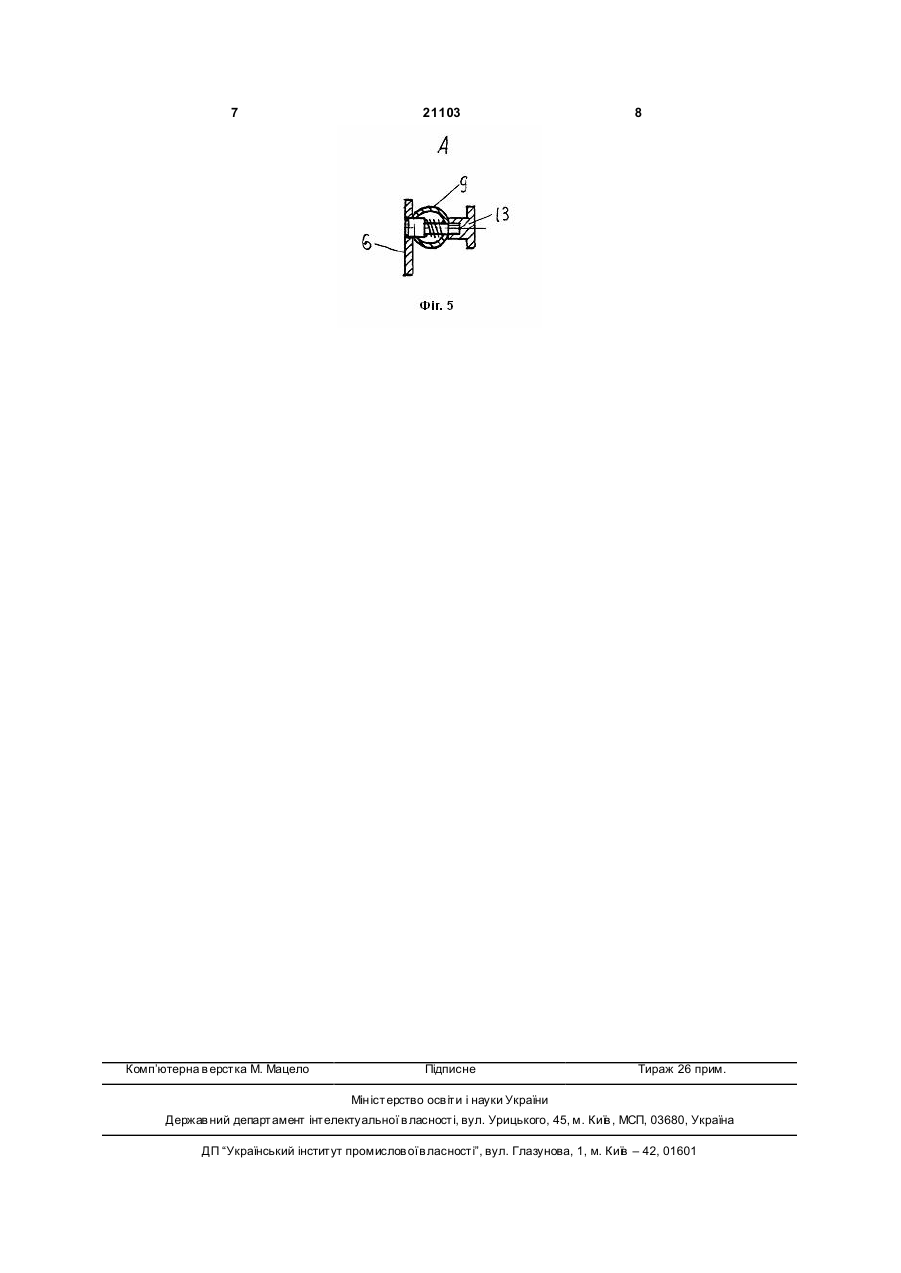

1. Прасувальна дошка, яка містить дві бічні рейки, шарнірно з'єднану з ними одним кінцем кришку з м'яким покриттям на верхній стороні, і опору, шарнірно з'єднану одним кінцем з нижньою стороною кришки, яка відрізняється тим, що кінець кришки з'єднаний з бічними рейками за допомогою напрямних, в яких він встановлений з можливістю переміщення вгору-вниз і має засіб для його фіксування при досягненні кришки горизонтального положення, а опора другим своїм кінцем шарнірно з'єднана з нижнім кінцем бічних рейок. 2. Прасувальна дошка за п. 1, яка відрізняється тим, що напрямні виконані телескопічними. 3. Прасувальна дошка за п. 1, яка відрізняється тим, що вона має верхню, нижню і середню рейки, які скріплені з бічними рейками. 4. Прасувальна дошка за п. 3, яка відрізняється тим, що засіб для фіксування кінця кришки виконаний з можливістю взаємодії з середньою рейкою. U 2 (19) 1 3 21103 4 Недоліком цієї конструкції є те, що кришка допрасувальна дошка може бути закріплена або на шки шарнірно кріпиться на певній висоті, напристіні, або в куті кімнати і в неробочому положенні клад на висоті 80см, і, отже, довжина кришки має виконувати функцію дзеркала. бути обмеженою з тим, щоб у неробочому полоНижче описаний з посиланнями на креслення женні верхній край кришки не був надто високо, що кращий варіант здійснення винаходу. створює незручності в користуванні дошкою, особНа Фіг.1 показано вигляд прасувальної дошки ливо людям невисокого зросту. Наприклад, при спереду у неробочому положенні з повністю відсудовжині кришки 150см і кріпленні нижнього краю нутим дзеркалом, на Фіг.2 той же вигляд тільки з кришки на висоті 80см верхній край кришки у ненаполовину зміщеним вправо дзеркалом, на Фіг.3 робочому положенні буде знаходитися на висоті вигляд прасувальної дошки без дзеркала ззаду в 230см. неробочому положенні, на Фіг.4 вигляд прасувальВ основу корисної моделі поставлена задача ної дошки збоку у робочому положенні, на Фіг.5 розробити прасувальну дошку з досить довгою показаний у збільшеному вигляді фіксатор, за докришкою, в якій верхній край кришки у неробочому помогою якого кришка фіксується у робочому поположенні знаходився б на висоті, яка дозволяє ложенні. зручне користування дошкою. Прасувальна дошка має бічні рейки 1 і 2, верУ прасувальній дошці, яка містить дві бічні хню рейку 3, нижню рейку 4 і середню рейку 5. рейки, шарнірнo з'єднану з ними одним кінцем Кришка 6 закріплена на рамі, яка складається з кришку з м'яким покриттям на верхній стороні і повздовжніх елементів 7 і 8 і поперечного елеменопору, шарнірно з'єднану одним кінцем з нижньою та 9. Опора 10 має верхній поперечний 11 елестороною кришки, згідно з винаходом кінець кришмент і нижній поперечний елемент 12. На краю ки з'єднаний з бічними рейками за допомогою накришки встановлено фіксатор 13. У нижній частині прямних, в яких він встановлений з можливістю бічних рейок 1 і 3 закріплені телескопічні напрямні переміщування вгору-вниз і має засіб для його 14. Дзеркало 15 переміщується по верхній напряфіксування при досягненні кришки горизонтальномній 16 і нижній напрямній 17. го положення, а опора другим своїм кінцем шарніВ неробочому положенні, показаному на Фіг.1, рно з'єднана з нижнім кінцем бічних рейок. 2 і 3, поперечний елемент 9 рами кришки 6 знахоЗавдяки тому, що в запропонованій конструкції диться недалеко від нижньої рейки 4, яка може шарнірне з'єднання кришки з бічними рейками мознаходитися на невеликій відстані від підлоги, наже переміщуватись вздовж нижньої частини рейок, приклад на відстані 20см. Висота, на якій знахокришка в неробочому положенні розташовується диться верхній кінець кришки 6, залежить від довнижче ніж у відомих конструкціях. жини кришки. Коли кришка має, наприклад, Краще, коли кришка з'єднана з бічними рейкадовжину 150см, то її верхній край у знаходиться ми за допомогою телескопічних напрямних (такі приблизно на висоті 185см, що дозволяє зручно напрямні продаються в магазинах меблевої фурнівідкидати її у робоче положення. тури). Це забезпечує безшумне переміщення криДля того, щоб перевести кришку 6 у робоче шки при встановленні її в робоче положення і пеположення, треба потягнути на себе її верхній кіреведенні в неробоче положення. нець. Шарнірно з'єднана з напрямними 14, закріпЗа допомогою двох бічних рейок прасувальна леними на бічних рейках 1 і 2, кришка почне відкидошка може бути закріплена на стіні чи у вбудовадатись, а поперечний елемент 9 рами ній шафі. Однак краще, коли дошка має верхню, переміщуватися на напрямних 14 вгору. Він буде нижню і середню рейки, які скріплені з бічними переміщуватись до тих пір, поки деталь фіксатора рейками. Тоді верхня і нижня рейки разом з бічни13, що знаходиться біля кінця кришки, не вступить ми утворюють раму, яка утримує кришку, а середв контакт з деталлю фіксатора, що знаходиться на ня рейка визначає висоту, на якій кришка розтасередній рейці 5 (Фіг.5). Відбувається фіксація шовується горизонтально у робочому положенні. одного кінця кришки. Довжина опори 10 і відстань, Краще, коли кришка закріплена на металевій на якій верхній поперечний елемент 11 закріплерамі, яка має два повздовжні елементи і один поний шарнірно відносно кінця кришки, підбираються перечний елемент, і вона з'єднана з напрямними так, щоб в момент фіксації кінця кришки, опора 10 за допомогою поперечного елементу. підтримувала її в горизонтальному положенні. Краще, коли опора має верхній поперечний Для того, щоб перевести кришку 6 в неробоче елемент і нижній поперечний елемент і шарнірно положення, треба вивести деталі фіксатора 13 з з'єднана з кришкою за допомогою верхнього попеконтакту і, штовхаючи кінець кришки, перевести її речного елемента, який взаємодіє з повздовжніми в вертикальне положення і закрити дзеркалом. елементами рами, а з нижнім кінцем бічних рейок Варіант, коли дзеркало може переміщуватися по за допомогою нижнього поперечного елемента. напрямних, кращий, ніж варіант, коли дзеркало Краще, коли на дошці закріплене дзеркало, закріплене на петлях, оскільки, навіть коли дошка яке встановлене з можливістю закривати дошку в находиться в робочому положенні, дзеркало може неробочому положенні і відкривати доступ до довиконувати свою функцію. шки для переведення її в робоче положення. ДзеЗвичайно, прасувальна дошка може бути виркало може бути встановлене на напрямних, законана і без дзеркала, але тоді бажано, щоб в некріплених на верхній і нижній рейках, або на робочому положенні вона чимось закривалася або петлях, закріплених на одній з бічних рейок. Такий була вбудована в шафу і закривалася дверцями варіант здійснення винаходу має ті переваги, що шафи. 5 21103 6 7 Комп’ютерна в ерстка М. Мацело 21103 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
