Стоматологічний інструмент для пломбування зубів

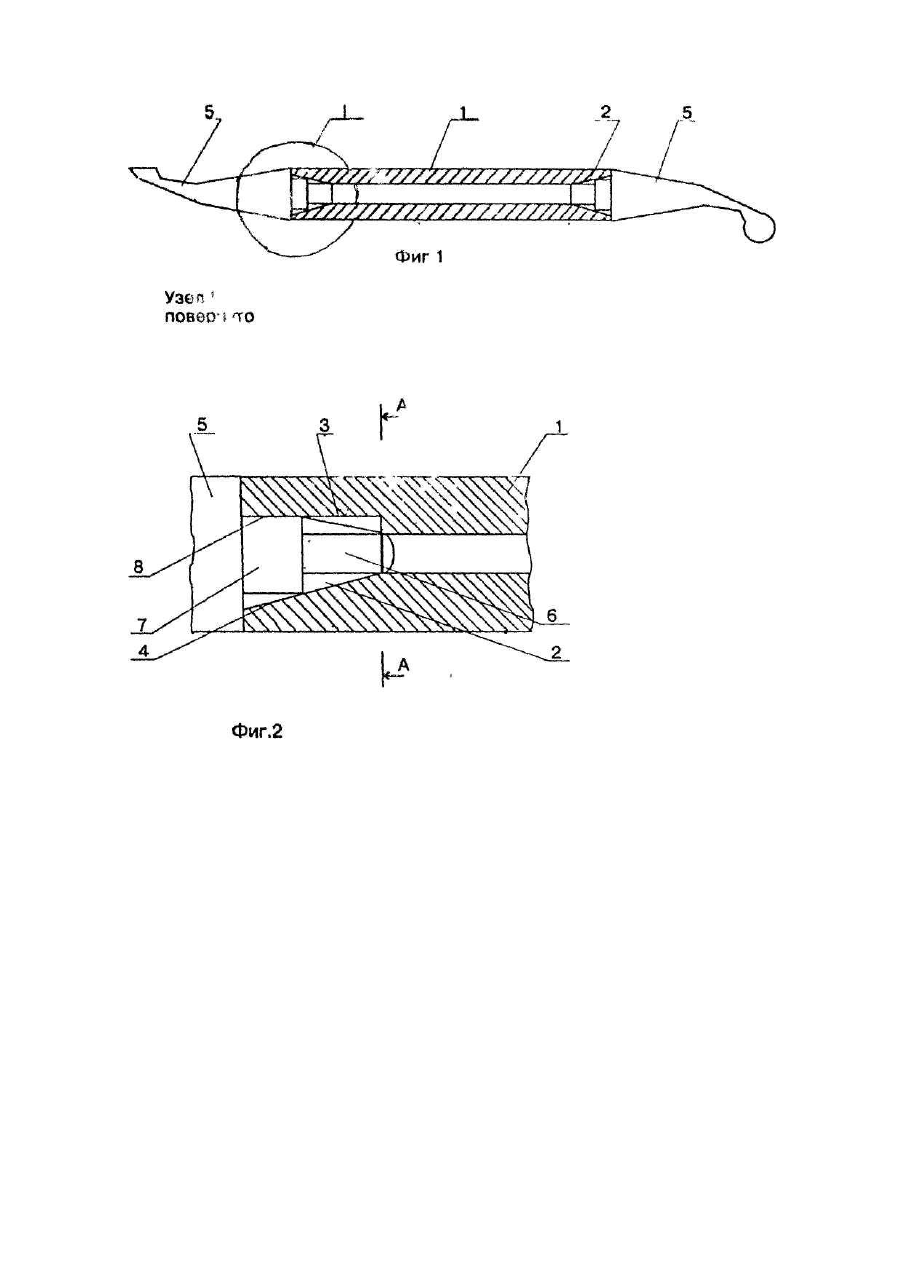

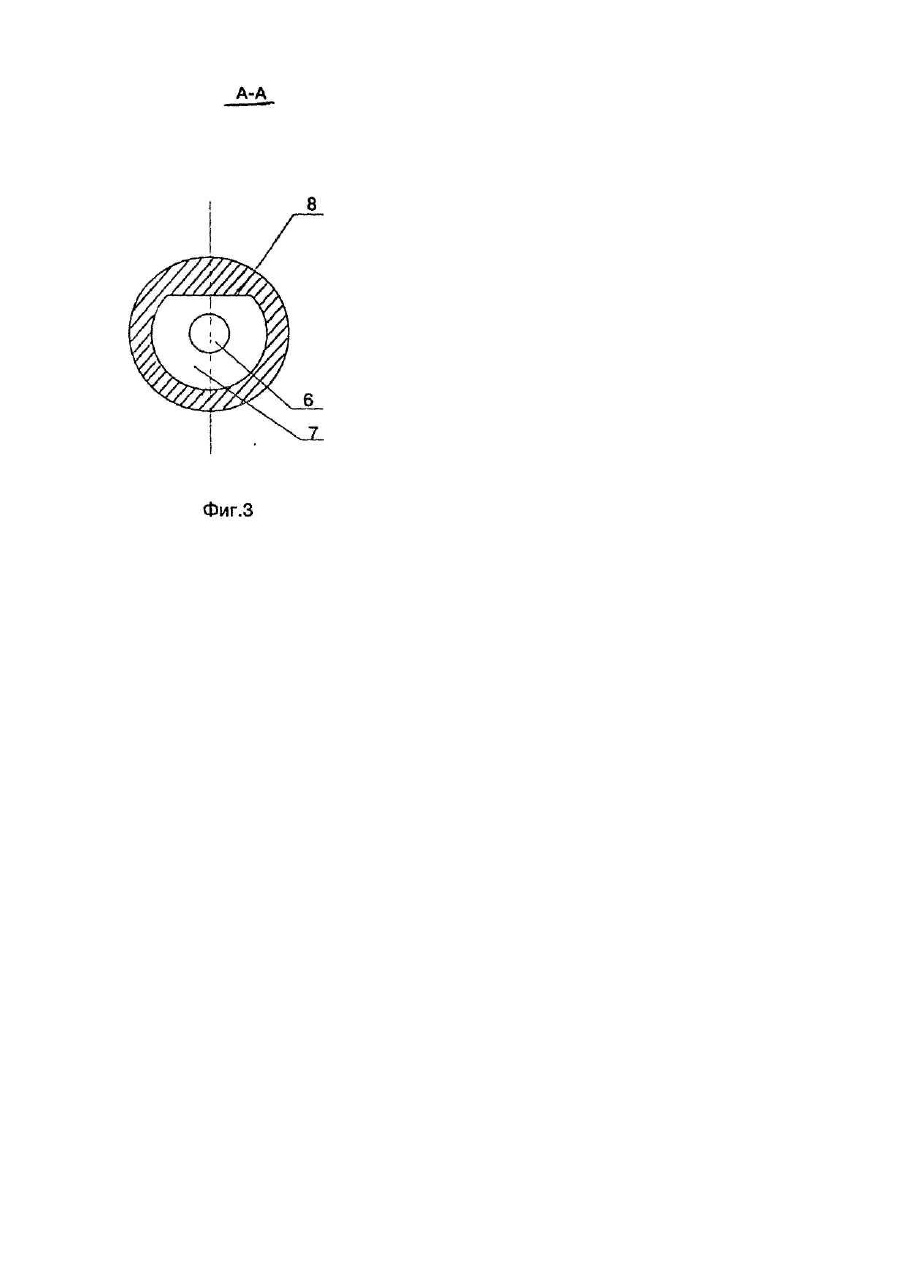

Изобретение относится к медицине, стоматологии, а именно к зубоврачебным инструментам, Известен, принятый в качестве прототипа, стоматологический инструмент для пломбирования зубов [Патент РФ №2005437, кл. А 61 С 3/08, 1994], содержащий съемную рабочую часть и ручку, связанную с рабочей частью, ручка в месте соединения ее с рабочей частью имеет узел крепления, выполненный в виде выступа, расположенного по продольной оси ручки, а в рабочей части выполнен канал, поперечное сечение которого соответствует поперечному сечению выступа, при этом ручка имеет плоский участок, выступающий на ее поверхности и образованный сочетанием нескольких фигур сложной конфигурации со скругленной торцевой поверхностью. Выступ может быть выполнен в виде усеченного конуса. Элементы стоматологического инструмента изготавливаются из пластмассы медицинского назначения методом прессования, предназначены для одноразового использования. Инструмент упаковывается методом вакуумной формовки, далее стерилизуется. Причинами, препятствующими достижению технического результата (повышение плотности соединения, снижение материалоемкости инструмента и времени подготовки к работе), в прототипе являются: - наличие нефиксированных соприкасающихся поверхностей вращения выступа и канала делает возможными осевые провороты; - выполнение ручки сплошной ведет к повышенному расходу материалов, что ощутимо при одноразовом использовании инструмента; - использование в качестве рабочего только одного конца ручки также ведет к повышению расхода материала и увеличивает время, необходимое на снятие и повторную установку рабочей части (штопфера, гладилки, шпателя). Признаками прототипа, совпадающими с существенными признаками заявляемого изобретения, является наличие в стоматологическом инструменте для пломбирования зубов съемной рабочей части и ручки, связанной с рабочей частью посредством узла крепления выполненного в виде выступа, а также наличие канала для выступа. В основу изобретения поставлена задача усовершенствования стоматологического инструмента для пломбирования зубов, в котором за счет изменения конструкции узла крепления и механизма фиксации съемной рабочей части и ручки достигается технический результат и повышаются потребительские свойства - удобство съема и установки рабочих частей, устранение дискомфортности при одноразовом использовании инструмента. Поставленная задача решается тем, что в стоматологическом инструменте для пломбирования зубов, включающем съемную рабочую часть и ручку, связанную с рабочей частью посредством узла крепления, выполненного в виде выступа, а также канал для выступа, согласно изобретению, инструмент содержит дополнительно рабочую часть, снабженную выступом и канал для выступа, ручка внутри имеет полость, каналы расположены в ручке, а выступ - на рабочей части по ее продольной оси и выполнен двухступенчатым, на ступени большего диаметра образована лыска, внутренняя поверхность канала выполнена конической с возможностью фиксации ступеней выступа и содержит продольную полку, предназначенную для взаимодействия с лыской. Между совокупностью существенных признаков и достигаемым техническим результатом существует следующая причинно-следственная связь: - выполнение ручки полой, выполнение каналов на ручке, использование второго ее конца для дополнительного канала, а также использование дополнительной съемной рабочей части снизит материалоемкость инструмента; - удобнее, а следовательно занимает меньше времени на сборку, если каналы в ручке, а выступы на рабочей части, наличие второй съемной части отнимает меньше времени на подготовку к работе; - выполнение внутренней поверхности канала конической, выступа двухступенчатым с лыской на ступени большего диаметра под полку канала позволит зафиксировать рабочую часть относительно ручки и предотвратит проворот, ступень меньшего диаметра фиксируется в коническом канале, все это позволит повысить плотность соединения разъемных частей; - выполнение выступа двухступенчатым, а канала коническим обеспечит плотную фиксацию при любых степенях усадки материала (при изготовлении литьем под давлением пластмасс). На фиг. 1 показан стоматологический инструмент в сборе; на фиг. 2 - узел I, повернутый на 90°; на фиг. 3 сечение А-А на фиг. 2. Инструмент содержит полую ручку 1, с двух сторон заканчивающуюся каналом 2, содержащим полку 3 и коническую поверхность 4, которые пересекаясь образуют внутри линию (параболу), перехода плоской и конической поверхностей (на фигуре не показано). Съемная рабочая часть 5, это например, штопфер, гладилка, шпатель и т.д., содержит узел крепления, выполненный в виде двухступенчатого выступа и имеет ступень меньшего диаметра 6, ступень большего диаметра 7. На ступени 7 выполнена лыска 8, соответствующая полке 3. Для работы вставляются в каналы 2 ручки 1 необходимые рабочие части 5 (например штопфер и шпатель, а затем гладилку). После завершения пломбирования инструмент выбрасывается. Все части инструмента изготавливаются из пластмассы допускаемой для применения в медицине (например, из ударопрочного полистирола марок УПС-0801, УПМ-0503Э или 0503Л по ГОСТ28250-89, разрешенного Минздравом Украины к контакту в полости рта человека), методом горячего прессования на термопластавтоматах, например, ГШП, КУАСИ и др., инструмент безвреден и не вызывает побочных явлений. Инструмент, уложенный в лотки, стерилизуется, герметично упаковывается в специальном устройстве без доступа человека посредством горячей стерильной полиэтиленовой пленки.
