Спосіб свердловинного видобутку корисних копалин
Номер патенту: 23922
Опубліковано: 31.08.1998
Автори: Єфремов Михайло Васильович, Гайдін Анатолій Маркович
Формула / Реферат

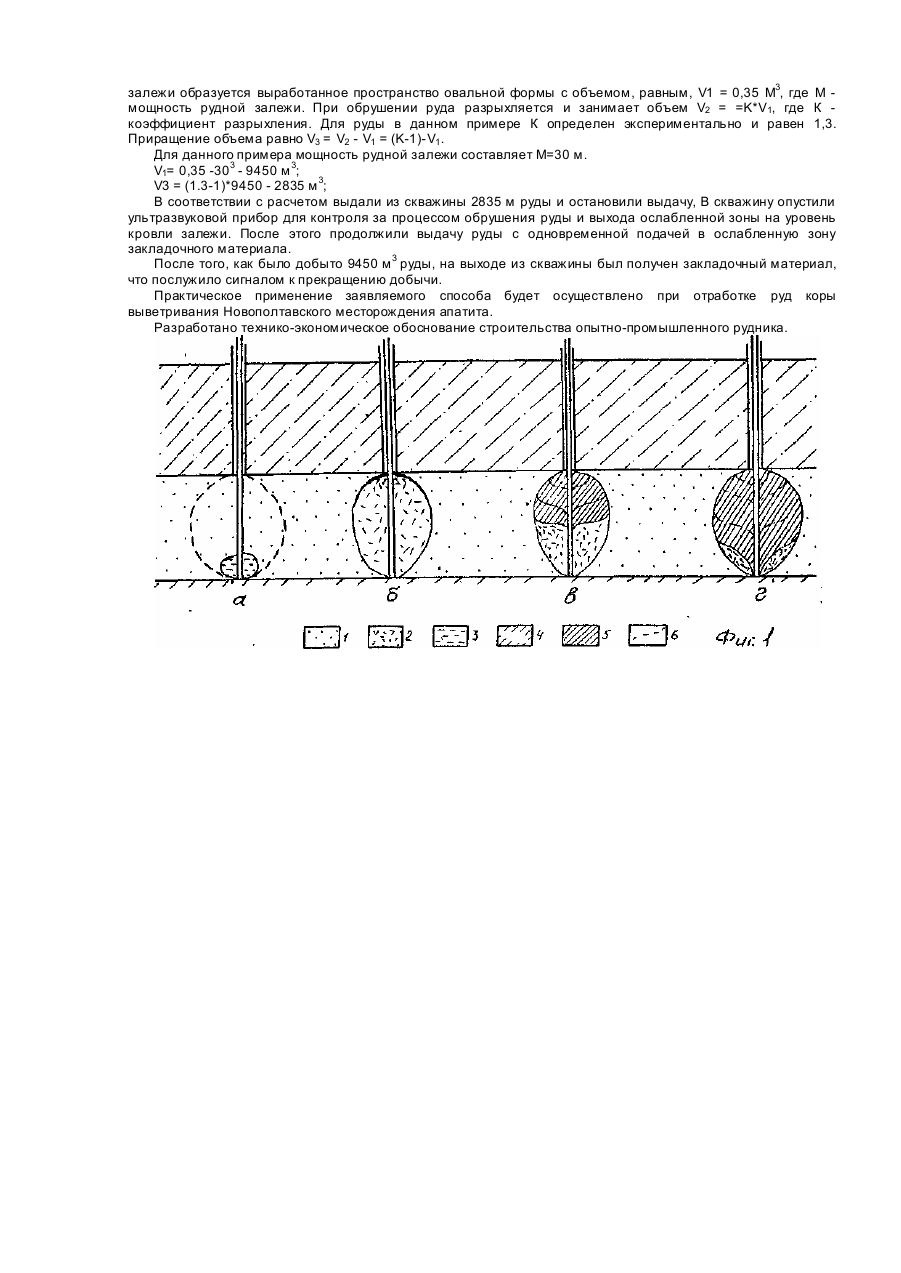

Способ скважинной добычи полезных ископаемых, включающий бурение эксплуатационных и вспомогательных скважин, образование выемочных камер, выдачу руды и закладку выработанного пространства, отличающийся тем, что образование выемочных камер осуществляют путем самообрушения руды, выдачу последней сначала ведут без закладки до ее обрушения и выхода ослабленной зоны на уровень кровли залежи, а затем продолжают с одновременной подачей в ослабленную зону закладочного материала.
Текст

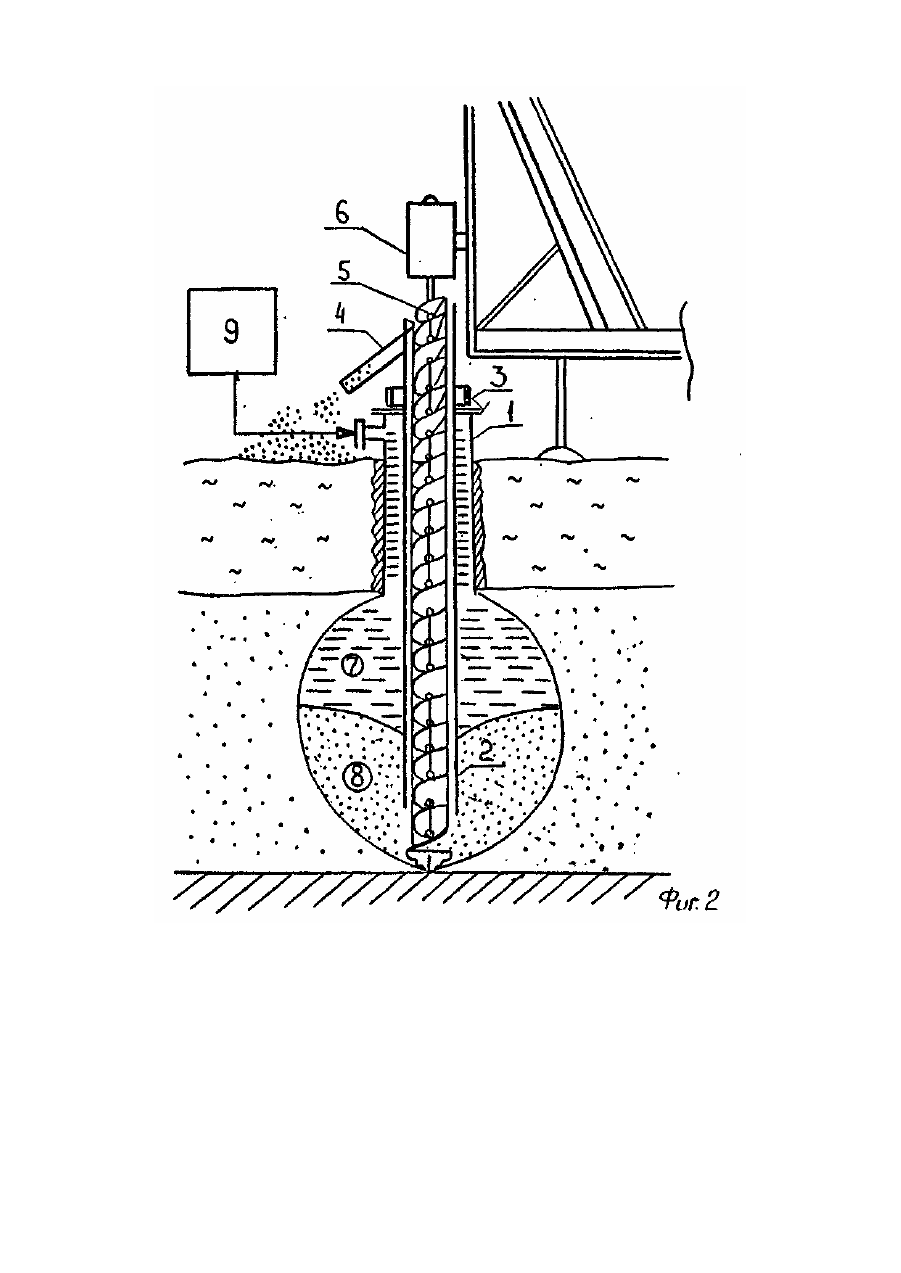

Изобретение относится к· области горного дела и может быть использовано для добычи руд рыхлого сложения через буровые скважины. Известен способ добычи полезных ископаемых через скважины, заключающийся в размыве руды струей на месте ее залегания с одновременной откачкой гидросмеси на поверхность [Арене. В.Ж. и др. Скважинная гидродобыча твердых полезных ископаемых. - М.: Недра, 1980]. Недостатком известного способа является отсутствие средств управления кровлей, что приводит к обрушению последней и забутовке выдачного механизма породами кровли. Наиболее близким техническим решением к заявляемому является способ скважинной гидродобычи полезных ископаемых, согласно которому осуществляют бурение эксплуатационных и вспомогательных скважин, гидроразмыв полезного ископаемого с образованием выемочных камер, выдачу р уды на поверхность с одновременной закладкой выработанного пространства [Авт.св. СССР № 1654578, кл. Ε 21 С 45/00. 1991]. Однако вследствие необходимости размыва руды высоконапорной струей и осуществления подачи закладочного материала под давлением, равным горному давлению, приводят к значительному перерасходу энергии. Следовательно, использование известного технического решения не обеспечивает экономичного способа скважинной добычи полезных ископаемых. В основу изобретения поставлена задача усовершенствования технологии скважинной добычи полезных ископаемых путем изменения технологии образования выемочных камер, выдачи руды и закладки выработанного пространства, чтоо беспечивает снижение энергетических затрат и повышение экономичности способа в целом. Поставленная задача решается тем, что в известном способе скважинной добычи полезных ископаемых, включающем бурение эксплуатационных и вспомогательных скважин, образование выемочных камер, выдачу руды и закладку выработанного пространства, согласно изобретению образование выемочных камер осуществляют путем самообрушения руды, выдачу последней сначала ведут без закладки до ее обрушения и выхода ослабленной зоны на уровень кровли залежи, а затем продолжают с одновременной подачей в ослабленную зону закладочного материала. Образование выемочных камер путем самообрушения осуществляют естественным способом за счет гравитационных сил, в связи с чем исключается необходимость в специальном оборудовании, например гидромониторе, для создания высоконапорной струи, что способствует снижению энергозатрат и повышению экономичности процесса. Осуществление выдачи руды сначала без закладки до ее обрушения и выхода ослабленной зоны на уровень кровли обеспечивает снижение затрат на подачу закладочного материала, т.к. в прототипе закладочный материал подают под давлением, равным горному давлению. Способ иллюстрируется чертежами, где на фиг. 1 показана динамика добычи руды по новому техническому решению и основные стадии процесса: а) вертикальный разрез отрабатываемого блока в момент окончания формирования выемочной камеры; б) строение блока после обрушения руды; в) разрез отрабатываемого блока в процессе выдачи руды и подачи в ослабленную зону-закладочного материала; г) окончание процесса добычи руды и закладки выработанного пространства. Условными обозначениями на фиг.1 показаны: 1 - рудная залежь; 2 - разрыхленная руда; 3 - вода; 4 покрывающие породы; 5 - закладочный материал; 6 - последовательные положения границы раздела - между закладочным материалом и разрыхленной рудой. На фиг.2 представлена схема скважинной добычи полезных ископаемых с механическим способом выдачи руды. Схема включает: 1 - обсадная колонна; 2 - выдачная колонна; 3 - сальник; 4 - желоб; 5 - шнек; 6 - вращатель; 7 - закладочный материал; 8 -разрыхленная руда; 9 - насос. Для подтверждения промышленной применимости изобретения и возможности достижения указанного технического результата приводим последовательность выполнения операций технологического процесса и пример конкретного выполнения способа. Способ осуществляют следующим образом. С поверхности до подошвы рудной залежи 1 пробуривают скважину и опускают в нее оборудование для выдачи руды на поверхность механическим или другим способом. Выдают руду до те х пор, пока в нижней части залежи не образуется полость заранее заданного размера, соответствующего приращению объема добычного блока при его разрыхлении (стадия а). Затем останавливают выдачу р уды. При этом происходит обваливание кровли выемочной камеры, а разрушение и разрыхление руды происходит до тех пор, пока выемочная камера не заполнится разрыхленным материалом. После этого продолжают выдачу руды с одновременной подачей в верхнюю часть ослабленной зоны закладочного материала. При этом происходит вытеснение разрыхленной руды закладочным материалом (стадия в). Процесс заканчивается, когда граница раздела между закладочным материалом и разрыхленной рудой достигает забоя скважины (стадия г). Скважинную добычу полезных ископаемых с механическим способом выдачи руды осуществляют следующим образом. В скважину до кровли рудной залежи опускают обсадную колонну 1 и до почвы - выдачную колонну 2. На устье колонны соединены сальником 3, обеспечивающем вертикальное перемещение выдачной колонны 2. Выдачу руды в желоб 4 осуществляют посредством шнека 5, который приводят во вращение вращателем 6. По обсадной колонке 1 подают закладочный материал 7, который вытесняет разрыхленную руду 8. Для подачи закладочного материала используют насос 9. Пример конкретного выполнения. На основании лабораторных исследований установлено, что при выдаче руды в нижней части рудной залежи образуется выработанное пространство овальной формы с объемом, равным, V1 = 0,35 Μ3, где Μ мощность рудной залежи. При обрушении руда разрыхляется и занимает объем V2 = =K*V1, где К коэффициент разрыхления. Для руды в данном примере К определен экспериментально и равен 1,3. Приращение объема равно V3 = V2 - V1 = (K-1)-V1 . Для данного примера мощность рудной залежи составляет М=30 м. V1= 0,35 -303 - 9450 м 3; V3 = (1.3-1)*9450 - 2835 м 3; В соответствии с расчетом выдали из скважины 2835 м руды и остановили выдачу, В скважину опустили ультразвуковой прибор для контроля за процессом обрушения руды и выхода ослабленной зоны на уровень кровли залежи. После этого продолжили выдачу руды с одновременной подачей в ослабленную зону закладочного материала. После того, как было добыто 9450 м 3 руды, на выходе из скважины был получен закладочный материал, что послужило сигналом к прекращению добычи. Практическое применение заявляемого способа будет осуществлено при отработке руд коры выветривания Новополтавского месторождения апатита. Разработано технико-экономическое обоснование строительства опытно-промышленного рудника.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for well mineral extraction
Автори англійськоюHaidin Anatolii Markovych, Yefremov Mykhailo Vasyliovych
Назва патенту російськоюСпособ скважинной добычи полезных ископаемых
Автори російськоюГайдин Анатолий Маркович, Ефремов Михаил Васильевич
МПК / Мітки
МПК: E21C 45/00
Мітки: корисних, копалин, свердловинного, видобутку, спосіб
