Установка для видобутку корисних копалин з дна моря

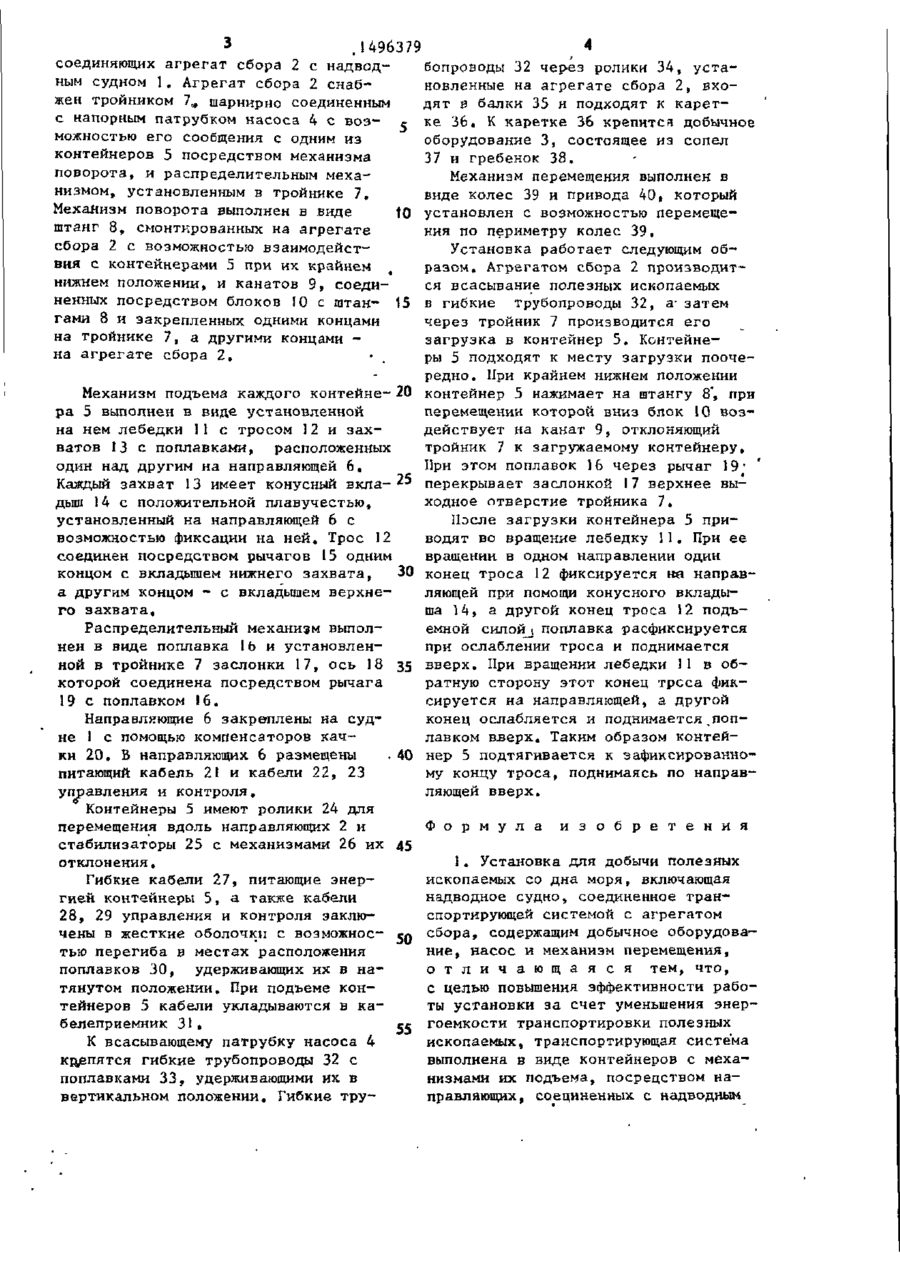

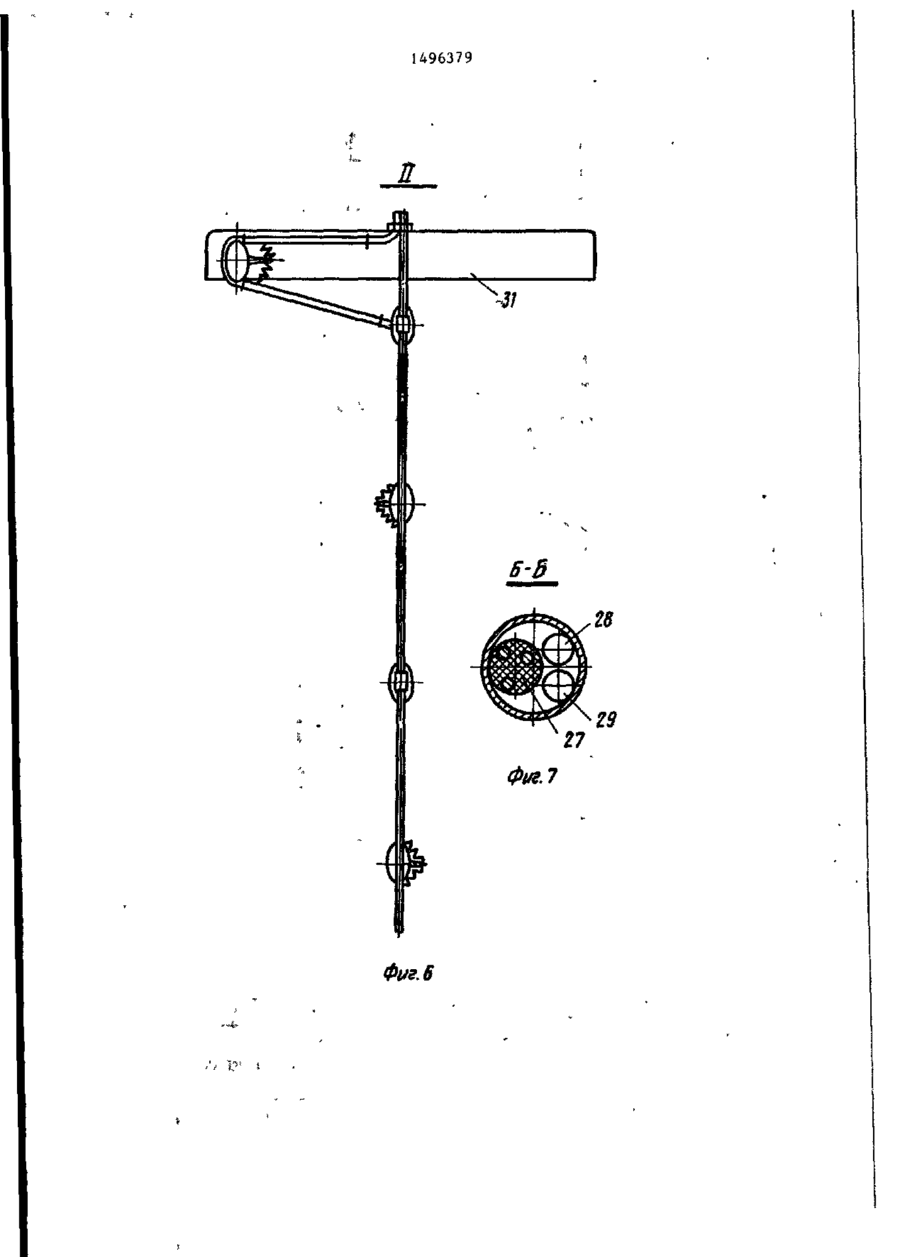

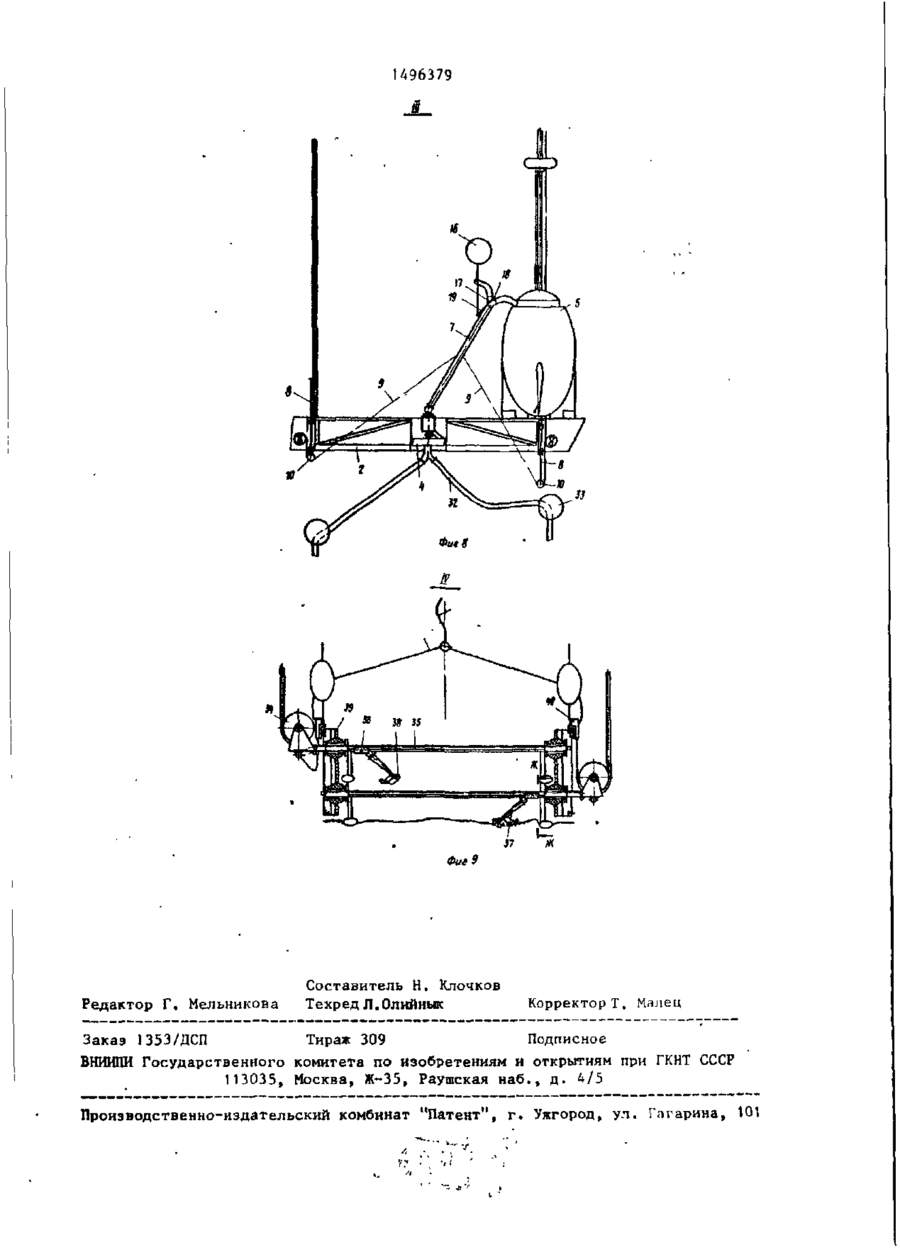

Изобретение относится к горной промышленности и предназначено для глубоководной добычи полезных ископаемых. Цель - повышение эффективности работы установки за счет уменьшения энергоемкости транспортировки полезных ископаемых. Установка включает надводное судно 1, агрегат сбора (АС) 2 с добычным оборудованием 3 и насосом 4 и транспортирующую систему. Транспортирующая система выполнена в виде контейнеров (К) 5, установленных на направляющих 6. На АС 2 размещен тройник (Т) 7, шарнирно сое диненный с напорным патрубком насоса с возможностью его сообщения с одним из К 5 посредством механизма поворота, В Т 7 установлен распределительный механизм, выполненный в виде поплавка и заслонки, ось которой соединена посредством рычага с поплавком. Механизм поворота выполнен в виде штанг и канатов. Штанги установлены на АС 2 с возможностью взаимодействия с К 5 при их крайнем нижнем положении. Канаты соединены посредством блоков с штангами и закреплены одними концами на Т 7, а другими концами - на АС 2. Механизм подъема К 5 выполнен в виде смонтированной на нем лебедки с тросом и захватов с поплавками, расположенных один над другим на направляющих 6, На АС 2 производится всасывание полезных ископаемых и через Т 7 их загрузка в К 5, После загрузки К 5 приводят во вращение лебедку и производят его подъем. 2 з.п.п ф-лы. 9 ил. Йзобретение относится к горной промышленности и предназначено для глубоководной добычи полезных ископаемых. Целью изобретения является повышение эффективности работы установки за счет уменьшения энергоемкости транспортировки полезных ископаемых. На фиг. ! изображена установка общий вид; на фиг. 2 - разрез А-А на фиг.!; на сЬиг, 3 - узел I на фиг. I; на фиг. А - узел I на фиг,1, вид сбоку; на фиг.5 - узел II на фиг.1, 27-89 общий вид; на фиг. 6 - узел II на фиг.1, вид сбоку; на фиг. 7 - разрез Б-Б на фиг,5; на фиг. 8 - узел III на фиг,1; на фиг.9 - узел IV на фиг.1. Установка включает надводное судно 1, соединенное транспортирующей системой с агрегатом сбора 2, содержащим добычное оборудование 3, насос 4 и механизм перемещения. Транспортирующая система выполнена в виде контейнеров 5 с механизмами их подъема, установленШх~ТїТ~їГаправляющих 6, L I і ( С со 3 .1496379 соединяющих агрегат сбора 2 с надводбопроводы 32 чер-ез ролики 34, устаным судном 1. Агрегат сбора 2 снабновленные на агрегате сбора 2, вхожен тройником 7 Л шарнирно соединенным дят в балки 35 и подходят к каретс напорным патрубком насоса 4 с воз- с ке 36. К каретке 36 крепится добычное можностъю его сообщения с одним из оборудование 3, состоящее из сопел контейнеров 5 посредством механизма 37 и гребенок 38. поворота, и распределительным мехаМеханизм перемещения выполнен в низмом, установленным в тройнике 7. виде колес 39 и привода 40» который Механизм поворота выполнен в виде tO установлен с возможностью перемещештанг 8, смонтированных на агрегате ния по периметру колес 39. сбора 2 с возможностью взаимодейстУстановка работает следующим обвия с контейнерами 5 при их крайнем разом. Агрегатом сбора 2 производитнижнем положении, и канатов 9, соедися всасывание полезных ископаемых ненных посредством блоков 10 с штан- 15 в гибкие трубопроводы 32, а затем гами 8 и закрепленных одними концами через тройник 7 производится его на тройнике 7, а другими концами загрузка в контейнер 5. Контейнена агрегате сбора 2. ры 5 подходят к месту загрузки поочередно. При крайнем нижнем положении Механизм подъема каждого контейне- 20 контейнер 5 нажимает на штангу 8', при перемещении которой вниз блок 10 возра 5 выполнен в виде установленной действует на канат 9, отклоняющий на нем лебедки 11 с тросом 12 и захтройник 7 к загружаемому контейнеру. ватов 13 с поплавками, расположенных При этом поплавок 16 через рычаг 19' один над другим на направляющей 6. Каждый захват 13 имеет конусный вкла- " перекрывает заслонкой 17 верхнее выходное отверстие тройника 7. дыш 14 с положительной плавучестью, установленный на направляющей 6 с После загрузки контейнера 5 привозможностью фиксации на ней. Трос 12 водят во вращение лебедку 11. При ее соединен посредством рычагов 15 одним вращении в одном направлении один концом с вкладышем нижнего захвата, 30 конец троса 12 фиксируется на направа другим концом - с вкладышем верхнеляющей при помощи конусного вкладыго захвата. ша 14» а другой конец троса 12 подъемной силой_і поплавка расфиксируется Распределительный механизм выполпри ослаблении троса и поднимается нен в виде поплавка 1b и установленной в тройнике 7 заслонки 17, ось 18 35 вверх. При вращении лебедки 11 в обратную сторону этот конец трсса фиккоторой соединена посредством рычага сируется на направляющей, а другой 19 с поплавком 16. конец ослабляется и поднимается.попНаправляющие 6 закреплены на судлавком вверх. Таким образом контейне 1 с помощью компенсаторов качки 20. В направляющих 6 размещены . 40 нер 5 подтягивается к зафиксированному концу троса, поднимаясь по направпитающий кабель 21 и кабели 22, 23 ляющей вверх. управления и контроля. Контейнеры 5 имеют ролики 24 для Ф о р м у л а и з о б р е т е н и я перемещения вдоль направляющих 2 и стабилизаторы 25 с механизмами 26 их 45 1. Установка для добычи полезных отклонения. ископаемых со дна моря, включающая Гибкие кабели 27, питающие энернадводное судно, соединенное трангией контейнеры 5, а также кабели спортирующей системой с агрегатом 28, 29 управления и контроля заключены в жесткие оболочки с возможнос- 50 сбора, содержащим добычное оборудование, насос и механизм перемещения, тью перегиба в местах расположения о т л и ч а ю щ а я с я тем, что, поплавков 30, удерживающих их в нас целью повышения эффективности работянутом положении. При подъеме конты установки за счет уменьшения энертейнеров 5 кабели укладываются в кабелеприемник 31. ее гоемкости транспортировки полезных ископаемых, транспортирующая система К всасывающему патрубку насоса 4 выполнена в виде контейнеров с мехакрепятся гибкие трубопроводы 32 с низмами их подъема, посредством напоплавками 33, удерживающими их в правляющих, соединенных с надводным вертикальном положении. Гибкие тру 1496379 ЇЇ в-в Фиг. 7 Фиг. 6 U96379 33 Фиг 9 Редактор Г, Мельникова Составитель Н. Клочков Техред Л.Олийнык Корректор Т. Малец Подписное Тираж 309 Заказ 1353/ДСП ВНИИПИ Государственного комитета по изобретениям и открытиям при 113035, Москва, Ж-35 , Раушская наб., Д. 4/5 ГКНТ СССР Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, \
