Варіатор

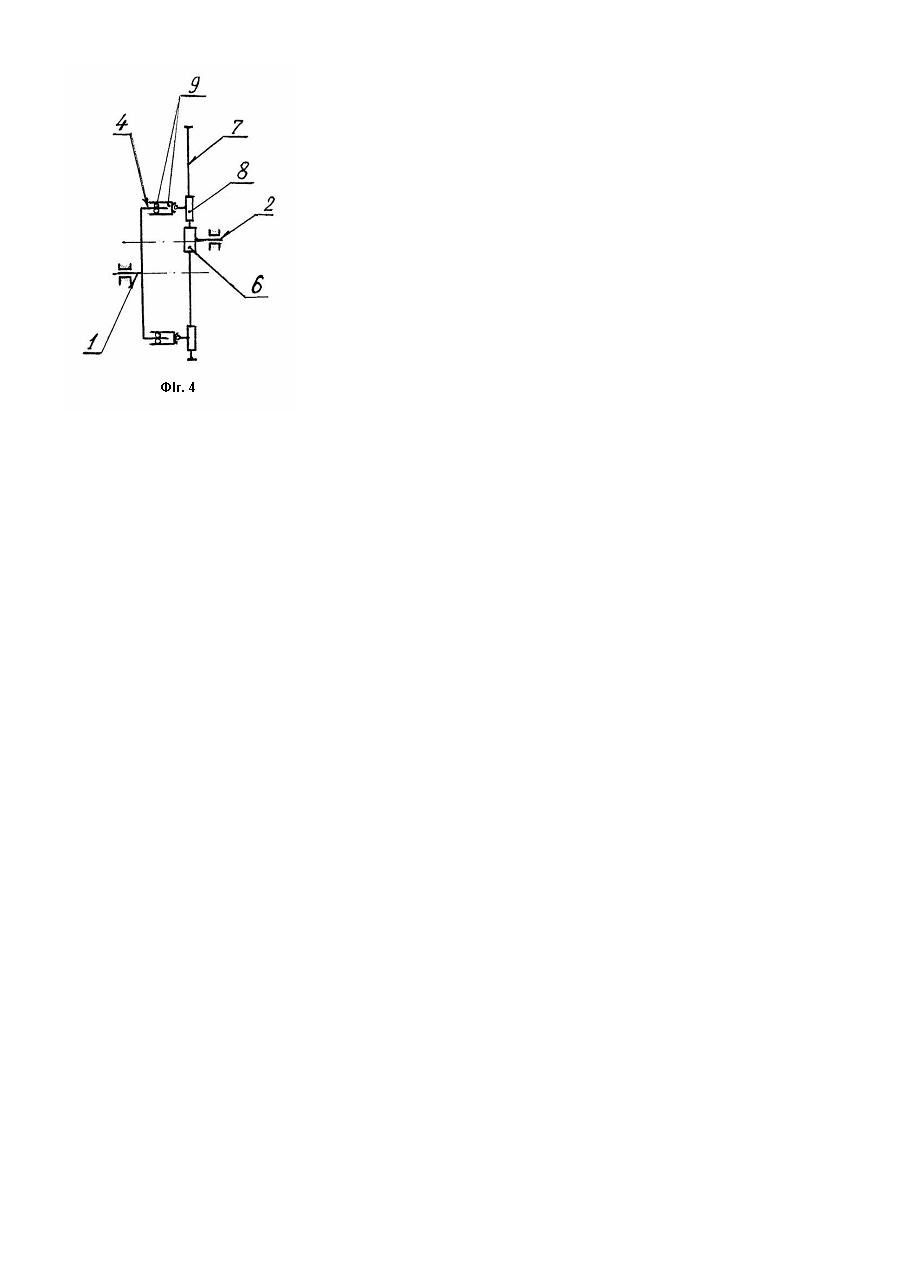

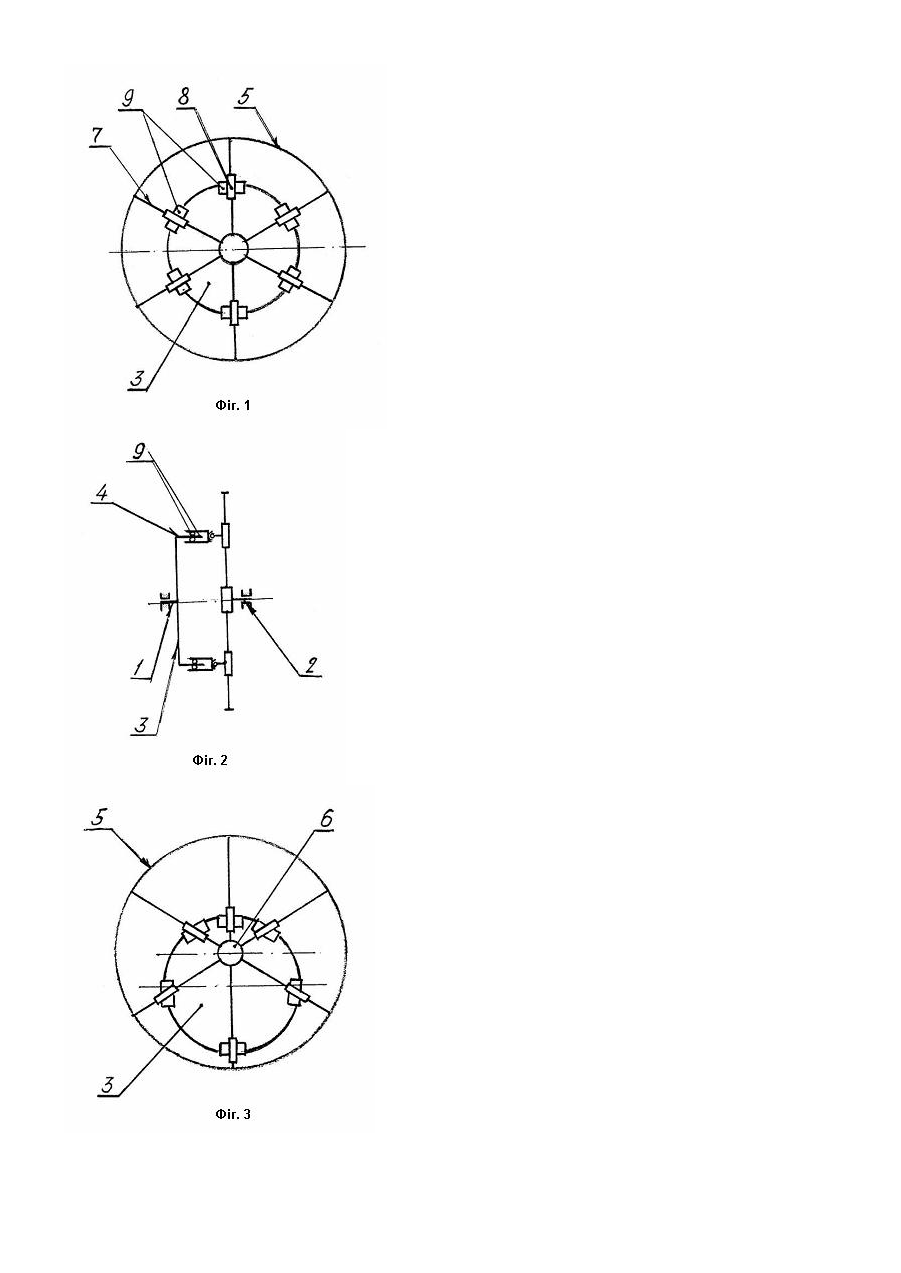

Корисна модель відноситься до машинобудування, зокрема, до регульованих механічних передач і може бути використана в вигляді передачі з плавно-регульованою швидкістю обертання. Найбільш близьким до пропонованої корисної моделі по технічній суті являється варіатор швидкості [див. Авторське свідоцтво СРСР №892059, F16Н29/16, 1974p.], що містить вхідний і вихідний вали, пальці, які жорстко зв'язані з одним із валів, механізми вільного ходу, які розміщені на другому валі, і куліси, які встановлені на кожному із механізмів вільного ходу розміщені на другому валі в одній площині, а куліси виконані криволінійними. Недоліком цього пристрою являється недостатня надійність конструкції із-за консольної передачі через кулісу, а також недостатня плавність ходу із-за обмеження кількості механізмів вільного ходу (розміщення за невеликим діаметром валу). В основу корисної моделі поставлена задача створити такий варіатор, який відповідає підвищеній надійності, зручності у експлуатації і забезпечував плавність обертання веденого вала при зміні передаточного числа варіатора. Поставлена задача досягається тим, що варіатор, який містить ведучий і ведений вали, пристрій передачі моменту кручення від ведучого вала до веденого вала, згідно корисної моделі, пристрій передачі моменту кручення виконаний у вигляді диску з ободом і колеса з маточиною і спицями, на яких розміщені повзуни, при цьому диск з ободом жорстко закріплений на ведучому валу, а на ободі встановлені механізми вільного ходу, які шарнірно взаємодіють з повзунами колеса, при цьому маточина колеса жорстко зв'язана з веденим валом, який має можливість паралельного переміщення відносно ведучого вала. Виконання пристрою передачі моменту кручення від ведучого вала до веденого вала у виді диска з ободом, на якому встановлені механізми вільного ходу (n - кількість), при цьому диск з ободом жорстко закріплений на ведучому валу, збільшує жорсткість і надійність конструкції. Виконання пристрою передачі моменту кручення від ведучого вала до веденого вала у виді диску з ободом, на якому встановлені механізми вільного ходу, які шарнірно взаємодіють з повзуном колеса, при цьому маточина колеса жорстко зв'язана з веденим валом, який має можливість паралельного переміщення відносно ведучого валу, розширює його функціональну можливість і забезпечує плавність обертання веденого валу. Суть корисної моделі пояснюється кресленням, де зображені: - На Фіг.1, 2 показана кінематична схема при осьовому розміщенні ведучого і веденого валів. - На Фіг.3, 4 показана така ж кінематична схема при неосьовому розміщенні ведучого і веденого валів. Варіатор містить ведучий 1 і ведений 2 вали, пристрій передачі моменту кручення від ведучого валу 1 до веденого валу 2, який виконаний у виді диска 3 з ободом 4 і колеса 5 з маточиною 6 і спицями 7, на яких розміщені повзуни 8. При цьому диск 3 з ободом 4 жорстко закріплений на ведучому валу 1, а на ободі 4 встановлені механізми вільного ходу 9, які шарнірно взаємодіють з повзунами 8 колеса 5, а маточина 6 колеса 5 жорстко зв'язана з веденим валом 2, який має можливість паралельного переміщення відносно ведучого валу 1. Варіатор працює таким чином. Момент кручення від ведучого валу 1 до веденого валу 2 передає пристрій передачі моменту кручення. При цьому, якщо ведучий вал 1 і ведений вал 2 осьові, то момент кручення від валу 1 до валу 2 передається таким чином. Механізми вільного ходу 9, які розміщенні на ободі 4, шарнірно взаємодіють з повзунами 8, які пересуваються по спицям 7 колеса 5. Колесо 5 з маточиною 6 жорстко закріплено з веденим валом 2. Поєднання на одній осі ведучого 1 і веденого валів досягає роботи варіатора у режимі муфти. Передаточне відношення в цьому разі дорівнює одиниці. При паралельному переміщенні веденого валу 2 відносно ведучого валу 1 досягається варіюванням швидкості обертання шляхом включення по черзі механізмів вільного ходу 9, які володіють найбільшою швидкістю обертання. Ведучий вал 1 буде веденим, а ведений вал 2 ведучим із зміною направлення обертання валів, при тих же характеристиках варіатора, таким чином варіатор є оборотним. А також можливе включення двох і більше варіаторів послідовно для збільшення передаточного відношення. Таким чином, запропонований варіатор забезпечує підвищену надійність, зручність у експлуатації та плавність обертання веденого валу при зміні передаточного числа варіатора.
