Привідний барабан стрічкового конвеєра

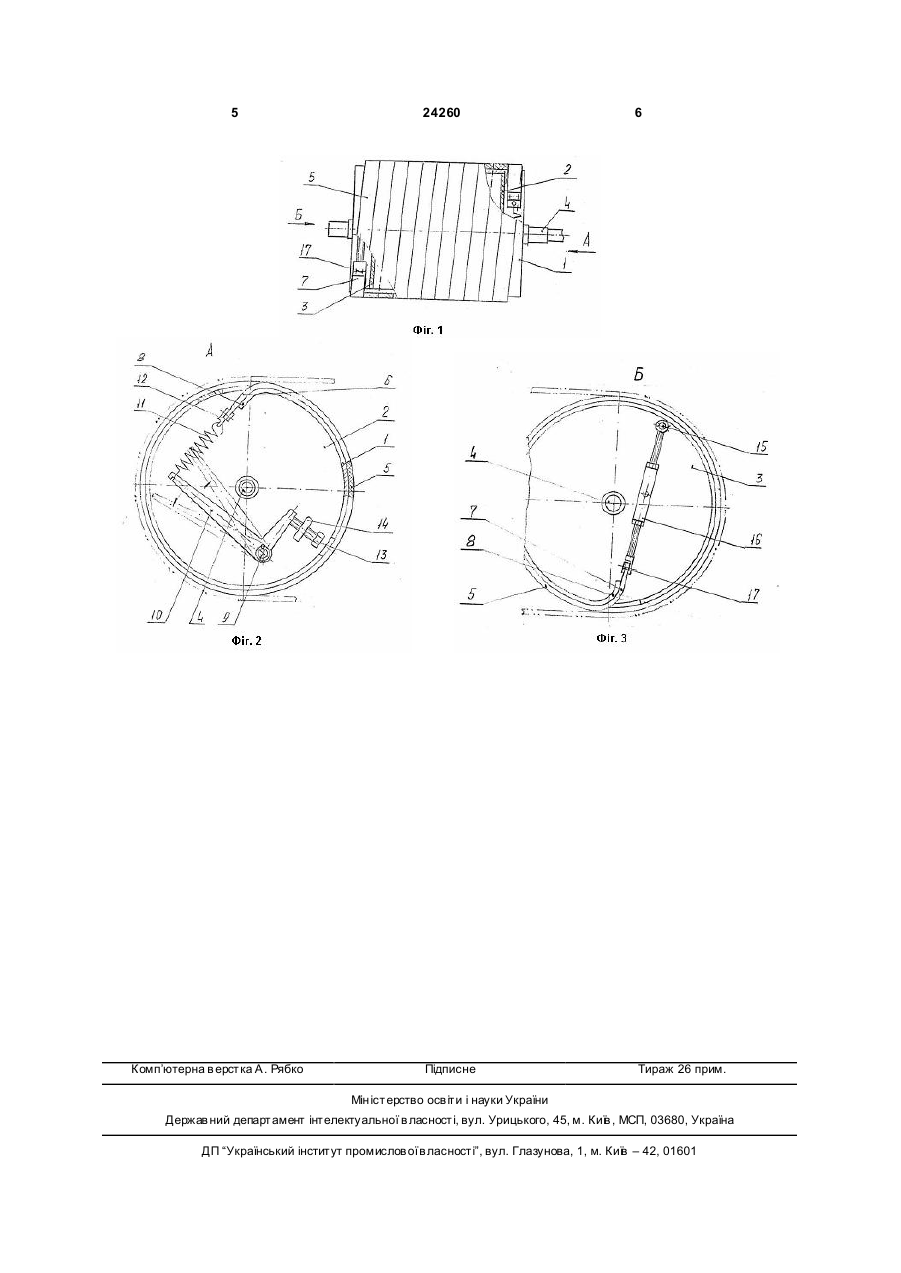

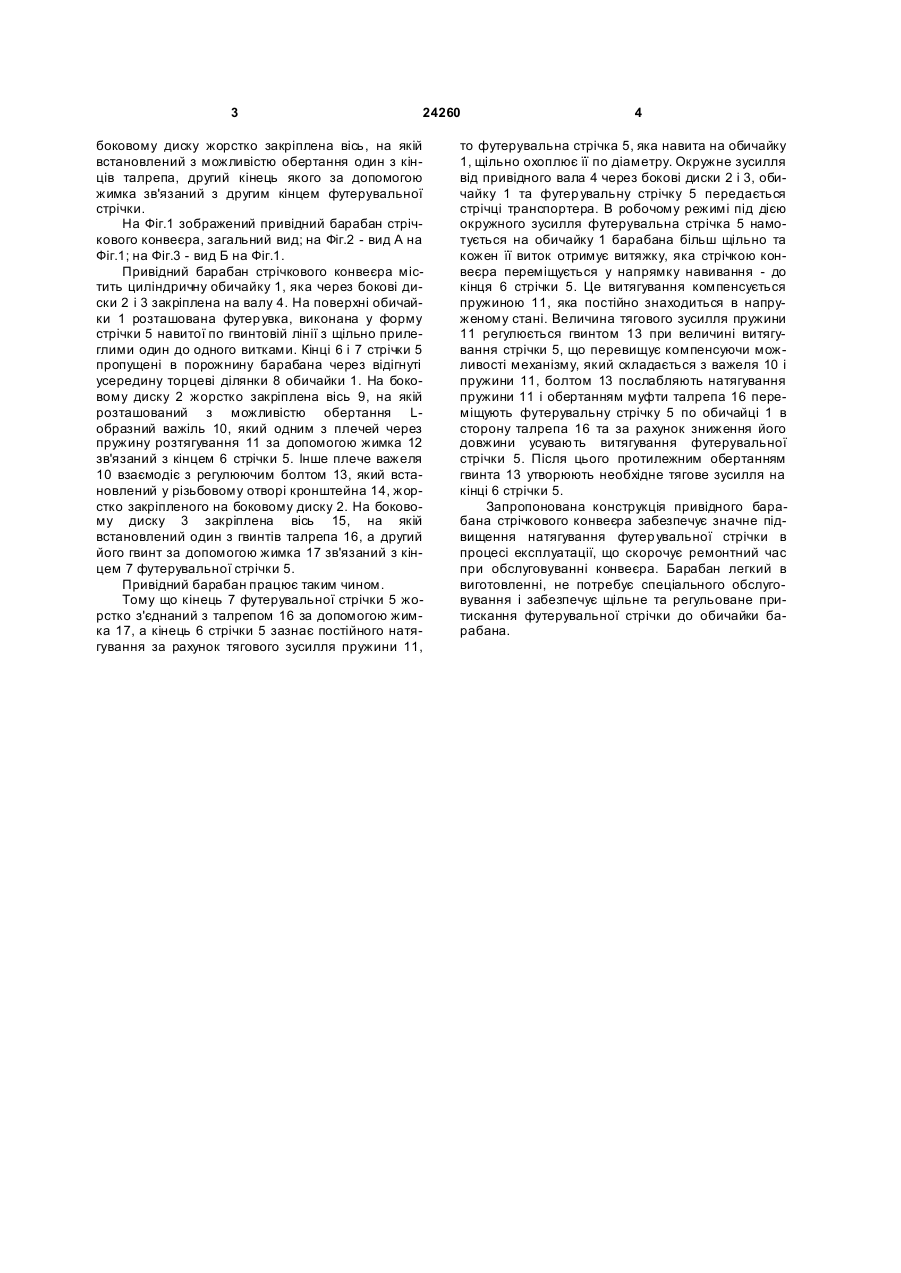

Привідний барабан стрічкового конвеєра, що містить закріплену на валу обичайку з навитою на неї по гвинтовій лінії футер увальною стрічкою, бокові диски, що з'єднують вал з обичайкою, на 3 24260 боковому диску жорстко закріплена вісь, на якій встановлений з можливістю обертання один з кінців талрепа, другий кінець якого за допомогою жимка зв'язаний з другим кінцем футерувальної стрічки. На Фіг.1 зображений привідний барабан стрічкового конвеєра, загальний вид; на Фіг.2 - вид А на Фіг.1; на Фіг.3 - вид Б на Фіг.1. Привідний барабан стрічкового конвеєра містить циліндричну обичайку 1, яка через бокові диски 2 і 3 закріплена на валу 4. На поверхні обичайки 1 розташована футер увка, виконана у форму стрічки 5 навитої по гвинтовій лінії з щільно прилеглими один до одного витками. Кінці 6 і 7 стрічки 5 пропущені в порожнину барабана через відігнуті усередину торцеві ділянки 8 обичайки 1. На боковому диску 2 жорстко закріплена вісь 9, на якій розташований з можливістю обертання Lобразний важіль 10, який одним з плечей через пружину розтягування 11 за допомогою жимка 12 зв'язаний з кінцем 6 стрічки 5. Інше плече важеля 10 взаємодіє з регулюючим болтом 13, який встановлений у різьбовому отворі кронштейна 14, жорстко закріпленого на боковому диску 2. На боковому диску 3 закріплена вісь 15, на якій встановлений один з гвинтів талрепа 16, а другий його гвинт за допомогою жимка 17 зв'язаний з кінцем 7 футерувальної стрічки 5. Привідний барабан працює таким чином. Тому що кінець 7 футерувальної стрічки 5 жорстко з'єднаний з талрепом 16 за допомогою жимка 17, а кінець 6 стрічки 5 зазнає постійного натягування за рахунок тягового зусилля пружини 11, 4 то футерувальна стрічка 5, яка навита на обичайку 1, щільно охоплює її по діаметру. Окружне зусилля від привідного вала 4 через бокові диски 2 і 3, обичайку 1 та футер увальну стрічку 5 передається стрічці транспортера. В робочому режимі під дією окружного зусилля футерувальна стрічка 5 намотується на обичайку 1 барабана більш щільно та кожен її виток отримує витяжку, яка стрічкою конвеєра переміщується у напрямку навивання - до кінця 6 стрічки 5. Це витягування компенсується пружиною 11, яка постійно знаходиться в напруженому стані. Величина тягового зусилля пружини 11 регулюється гвинтом 13 при величині витягування стрічки 5, що перевищує компенсуючи можливості механізму, який складається з важеля 10 і пружини 11, болтом 13 послабляють натягування пружини 11 і обертанням муфти талрепа 16 переміщують футерувальну стрічку 5 по обичайці 1 в сторону талрепа 16 та за рахунок зниження його довжини усувають витягування футерувальної стрічки 5. Після цього протилежним обертанням гвинта 13 утворюють необхідне тягове зусилля на кінці 6 стрічки 5. Запропонована конструкція привідного барабана стрічкового конвеєра забезпечує значне підвищення натягування футер увальної стрічки в процесі експлуатації, що скорочує ремонтний час при обслуговуванні конвеєра. Барабан легкий в виготовленні, не потребує спеціального обслуговування і забезпечує щільне та регульоване притискання футерувальної стрічки до обичайки барабана. 5 Комп’ютерна в ерстка А. Рябко 24260 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
