Голографічний захисний елемент “hsf”

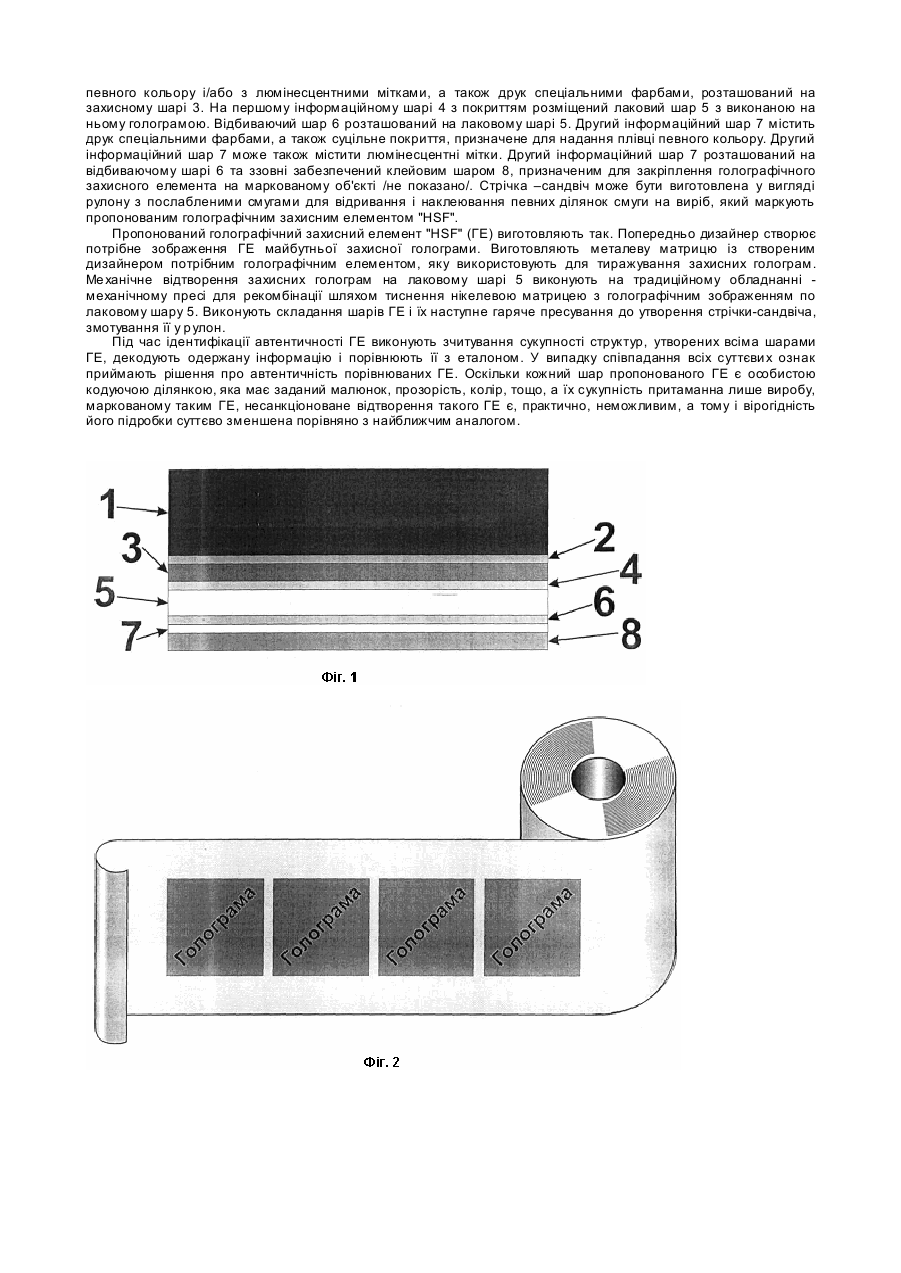

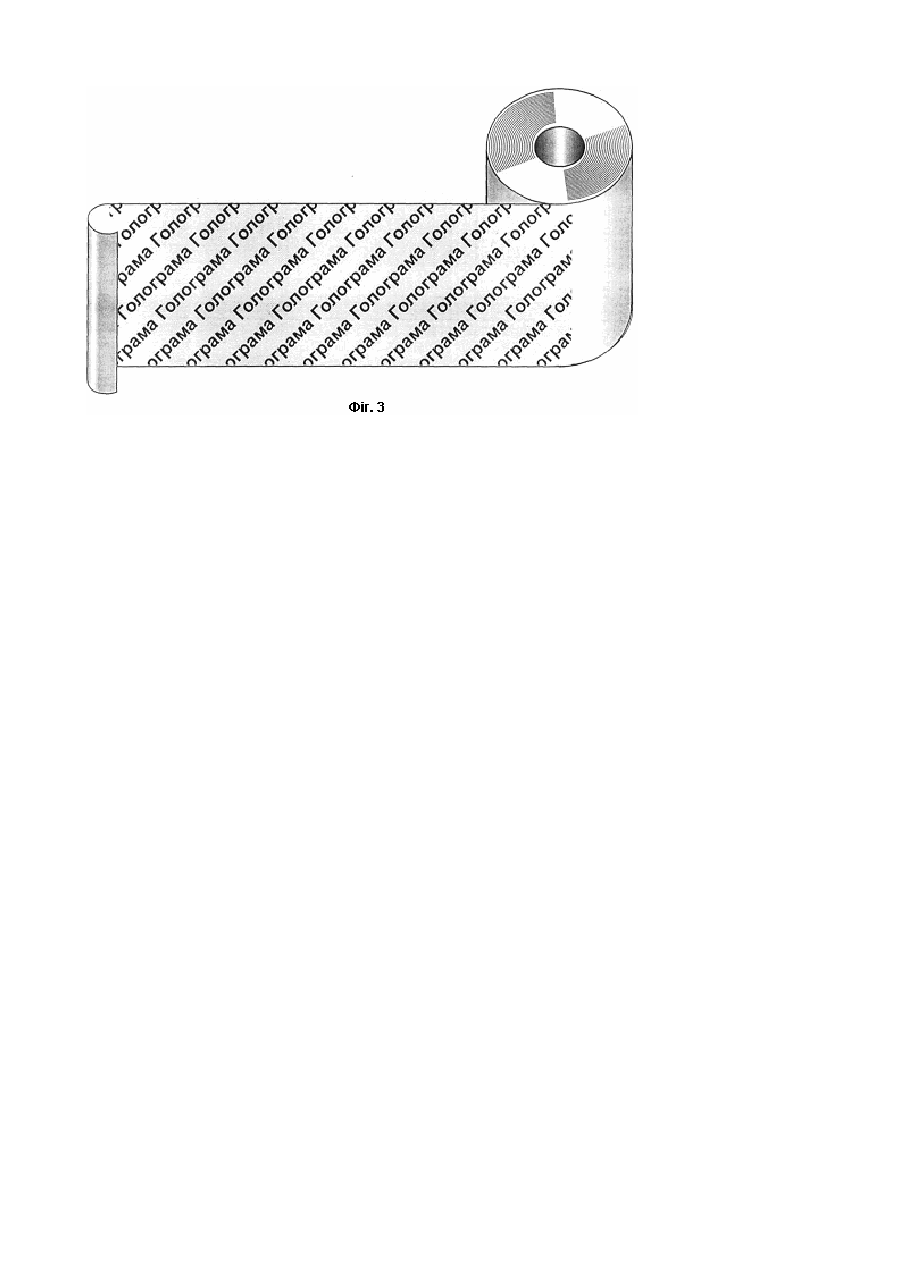

Пропонована корисна модель стосується захисних елементів, призначених для маркування носіїв інформації з метою захисту або реклами та оздоблення товарів і документів голограмами, шляхом використання властивостей голограм змінювати просторове положення та колір відновленого зображення при зміні орієнтації голограми відносно джерела світла, а саме - до конструкції голографічного захисного елемента, який має ознаки, що ускладнюють його підробку і при виготовленні якого використовують метод гарячого тиснення. Найбільш близьким до пропонованого за технічною суттю і кількістю суттєви х ознак є голографічний захисний елемент, що включає паралельні шари - шар основи, виконаний у вигляді полімерної плівки та шар голограми, виконаної у вигляді голографічного рельєфу з виступів і канавок, що чергуються [Деклараційний патент України на корисну модель №15842, МПК 2006 B42D 15/10; G06K19/00, Опубл. 17.07.2006р. Бюл. №7]. У описаному голографічному захисному елементі у якості додаткової ознаки, що ускладнює його підробку, використані флуоресцентні мітки, а саме, до складу полімерної плівки, яка є основою голографічного захисного елемента, входить люмінесцентний барвник. Недолік описаного голографічного захисного елемента полягає у його недостатній захищеності від підробок та несанкціонованого копіювання, що обмежує його використання лише маркуванням товарів широкого вжитку. В основу пропонованої корисної моделі поставлено задачу створення такого голографічного захисного елемента, що містив би такі додаткові ознаки, які суттєво ускладнили б його підробку або несанкціоноване копіювання. Поставлена задача вирішується у пропонованому пристрої, який, як і відомий голографічний захисний елемент, включає паралельні шари - шар основи, виконаний у вигляді полімерної плівки та шар голограми, виконаної у вигляді голографічного рельєфу з виступів і канавок, що чергуються, а, відповідно до пропозиції, голографічний захисний елемент "HSF" виготовлений у вигляді стрічки-сандвіча з оптично прозорих шарів з'єднаних між собою і доповнений розділяючим шаром з низькою адгезивною здатністю до основи, захисним шаром, першим інформаційним шаром, лаковим шаром з голографічним рельєфом, відбиваючим шаром, другим інформаційним шаром та клейовим шаром, при цьому розділяючий шар розташований на основі, захисний шар з покриттям розташований на розділяючому шарі, перший інформаційний шар з покриттям, призначеним для надання голографічному захисному елементу - певного кольору і/або з люмінесцентними мітками, розташований на захисному шарі, а на першому інформаційному шарі з покриттям розміщений лаковий шар з виконаною на ньому голограмою, відбиваючий шар розташований на лаковому шарі, другий інформаційний шар розташований на відбиваючому шарі та ззовні забезпечений клейовим шаром, призначеним для закріплення голографічного захисного елемента на маркованому об'єкті. Особливістю пропонованого пристрою є і те, що відбиваючий шар виготовлений у вигляді або металізованої плівки, або діелектричного покриття з високим значенням показника заломлення на лаковому шарі. Особливістю пропонованого пристрою є і те, що др угий інформаційний шар має або малюнок і/або текст, і/або люмінесцентні мітки. Кожний шар пропонованого голографічного захисного елемента "HSF" має своє призначення, а саме: - основа - прозора полімерна плівка, що. має достатню міцність при температурах нанесення голографічного рельєфу на інші шари і їх утримування як під час виконання технологічних операцій, так і під час експлуатації голографічного захисного елемента; - розділяючий шар - шар, що має низьку адгезивну здатність до основи, призначений для відділення основи від інших шарів при нанесенні голографічного елемента і виготовлений із суміші синтетичних вісків; - захисний шар призначений для захисту голограми від механічних пошкоджень при експлуатації і виготовлений з суміші алкідних смол; - перший інформаційний шар призначений для введення додаткових барвників і виготовлений з суміші акрилових смол; - лаковий шар з голографічним рельєфом призначений для формування голографічного рельєфу при тиражуванні голограм і виготовлений з суміші акрилових та алкідних смол; - відбиваючий шар призначений для підвищення яскравості голографічного елемента і виготовлений з металу (алюміній, хром, мідь тощо) або діелектрика (сульфід цинку, двоокису титану то що); - другий ін формаційний шар призначений для введення додаткових барвників і виготовлений з суміші акрилових смол; - клейовий шар призначений для закріплення голографічного захисного елемента на маркованому об'єкті і виготовлений з суміші акрилових та поліуретанових смол. Послідовність розташування шарів пропонованого голографічного захисного елемента "HSF" дозволяє забезпечити технологічність масового виготовлення та нанесення, а також збереження оптичних та механічних властивостей при експлуатації. Пропонована корисна модель дозволяє суттєво підвищити захисні властивості голографічного захисного елемента за рахунок великої трудомісткості його виготовлення в не призначених для цього умовах, тобто, в умовах, які може мати лише спеціалізоване виробництво, оскільки кожний шар є, по суті, додатковою кодуючою ділянкою, що має певний малюнок, прозорість, колір, тощо. Збільшення ж кількості шарів, як показали експерименти, на даний час не сприймається ні особою контролера, ні традиційними приладами для декодування голографічного захисного елемента. На Фіг. 1 схематично показано пропонований голографічний захисний елемент "HSF" у перерізі. На Фіг. 2 і 3 схематично показані варіанти пропонованого голографічного захисного елемента "HSF" у вигляді стрічки, змотаної у рулон. Голографічний захисний елемент "HSF" виготовлений у вигляді стрічки-сандвіча з оптично прозорих шарів з'єднаних між собою, а саме - основи 1 з полімерної плівки товщиною 10-50мкм; розділяючого шару 2 з низькою адгезивною здатністю до основи 1, захисного шару 3, першого інформаційного шару 4, лакового шару 5 з голографічним рельєфом, відбиваючого шару 6, др угого інформаційного шару 7 та клейового шару 8. Розділяючий шар 2 розташований на основі 1. Захисний шар 3 з покриттям розташований на розділяючому шарі 2. Перший інформаційний шар 4 з покриттям, призначеним для надання голографічному захисному елементу певного кольору і/або з люмінесцентними мітками, а також друк спеціальними фарбами, розташований на захисному шарі 3. На першому інформаційному шарі 4 з покриттям розміщений лаковий шар 5 з виконаною на ньому голограмою. Відбиваючий шар 6 розташований на лаковому шарі 5. Другий інформаційний шар 7 містить друк спеціальними фарбами, а також суцільне покриття, призначене для надання плівці певного кольору. Другий інформаційний шар 7 може також містити люмінесцентні мітки. Другий інформаційний шар 7 розташований на відбиваючому шарі 6 та ззовні забезпечений клейовим шаром 8, призначеним для закріплення голографічного захисного елемента на маркованому об'єкті /не показано/. Стрічка –сандвіч може бути виготовлена у вигляді рулону з послабленими смугами для відривання і наклеювання певних ділянок смуги на виріб, який маркують пропонованим голографічним захисним елементом "HSF". Пропонований голографічний захисний елемент "HSF" (ГЕ) виготовляють так. Попередньо дизайнер створює потрібне зображення ГЕ майбутньої захисної голограми. Виготовляють металеву матрицю із створеним дизайнером потрібним голографічним елементом, яку використовують для тиражування захисних голограм. Ме ханічне відтворення захисних голограм на лаковому шарі 5 виконують на традиційному обладнанні механічному пресі для рекомбінації шляхом тиснення нікелевою матрицею з голографічним зображенням по лаковому шару 5. Виконують складання шарів ГЕ і їх наступне гаряче пресування до утворення стрічки-сандвіча, змотування її у р улон. Під час ідентифікації автентичності ГЕ виконують зчитування сукупності структур, утворених всіма шарами ГЕ, декодують одержану інформацію і порівнюють її з еталоном. У випадку співпадання всіх суттєви х ознак приймають рішення про автентичність порівнюваних ГЕ. Оскільки кожний шар пропонованого ГЕ є особистою кодуючою ділянкою, яка має заданий малюнок, прозорість, колір, тощо, а їх сукупність притаманна лише виробу, маркованому таким ГЕ, несанкціоноване відтворення такого ГЕ є, практично, неможливим, а тому і вірогідність його підробки суттєво зменшена порівняно з найближчим аналогом.
