Вакуумний високовольтний вимикач

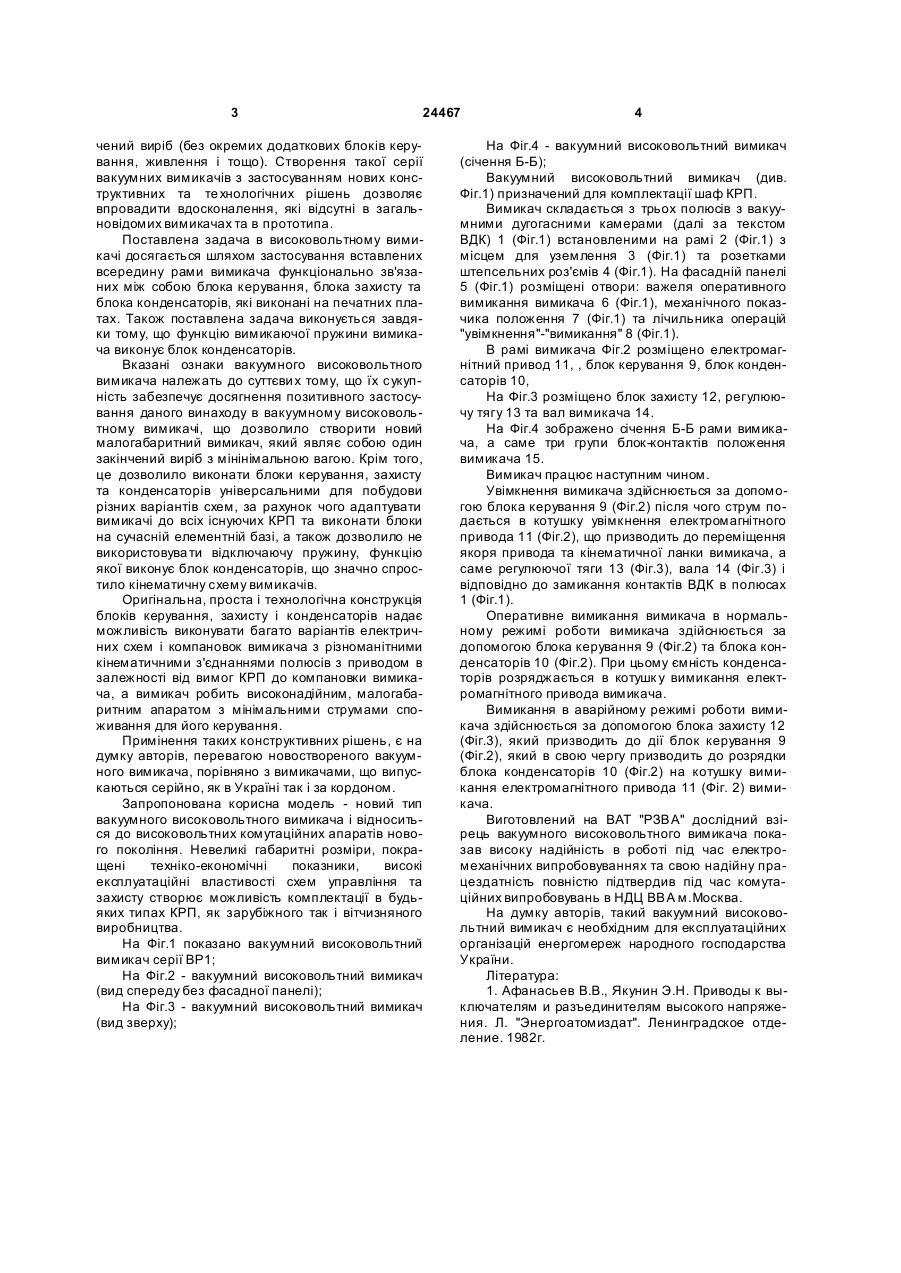

1. Вакуумний високовольтний вимикач, що містить раму, полюси з вакуумними дугогасильни 3 24467 чений виріб (без окремих додаткових блоків керування, живлення і тощо). Створення такої серії вакуумних вимикачів з застосуванням нових конструктивних та те хнологічних рішень дозволяє впровадити вдосконалення, які відсутні в загальновідомих вимикачах та в прототипа. Поставлена задача в високовольтному вимикачі досягається шляхом застосування вставлених всередину рами вимикача функціонально зв'язаних між собою блока керування, блока захисту та блока конденсаторів, які виконані на печатних платах. Також поставлена задача виконується завдяки тому, що функцію вимикаючої пружини вимикача виконує блок конденсаторів. Вказані ознаки вакуумного високовольтного вимикача належать до суттєви х тому, що їх сукупність забезпечує досягнення позитивного застосування даного винаходу в вакуумному високовольтному вимикачі, що дозволило створити новий малогабаритний вимикач, який являє собою один закінчений виріб з мінінімальною вагою. Крім того, це дозволило виконати блоки керування, захисту та конденсаторів універсальними для побудови різних варіантів схем, за рахунок чого адаптувати вимикачі до всіх існуючих КРП та виконати блоки на сучасній елементній базі, а також дозволило не використовува ти відключаючу пружину, функцію якої виконує блок конденсаторів, що значно спростило кінематичну схему вимикачів. Оригінальна, проста і технологічна конструкція блоків керування, захисту і конденсаторів надає можливість виконувати багато варіантів електричних схем і компановок вимикача з різноманітними кінематичними з'єднаннями полюсів з приводом в залежності від вимог КРП до компановки вимикача, а вимикач робить високонадійним, малогабаритним апаратом з мінімальними струмами споживання для його керування. Примінення таких конструктивних рішень, є на думку авторів, перевагою новоствореного вакуумного вимикача, порівняно з вимикачами, що випускаються серійно, як в Україні так і за кордоном. Запропонована корисна модель - новий тип вакуумного високовольтного вимикача і відноситься до високовольтних комутаційних апаратів нового покоління. Невеликі габаритні розміри, покращені техніко-економічні показники, високі експлуатаційні властивості схем управління та захисту створює можливість комплектації в будьяких типах КРП, як зарубіжного так і вітчизняного виробництва. На Фіг.1 показано вакуумний високовольтний вимикач серії ВР1; На Фіг.2 - вакуумний високовольтний вимикач (вид спереду без фасадної панелі); На Фіг.3 - вакуумний високовольтний вимикач (вид зверху); 4 На Фіг.4 - вакуумний високовольтний вимикач (січення Б-Б); Вакуумний високовольтний вимикач (див. Фіг.1) призначений для комплектації шаф КРП. Вимикач складається з трьох полюсів з вакуумними дугогасними камерами (далі за текстом ВДК) 1 (Фіг.1) встановленими на рамі 2 (Фіг.1) з місцем для уземлення 3 (Фіг.1) та розетками штепсельних роз'ємів 4 (Фіг.1). На фасадній панелі 5 (Фіг.1) розміщені отвори: важеля оперативного вимикання вимикача 6 (Фіг.1), механічного показчика положення 7 (Фіг.1) та лічильника операцій "увімкнення"-"вимикання" 8 (Фіг.1). В рамі вимикача Фіг.2 розміщено електромагнітний привод 11, , блок керування 9, блок конденсаторів 10, На Фіг.3 розміщено блок захисту 12, регулюючу тягу 13 та вал вимикача 14. На Фіг.4 зображено січення Б-Б рами вимикача, а саме три групи блок-контактів положення вимикача 15. Вимикач працює наступним чином. Увімкнення вимикача здійснюється за допомогою блока керування 9 (Фіг.2) після чого струм подається в котушку увімкнення електромагнітного привода 11 (Фіг.2), що призводить до переміщення якоря привода та кінематичної ланки вимикача, а саме регулюючої тяги 13 (Фіг.3), вала 14 (Фіг.3) і відповідно до замикання контактів ВДК в полюсах 1 (Фіг.1). Оперативне вимикання вимикача в нормальному режимі роботи вимикача здійснюється за допомогою блока керування 9 (Фіг.2) та блока конденсаторів 10 (Фіг.2). При цьому ємність конденсаторів розряджається в котушк у вимикання електромагнітного привода вимикача. Вимикання в аварійному режимі роботи вимикача здійснюється за допомогою блока захисту 12 (Фіг.3), який призводить до дії блок керування 9 (Фіг.2), який в свою чергу призводить до розрядки блока конденсаторів 10 (Фіг.2) на котушку вимикання електромагнітного привода 11 (Фіг. 2) вимикача. Виготовлений на ВАТ "РЗВА" дослідний взірець вакуумного високовольтного вимикача показав високу надійність в роботі під час електромеханічних випробовуваннях та своюнадійну працездатність повністю підтвердив під час комутаційних випробовувань в НДЦ ВВА м.Москва. На думку авторів, такий вакуумний високовольтний вимикач є необхідним для експлуатаційних організацій енергомереж народного господарства України. Література: 1. Афанасьев В.В., Якунин Э.Н. Приводы к выключателям и разъединителям высокого напряжения. Л. "Энергоатомиздат". Ленинградское отделение. 1982г. 5 Комп’ютерна в ерстка І.Скворцов а 24467 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
