Диспергатор-змішувач

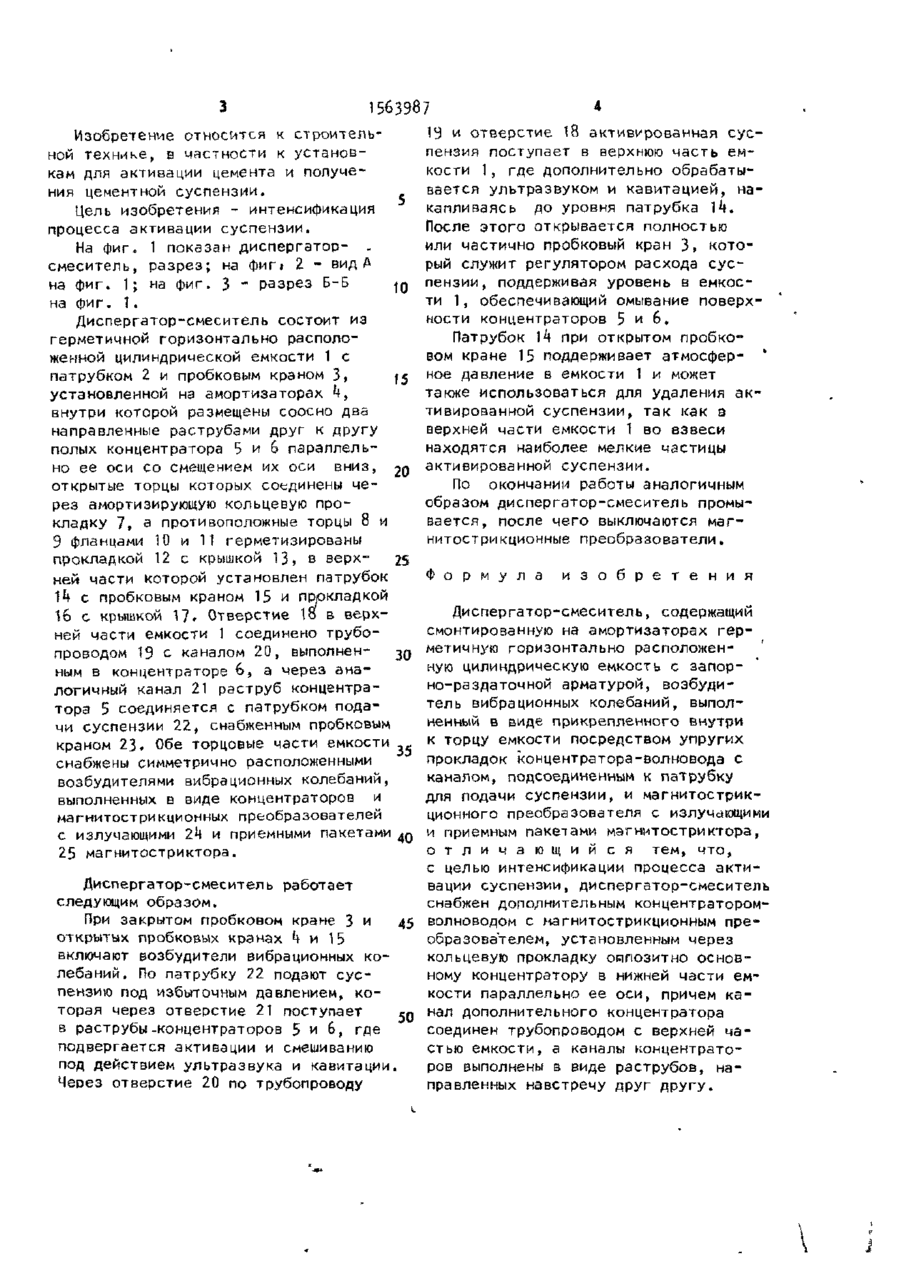

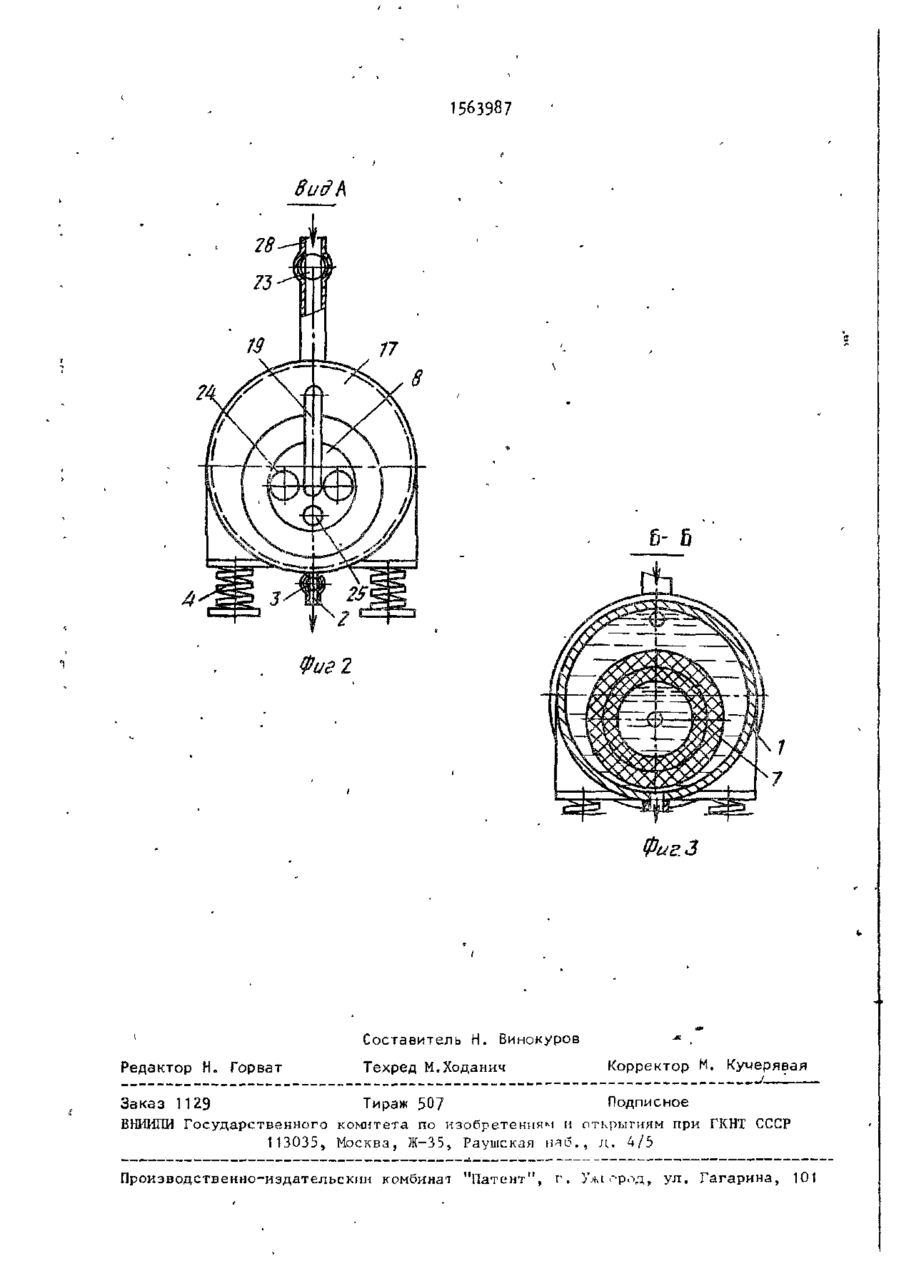

союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1 156398 (Si) « В 28 С 5 Л 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР к 1 '(21) M5260V23-33 (22) 30.06.88 (46) 15.05.90. Бюл. № 18 І30БРЕТЕНИЯ ,(71) Николаевский государственный педагогический институт им. В.Г. Белинского (72) В.И. Гуйтур и Н.В. Цепух (53) 621.929.7(088.8) (56) Авторское свидетельство СССР К 1175721, кл. В 28 С 5 Л 6 , 1983. (5*0 ДИСПЕРГАТОР-СМЕСИТЕЛЬ (57) Изобретение относится к устройствам для приготовления активированной цементной суспензии и позволяет интенсифицировать процесс активации. Диспергатор-смеситель содержит герметичную горизонтально расположенную цилиндрическую емкость 1, установленную на амортизаторах ht внутри кото рой на упругих прокладках 12 параллельно оси в нижней части емкости 1 через кольцевую прокладку 7 оппозитно расположены возбудители вибрационных колебаний, выполненные в виде концентраторов-волноводов 5 и 6 , имеющие каналы в виде направленных навстречу друг другу раструбов. Отверстие 18 в верхней части емкости 1 соединено трубопроводом 13 с каналом 20 концентратора-волновода 6, а канал 21 раструба концентратора-волновода $ соединен с патрубком 22 подачи суспензии. На торцовых частях емкости 1 установлены возбудители вибрационных колебаний, соединенные' с магнитострикционными преобразователями с излучающими 24 и приемными 25 пакетами магнитостриктора. 3 ил. (Л со 00 О .J 563987 Изобретение относится к строительной технике, в маетности к установкам для активации цемента и получения цементной суспензии. Цель изобретения - интенсификация процесса активации суспензии. На фиг. 1 показан диспергаторсмеситель, разрез; на фиг* 2 - вид Л на фиг. 1; на фиг. 3 • разрез Б-Б JQ на фиг. 1. Диспергатор-смеситель состоит из герметичной горизонтально расположенной цилиндрической емкости 1 с патрубком 2 и пробковым краном 3, \$ установленной на амортизаторах k, внутри которой размещены соосно два направленные раструбами друг к другу полых концентратора 5 и 6 параллельно ее оси со смещением их оси вниз, 20 открытые торцы которых соединены через амортизирующую кольцевую прокладку 7, а противоположные торцы 8 и Э фланцами 10 и 11 герметизированы прокладкой 12 с крышкой 13, в верх- 25 ней части которой установлен патрубок Й с пробковым краном 15 и прокладкой 16 с крышкой 17* Отверстие 18 в верхней части емкости I соединено трубопроводом 19 с каналом 20, выполнен- зо ным в концентраторе 6, а через аналогичный канал 21 раструб концентратора 5 соединяется с патрубком подачи суспензии 22, снабженным пробковым краном 23. Обе торцовые части емкости снабжены симметрично расположенными возбудителями вибрационных колебаний, выполненных в виде концентраторов и магнитострикционных преобразователей с излучающими 2k и приемными пакетами 4 0 25 магнитостриктора. 19 и отверстие 18 активированная суспензия поступает в верхнюю часть емкости 1, где дополнительно обрабатывается ультразвуком и кавитацией, накапливаясь до уровня патрубка 1^. После этого открывается полностью или частично пробковый кран 3, который служит регулятором расхода суспензии, поддерживая уровень в емкости 1, обеспечивающий омывание поверхности концентраторов 5 и 6. Патрубок Й при открытом пробковом кране 15 поддерживает атмосфер- * ное давление в емкости 1 и может также использоваться для удаления активированной суспензии, так как в верхней части емкости 1 во взвеси находятся наиболее мелкие частицы активированной суспензии. По окончании работы аналогичным образом диспергатор-смеситель промывается, после чего выключаются магнитострикционные преобразователи. Ф о р м у л а и з о б р е т е н и я Диспергатор-смеситель, содержащий смонтированную на амортизаторах герметичную горизонтально расположенную цилиндрическую емкость с запорно-раздаточной арматурой, возбудитель вибрационных колебаний, выполненный в виде прикрепленного внутри к торцу емкости посредством упругих прокладок концентратора-волновода с каналом, подсоединенным к патрубку для подачи суспензии, и магнитострикционного преобразователя с излучсіющими и приемным пакетами магнмтостриктора, о т л и ч а ю щ и й с я тем, что, с целью интенсификации процесса актиДиспергатор-смеситель работает вации суспензии, диспергатор-смеситель следующим образом. снабжен дополнительным концентраторомПри закрытом пробковом кране 3 и 45 волноводом с магнитострикционным преоткрытых пробковых кранах k и 15 образователем, установленным через включают возбудители вибрационных кокольцевую прокладку окіпозитно основлебаний. По патрубку 22 подают сусному концентратору в нижней части емпензию под избыточным давлением, кокости параллельно ее оси, причем каторая через отверстие 21 поступает Q нал дополнительного концентратора 5 в раструбы-концентраторов 5 и 6, где соединен трубопроводом с верхней чаподвергается активации и смешиванию стью емкости, а каналы концентратопод действием ультразвука и кавитации. ров выполнены в виде раструбов, наЧерез отверстие 20 по трубопроводу правленных навстречу друг другу. 1563987 Фиг. 3 Составитель Н. Винокуров Редактор Н„ Горват Техред М.Ходанич Л , Корректор М. Кучерявая Заказ 1129 Тираж 507 Подписное ЕНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а с . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужі •'•род, ул. Гагарина, 101
