Тест-об’єкт для рентгеноденситометрії
Номер патенту: 2465
Опубліковано: 15.04.2004
Формула / Реферат

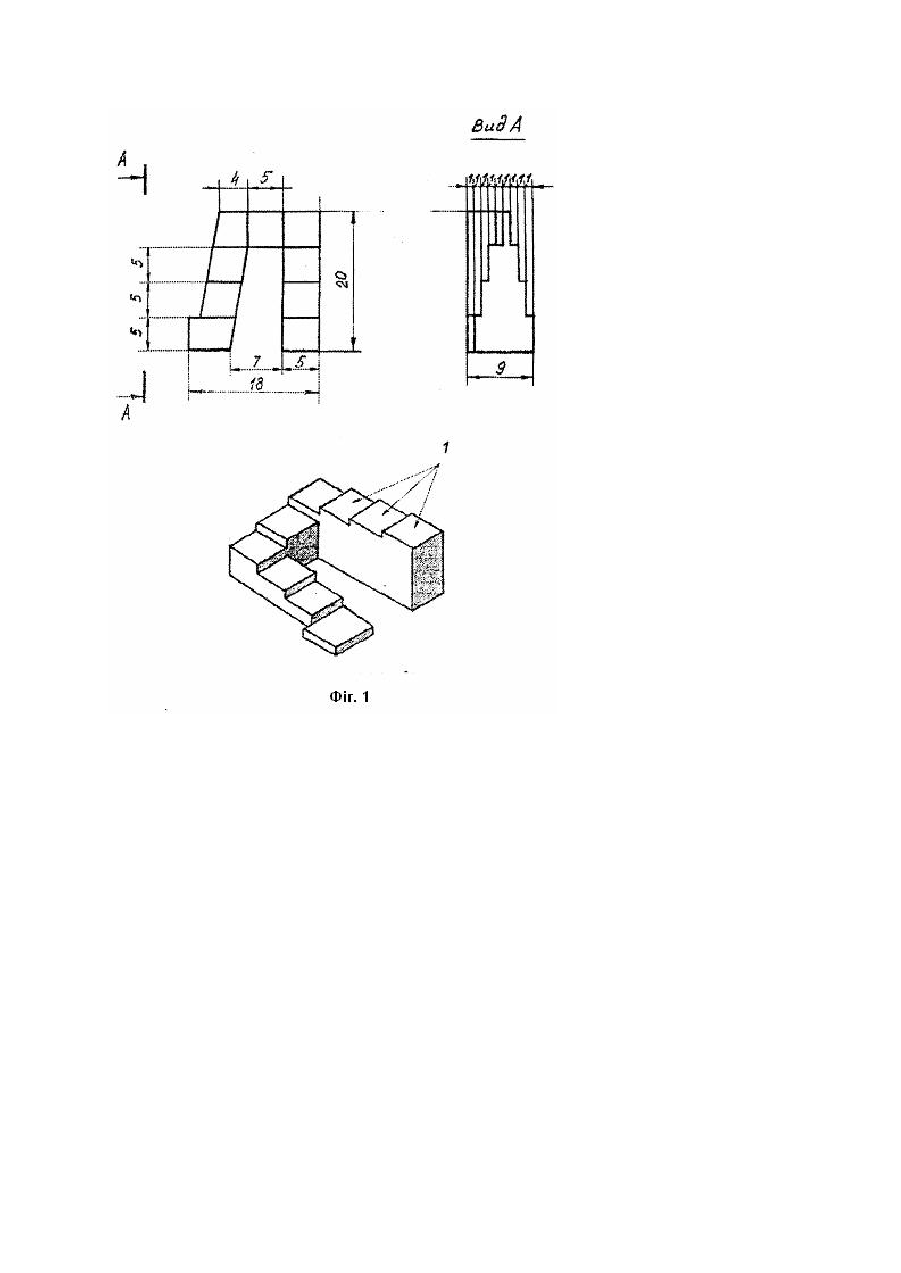

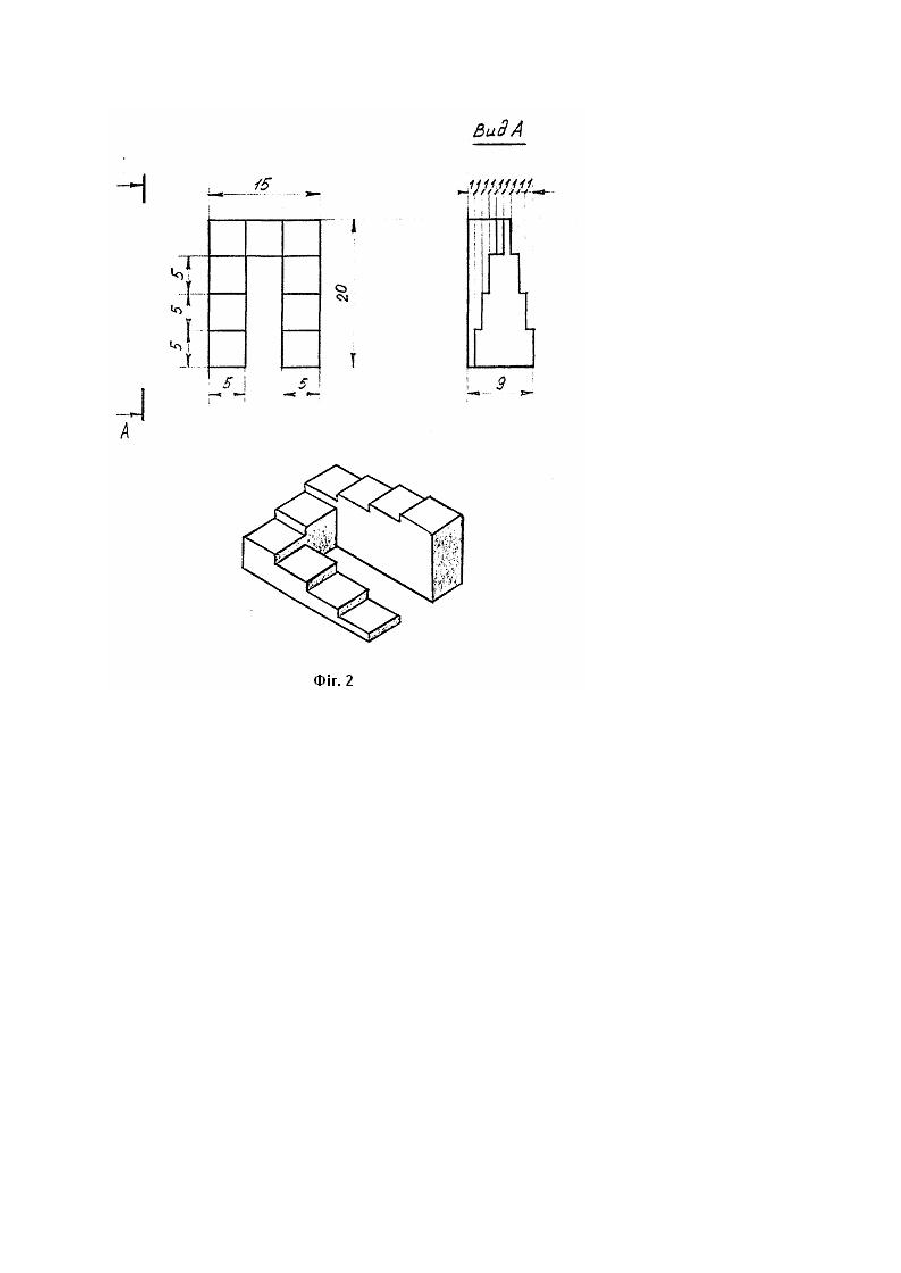

Тест-об'єкт для рентгеноденситометрії, який виконаний уступоподібним, при цьому кожна сходинка відрізняється від попередньої на 1 мм, який відрізняється тим, що тест-об'єкт виконаний у вигляді літер П і Л, має три сторони, кожна з яких виконана у вигляді трьох сходинок.
Текст
Корисна модель відноситься до медицини, а саме до рентгенології і може бути використана для порівняння оптичної щільності кістки та тест-об'єкта та одночасного маркірування рентгенограми. Для об'єктивного вивчення структури кісткової тканини на звичайних рентгенограмах ( при використанні конвенційної рентгенографії) з минулого століття запропоновано використовувати алюмінієвий "клин-еталон", щільність якого близька до щільності кісткової тканини (Григорян Э.А., Жданов Т.П., Дружинин В.Н. и др. Объективная оценка степени остеопороза // Сов.медицина. - 1979. - № 7. - с. 101-104). Запропонований раніше "клин-еталон" (так як назва - еталон - не відповідає дійсності, то краще називати його "тест-об'єкт) виглядає у виді прямокутника розмірами 15-20 см у довжину, 1 см ширини, товщина його збільшується від 2 до 20 мм або уступоподібно, при цьому кожна сходинка відрізняється від попередньої на 0,5 - 1 мм, або плавно (без сходинок). Кожний дослідник виробляв свій тест-об'єкт. Для вивчення структури кістки рентгенограми проводились одночасно з алюмінієвим тестоб'єктом, а потім візуально або з використанням різних фотоденситомерів визначалась оптична щільність кістки на окремих ділянках та порівнювалась з оптичною щільністю сходинок. Цей метод отримав назву фотоденситометрії і корисний тим, що дозволяє аналізувати рентгенограми виключаючи вплив умов її проведення, якості плівки та фотообробки. Але із-за складності проведення аналізу (порівняльна візуальна оцінка досить суб'єктивна) і відсутності додаткової апаратури (фо тоденситометрів) метод не отримав широкого розповсюдження і використовувався переважно при виконанні наукових робіт. У зв'язку з впровадженням в практичну охорону здоров'я цифрової рентгенографії та комп'ютерних технологій обробки зображення вказаний метод із застосуванням тест-об’єкту може використовува тися в теперішній час в любому рентген-кабінеті, тому що порівняння оптичної щільності кістки та тест-об’єкта може проводитися автоматично можна порівнювати ясність зображення у відносних одиницях (пікселях, в яких визначається ступень ясності екрана монітору комп'ютера) (Оценка риска переломов и ее применение для скрининга постменопаузального остеопороза (гл.3.1.Методики измерения костной массы или плотности) . Доклад рабочей группы ВОЗ. - Серия 843, 1994. - с.39-40, 184 с.), або навіть вирахуванням істинної щільності кістки (в г/см 3) при наявності розроблених комп'ютерних програм (Патент на винахід № 52812 від 15.01.2003. Спосіб визначення мінеральної насиченості тканин кістки. / Авер'янова Л.А., Головенко В.М., Скляр О.І., Шармазанова О.П.) Незручність застосування вище вказаної моделі тест-об'єкта пов'язано по-перше, з її розмірами ( не завжди є місце її покласти на плівку поруч з досліджуваною ділянкою скелета, особливо у дітей), по-друге, з необхідністю розташувати на плівці і маркер рентгенограми у вигляді літер (П або Л, які вказують на правий або лівий бік) і тест-об'єкт, тобто два додаткових предмета. В основу корисної моделі поставлено задачу удосконалення тест-об'єкта для рентгеноденситометрії, в якому за рахунок зміни форми і розмірів, досягається можливість вивчати структур у і розміри кістки, і одночасно маркірувати рентгенограми. Поставлена задача вирішується в тест-об'єкті для рентгеноденситометрії, який виконаний устопоподібним, при цьому кожна сходинка відрізняється від попередньої на 1 мм, згідно з винаходом, тест-об'єкт виконаний у вигляді літери "П" і "Л", має три сторони, кожна з яких виконана у вигляді трьох сходинок. Модель тест-об’єкта дозволяє зразу і маркірувати рентгенограми (права-ліва), визначати істинні розміри кісток і проводити аналіз структури кісткової тканини. Крім того, має зручні розміри, що дозволяє використовувати її практично на всіх рентгенограмах. А стандартизація розмірів дозволяє проводити за допомогою такого тест-об'єкта не тільки комп'ютерну денситометрію (визначення щільності кісток), але і рентгенограмометрію, тобто вимірювання розмірів кісток і вирахування на цій основі різних відомих індексів, які також допомагають в об'єктивізації структури кісток і діагностуванні різних захворювань з ними пов'язаних. Суть корисної моделі пояснює креслення, де на фіг.1 зображений тест-об'єкт "Л", на фіг.2 - тестоб'єкт "П". Запропонований тест-об'єкт, виготовлений із технічного алюмінію марки "ДТ-16", щільність якого відповідає щільності кістки. Тест-об'єкт виготовлений у вигляді літер "П" і "Л" розмірами: довжина - 2 см, ширина - 1, 5 см, товщина від 2 до 10 мм. Тест-об'єкт має три сторони 1, 2, 3, на кожній з яких розташовані сходинки 4. Товщина збільшується уступоподібне, кожна сходинка 4 на 1 мм більше ніж попередня, площа сходинок 5х5 мм 2. Кількість сходинок - 9 - достатня для проведення візуального і математичного аналізу. Тест-об'єкт використовують таким чином. При проведенні рентгенографії різних відділів кінцівок тест-об’єкт укладають поруч з досліджуваною кінцівкою (правою або лівою) паралельно вісі. Після чого проводять необхідне дослідження, або необхідний аналіз рентгенограми. Таким чином, без застосування додаткових методів та приладів визначають щільність кісткової тканини та істинні розміри кісток.
ДивитисяДодаткова інформація
Автори англійськоюSharmazanova Olena Petrivna, Spuziak Mykhailo Ivanovych
Автори російськоюШармазанова Елена Петровна, Спузяк Михаил Иванович
МПК / Мітки
МПК: A61B 6/00
Мітки: рентгеноденситометрії, тест-об'єкт
