Пристрій для взведення затвору пістолета-кулемета

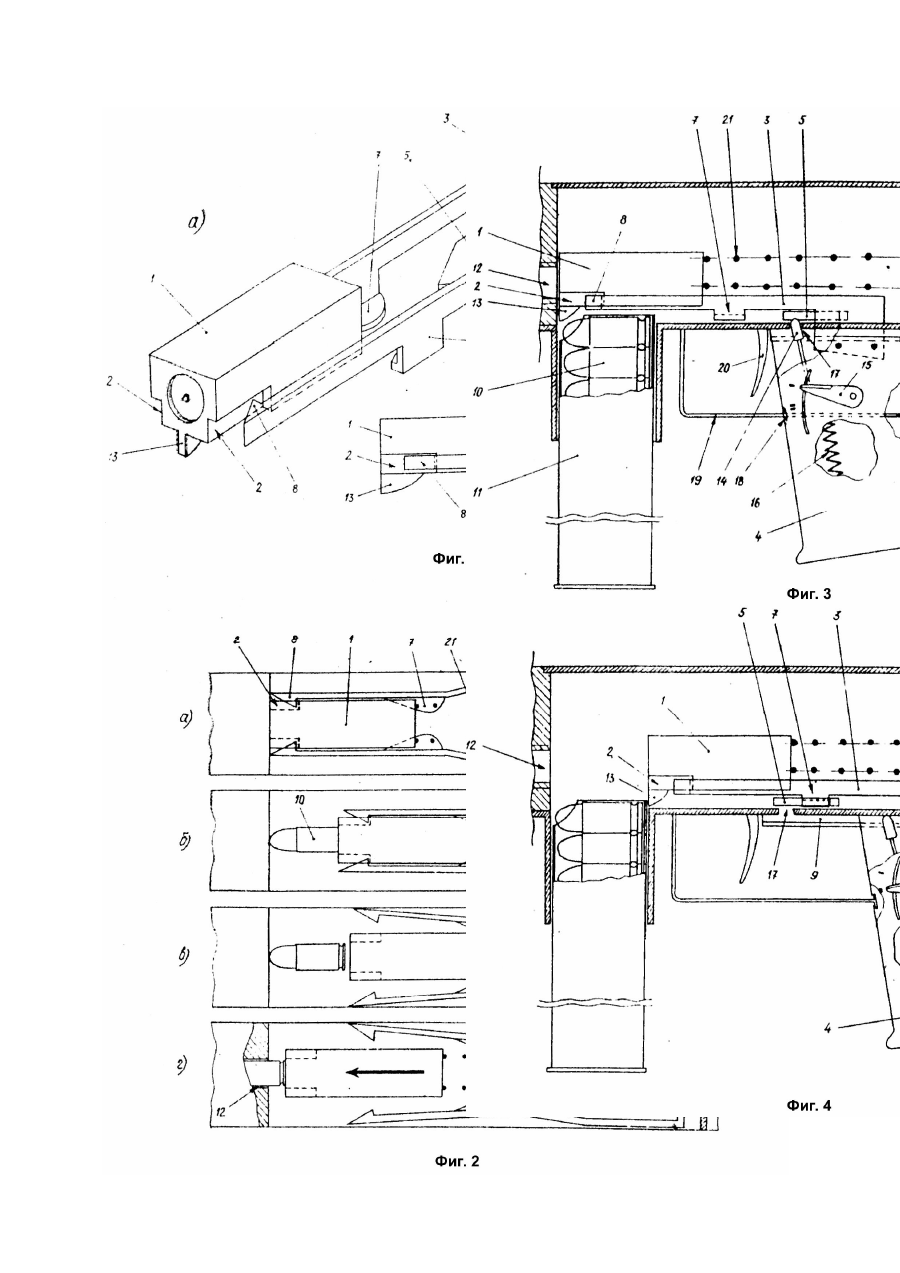

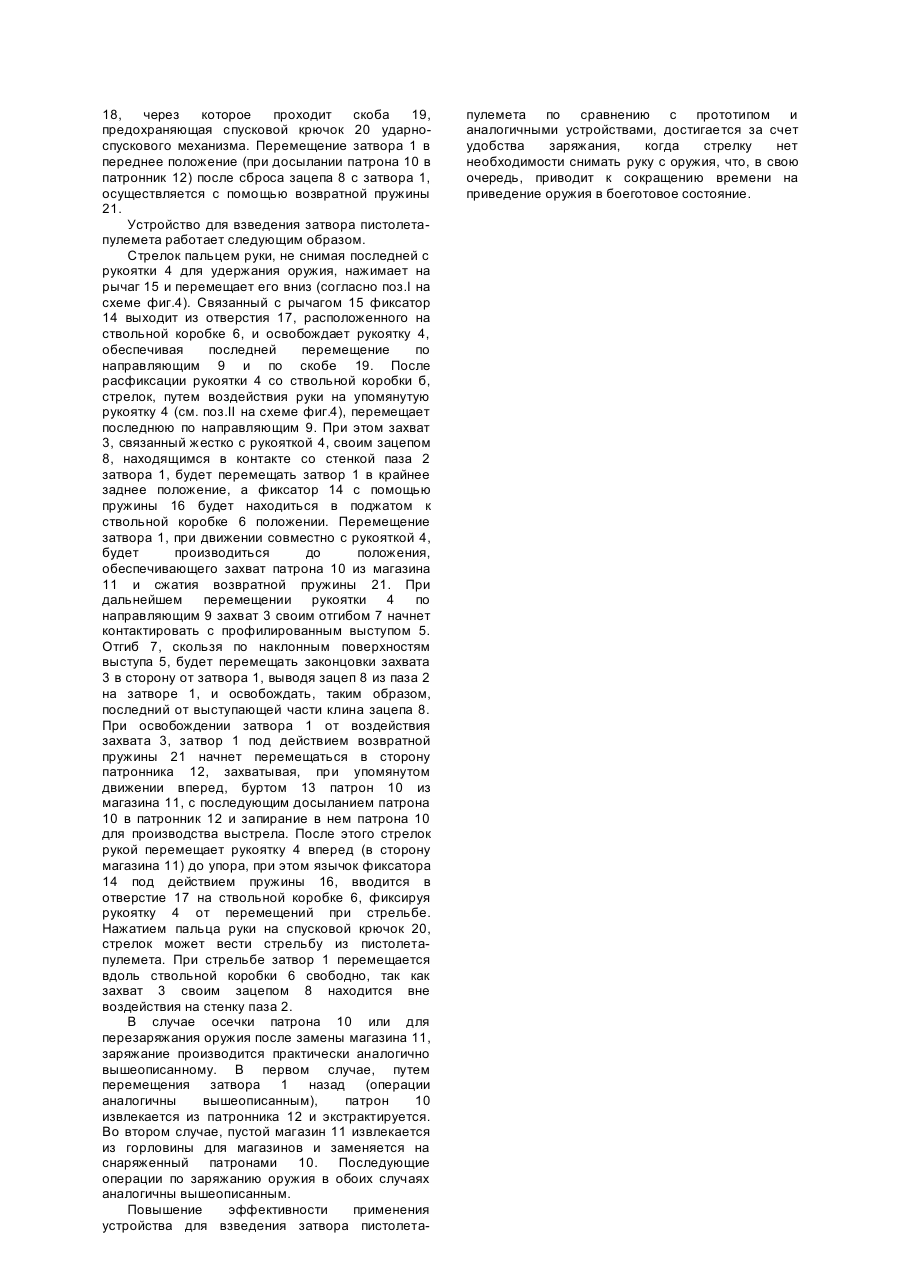

Изобретение относится к области вооружения, в частности, к устройствам для взведения затвора с целью досилання патрона в патронник. Известно устройство для взведения затвора пистолета-пулемета, содержащее затворную раму с расположенной на ней рукояткой заряжания, выполненную выступающей за габариты крышки ствольной коробки [1]. Взведение затвора осуществляется, в данном случае, путем воздействия руки стрелка на рукоятку заряжания с последующим отводом затвора назад. Недостатком известного устройства для взведения затвора пистолета-пулемета является то, что выступающая рукоятка заряжания увеличивает габариты оружия в поперечном направлении, а также может служить причиной непреднамеренного заведения затвора и досылания патрона в патронник, что. в свою очередь, может привести к непроизвольному выстрелу. Указанное расположение механизма взведения затвора требует (при заряжании или перезаряжании оружия) снятия руки стрелка с рукоятки для удержания оружия для отвода затвора назад (в крайнее заднее положение), что увеличивает количество выполняемых операций по подготовке оружия к боевому применению и, как следствие, приводит к увеличению времени на подготовку оружия к стрельбе. Наиболее близким техническим решением, выбранным в качестве прототипа, является устройство для взведения затвора пистолетапулемета, содержащее затвор с выполненным на нем пазом [2]. Взведение затвора в указанном устройстве производится пальцем руки стрелка, который вставляется в паз (углубление), и которым затвор отводится назад. Недостатком устройства для взведения затвора пистолета-пулемета, выбранного в качестве прототипа, является то, что для взведения затвора необходимо снять руку с рукоятки для удержания оружия и упомянутой рукой (пальцем) отвести затвор назад. Таким образом, увеличивается количество выполняемых операций, что приводит к увеличению суммарного времени на приведение оружия к боевому применению. Технической задачей, решаемой данным изобретением, является уменьшение времени на подготовку оружия к боевому применению. Решением технической задачи в устройстве для взведения затвора пистолета-пулемета, содержащем затвор с выполненным на нем пазом, является дополнительное снабжение его захватом, закрепленным на рукоятке для удержания оружия, и профилированным выступом, закрепленным внутри ствольной коробки ниже уровня затвора, выполнение на захвате отгиба, контактирующего, при перемещении затвора в заднее положение, с профилированным выступом, и зацепа, выполненного с возможностью зацепления с упомянутым пазом, выполнение рукоятки для удержания оружия с возможностью перемещения по ствольной коробке, снабжение рукоятки для удержания оружия фиксатором, расположенным по обе стороны рукоятки. Сопоставительный анализ заявляемого технического решения с прототипом позволяет сделать вывод, что заявляемое устройство для взведения затвора пистолета-пулемета отличается тем, что оно дополнительно снабжено захватом, закрепленным на рукоятке для удержания оружия, и профилированным выступом, закрепленным внутри ствольной коробки ниже уровня затвора, при этом на захвате выполнен отгиб, контактирующий, при перемещении затвора в заднее положение, с профилированным выступом, и зацеп, размещенный в передней части захвата, выполненный с возможностью зацепления с упомянутым пазом, расположенным на затворе, рукоятка для удержания оружия выполнена с возможностью перемещения по ствольной коробке, причем упомянутая рукоятка снабжена фиксатором, расположенным по обеим сторонам рукоятки. Таким образом, заявляемое устройство для взведения затвора пистолета-пулемета соответствует критерию изобретения "новизна". Анализ известных технических решений в данной области техники [3] позволяет сделать вывод, что в них отсутствуют признаки, сходные с существенными отличительными признаками в заявляемом устройстве для взведения затвора пистолета-пулемета, и признать заявляемое устройство соответствующим критерию "существенные отличия". Сущность изобретения поясняется чертежами, где на фиг.1 представлена схема расположения захвата и профилированного выступа (а), а также их расположение на виде сбоку (б); на фиг.2 схема взведения затвора в последовательности выполнения операций (а ... г); на фиг.3 конструкция устройства (как вариант); на фиг.4 упомянутая конструкция при взведении затвора в момент, предшествующий сбрасыванию зацепа с паза на затворе. Устройство для взведения затвора пистолетапулемета конструктивно содержит затвор 1 с выполненным на нем пазом 2, захват 3, закрепленный на рукоятке 4 для удержания оружия, и профилированный выступ 5, закрепленный внутри ствольной коробки 6 ниже уровня затвора 1. Профилированный выступ 5 выполнен в виде треугольника, острием направленного в сторону затвора 1. На захвате 3, выполненном в виде двух фигурных пластин, выполнен отгиб 7, контактирующий при перемещении захвата 3 с затвором 1 в крайнее заднее положение с профилированным выступом 5, и зацеп 8, расположенный на свободном конце фигурной пластины. Зацеп 8, выполненный в форме клина с выступающей частью, обращенной в сторону затвора 1, обеспечивает контакт упомянутой выступающей части с пазом 2 затвора 1 при перемещении последнего в крайнее заднее положение до момента сброса захвата 3 с затвора 1 (при контакте отгиба 7 с профилированным выступом 5). Рукоятка 4 для удержания оружия выполнена с возможностью перемещения по направляющим 9, расположенным на нижней части ствольной коробки 6. Направляющие 9 выполнены длиной, обеспечивающей перемещение затвора 1 с помощью захвата 3 в крайнее заднее положение, до положения, обеспечивающего захват патрона 10, находящегося в магазине 11, и последующего досылания его в патронник 12 (например, с помощью бурта 13, расположенного на затворе 1). На рукоятке 4 для удержания оружия размещен фиксатор 14, связанный с рычагом 15. С целью обеспечения фиксации рукоятки 4 для удержания оружия от непроизвольных перемещений, фиксатор 14 выполнен подпружиненным (поз.16), а на ствольной коробке 6 выполнено отверстие 17 для входа в него фиксатора 14. Рукоятка 4 (как вариант конструкции), также снабжена отверстием 18, через которое проходит скоба 19, предохраняющая спусковой крючок 20 ударноспускового механизма. Перемещение затвора 1 в переднее положение (при досылании патрона 10 в патронник 12) после сброса зацепа 8 с затвора 1, осуществляется с помощью возвратной пружины 21. Устройство для взведения затвора пистолетапулемета работает следующим образом. Стрелок пальцем руки, не снимая последней с рукоятки 4 для удержания оружия, нажимает на рычаг 15 и перемещает его вниз (согласно поз.I на схеме фиг.4). Связанный с рычагом 15 фиксатор 14 выходит из отверстия 17, расположенного на ствольной коробке 6, и освобождает рукоятку 4, обеспечивая последней перемещение по направляющим 9 и по скобе 19. После расфиксации рукоятки 4 со ствольной коробки б, стрелок, путем воздействия руки на упомянутую рукоятку 4 (см. поз.II на схеме фиг.4), перемещает последнюю по направляющим 9. При этом захват 3, связанный жестко с рукояткой 4, своим зацепом 8, находящимся в контакте со стенкой паза 2 затвора 1, будет перемещать затвор 1 в крайнее заднее положение, а фиксатор 14 с помощью пружины 16 будет находиться в поджатом к ствольной коробке 6 положении. Перемещение затвора 1, при движении совместно с рукояткой 4, будет производиться до положения, обеспечивающего захват патрона 10 из магазина 11 и сжатия возвратной пружины 21. При дальнейшем перемещении рукоятки 4 по направляющим 9 захват 3 своим отгибом 7 начнет контактировать с профилированным выступом 5. Отгиб 7, скользя по наклонным поверхностям выступа 5, будет перемещать законцовки захвата 3 в сторону от затвора 1, выводя зацеп 8 из паза 2 на затворе 1, и освобождать, таким образом, последний от выступающей части клина зацепа 8. При освобождении затвора 1 от воздействия захвата 3, затвор 1 под действием возвратной пружины 21 начнет перемещаться в сторону патронника 12, захватывая, при упомянутом движении вперед, буртом 13 патрон 10 из магазина 11, с последующим досыланием патрона 10 в патронник 12 и запирание в нем патрона 10 для производства выстрела. После этого стрелок рукой перемещает рукоятку 4 вперед (в сторону магазина 11) до упора, при этом язычок фиксатора 14 под действием пружины 16, вводится в отверстие 17 на ствольной коробке 6, фиксируя рукоятку 4 от перемещений при стрельбе. Нажатием пальца руки на спусковой крючок 20, стрелок может вести стрельбу из пистолетапулемета. При стрельбе затвор 1 перемещается вдоль ствольной коробки 6 свободно, так как захват 3 своим зацепом 8 находится вне воздействия на стенку паза 2. В случае осечки патрона 10 или для перезаряжания оружия после замены магазина 11, заряжание производится практически аналогично вышеописанному. В первом случае, путем перемещения затвора 1 назад (операции аналогичны вышеописанным), патрон 10 извлекается из патронника 12 и экстрактируется. Во втором случае, пустой магазин 11 извлекается из горловины для магазинов и заменяется на снаряженный патронами 10. Последующие операции по заряжанию оружия в обоих случаях аналогичны вышеописанным. Повышение эффективности применения устройства для взведения затвора пистолета пулемета по сравнению с прототипом и аналогичными устройствами, достигается за счет удобства заряжания, когда стрелку нет необходимости снимать руку с оружия, что, в свою очередь, приводит к сокращению времени на приведение оружия в боеготовое состояние.
