Додатковий заряд для міни

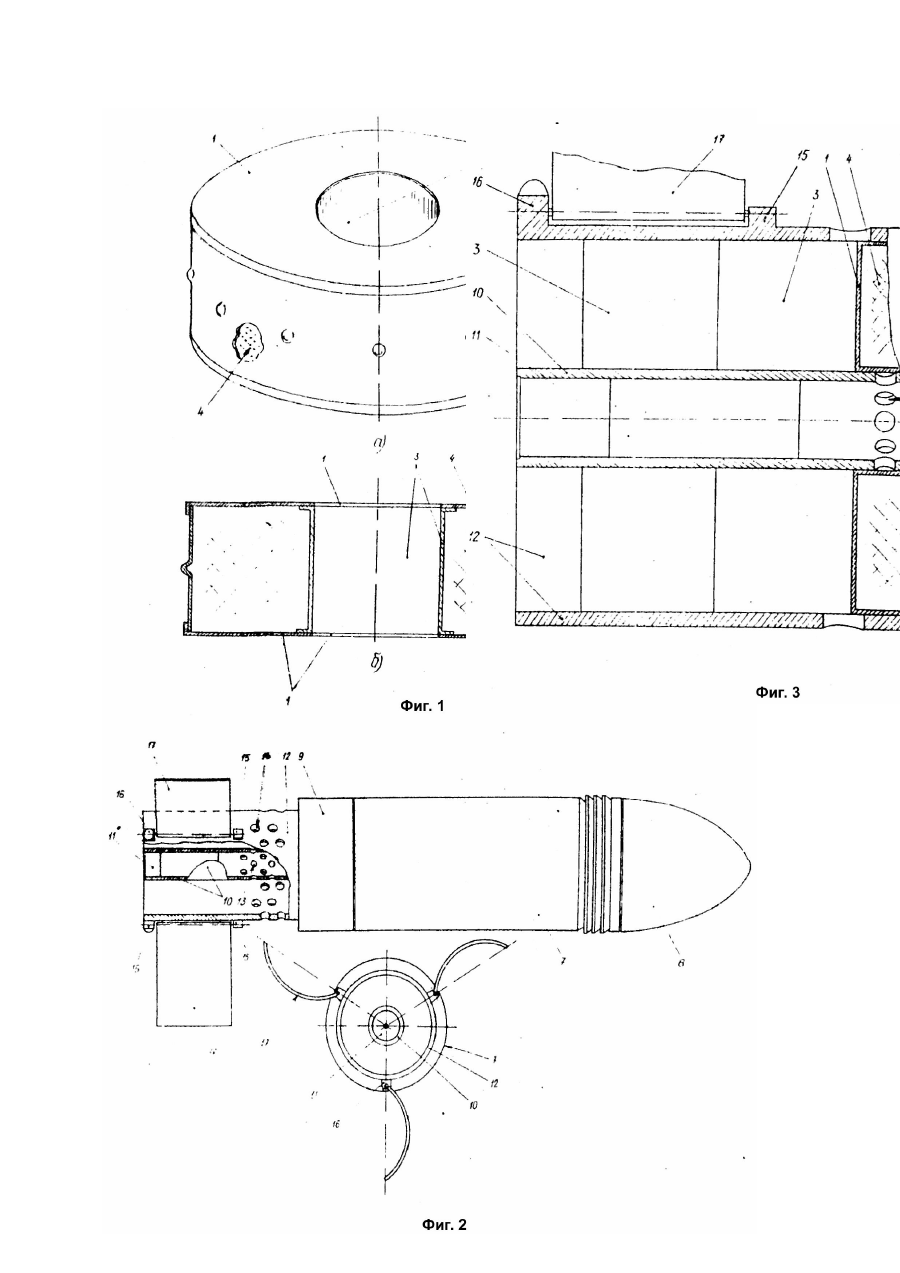

Изобретение относится к области вооружения, в частности, к дополнительным зарядам для мины. Известен дополнительный заряд для мины, содержащий корпус в виде "лодочки", закрытый крышкой, и пороховой заряд, размещенный внутри корпуса [1]. Недостатком известного технического решения является то, что он предназначен для мин, снятых с вооружения (конструкция известных мин имела 6 элементов оперения). Состоящие на вооружении мины имеют 10 элементов оперения, поэтому конструктивное решение в виде "лодочки" применить на минах с 10 элементами оперения невозможно без изменения конструкции. Также недостатком указанного дополнительного заряда для мины является то, что пороховой заряд размещен в оболочке, которая подвержена атмосферным воздействиям, что приводит к ухудшению физико-химических характеристик наполняющего ее пороха. Наиболее близким техническим решением, выбранным в качестве прототипа, является дополнительный заряд для мины, содержащий по крайней мере одно кольцо из пороха, помещенное в оболочку из тонкого материала [2]. Упомянутый пороховой заряд собирается в оболочку (картуз) из тонкой материи путем либо простой сборки из отдельных колец пороха, которые выполняются разрезными для удобства одевания на трубку с вышибным (основным) зарядом, либо путем склеивания упомянутых колец пороха. Недостатком технического решения, выбранного в качестве прототипа, является то, что при открывании цинка, порох, находящийся в тонкой оболочке, подвергается влиянию климатических факторов, что существенно снижает его физико-химические характеристики. Также недостатком является и то, что необходимо производить дополнительные операции при снаряжении мины по закреплению порохового заряда на корпусе трубки с вышибным зарядом (патроном), что, в свою очередь, приводит к уменьшению скорострельности. Технической задачей, решаемой данным изобретением, является исключение влияния климатических факторов на физико-химические характеристики дополнительного порохового заряда. Решением технической задачи в дополнительном пороховом заряде для мины, содержащем по крайней мере одно кольцо из пороха, помещенное в оболочку из тонкого материала, является выполнение защитной оболочки из легкосгораемого материала и покрытие оболочки изолирующим от атмосферного воздействия пороховой заряд и оболочку веществом, выполнение оболочки фиксированной формы, выполнение стенок упомянутой оболочки цилиндрической формы эквидистантно стенок трубки вышибного заряда и камеры, выполнение внутренней и наружной стенок оболочки диаметрами, обеспечивающими возможность перемещения заряда по трубке при снаряжении мины, выполнение на наружной стенке оболочки выступов и расположение их равномерно по окружности. Решение технической задачи в дополнительном заряде для мины действительно возможно, так как конструктивно и технологически возможно изготовить оболочку для порохового заряда в виде соединенных между собой горизонтально расположенными крышками двух стенок - внутренней и наружной, выполненных цилиндрической формы. Технологически также возможно выполнить на наружной стенке оболочки выступы, например, путем выдавливания, направленные вершиной на внешнюю сторону, и расположить их равномерно по окружности наружной стенки. Увеличение диаметра наружной стенки на величину, равную величине выступа, позволит, при снаряжении мины дополнительными зарядами, фиксировать последние (в камере для дополнительных зарядов) от выпадания при опускании мины в ствол миномета. Выполнение оболочки дополнительного заряда из легкосгораемого материала позволит, при увеличении жесткости оболочки за счет увеличения толщины стенки, не допустить остатков не сгоревшего материала в канале ствола. Покрытие оболочки заряда веществом, например, лаком, изолирующим от влаги, позволит сохранить неизменными физико-химические характеристики пороха и, тем самым, оставить неизменными тактико-технические характеристики мины. Сопоставительный анализ заявляемого технического решения с прототипом позволяет сделать вывод, что заявляемый дополнительный заряд для мины отличается тем, что защитная оболочка выполнена из легкосгораемого материала и покрыта изолирующим от атмосферного воздействия пороховой заряд и оболочку веществом, оболочка выполнена фиксированной формы, стенки упомянутой оболочки выполнены цилиндрической формы эквидистантно стенок трубки вышибного заряда и камеры, диаметры внутренней и наружной стенок оболочки выполнены величиной, обеспечивающей возможность перемещения заряда по трубке при снаряжении мины, а на наружной стенке оболочки выполнены выступы, расположенные равномерно по окружности. Таким образом, заявляемый дополнительный заряд для мины соответствует критерию изобретения "новизна". Анализ известных технических решений в указанной области техники позволяет сделать вывод, что в них отсутствуют признаки, сходные с отличительными признаками в заявляемом дополнительном заряде для мины, и признать заявляемое техническое решение соответствующим критерию "существенные отличия". Сущность изобретения поясняется чертежами, где на фиг.1 представлен общий вид дополнительного заряда для мины (а) и конструкция заряда в разрезе (б); на фиг.2 конструкция мины, в которой используется заявляемый заряд; на фиг.3 - схема размещения заряда в соответствующей камере мины. Дополнительный заряд для мины (фиг.1,а) содержит оболочку, выполненную кольцеобразной формы с плоскими верхней и нижней крышками 1, соединенными с наружной стенкой.2 и внутренней стенкой 3, выполненными цилиндрическими. Внутренний объем оболочки, образованный упомянутыми крышками 1 и стенками 2 и 3, заполнен порохом 4. На наружной стенке 2 выполнены выступы 5, направленные вершиной на внешнюю сторону стенки 2, которые по окружности наружной стенки 2 располагаются равномерно. Величина выступа 5 выбирается такой, чтобы дополнительный заряд помещался в камеру 6 мины (фиг.2) с натягом. При этом выступы 5, после размещения заряда в камере 6, будут препятствовать выпадению порохового заряда из камеры 6 мины при опускании е1 в ствол миномета. Крышки 1 (верхняя и нижняя), а также стенки 2 и 3 дополнительного заряда выполнены из легкосгораемого материала и покрыты (с наружной стороны) веществом, изолирующим оболочку и пороховой заряд 4 от атмосферного воздействия. Дополнительный заряд предназначен для использования в мине, представленной на фиг.2. Указанная мина, как вариант конструкции, содержит корпус 7, выполненный цилиндрическим, аэродинамический обтекатель 8, газогенератор 9, трубку 10 с вышибным патроном 11, и камеру 12. На трубке 10 и камере 12 выполнены, соответственно, огнепередающие отверстия 13 и 14. На наружной поверхности стенки камеры 12 установлены, соответственно, передний 15 и задний 16 узлы крепления оперения 17 (выполненного формой, повторяющей форму наружной поверхности камеры 12, при этом оперение 17 выполнено поворотным относительно точки крепления в узлах 15 и 16. Размещение дополнительных зарядов в камере 12 показано на фиг.3. Дополнительный заряд для мины работает следующим образом. Извлеченный из ящика для хранения пороховой заряд (оболочка с порохом внутри последней) помещается в камеру 12 мины (фиг.3) и фиксируется там от выпадания с помощью выступов 5, расположенных на внешней стороне наружной стенки 2. Установленный во внутрь камеры 12 заряд контактирует наружной стенкой 2 с внутренней стенкой камеры 12, а внутренней стенкой 3 - с наружной стенкой трубки 10 (во внутрь которой установлен вышибной патрон 11). В камеру 12 мины могут быть установлены, в зависимости от требуемой дальности стрельбы, от одного до n дополнительных зарядов. При опускании мины в ствол миномета и достижении ею дна, происходит накаливание капсюля-воспламенителя вышибного патрона 11 с последующим выстрелом патрона 11, образованием газов и выбрасыванием мины из ствола миномета. При срабатывании основного заряда 11, через огнепередающие отверстия в трубке 10 раскаленные газы подаются в камеру 12 и поджигают находящийся там дополнительный пороховой заряд. Оболочка упомянутого заряда, выполненная из легкосгораемого материала, сгорает в канале ствола миномета вместе с находящимся в ней порохом 4. Сгорание пороха 4 дополнительного заряда увеличивает дальность стрельбы миномета. Повышение эффективности применения дополнительного заряда для мины по сравнению с прототипом достигается за счет упрощения установки его на мину, уменьшения количества операций по закреплению дополнительного заряда на мине, приводящих к увеличению скорости заряжания, а также за счет исключения влияния климатических факторов на физикохимические характеристики пороха после расконсервации ящика для хранения дополнительных зарядов.
