Спосіб охолодження ствола пістолета-кулемета

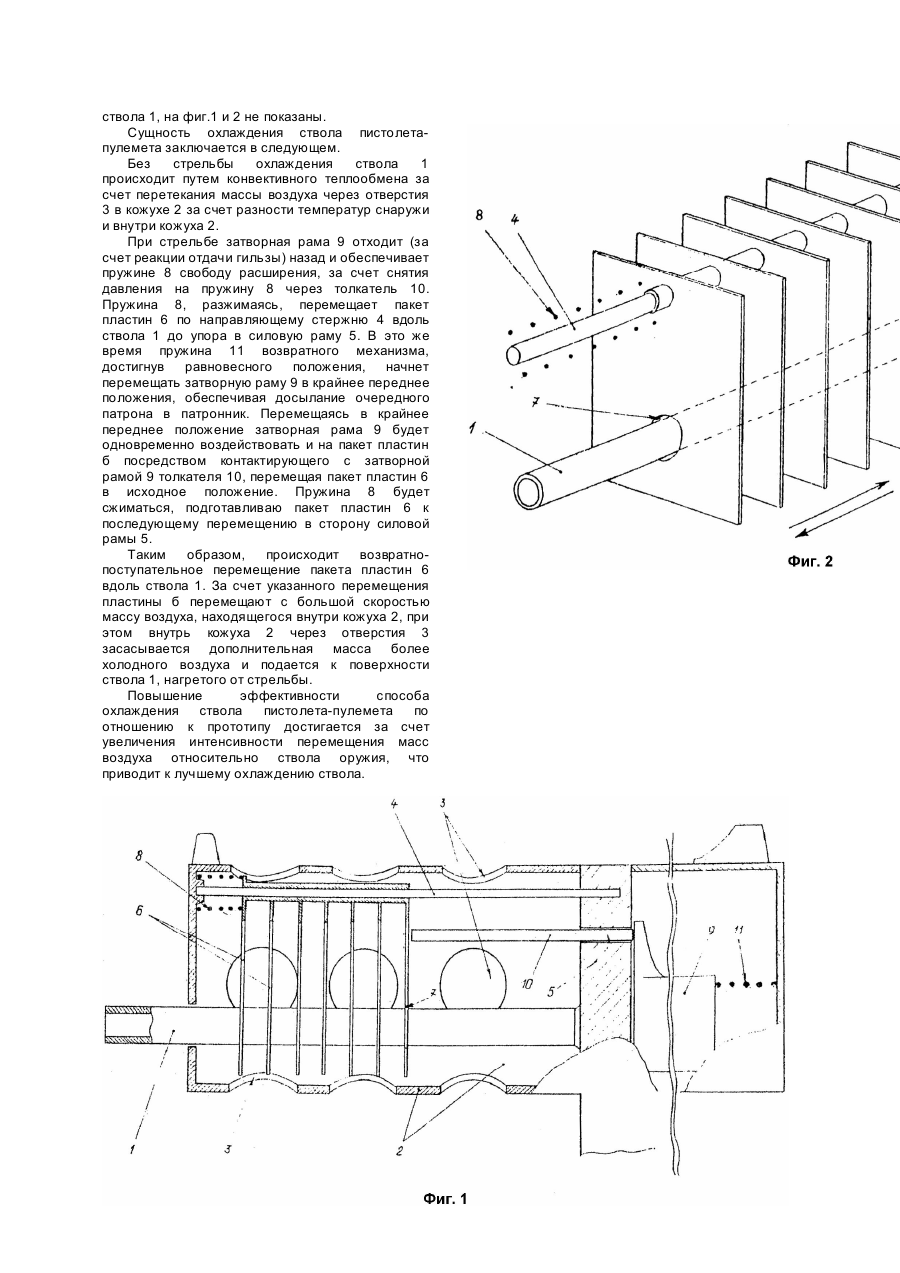

Изобретение относится к области вооружения, а именно, к способам охлаждения ствола автоматического оружия, в частности ствола пистолета-пулемета. Известен способ охлаждения ствола пистолета-пулемета, при котором ствол окружают кожухом и выполняют на последнем вентиляционные отверстия [1]. При таком расположении кожуха по отношению к стволу пистолета-пулемета охлаждение ствола осуществляется путем конвективного теплообмена за счет перетекания воздуха через отверстия на кожухе. Недостатком известного способа охлаждения ствола пистолета-пулемета является недостаточная его эффективность из-за вялого перетекания воздуха через внутренний объем кожуха. Наиболее близким техническим решением, выбранным в качестве прототипа, является способ охлаждения ствола пистолета-пулемета путем помещения его внутрь защитного кожуха и снабжение последнего вентиляционными отверстиями [2]. Недостатком способа охлаждения ствола пистолета-пулемета, выбранного в качестве прототипа, является недостаточная его эффективность, так как конвективный теплообмен характеризуется вялым характером перетекания воздуха через внутренний объем кожуха. Технической задачей, решаемой данным изобретением, является повышение интенсивности охлаждения ствола пистолетапулемета. Решением технической задачи в способе охлаждения ствола пистолета-пулемета, при котором ствол помещают внутрь защитного кожуха, а последний снабжают вентиляционными отверстиями, является закрепление внутри кожуха стержня, параллельно оси ствола, установка на упомянутом стержне дополнительных пластин и размещение их перпендикулярно оси стержня, закрепление упомянутых пластин параллельно между собой с возможностью перемещения вдоль стержня, снабжение оружия механизмом возвратно-поступательного перемещения пластин относительно ствола, выполнение в пластинах отверстия, диаметр которого превышает наружный диаметр ствола на величину, соответствующую величине теплового расширения ствола, размещение ствола осесимметрично отверстиям в пластинах. Достижение поставленной цели действительно возможно, так как конструктивно и технологически возможно закрепить во внутреннем объеме защитного кожуха направляющий стержень, например, обеспечив ему консольное закрепление по концам (одним концом на кожухе, а другим - на силовой раме оружия). На упомянутый стержень возможно установить пластины, расположив их перпендикулярно (своей плоскостью) оси стержня, а сами пластины жестко закрепить относительно друг друга с зазором между ними и с возможностью перемещения по направляющему стержню. В собранном виде конструкцию можно разместить внутри кожуха, обеспечив проход ствола оружия сквозь отверстия в пластинах. Собранную конструкцию возможно сделать подпружиненной, обеспечив ей возвратно поступательное движение относительно ствола под действием затворной рамы. Возвратнопоступательное движение пластин относительно ствола при стрельбе будет приводить к перемещению масс воздуха вдоль ствола с большой интенсивностью, и всасывать более холодный воздух во внутренний объем кожуха, что приведет к интенсивному охлаждению ствола в процессе стрельбы. В промежутках между стрельбой ствол будет охлаждаться путем конвектив-ного теплообмена. Сопоставительный анализ заявляемого способа с прототипом позволяет сделать вывод, что заявляемый способ охлаждения ствола пистолета-пулемета отличается тем, что закрепляют внутри кожуха стержень, параллельно оси ствола, устанавливают на стержень дополнительные пластины и размещают их перпендикулярно оси стержня, закрепляют упомянутые пластины параллельно между собой с возможностью перемещения вдоль стержня, снабжают оружие механизмом возвратнопоступательного перемещения пластин, выполняют в пластинах отверстие, диаметр которого превышает наружный диаметр ствола на величину, соответствующую величине теплового расширения ствола, располагают ствол осесимметрично отверстиям в пластинах, а обдув ствола производят путем возвратнопоступательного перемещения пластин относительно ствола. Таким образом, заявляемый способ охлаждения ствола пистолета-пулемета соответствует критерию изобретения "новизна". Анализ известных технических решений в указанной области техники позволяет сделать вывод, что в них отсутствуют признаки, схожие с существенными отличительными признаками в заявляемом способе охлаждения ствола пистолета-пулемета, и признать заявляемое техническое решение (способ) соответствующим критерию "существенные отличия". Сущность способа охлаждения ствола пистолета-пулемета поясняется чертежами, где на фиг.1 представлен вариант конструкции устройства, реализующего способ охлаждения; на фиг.2 - схема размещения пластин относительно ствола оружия (вариант). Способ охлаждения ствола пистолетапулемета заключается в следующем. Ствол 1 пистолета-пулемета помещают внутрь защитного кожуха 2, а последний выполняют с вентиляционными отверстиями 3. Дополнительно во внутрь кожуха 2 устанавливают направляющий стержень 4 и закрепляют его консольно на кожухе 2 и на силовой раме 5 пистолета-пулемета. На стержень 4 устанавливают пластины 6, которые выполняют с отверстием 7, а сами пластины 6 жестко соединяют между собой. При этом ствол 1 размещают осесимметрично отверстиям 7 в пластинах 6. Собранный пакет из пластин 6 выполняют подпружиненным, например с помощью витой пружины 8, и обеспечивают упомянутому пакету пластин 6 свободу перемещений по стержню 4 и контакт с затворной рамой 9, например, посредством толкателя 10. В сжатом положении пружина 8 удерживается силой упругости пружины 11 возвратного механизма пистолета-пулемета. Другие детали пистолетапулемета, не участвующие в процессе охлаждения ствола 1, на фиг.1 и 2 не показаны. Сущность охлаждения ствола пистолетапулемета заключается в следующем. Без стрельбы охлаждения ствола 1 происходит путем конвективного теплообмена за счет перетекания массы воздуха через отверстия 3 в кожухе 2 за счет разности температур снаружи и внутри кожуха 2. При стрельбе затворная рама 9 отходит (за счет реакции отдачи гильзы) назад и обеспечивает пружине 8 свободу расширения, за счет снятия давления на пружину 8 через толкатель 10. Пружина 8, разжимаясь, перемещает пакет пластин 6 по направляющему стержню 4 вдоль ствола 1 до упора в силовую раму 5. В это же время пружина 11 возвратного механизма, достигнув равновесного положения, начнет перемещать затворную раму 9 в крайнее переднее положения, обеспечивая досылание очередного патрона в патронник. Перемещаясь в крайнее переднее положение затворная рама 9 будет одновременно воздействовать и на пакет пластин б посредством контактирующего с затворной рамой 9 толкателя 10, перемещая пакет пластин 6 в исходное положение. Пружина 8 будет сжиматься, подготавливаю пакет пластин 6 к последующему перемещению в сторону силовой рамы 5. Таким образом, происходит возвратнопоступательное перемещение пакета пластин 6 вдоль ствола 1. За счет указанного перемещения пластины б перемещают с большой скоростью массу воздуха, находящегося внутри кожуха 2, при этом внутрь кожуха 2 через отверстия 3 засасывается дополнительная масса более холодного воздуха и подается к поверхности ствола 1, нагретого от стрельбы. Повышение эффективности способа охлаждения ствола пистолета-пулемета по отношению к прототипу достигается за счет увеличения интенсивности перемещения масс воздуха относительно ствола оружия, что приводит к лучшему охлаждению ствола.
