Універсальний опалубний щит

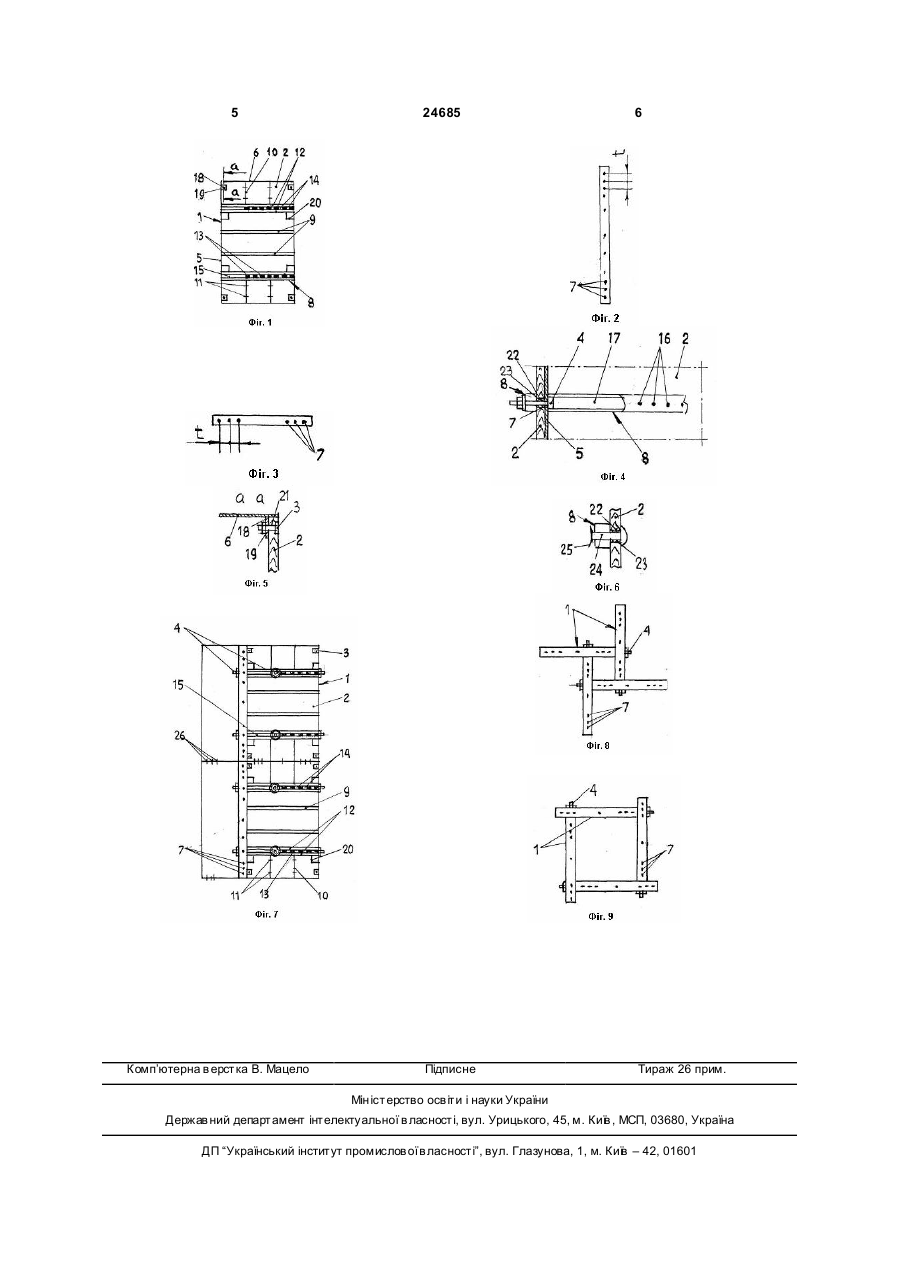

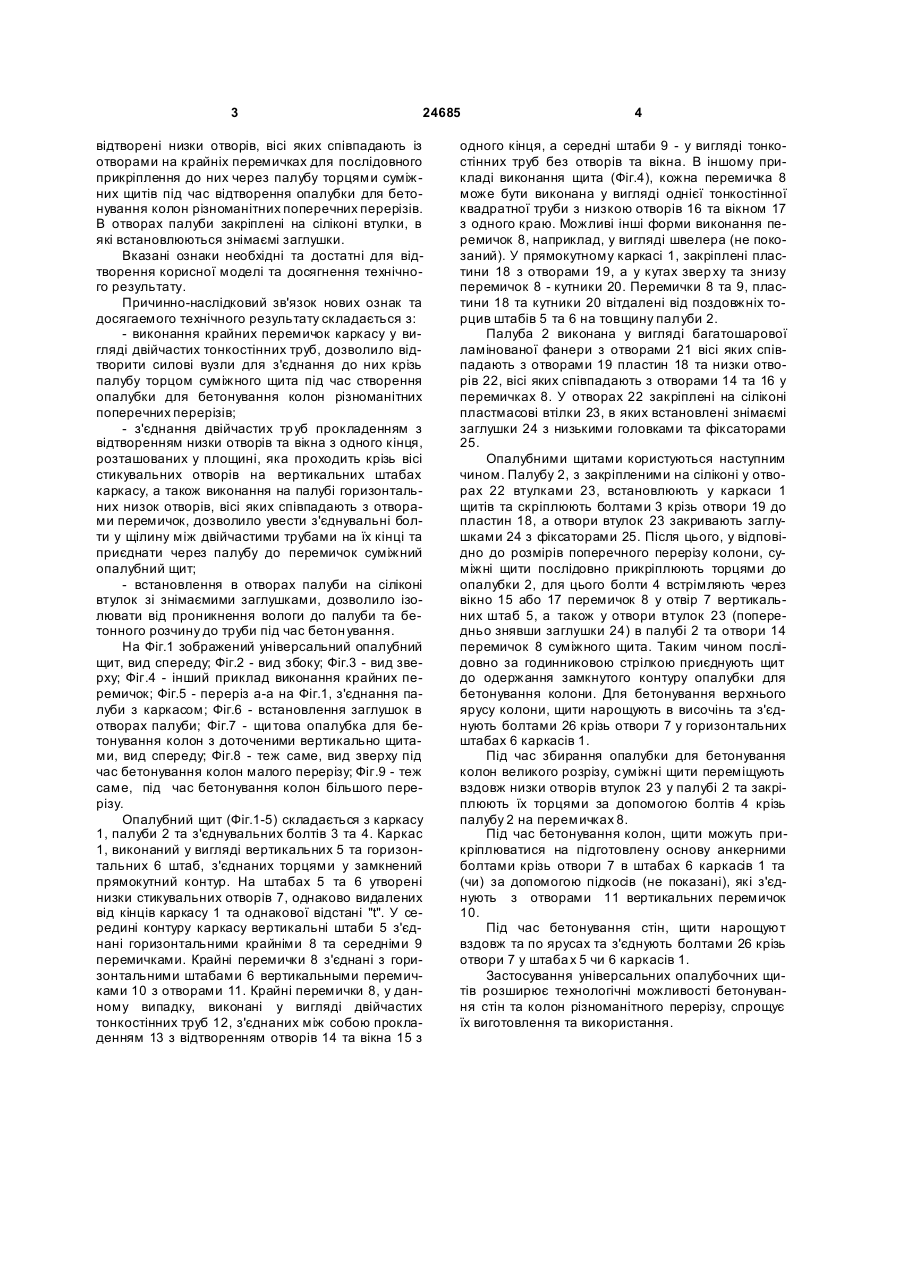

Універсальний опалубний щит, який складається з палуби, вертикальних та горизонтальних штаб каркаса з стикувальними отворами, з'єднаних торцями у замкнений прямокутний контур, всередені якого закріплені перемички та пластини 3 24685 відтворені низки отворів, вісі яких співпадають із отворами на крайніх перемичках для послідовного прикріплення до них через палубу торцями суміжних щитів під час відтворення опалубки для бетонування колон різноманітних поперечних перерізів. В отворах палуби закріплені на сіліконі втулки, в які встановлюються знімаємі заглушки. Вказані ознаки необхідні та достатні для відтворення корисної моделі та досягнення технічного результату. Причинно-наслідковий зв'язок нових ознак та досягаемого технічного результату складається з: - виконання крайних перемичок каркасу у вигляді двійчастих тонкостінних труб, дозволило відтворити силові вузли для з'єднання до них крізь палубу торцом суміжного щита під час створення опалубки для бетонування колон різноманітних поперечних перерізів; - з'єднання двійчастих тр уб прокладенням з відтворенням низки отворів та вікна з одного кінця, розташованих у площині, яка проходить крізь вісі стикувальних отворів на вертикальних штабах каркасу, а також виконання на палубі горизонтальних низок отворів, вісі яких співпадають з отворами перемичок, дозволило увести з'єднувальні болти у щілину між двійчастими трубами на їх кінці та приєднати через палубу до перемичок суміжний опалубний щит; - встановлення в отворах палуби на сіліконі втулок зі знімаємими заглушками, дозволило ізолювати від проникнення вологи до палуби та бетонного розчину до труби під час бетон ування. На Фіг.1 зображений універсальний опалубний щит, вид спереду; Фіг.2 - вид збоку; Фіг.3 - вид зверху; Фіг.4 - інший приклад виконання крайних перемичок; Фіг.5 - переріз а-а на Фіг.1, з'єднання палуби з каркасом; Фіг.6 - встановлення заглушок в отворах палуби; Фіг.7 - щи това опалубка для бетонування колон з доточеними вертикально щитами, вид спереду; Фіг.8 - теж саме, вид зверху під час бетонування колон малого перерізу; Фіг.9 - теж саме, під час бетонування колон більшого перерізу. Опалубний щит (Фіг.1-5) складається з каркасу 1, палуби 2 та з'єднувальних болтів 3 та 4. Каркас 1, виконаний у вигляді вертикальних 5 та горизонтальних 6 штаб, з'єднаних торцями у замкнений прямокутний контур. На штабах 5 та 6 утворені низки стикувальних отворів 7, однаково видалених від кінців каркасу 1 та однакової відстані "t". У середині контуру каркасу вертикальні штаби 5 з'єднані горизонтальними крайніми 8 та середніми 9 перемичками. Крайні перемички 8 з'єднані з горизонтальними штабами 6 вертикальными перемичками 10 з отворами 11. Крайні перемички 8, у данному випадку, виконані у вигляді двійчастих тонкостінних труб 12, з'єднаних між собою прокладенням 13 з відтворенням отворів 14 та вікна 15 з 4 одного кінця, а середні штаби 9 - у вигляді тонкостінних труб без отворів та вікна. В іншому прикладі виконання щита (Фіг.4), кожна перемичка 8 може бути виконана у вигляді однієї тонкостінної квадратної труби з низкою отворів 16 та вікном 17 з одного краю. Можливі інші форми виконання перемичок 8, наприклад, у вигляді швелера (не покозаний). У прямокутному каркасі 1, закріплені пластини 18 з отворами 19, а у кутах звер ху та знизу перемичок 8 - кутники 20. Перемички 8 та 9, пластини 18 та кутники 20 вітдалені від поздовжніх торцив штабів 5 та 6 на товщину палуби 2. Палуба 2 виконана у вигляді багатошарової ламінованої фанери з отворами 21 вісі яких співпадають з отворами 19 пластин 18 та низки отворів 22, вісі яких співпадають з отворами 14 та 16 у перемичках 8. У отворах 22 закріплені на сіліконі пластмасові втілки 23, в яких встановлені знімаємі заглушки 24 з низькими головками та фіксаторами 25. Опалубними щитами користуються наступним чином. Палубу 2, з закріпленими на сіліконі у отворах 22 втулками 23, встановлюють у каркаси 1 щитів та скріплюють болтами 3 крізь отвори 19 до пластин 18, а отвори втулок 23 закривають заглушками 24 з фіксаторами 25. Після цього, у відповідно до розмірів поперечного перерізу колони, суміжні щити послідовно прикріплюють торцями до опалубки 2, для цього болти 4 встрімляють через вікно 15 або 17 перемичок 8 у отвір 7 вертикальних штаб 5, а також у отвори втулок 23 (попередньо знявши заглушки 24) в палубі 2 та отвори 14 перемичок 8 суміжного щита. Таким чином послідовно за годинниковою стрілкою приєднують щит до одержання замкнутого контуру опалубки для бетонування колони. Для бетонування верхнього ярусу колони, щити нарощують в височінь та з'єднують болтами 26 крізь отвори 7 у горизонтальних штабах 6 каркасів 1. Під час збирання опалубки для бетонування колон великого розрізу, суміжні щити переміщують вздовж низки отворів втулок 23 у палубі 2 та закріплюють їх торцями за допомогою болтів 4 крізь палубу 2 на перемичках 8. Під час бетонування колон, щити можуть прикріплюватися на підготовлену основу анкерними болтами крізь отвори 7 в штабах 6 каркасів 1 та (чи) за допомогою підкосів (не показані), які з'єднують з отворами 11 вертикальних перемичок 10. Під час бетонування стін, щити нарощуют вздовж та по ярусах та з'єднують болтами 26 крізь отвори 7 у штаба х 5 чи 6 каркасів 1. Застосування універсальних опалубочних щитів розширює технологічні можливості бетонування стін та колон різноманітного перерізу, спрощує їх виготовлення та використання. 5 Комп’ютерна в ерстка В. Мацело 24685 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
