Опалубний щит, принаймні, з одним стояком, який має u-подібний поперечний переріз

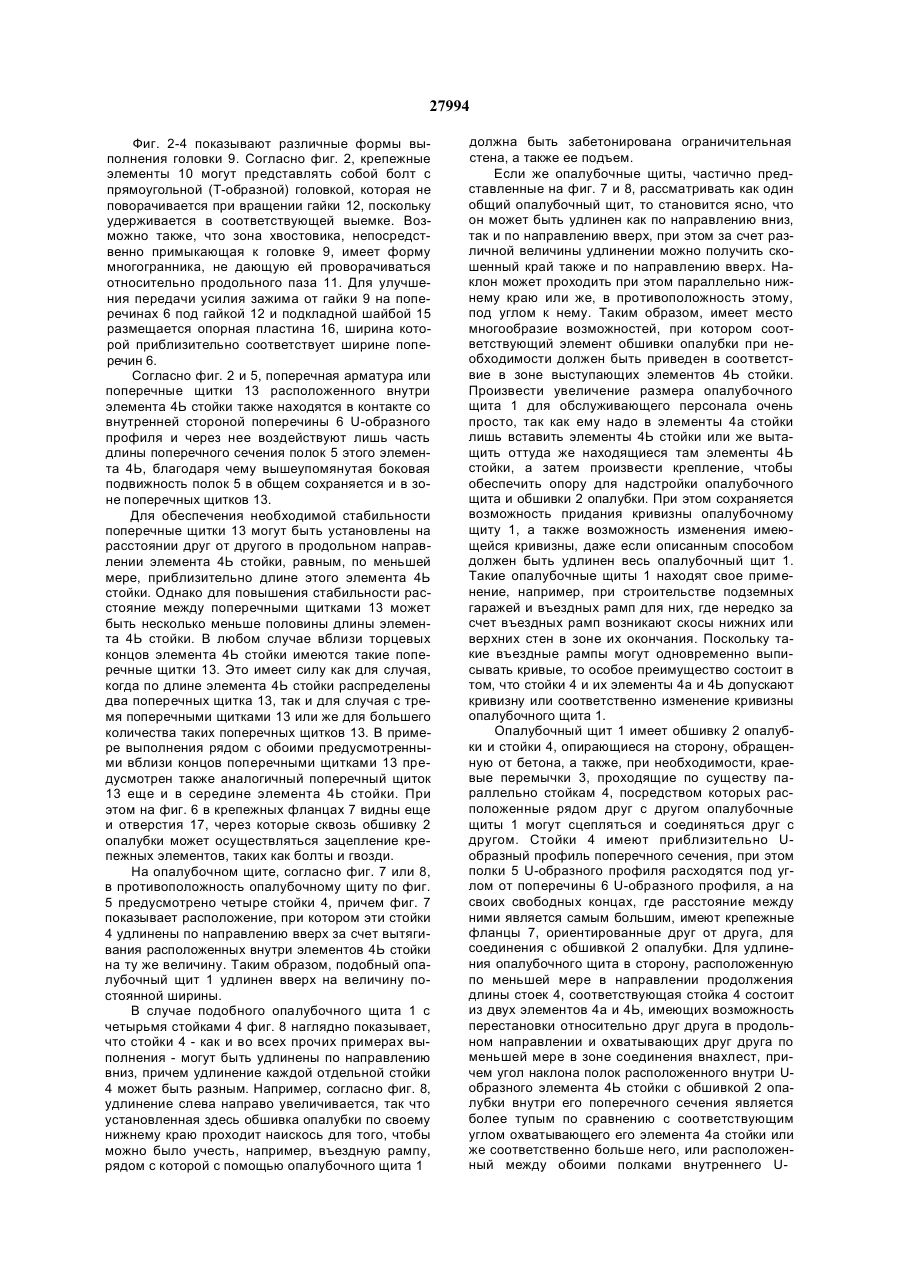

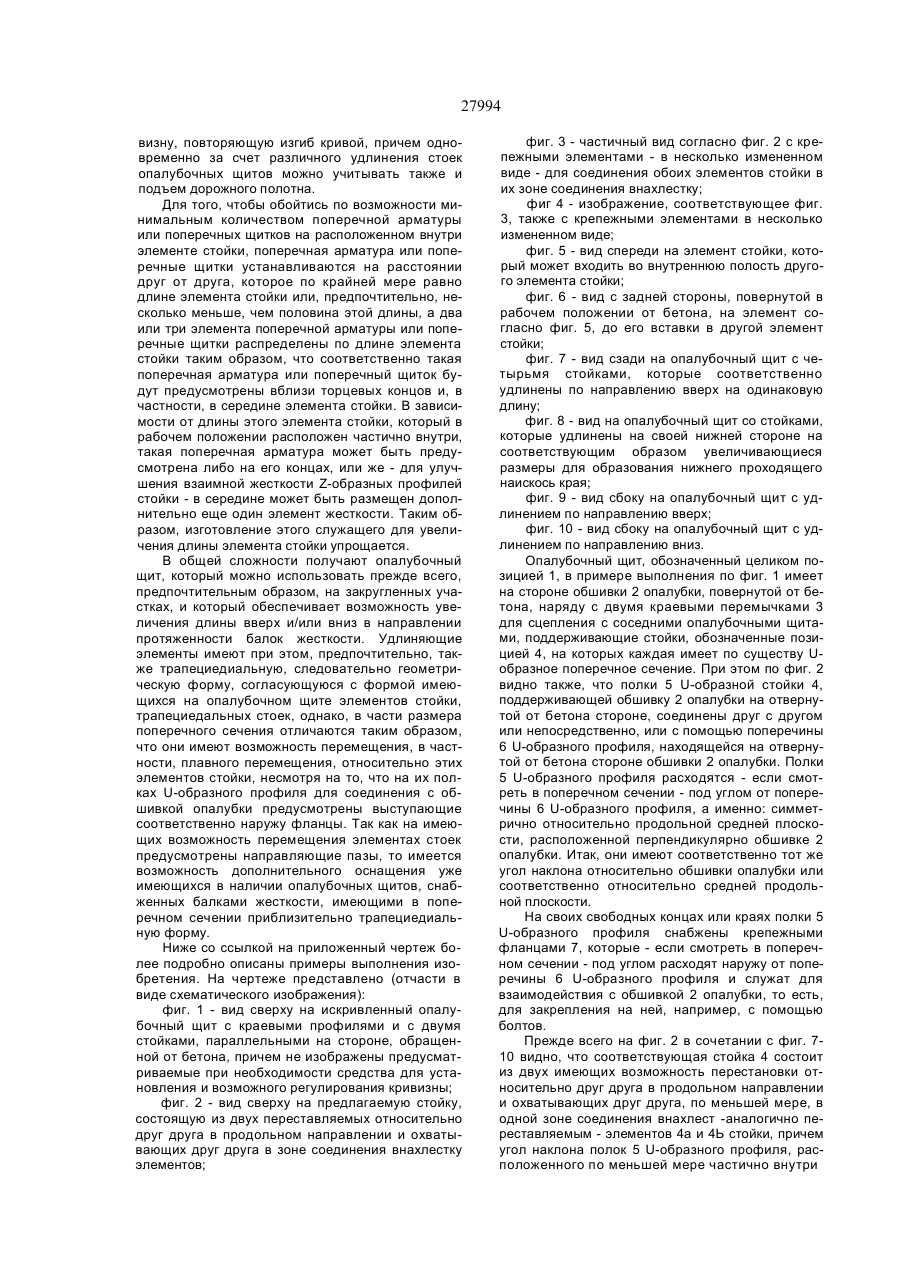

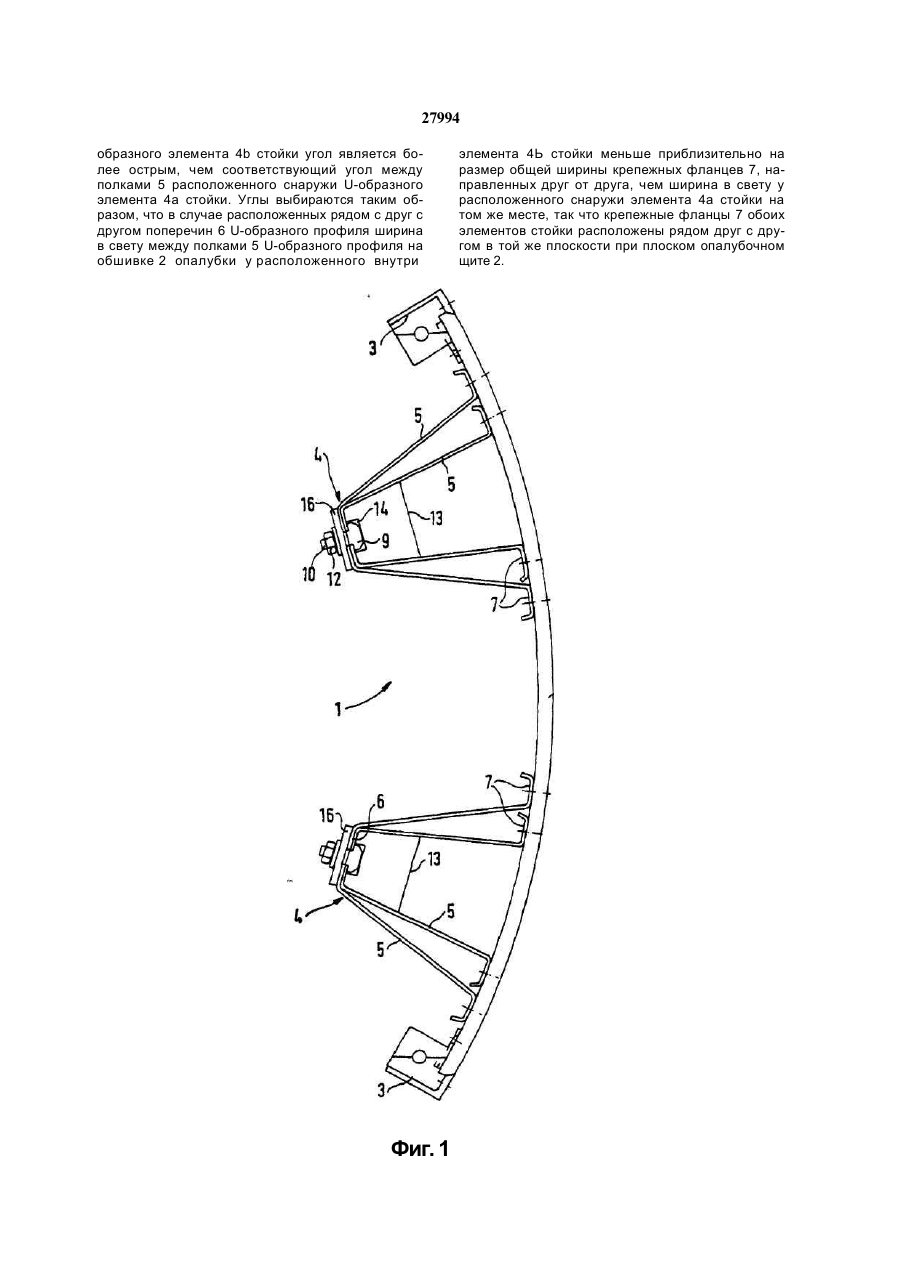

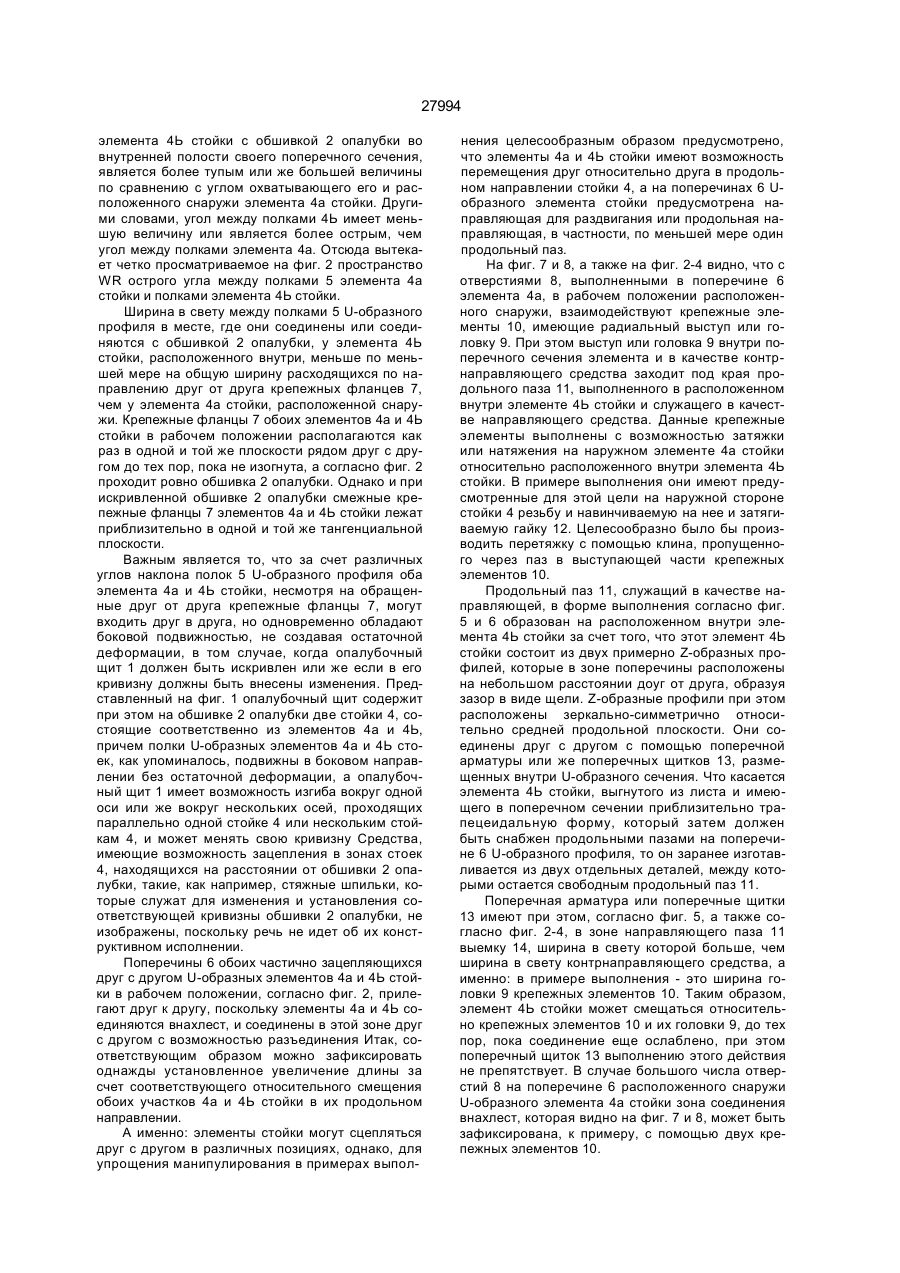

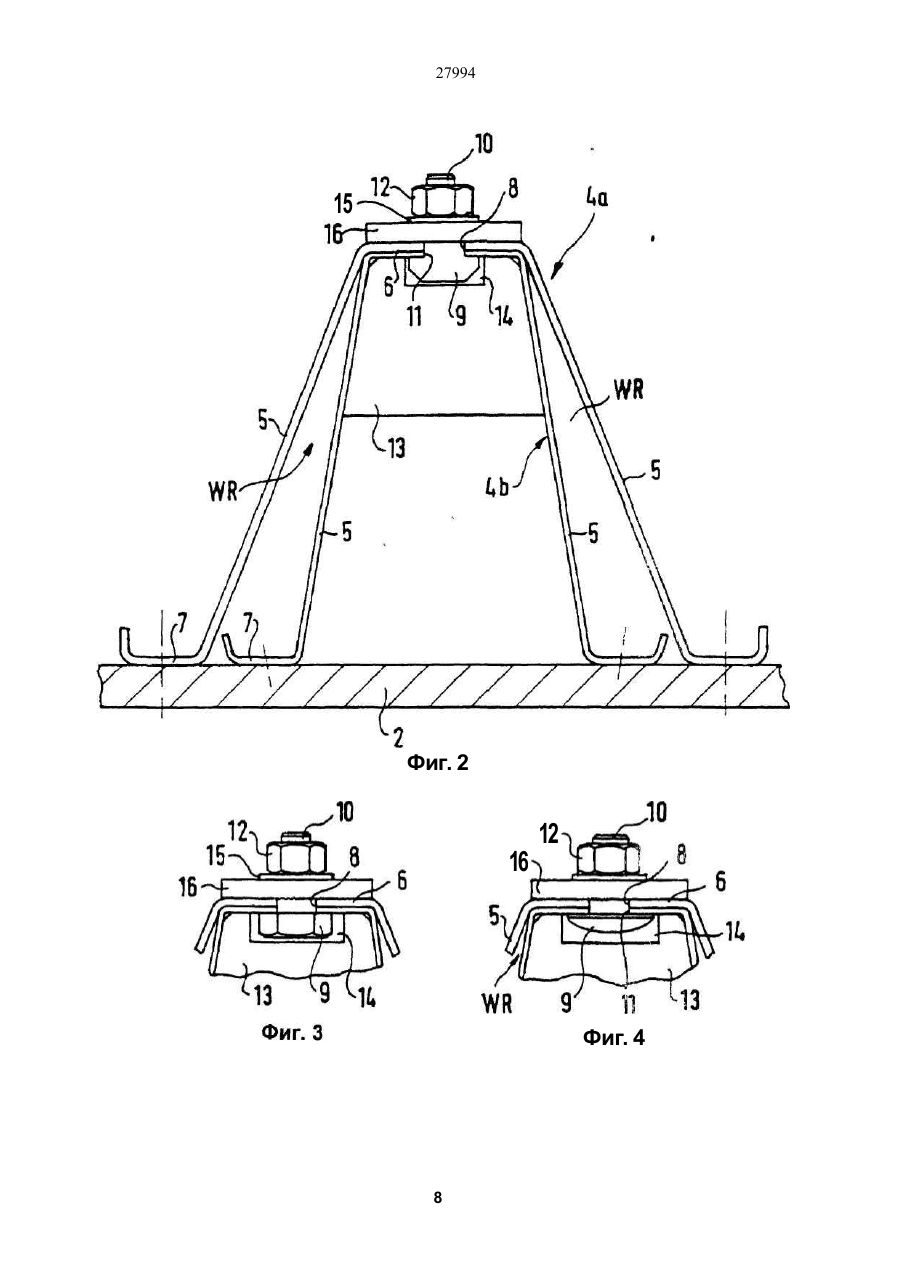

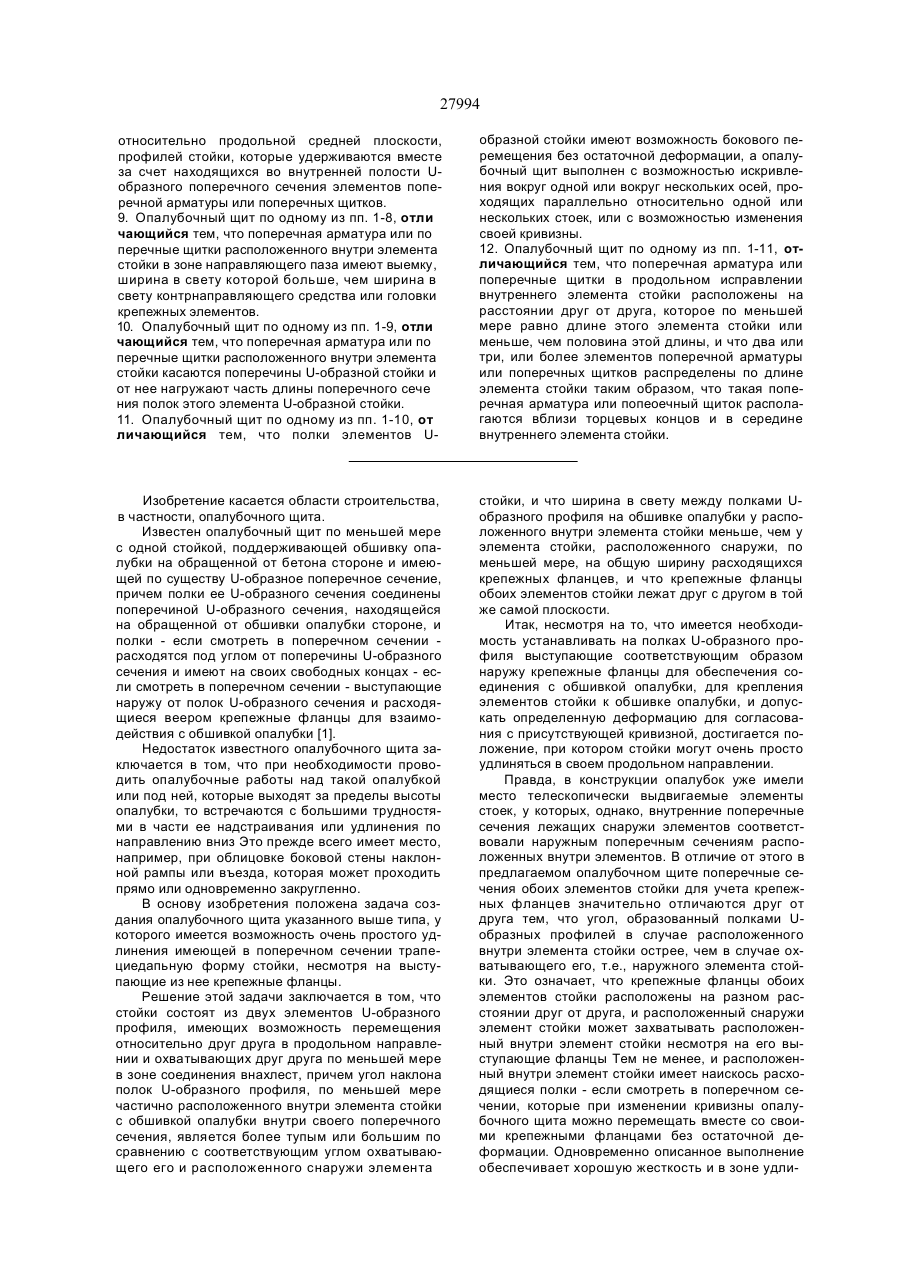

1. Опалубочный щит по меньшей мере с од ной стойкой, поддерживающей обшивку опалубки на обращенной от бетона стороне, имеющей Uобразное поперечное сечение, причем полки ее U-образного сечения соединены поперечиной Uобразного сечения, находящейся на обращенной от обшивки опалубки стороне, и расходятся под углом от поперечины U-образного сечения и име ют на своих свободных концах выступающую на ружу от полок U-образного сечения и расходя щиеся веером крепежные фланцы для взаимо действия с обшивкой опалубки, отличающийся тем, что стойка состоит из двух элементов Uобразного профиля, имеющих возможность пере мещения относи-тельно друг друга в продольном направлении и охватывающих один другой по меньшей мере в зоне соединения внахлест, при чем угол наклона полок U-образного профиля, по меньшей мере, частично расположенного внутри элемента стойки с обшивкой опалубки внутри сво его поперечного сечения, является более тупым или большим по сравнению с соответствующим углом охватывающего его и расположенного сна ружи элемента стойки, и что ширина в свету меж ду полками U-образного профиля на обшивке опалубки у расположенного внутри элемента стойки по меньшей мере на величину общей ши рины расходящихся крепежных фланцев меньше, чем у элемента стойки, расположенного снаружи, и что крепежные фланцы обоих элементов стойки лежат друг с другом в одной плоскости. 2. Опалубочный щит поп 1, отличающийся тем, что поперечины обоих частично охватывающих один другой элементов U-образной стойки в рабо чем положении прилегают друг к другу, в частно сти, соответствуют друг другу по ширине и уста новлены с возможностью разъемного соединения друг с другом. 3. Опалубочный щит по п 1 или 2 отличающийся тем, что элементы стойки выполнены с возможно стью смещения в продольном направлении стойки относительно друг друга и что на поперечине, по меньшей мере, одного элемента U-образной стой ки предусмотрена для раздвигания направляющая или продольная направляющая или, по меньшей мере, один продольный паз. 4. Опалубочный щит по одному из пп. 1-3, отли чающийся тем, что в отверстиях находящегося в рабочем положении снаружи элемента стойки располагаются крепежные элементы, имеющие радиальный выступ или головку, причем выступ или головка расположены внутри поперечного се чения стойки с возможностью контактирования в качестве контрнаправляющего средства с краями продольной направляющей расположенного внут ри элемента стойки, и что крепежные элемен ты имеют возможность перетяжки или затяжки от носительно элемента стойки, расположенного внутри. 5. Опалубочный щит по п. 4, отличающийся тем, что продольная направляющая расположенного внутри элемента стойки выполнена в виде про дольного паза. 6. Опалубочный щит по одному из пп. 1-5, отли чающийся тем, что крепежный элемент на наруж ной стороне стоек имеет резьбу и навинчиваемую на нее гайку. 7. Опалубочный щит по одному из пп. 1-6, отли чающийся тем, что крепежный элемент зафикси рован от прокручивания своей головки, в частно сти, выполнен в виде болта с прямоугольной Тобразной головкой. 8. Опалубочный щит по одному из пп. 1-7, отли чающийся тем, что расположенный внутри эле мент стойки состоит из двух выполненных по су ществу Z-образно, в зоне поперечины U-образной стойки расположенных на расстоянии паза отно сительно друг друга, в частности, симметрично СМ О о о> см < ST 27994 относительно продольной средней плоскости, профилей стойки, которые удерживаются вместе за счет находящихся во внутренней полости Uобразного поперечного сечения элементов поперечной арматуры или поперечных щитков. 9. Опалубочный щит по одному из пп. 1-8, отли чающийся тем, что поперечная арматура или по перечные щитки расположенного внутри элемента стойки в зоне направляющего паза имеют выемку, ширина в свету которой больше, чем ширина в свету контрнаправляющего средства или головки крепежных элементов. 10. Опалубочный щит по одному из пп. 1-9, отли чающийся тем, что поперечная арматура или по перечные щитки расположенного внутри элемента стойки касаются поперечины U-образной стойки и от нее нагружают часть длины поперечного сече ния полок этого элемента U-образной стойки. 11. Опалубочный щит по одному из пп. 1-10, от личающийся тем, что полки элементов U образной стойки имеют возможность бокового перемещения без остаточной деформации, а опалубочный щит выполнен с возможностью искривления вокруг одной или вокруг нескольких осей, проходящих параллельно относительно одной или нескольких стоек, или с возможностью изменения своей кривизны. 12. Опалубочный щит по одному из пп. 1-11, отличающийся тем, что поперечная арматура или поперечные щитки в продольном исправлении внутреннего элемента стойки расположены на расстоянии друг от друга, которое по меньшей мере равно длине этого элемента стойки или меньше, чем половина этой длины, и что два или три, или более элементов поперечной арматуры или поперечных щитков распределены по длине элемента стойки таким образом, что такая поперечная арматура или попеоечный щиток располагаются вблизи торцевых концов и в середине внутреннего элемента стойки. Изобретение касается области строительства, в частности, опалубочного щита. Известен опалубочный щит по меньшей мере с одной стойкой, поддерживающей обшивку опалубки на обращенной от бетона стороне и имеющей по существу U-образное поперечное сечение, причем полки ее U-образного сечения соединены поперечиной U-образного сечения, находящейся на обращенной от обшивки опалубки стороне, и полки - если смотреть в поперечном сечении расходятся под углом от поперечины U-образного сечения и имеют на своих свободных концах - если смотреть в поперечном сечении - выступающие наружу от полок U-образного сечения и расходящиеся веером крепежные фланцы для взаимодействия с обшивкой опалубки [1]. Недостаток известного опалубочного щита заключается в том, что при необходимости проводить опалубочные работы над такой опалубкой или под ней, которые выходят за пределы высоты опалубки, то встречаются с большими трудностями в части ее надстраивания или удлинения по направлению вниз Это прежде всего имеет место, например, при облицовке боковой стены наклонной рампы или въезда, которая может проходить прямо или одновременно закругленно. В основу изобретения положена задача создания опалубочного щита указанного выше типа, у которого имеется возможность очень простого удлинения имеющей в поперечном сечении трапециедапьную форму стойки, несмотря на выступающие из нее крепежные фланцы. Решение этой задачи заключается в том, что стойки состоят из двух элементов U-образного профиля, имеющих возможность перемещения относительно друг друга в продольном направлении и охватывающих друг друга по меньшей мере в зоне соединения внахлест, причем угол наклона полок U-образного профиля, по меньшей мере частично расположенного внутри элемента стойки с обшивкой опалубки внутри своего поперечного сечения, является более тупым или большим по сравнению с соответствующим углом охватывающего его и расположенного снаружи элемента стойки, и что ширина в свету между полками Uобразного профиля на обшивке опалубки у расположенного внутри элемента стойки меньше, чем у элемента стойки, расположенного снаружи, по меньшей мере, на общую ширину расходящихся крепежных фланцев, и что крепежные фланцы обоих элементов стойки лежат друг с другом в той же самой плоскости. Итак, несмотря на то, что имеется необходимость устанавливать на полках U-образного профиля выступающие соответствующим образом наружу крепежные фланцы для обеспечения соединения с обшивкой опалубки, для крепления элементов стойки к обшивке опалубки, и допускать определенную деформацию для согласования с присутствующей кривизной, достигается положение, при котором стойки могут очень просто удлиняться в своем продольном направлении. Правда, в конструкции опалубок уже имели место телескопически выдвигаемые элементы стоек, у которых, однако, внутренние поперечные сечения лежащих снаружи элементов соответствовали наружным поперечным сечениям расположенных внутри элементов. В отличие от этого в предлагаемом опалубочном щите поперечные сечения обоих элементов стойки для учета крепежных фланцев значительно отличаются друг от друга тем, что угол, образованный полками Uобразных профилей в случае расположенного внутри элемента стойки острее, чем в случае охватывающего его, т.е., наружного элемента стойки. Это означает, что крепежные фланцы обоих элементов стойки расположены на разном расстоянии друг от друга, и расположенный снаружи элемент стойки может захватывать расположенный внутри элемент стойки несмотря на его выступающие фланцы Тем не менее, и расположенный внутри элемент стойки имеет наискось расходящиеся полки - если смотреть в поперечном сечении, которые при изменении кривизны опалубочного щита можно перемещать вместе со своими крепежными фланцами без остаточной деформации. Одновременно описанное выполнение обеспечивает хорошую жесткость и в зоне удли 27994 нения. При вертикально расположенной стойке удлинение возможно как по направлению вниз, так и по направлению вверх. Поперечины обоих находящихся в частичном зацеплении элементов U-образной стойки могут в рабочем положении прилегать друг к другу и соединяться с возможностью разъема. На поперечинах U-образного профиля можно очень просто производить сцепление или соединение обоих элементов стойки, полки U-образного профиля которых расходятся веером по причине своих разных углов. Дополнительно имеет место, естественно, еще и элемент жесткости за счет крепления крепежных фланцев к обшивке опалубки. Удлинение вставляемых друг в друга элементов стойки достигается за счет того, что они сначала разъединяются, а затем вновь скрепляются друг с другом в другой относительной позиции. Этот процесс идет быстрее и проще, однако, если элементы стойки имеют возможность перемещения относительно друг друга в продольном направлении стойки, а на поперечинах, по меньшей мере, одного элемента U-образной стойки предусмотрена раздвижная направляющая или же продольная направляющая, в частности, по меньшей мере один продольный паз. Наличие направляющей соответственно паза обеспечивает возможность не только быстрого изменения общей длины стойки путем относительного смещения ее элементов, но и плавной установки различной длины. Согласно предпочтительной форме выполнения элемент стойки, расположенный в рабочем положении снаружи, снабжен отверстиями, и с одним из отверстий взаимодействуют крепежные элементы, включающие радиальный выступ или головку, причем выступ или головка расположен внутри элемента стойки и для направления элементов стойки при их относительном перемещении в качестве контрнаправляющего средства заходит под края продольного паза или аналогичной направлявшей расположенного внутри элемента стойки. Крепежные элементы при этом выполнены с возможностью перетяжки или затяжки относительно расположенного внутри элемента стойки. Таким образом, в зоне соединения внахлест элементов стойки крепежные элементы могут быть пропущены одновременно через оба элемента стойки, причем с одной стороны они выступом или головкой взаимодействуют с продольным пазом, выполненным в расположенном внутри элемента стойки. Таким образом, расположенный внутри элемент стойки можно перемещать относительно расположенного снаружи элемента стойки, однако при затяжке крепежных элементов расположенный внутри элемент стойки может быть зафиксирован и закреплен в соответствующем установленном положении. Особенно благоприятным является тот факт, что крепежный элемент на наружной стороне стоек имеет резьбу и навинчиваемую на нее гайку. Итак, практически крепежным элементом может служить болт с любой головкой, например, с прямоугольной Т-образной головкой, которая во внутренней полости, будучи контрнаправляющим средством, заходит за края продольного паза расположенного внутри элемента стойки, в то время как на наружной стороне обычная резьбовая гайка в ослабленном состоянии создает возможность взаимного смещения во время установки длины, а в затянутом состоянии фиксирует положение элементов стойки относительно друг друга Благодаря использованию соответствующих средств могут быть обеспечены предпосылки для того, чтобы выступ или головка крепежных элементов при затягивании гайки не могли вращаться вместе с ней. К примеру, эта головка может иметь соответствующие плоские стороны и прилегать в выемке таким образом, что будет исключаться ее поворачивание. Расположенный внутри элемент стойки может состоять из двух выполненных по существу Zобразно профилей, которые в зоне поперечины Uобразного профиля расположены на расстоянии паза относительно друг друга и могут удерживаться вместе за счет поперечной арматуры или поперечных щитков, расположенных во внутренней полости U-образного поперечного сечения. Таким образом, по всей длине расположенного внутри элемента стойки образуется сквозной направляющий паз. Кроме того, Z-образные профили фермы после их взаимного соединения поперечными щитками могут обладать такой жесткостью, что смогут надежно поглощать возникающие в зоне удлинения таких опалубочных щитов усилия. При этом можно избежать выполняемого фрезерованием дополнительного направляющего паза. В зоне направляющего паза элементов стойки поперечная арматура или поперечные щитки расположенного внутри элемента стойки могут быть выполнены с выемкой, ширина в свету которой больше, чем ширина в свету контрнаправляющего средства или головки крепежных элементов Благодаря этому эти поперечные щитки не мешают относительному перемещению элементов стойки при изменении общей длины стойки. В качестве крепежных средств может иметься болт с прямоугольной (Т-образной) головкой, так что при затяжки нет необходимости поддерживать его за головку, поскольку эта прямоугольная (Т-образная) головка благодаря своей форме может прилегать к внутренней стороне, не вращаясь. Поперечная арматура или поперечные щитки расположенного внутри элемента стойки могут также касаться поперечины U-образного профиля - с внутренней стороны - и, исходя из этого, нагружать лишь часть длины поперечного сечения полок этого участка U-образной стойки. В результате достигается, с одной стороны, достаточно прочное соединение Z-образных профилей стойки, а, с другой стороны - сохраняется возможность упругой деформации полок U-образного профиля. Полки элементов U-образной стойки имеют, таким образом, возможность бокового перемещения без остаточной деформации, а опалубочный щит может изгибаться вокруг одной или нескольких осей, проходящих параллельно одной или нескольким стойкам, или же менять соответствующим образом свое положение кривизны. Таким образом, например, в гараже, где дорожное полотно идет вверх наискось, образуя одновременно кривую, на боковую стенку можно без проблем установить необходимую опалубку, которая будет иметь кри 27994 визну, повторяющую изгиб кривой, причем одновременно за счет различного удлинения стоек опалубочных щитов можно учитывать также и подъем дорожного полотна. Для того, чтобы обойтись по возможности минимальным количеством поперечной арматуры или поперечных щитков на расположенном внутри элементе стойки, поперечная арматура или поперечные щитки устанавливаются на расстоянии друг от друга, которое по крайней мере равно длине элемента стойки или, предпочтительно, несколько меньше, чем половина этой длины, а два или три элемента поперечной арматуры или поперечные щитки распределены по длине элемента стойки таким образом, что соответственно такая поперечная арматура или поперечный щиток будут предусмотрены вблизи торцевых концов и, в частности, в середине элемента стойки. В зависимости от длины этого элемента стойки, который в рабочем положении расположен частично внутри, такая поперечная арматура может быть предусмотрена либо на его концах, или же - для улучшения взаимной жесткости Z-образных профилей стойки - в середине может быть размещен дополнительно еще один элемент жесткости. Таким образом, изготовление этого служащего для увеличения длины элемента стойки упрощается. В общей сложности получают опалубочный щит, который можно использовать прежде всего, предпочтительным образом, на закругленных участках, и который обеспечивает возможность увеличения длины вверх и/или вниз в направлении протяженности балок жесткости. Удлиняющие элементы имеют при этом, предпочтительно, также трапециедиальную, следовательно геометрическую форму, согласующуюся с формой имеющихся на опалубочном щите элементов стойки, трапециедальных стоек, однако, в части размера поперечного сечения отличаются таким образом, что они имеют возможность перемещения, в частности, плавного перемещения, относительно этих элементов стойки, несмотря на то, что на их полках U-образного профиля для соединения с обшивкой опалубки предусмотрены выступающие соответственно наружу фланцы. Так как на имеющих возможность перемещения элементах стоек предусмотрены направляющие пазы, то имеется возможность дополнительного оснащения уже имеющихся в наличии опалубочных щитов, снабженных балками жесткости, имеющими в поперечном сечении приблизительно трапециедиальную форму. Ниже со ссылкой на приложенный чертеж более подробно описаны примеры выполнения изобретения. На чертеже представлено (отчасти в виде схематического изображения): фиг. 1 - вид сверху на искривленный опалубочный щит с краевыми профилями и с двумя стойками, параллельными на стороне, обращенной от бетона, причем не изображены предусматриваемые при необходимости средства для установления и возможного регулирования кривизны; фиг. 2 - вид сверху на предлагаемую стойку, состоящую из двух переставляемых относительно друг друга в продольном направлении и охватывающих друг друга в зоне соединения внахлестку элементов; фиг. 3 - частичный вид согласно фиг. 2 с крепежными элементами - в несколько измененном виде - для соединения обоих элементов стойки в их зоне соединения внахлестку; фиг 4 - изображение, соответствующее фиг. 3, также с крепежными элементами в несколько измененном виде; фиг. 5 - вид спереди на элемент стойки, который может входить во внутреннюю полость другого элемента стойки; фиг. 6 - вид с задней стороны, повернутой в рабочем положении от бетона, на элемент согласно фиг. 5, до его вставки в другой элемент стойки; фиг. 7 - вид сзади на опалубочный щит с четырьмя стойками, которые соответственно удлинены по направлению вверх на одинаковую длину; фиг. 8 - вид на опалубочный щит со стойками, которые удлинены на своей нижней стороне на соответствующим образом увеличивающиеся размеры для образования нижнего проходящего наискось края; фиг. 9 - вид сбоку на опалубочный щит с удлинением по направлению вверх; фиг. 10 - вид сбоку на опалубочный щит с удлинением по направлению вниз. Опалубочный щит, обозначенный целиком позицией 1, в примере выполнения по фиг. 1 имеет на стороне обшивки 2 опалубки, повернутой от бетона, наряду с двумя краевыми перемычками 3 для сцепления с соседними опалубочными щитами, поддерживающие стойки, обозначенные позицией 4, на которых каждая имеет по существу Uобразное поперечное сечение. При этом по фиг. 2 видно также, что полки 5 U-образной стойки 4, поддерживающей обшивку 2 опалубки на отвернутой от бетона стороне, соединены друг с другом или непосредственно, или с помощью поперечины 6 U-образного профиля, находящейся на отвернутой от бетона стороне обшивки 2 опалубки. Полки 5 U-образного профиля расходятся - если смотреть в поперечном сечении - под углом от поперечины 6 U-образного профиля, а именно: симметрично относительно продольной средней плоскости, расположенной перпендикулярно обшивке 2 опалубки. Итак, они имеют соответственно тот же угол наклона относительно обшивки опалубки или соответственно относительно средней продольной плоскости. На своих свободных концах или краях полки 5 U-образного профиля снабжены крепежными фланцами 7, которые - если смотреть в поперечном сечении - под углом расходят наружу от поперечины 6 U-образного профиля и служат для взаимодействия с обшивкой 2 опалубки, то есть, для закрепления на ней, например, с помощью болтов. Прежде всего на фиг. 2 в сочетании с фиг. 710 видно, что соответствующая стойка 4 состоит из двух имеющих возможность перестановки относительно друг друга в продольном направлении и охватывающих друг друга, по меньшей мере, в одной зоне соединения внахлест -аналогично переставляемым - элементов 4а и 4Ь стойки, причем угол наклона полок 5 U-образного профиля, расположенного по меньшей мере частично внутри 27994 элемента 4Ь стойки с обшивкой 2 опалубки во внутренней полости своего поперечного сечения, является более тупым или же большей величины по сравнению с углом охватывающего его и расположенного снаружи элемента 4а стойки. Другими словами, угол между полками 4Ь имеет меньшую величину или является более острым, чем угол между полками элемента 4а. Отсюда вытекает четко просматриваемое на фиг. 2 пространство WR острого угла между полками 5 элемента 4а стойки и полками элемента 4Ь стойки. Ширина в свету между полками 5 U-образного профиля в месте, где они соединены или соединяются с обшивкой 2 опалубки, у элемента 4Ь стойки, расположенного внутри, меньше по меньшей мере на общую ширину расходящихся по направлению друг от друга крепежных фланцев 7, чем у элемента 4а стойки, расположенной снаружи. Крепежные фланцы 7 обоих элементов 4а и 4Ь стойки в рабочем положении располагаются как раз в одной и той же плоскости рядом друг с другом до тех пор, пока не изогнута, а согласно фиг. 2 проходит ровно обшивка 2 опалубки. Однако и при искривленной обшивке 2 опалубки смежные крепежные фланцы 7 элементов 4а и 4Ь стойки лежат приблизительно в одной и той же тангенциальной плоскости. Важным является то, что за счет различных углов наклона полок 5 U-образного профиля оба элемента 4а и 4Ь стойки, несмотря на обращенные друг от друга крепежные фланцы 7, могут входить друг в друга, но одновременно обладают боковой подвижностью, не создавая остаточной деформации, в том случае, когда опалубочный щит 1 должен быть искривлен или же если в его кривизну должны быть внесены изменения. Представленный на фиг. 1 опалубочный щит содержит при этом на обшивке 2 опалубки две стойки 4, состоящие соответственно из элементов 4а и 4Ь, причем полки U-образных элементов 4а и 4Ь стоек, как упоминалось, подвижны в боковом направлении без остаточной деформации, а опалубочный щит 1 имеет возможность изгиба вокруг одной оси или же вокруг нескольких осей, проходящих параллельно одной стойке 4 или нескольким стойкам 4, и может менять свою кривизну Средства, имеющие возможность зацепления в зонах стоек 4, находящихся на расстоянии от обшивки 2 опалубки, такие, как например, стяжные шпильки, которые служат для изменения и установления соответствующей кривизны обшивки 2 опалубки, не изображены, поскольку речь не идет об их конструктивном исполнении. Поперечины 6 обоих частично зацепляющихся друг с другом U-образных элементов 4а и 4Ь стойки в рабочем положении, согласно фиг. 2, прилегают друг к другу, поскольку элементы 4а и 4Ь соединяются внахлест, и соединены в этой зоне друг с другом с возможностью разъединения Итак, соответствующим образом можно зафиксировать однажды установленное увеличение длины за счет соответствующего относительного смещения обоих участков 4а и 4Ь стойки в их продольном направлении. А именно: элементы стойки могут сцепляться друг с другом в различных позициях, однако, для упрощения манипулирования в примерах выпол нения целесообразным образом предусмотрено, что элементы 4а и 4Ь стойки имеют возможность перемещения друг относительно друга в продольном направлении стойки 4, а на поперечинах 6 Uобразного элемента стойки предусмотрена направляющая для раздвигания или продольная направляющая, в частности, по меньшей мере один продольный паз. На фиг. 7 и 8, а также на фиг. 2-4 видно, что с отверстиями 8, выполненными в поперечине 6 элемента 4а, в рабочем положении расположенного снаружи, взаимодействуют крепежные элементы 10, имеющие радиальный выступ или головку 9. При этом выступ или головка 9 внутри поперечного сечения элемента и в качестве контрнаправляющего средства заходит под края продольного паза 11, выполненного в расположенном внутри элементе 4Ь стойки и служащего в качестве направляющего средства. Данные крепежные элементы выполнены с возможностью затяжки или натяжения на наружном элементе 4а стойки относительно расположенного внутри элемента 4Ь стойки. В примере выполнения они имеют предусмотренные для этой цели на наружной стороне стойки 4 резьбу и навинчиваемую на нее и затягиваемую гайку 12. Целесообразно было бы производить перетяжку с помощью клина, пропущенного через паз в выступающей части крепежных элементов 10. Продольный паз 11, служащий в качестве направляющей, в форме выполнения согласно фиг. 5 и 6 образован на расположенном внутри элемента 4Ь стойки за счет того, что этот элемент 4Ь стойки состоит из двух примерно Z-образных профилей, которые в зоне поперечины расположены на небольшом расстоянии доуг от друга, образуя зазор в виде щели. Z-образные профили при этом расположены зеркально-симметрично относительно средней продольной плоскости. Они соединены друг с другом с помощью поперечной арматуры или же поперечных щитков 13, размещенных внутри U-образного сечения. Что касается элемента 4Ь стойки, выгнутого из листа и имеющего в поперечном сечении приблизительно трапецеидальную форму, который затем должен быть снабжен продольными пазами на поперечине 6 U-образного профиля, то он заранее изготавливается из двух отдельных деталей, между которыми остается свободным продольный паз 11. Поперечная арматура или поперечные щитки 13 имеют при этом, согласно фиг. 5, а также согласно фиг. 2-4, в зоне направляющего паза 11 выемку 14, ширина в свету которой больше, чем ширина в свету контрнаправляющего средства, а именно: в примере выполнения - это ширина головки 9 крепежных элементов 10. Таким образом, элемент 4Ь стойки может смещаться относительно крепежных элементов 10 и их головки 9, до тех пор, пока соединение еще ослаблено, при этом поперечный щиток 13 выполнению этого действия не препятствует. В случае большого числа отверстий 8 на поперечине 6 расположенного снаружи U-образного элемента 4а стойки зона соединения внахлест, которая видно на фиг. 7 и 8, может быть зафиксирована, к примеру, с помощью двух крепежных элементов 10. 27994 Фиг. 2-4 показывают различные формы выполнения головки 9. Согласно фиг. 2, крепежные элементы 10 могут представлять собой болт с прямоугольной (Т-образной) головкой, которая не поворачивается при вращении гайки 12, поскольку удерживается в соответствующей выемке. Возможно также, что зона хвостовика, непосредственно примыкающая к головке 9, имеет форму многогранника, не дающую ей проворачиваться относительно продольного паза 11. Для улучшения передачи усилия зажима от гайки 9 на поперечинах 6 под гайкой 12 и подкладной шайбой 15 размещается опорная пластина 16, ширина которой приблизительно соответствует ширине поперечин 6. Согласно фиг. 2 и 5, поперечная арматура или поперечные щитки 13 расположенного внутри элемента 4Ь стойки также находятся в контакте со внутренней стороной поперечины 6 U-образного профиля и через нее воздействуют лишь часть длины поперечного сечения полок 5 этого элемента 4Ь, благодаря чему вышеупомянутая боковая подвижность полок 5 в общем сохраняется и в зоне поперечных щитков 13. Для обеспечения необходимой стабильности поперечные щитки 13 могут быть установлены на расстоянии друг от другого в продольном направлении элемента 4Ь стойки, равным, по меньшей мере, приблизительно длине этого элемента 4Ь стойки. Однако для повышения стабильности расстояние между поперечными щитками 13 может быть несколько меньше половины длины элемента 4Ь стойки. В любом случае вблизи торцевых концов элемента 4Ь стойки имеются такие поперечные щитки 13. Это имеет силу как для случая, когда по длине элемента 4Ь стойки распределены два поперечных щитка 13, так и для случая с тремя поперечными щитками 13 или же для большего количества таких поперечных щитков 13. В примере выполнения рядом с обоими предусмотренными вблизи концов поперечными щитками 13 предусмотрен также аналогичный поперечный щиток 13 еще и в середине элемента 4Ь стойки. При этом на фиг. 6 в крепежных фланцах 7 видны еще и отверстия 17, через которые сквозь обшивку 2 опалубки может осуществляться зацепление крепежных элементов, таких как болты и гвозди. На опалубочном щите, согласно фиг. 7 или 8, в противоположность опалубочному щиту по фиг. 5 предусмотрено четыре стойки 4, причем фиг. 7 показывает расположение, при котором эти стойки 4 удлинены по направлению вверх за счет вытягивания расположенных внутри элементов 4Ь стойки на ту же величину. Таким образом, подобный опалубочный щит 1 удлинен вверх на величину постоянной ширины. В случае подобного опалубочного щита 1 с четырьмя стойками 4 фиг. 8 наглядно показывает, что стойки 4 - как и во всех прочих примерах выполнения - могут быть удлинены по направлению вниз, причем удлинение каждой отдельной стойки 4 может быть разным. Например, согласно фиг. 8, удлинение слева направо увеличивается, так что установленная здесь обшивка опалубки по своему нижнему краю проходит наискось для того, чтобы можно было учесть, например, въездную рампу, рядом с которой с помощью опалубочного щита 1 должна быть забетонирована ограничительная стена, а также ее подъем. Если же опалубочные щиты, частично представленные на фиг. 7 и 8, рассматривать как один общий опалубочный щит, то становится ясно, что он может быть удлинен как по направлению вниз, так и по направлению вверх, при этом за счет различной величины удлинении можно получить скошенный край также и по направлению вверх. Наклон может проходить при этом параллельно нижнему краю или же, в противоположность этому, под углом к нему. Таким образом, имеет место многообразие возможностей, при котором соответствующий элемент обшивки опалубки при необходимости должен быть приведен в соответствие в зоне выступающих элементов 4Ь стойки. Произвести увеличение размера опалубочного щита 1 для обслуживающего персонала очень просто, так как ему надо в элементы 4а стойки лишь вставить элементы 4Ь стойки или же вытащить оттуда же находящиеся там элементы 4Ь стойки, а затем произвести крепление, чтобы обеспечить опору для надстройки опалубочного щита и обшивки 2 опалубки. При этом сохраняется возможность придания кривизны опалубочному щиту 1, а также возможность изменения имеющейся кривизны, даже если описанным способом должен быть удлинен весь опалубочный щит 1. Такие опалубочные щиты 1 находят свое применение, например, при строительстве подземных гаражей и въездных рамп для них, где нередко за счет въездных рамп возникают скосы нижних или верхних стен в зоне их окончания. Поскольку такие въездные рампы могут одновременно выписывать кривые, то особое преимущество состоит в том, что стойки 4 и их элементы 4а и 4Ь допускают кривизну или соответственно изменение кривизны опалубочного щита 1. Опалубочный щит 1 имеет обшивку 2 опалубки и стойки 4, опирающиеся на сторону, обращенную от бетона, а также, при необходимости, краевые перемычки 3, проходящие по существу параллельно стойкам 4, посредством которых расположенные рядом друг с другом опалубочные щиты 1 могут сцепляться и соединяться друг с другом. Стойки 4 имеют приблизительно Uобразный профиль поперечного сечения, при этом полки 5 U-образного профиля расходятся под углом от поперечины 6 U-образного профиля, а на своих свободных концах, где расстояние между ними является самым большим, имеют крепежные фланцы 7, ориентированные друг от друга, для соединения с обшивкой 2 опалубки. Для удлинения опалубочного щита в сторону, расположенную по меньшей мере в направлении продолжения длины стоек 4, соответствующая стойка 4 состоит из двух элементов 4а и 4Ь, имеющих возможность перестановки относительно друг друга в продольном направлении и охватывающих друг друга по меньшей мере в зоне соединения внахлест, причем угол наклона полок расположенного внутри Uобразного элемента 4Ь стойки с обшивкой 2 опалубки внутри его поперечного сечения является более тупым по сравнению с соответствующим углом охватывающего его элемента 4а стойки или же соответственно больше него, или расположенный между обоими полками внутреннего U 27994 образного элемента 4b стойки угол является более острым, чем соответствующий угол между полками 5 расположенного снаружи U-образного элемента 4а стойки. Углы выбираются таким образом, что в случае расположенных рядом с друг с другом поперечин 6 U-образного профиля ширина в свету между полками 5 U-образного профиля на обшивке 2 опалубки у расположенного внутри Фиг. 1 элемента 4Ь стойки меньше приблизительно на размер общей ширины крепежных фланцев 7, направленных друг от друга, чем ширина в свету у расположенного снаружи элемента 4а стойки на том же месте, так что крепежные фланцы 7 обоих элементов стойки расположены рядом друг с другом в той же плоскости при плоском опалубочном щите 2. 27994 15 Фиг. 2 16 12 Фиг. 4 8 9 миф LI P661Z 27994 Фиг. 7 Фиг. 8 10 27994 /"-г Lb л. "It 46 ,12 10 12•10 -16 16 LL______ О Фиг. 9 Фиг. 10 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку PP-DS 2001 р. Формат 60x84 1/8. Обсяг У Ъ обл.-вид. арк. Тираж 50 прим. Зам. S УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 11
