Стоматологічний пінцет

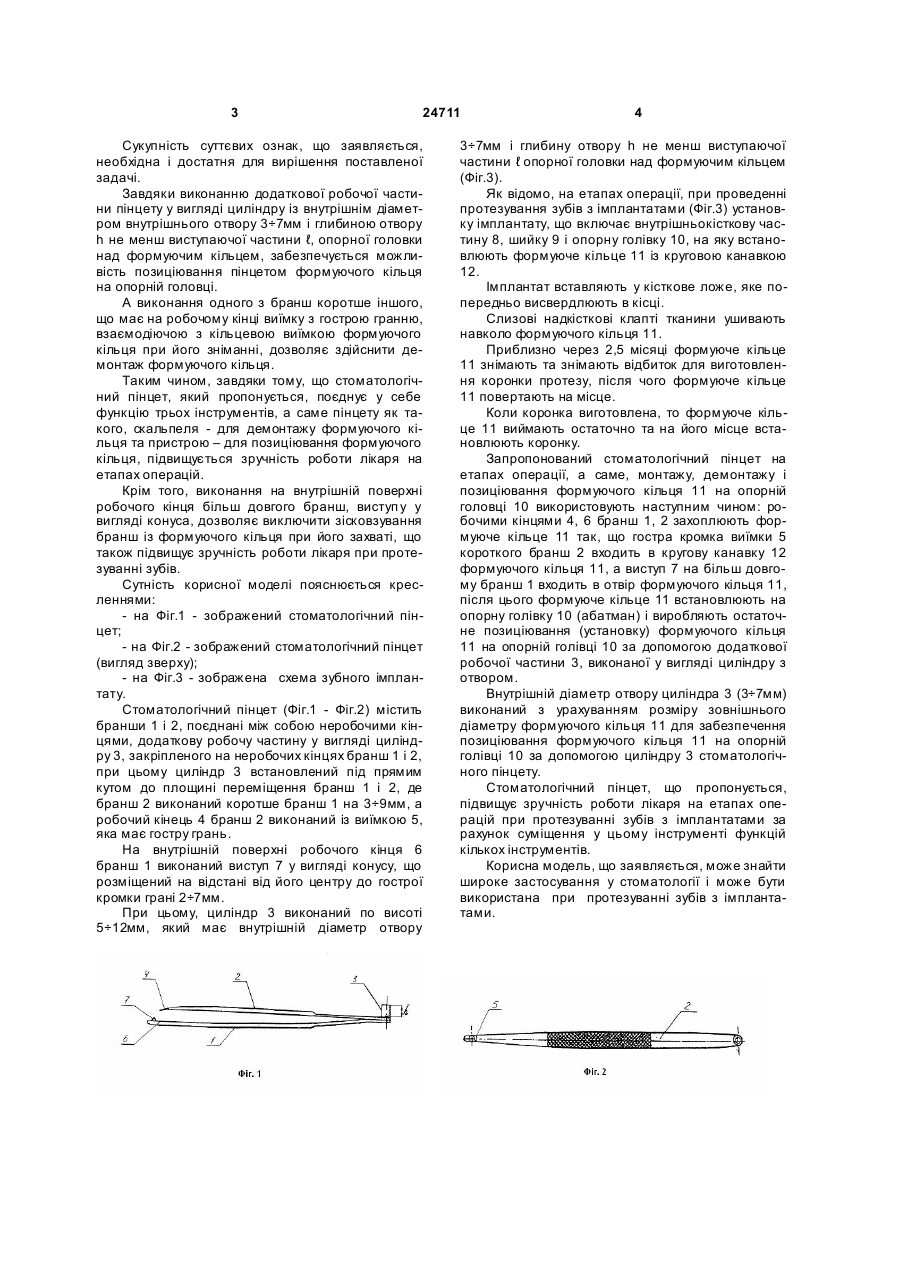

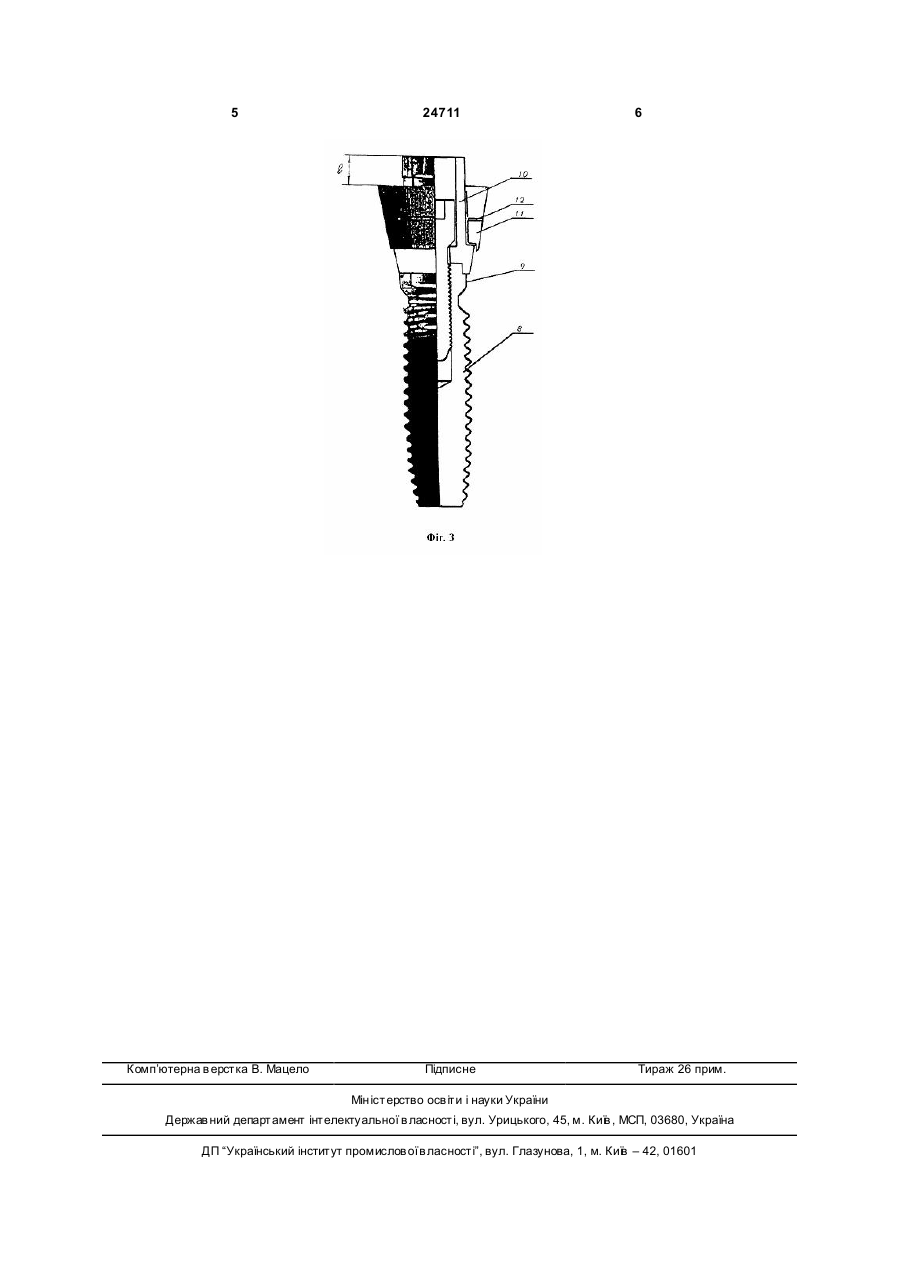

1. Стоматологічний пінцет для розміщення формувального кільця на опорній головці імплантатів, що містить бранші, що мають робочі кінці і неробочі кінці, які з'єднують згадані бранші між собою, додаткову робочу частину, закріплену на неробочих кінцях бранш і встановлену у площині 3 24711 Сукупність суттєвих ознак, що заявляється, необхідна і достатня для вирішення поставленої задачі. Завдяки виконанню додаткової робочої частини пінцету у вигляді циліндру із внутрішнім діаметром внутрішнього отвору 3÷7мм і глибиною отвору h не менш виступаючої частини ℓ, опорної головки над формуючим кільцем, забезпечується можливість позиціювання пінцетом формуючого кільця на опорній головці. А виконання одного з бранш коротше іншого, що має на робочому кінці виїмку з гострою гранню, взаємодіючою з кільцевою виїмкою формуючого кільця при його зніманні, дозволяє здійснити демонтаж формуючого кільця. Таким чином, завдяки тому, що стоматологічний пінцет, який пропонується, поєднує у себе функцію трьох інструментів, а саме пінцету як такого, скальпеля - для демонтажу формуючого кільця та пристрою – для позиціювання формуючого кільця, підвищується зручність роботи лікаря на етапах операцій. Крім того, виконання на внутрішній поверхні робочого кінця більш довгого бранш, виступ у у вигляді конуса, дозволяє виключити зісковзування бранш із формуючого кільця при його захваті, що також підвищує зручність роботи лікаря при протезуванні зубів. Сутність корисної моделі пояснюється кресленнями: - на Фіг.1 - зображений стоматологічний пінцет; - на Фіг.2 - зображений стоматологічний пінцет (вигляд зверху); - на Фіг.3 - зображена схема зубного імплантату. Стоматологічний пінцет (Фіг.1 - Фіг.2) містить бранши 1 і 2, поєднані між собою неробочими кінцями, додаткову робочу частину у вигляді циліндру 3, закріпленого на неробочих кінцях бранш 1 і 2, при цьому циліндр 3 встановлений під прямим кутом до площині переміщення бранш 1 і 2, де бранш 2 виконаний коротше бранш 1 на 3÷9мм, а робочий кінець 4 бранш 2 виконаний із виїмкою 5, яка має гостру грань. На внутрішній поверхні робочого кінця 6 бранш 1 виконаний виступ 7 у вигляді конусу, що розміщений на відстані від його центру до гострої кромки грані 2÷7мм. При цьому, циліндр 3 виконаний по висоті 5÷12мм, який має внутрішній діаметр отвору 4 3÷7мм і глибину отвору h не менш виступаючої частини ℓ опорної головки над формуючим кільцем (Фіг.3). Як відомо, на етапах операції, при проведенні протезування зубів з імплантатами (Фіг.3) установку імплантату, що включає внутрішньокісткову частину 8, шийку 9 і опорну голівку 10, на яку встановлюють формуюче кільце 11 із круговою канавкою 12. Імплантат вставляють у кісткове ложе, яке попередньо висвердлюють в кісці. Слизові надкісткові клапті тканини ушивають навколо формуючого кільця 11. Приблизно через 2,5 місяці формуюче кільце 11 знімають та знімають відбиток для виготовлення коронки протезу, після чого формуюче кільце 11 повертають на місце. Коли коронка виготовлена, то формуюче кільце 11 виймають остаточно та на його місце встановлюють коронку. Запропонований стоматологічний пінцет на етапах операції, а саме, монтажу, демонтажу і позиціювання формуючого кільця 11 на опорній головці 10 використовують наступним чином: робочими кінцями 4, 6 бранш 1, 2 захоплюють формуюче кільце 11 так, що гостра кромка виїмки 5 короткого бранш 2 входить в кругову канавку 12 формуючого кільця 11, а виступ 7 на більш довгому бранш 1 входить в отвір формуючого кільця 11, після цього формуюче кільце 11 встановлюють на опорну голівку 10 (абатман) і виробляють остаточне позиціювання (установку) формуючого кільця 11 на опорній голівці 10 за допомогою додаткової робочої частини 3, виконаної у вигляді циліндру з отвором. Внутрішній діаметр отвору циліндра 3 (3÷7мм) виконаний з урахуванням розміру зовнішнього діаметру формуючого кільця 11 для забезпечення позиціювання формуючого кільця 11 на опорній голівці 10 за допомогою циліндру 3 стоматологічного пінцету. Стоматологічний пінцет, що пропонується, підвищує зручність роботи лікаря на етапах операцій при протезуванні зубів з імплантатами за рахунок суміщення у цьому інструменті функцій кількох інструментів. Корисна модель, що заявляється, може знайти широке застосування у стоматології і може бути використана при протезуванні зубів з імплантатами. 5 Комп’ютерна в ерстка В. Мацело 24711 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
