Пінцет

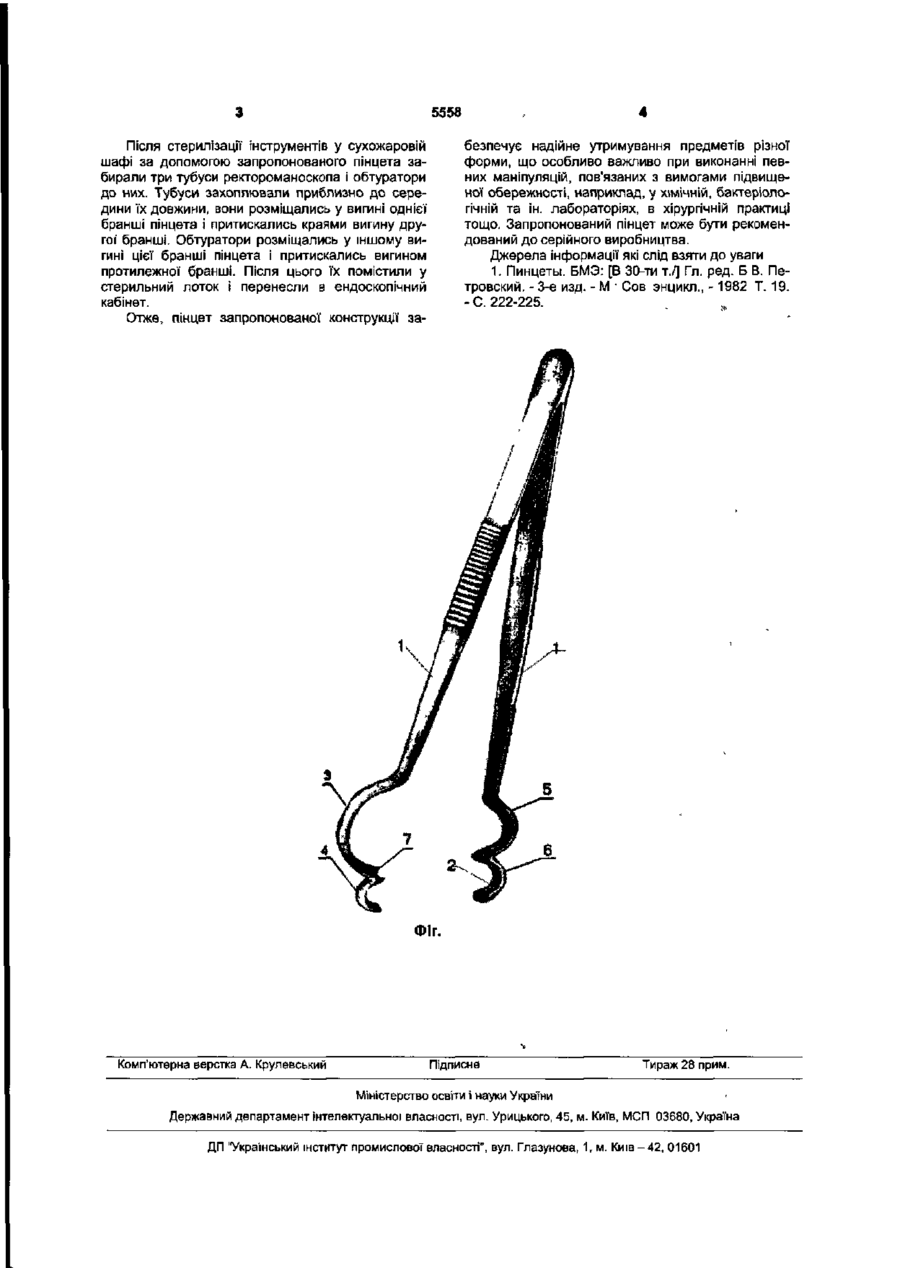

УКРАЇНА UА (и) 5558 (із) U (51) 7 А61В19/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПІНЦЕТ 1 (21)20040705471 (22)07.07.2004 * '-* (24) 15.03.2005 (46) 15.03.2005, Бюл. № 3, 2005 р. (72) Луцук Олексій Спиридонович (73) ТЕРНОПІЛЬСЬКА ДЕРЖАВНА МЕДИЧНА АКАДЕМІЯ ІМЕНІ І.Я. ГОРБАЧЕ ВС ЬКОГО (57) Пінцет, виготовлений у вигляді двох пружин Корисна модель належить до медицини, а саме до медичної техніки, зокрема до медичного Інструментарію, і може бути використана для захоплення і утримування інструментів або предметів циліндричної та округлої форми. Відомий пінцет, виготовлений у вигляді двох пружинних бранш з дистальними робочими кінцями, на внутрішніх поверхнях яких нанесені поперечні дрібні насічки [1]. Недоліком відомого пінцета є недостатня технологічність, що випливає з того, що при утримуванні робочими кінцями з плоско паралельною поверхнею предмета, особливо, циліндричної або округлої форми, останні через малу площу дотикання легко вислизають. Це знижує ефективність використання відомого пінцету, а в цілому ряді випадків робить його непридатним В основу корисної моделі поставлене завдання вдосконалити відомий пінцет, в якому шляхом зміни конфігурації дистальних робочих кінців в напрямку наближення їх до округлої поверхні досягають підвищення технологічності і розширення сфери функціональних можливостей. Поставлене завдання вирішують тим, що у відомому пінцеті, виготовленому у вигляді двох пружинних бранш з дистальними робочими кінцями, на внутрішніх поверхнях яких нанесені поперечні дрібні насічки, відповідно до корисної моделі дистальні робочі кінці кожної бранші виконані у вигляді двох напівокруглих відкритих всередину вигинів з поздовжньою заглибиною на внутрішній поверхні, причому напівкруглі вигини виконані з різними радіусами. Конструктивно пінцет (Фіг.) складається з двох них бранш з дистальними робочими кінцями, на внутрішніх поверхнях яких нанесені поперечні дрібні насічки, який відрізняється тим, що дистальні робочі кінці кожної бранші виконані у вигляді двох напівкруглих відкритих всередину вигинів з поздовжньою заглибиною на внутрішній поверхні, причому напівкруглі вигини виконані з різними радіусами. пружинних бранш 1 з дистальними робочими кінцями, на внутрішніх поверхнях яких нанесені поперечні дрібні насічки 2, а дистальні робочі кінці кожної бранші виконані у вигляді відкритих всередину двох напівокруглих вигинів 3, 4, 5, 6 з поздовжньою заглибиною на внутрішній поверхні 7, причому напівкруглі вигини виконані з різними радіусами. Пінцет працює у такий спосіб. Для захоплення циліндричного чи округлого предмета пінцет встановлюють таким чином, щоб дистальні робочі кінці його бранш 1 охоплювали округлий предмет, вибираючи для цього відповідний за розмірами один з напівокруглих вигонів 3, 4, 5, 6. При стисканні бранш рукою внутрішня поверхня відповідного напівокруглого вигину 3, 4, 5, 6 забезпечує оптимальне облягання і утримання предмету. Цьому значною мірою сприяють як поперечні дрібні насічки 2, так і поздовжня заглибина 7. Остання особливо стає у пригоді при необхідності утримування предметів із складною формою, наприклад, корку флакона. Завдяки розширенню можливостей вибору оптимальних адекватних поверхонь пінцета відносно предмету, що підлягає утримуванню, досягають зручності і технологічності від користування пінцетом. Приклад 1 Для нагрівання рідини над газовим пальником пробірку утримували запропонованим пінцетом протягом 4 хв Пробірка розмістилась у вигині однієї бранші пінцета і притискалась вигином протилежної бранші. Після нагрівання пробірку перенесли на робочий стіл. Приклад 2 00 ю ю ю 5558 безпечує надійне утримування предметів різної форми, що особливо важливо при виконанні певних маніпуляцій, пов'язаних з вимогами підвищеної обережності, наприклад, у хімічній, бактеріологічній та ін. лабораторіях, в хірургічній практиці тощо. Запропонований пінцет може бути рекомендований до серійного виробництва. Джерела інформації які слід взяти до уваги 1. Пинцеты. БМЭ: [В 30-ти т./] Гл. ред. Б В. Петровский. - 3-е изд. - М • Сов энцикл., -1982 Т. 19. - С 222-225. Після стерилізації інструментів у сухожаровій шафі за допомогою запропонованого пінцета забирали три тубуси ректором аноскопа і обтуратори до них. Тубуси захоплювали приблизно до середини їх довжини, вони розміщались у вигині однієї бранші пінцета і притискались краями вигину другої' бранші. Обтуратори розміщались у іншому вигині цієї бранші пінцета і притискались вигином протилежної бранші. Після цього їх помістили у стерильний лоток і перенесли в ендоскопічний кабінет. Отже, пінцет запропонованої конструкції за \ ФІГ. Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
