З’єднання для стрічок

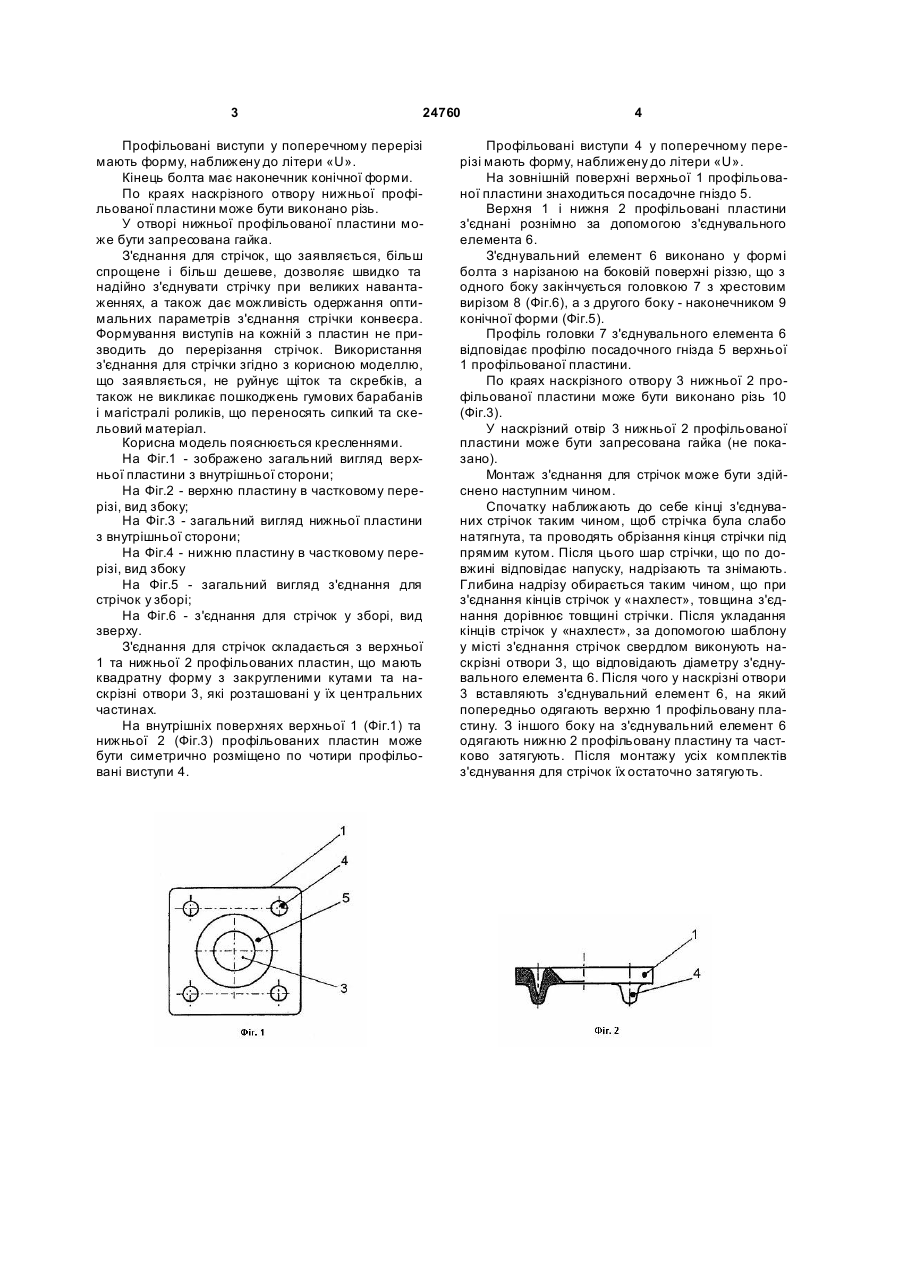

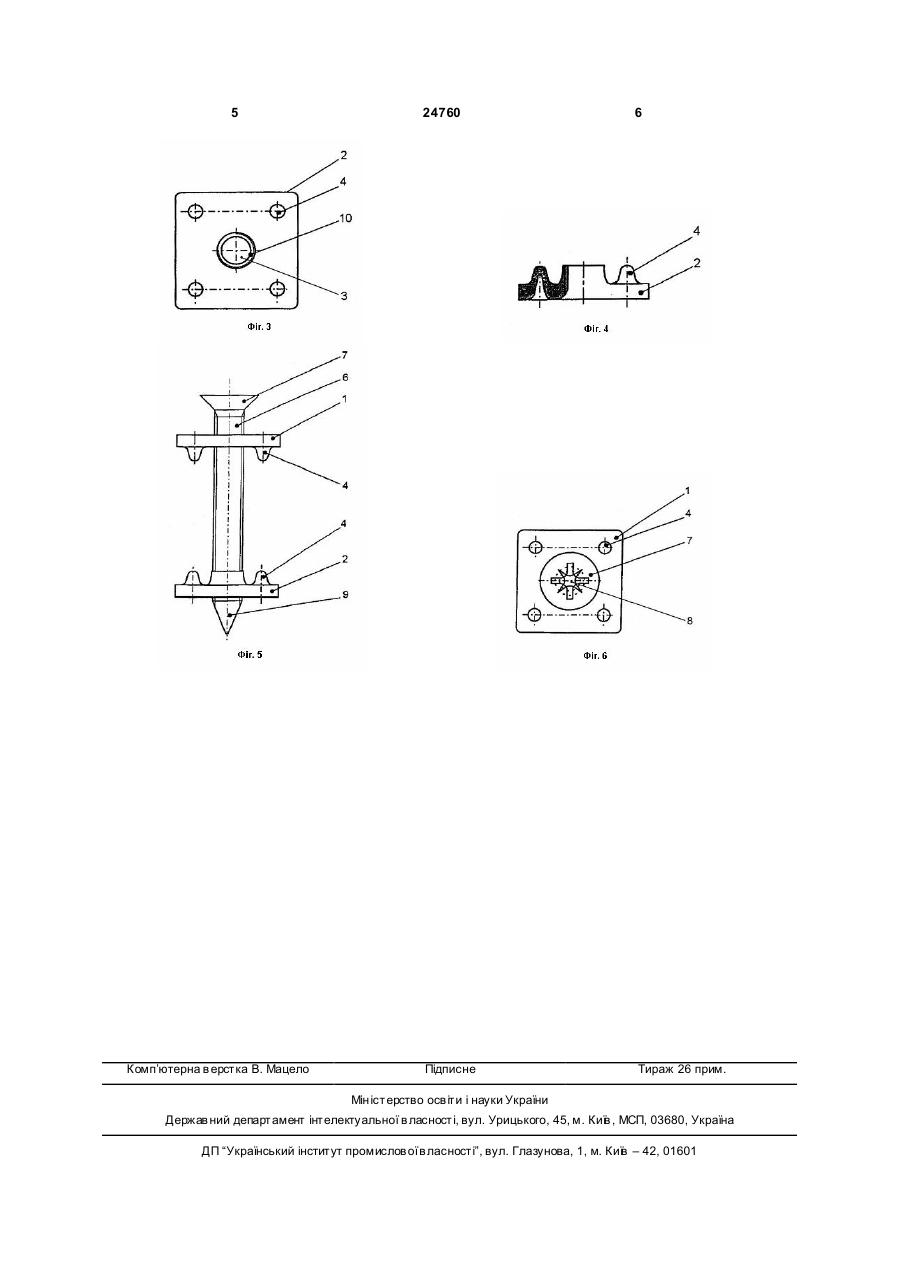

1. З'єднання для стрічок, яке складається з комплекту двох профільованих пластин, що мають центрально розташовані наскрізні отвори, в яких розміщено з'єднувальний елемент, яке відрізняється тим, що профільовані пластини мають щонайменше три профільовані виступи, які розташовані на їх внутрішні х поверхнях, а з'єднувальний елемент виконано у формі болта, головка якого відповідає посадочному гнізду верхньої профільованої пластини. 3 24760 Профільовані виступи у поперечному перерізі мають форму, наближену до літери «U». Кінець болта має наконечник конічної форми. По краях наскрізного отвору нижньої профільованої пластини може бути виконано різь. У отворі нижньої профільованої пластини може бути запресована гайка. З'єднання для стрічок, що заявляється, більш спрощене і більш дешеве, дозволяє швидко та надійно з'єднувати стрічку при великих навантаженнях, а також дає можливість одержання оптимальних параметрів з'єднання стрічки конвеєра. Формування виступів на кожній з пластин не призводить до перерізання стрічок. Використання з'єднання для стрічки згідно з корисною моделлю, що заявляється, не руйнує щіток та скребків, а також не викликає пошкоджень гумових барабанів і магістралі роликів, що переносять сипкий та скельовий матеріал. Корисна модель пояснюється кресленнями. На Фіг.1 - зображено загальний вигляд верхньої пластини з внутрішньої сторони; На Фіг.2 - верхню пластину в частковому перерізі, вид збоку; На Фіг.3 - загальний вигляд нижньої пластини з внутрішньої сторони; На Фіг.4 - нижню пластину в частковому перерізі, вид збоку На Фіг.5 - загальний вигляд з'єднання для стрічок у зборі; На Фіг.6 - з'єднання для стрічок у зборі, вид зверху. З'єднання для стрічок складається з верхньої 1 та нижньої 2 профільованих пластин, що мають квадратну форму з закругленими кутами та наскрізні отвори 3, які розташовані у їх центральних частинах. На внутрішніх поверхнях верхньої 1 (Фіг.1) та нижньої 2 (Фіг.3) профільованих пластин може бути симетрично розміщено по чотири профільовані виступи 4. 4 Профільовані виступи 4 у поперечному перерізі мають форму, наближену до літери «U». На зовнішній поверхні верхньої 1 профільованої пластини знаходиться посадочне гніздо 5. Верхня 1 і нижня 2 профільовані пластини з'єднані рознімно за допомогою з'єднувального елемента 6. З'єднувальний елемент 6 виконано у формі болта з нарізаною на боковій поверхні різзю, що з одного боку закінчується головкою 7 з хрестовим вирізом 8 (Фіг.6), а з другого боку - наконечником 9 конічної форми (Фіг.5). Профіль головки 7 з'єднувального елемента 6 відповідає профілю посадочного гнізда 5 верхньої 1 профільованої пластини. По краях наскрізного отвору 3 нижньої 2 профільованої пластини може бути виконано різь 10 (Фіг.3). У наскрізний отвір 3 нижньої 2 профільованої пластини може бути запресована гайка (не показано). Монтаж з'єднання для стрічок може бути здійснено наступним чином. Спочатку наближають до себе кінці з'єднуваних стрічок таким чином, щоб стрічка була слабо натягнута, та проводять обрізання кінця стрічки під прямим кутом. Після цього шар стрічки, що по довжині відповідає напуску, надрізають та знімають. Глибина надрізу обирається таким чином, що при з'єднання кінців стрічок у «нахлест», товщина з'єднання дорівнює товщині стрічки. Після укладання кінців стрічок у «нахлест», за допомогою шаблону у місті з'єднання стрічок свердлом виконують наскрізні отвори 3, що відповідають діаметру з'єднувального елемента 6. Після чого у наскрізні отвори 3 вставляють з'єднувальний елемент 6, на який попередньо одягають верхню 1 профільовану пластину. З іншого боку на з'єднувальний елемент 6 одягають нижню 2 профільовану пластину та частково затягують. Після монтажу усіх комплектів з'єднування для стрічок їх остаточно затягують. 5 Комп’ютерна в ерстка В. Мацело 24760 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
