Спосіб з’єднання конвеєрних стрічок

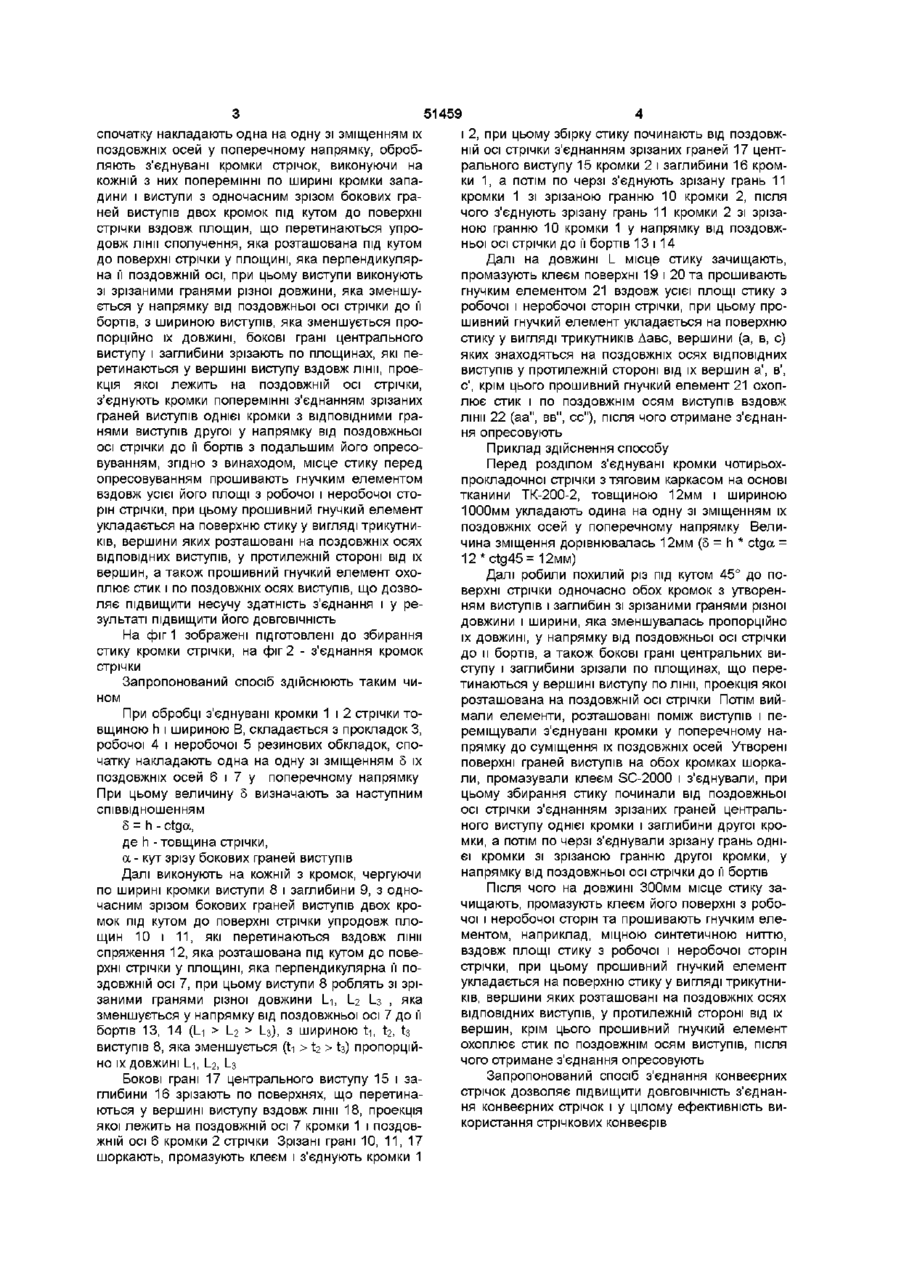

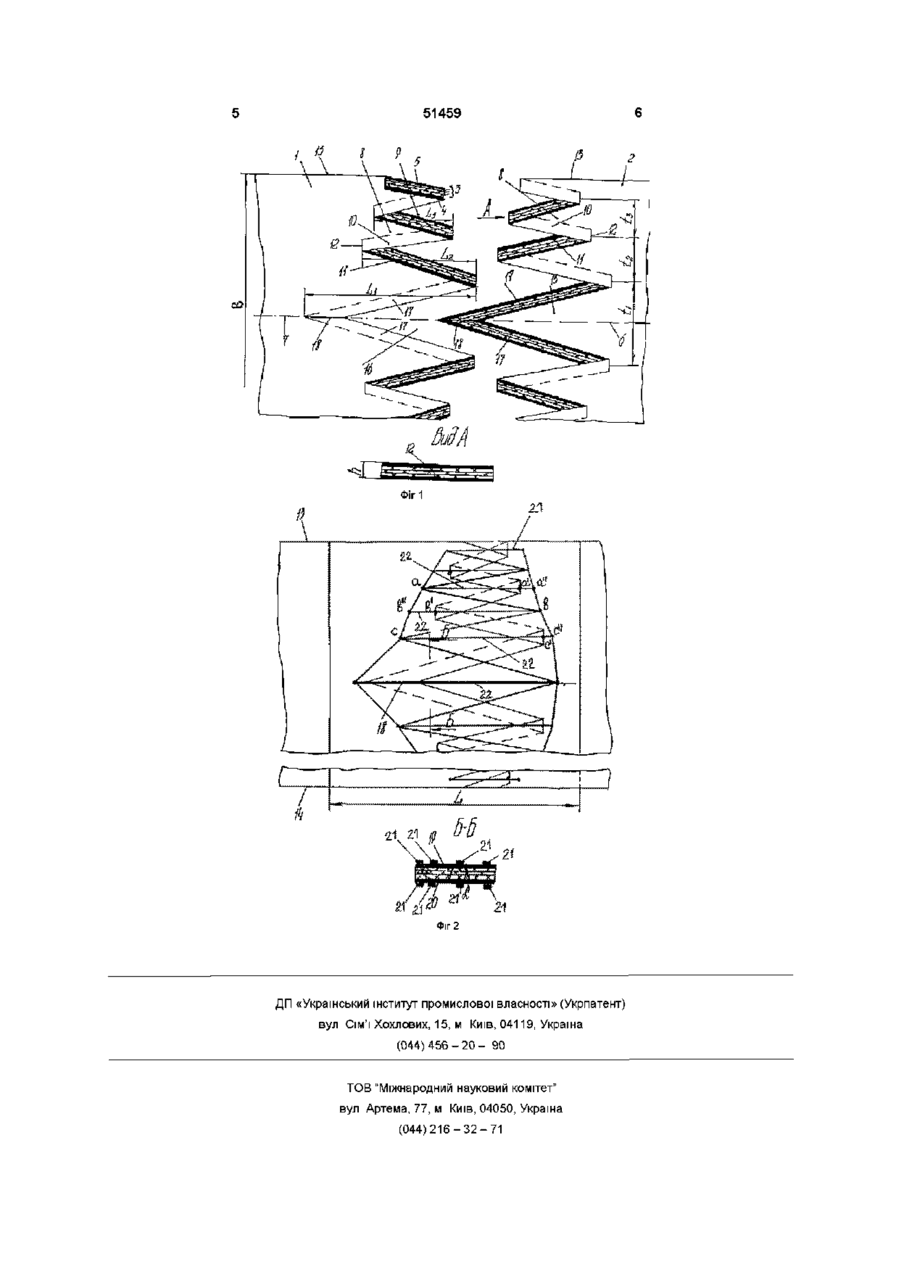

Спосіб з'єднання конвеєрних стрічок, при якому з'єднувані кромки спочатку накладають одна на одну зі зміщенням їх поздовжніх осей у поперечному напрямку, обробляють з'єднувані кромки стрічок, виконуючи на кожній з них поперемінні по ширині кромки заглибини і виступи з одночасним зрізом бокових граней виступів двох кромок під кутом до поверхні стрічки вздовж площин, що перетинаються упродовж лінії сполучення, яка розташована під кутом до поверхні стрічки у площині, яка перпендикулярна м поздовжній осі, при цьому виступи виконують зі зрізаними гранями різної довжини, яка зменшується у напрямку від поздовжньої осі стрічки до м бортів, з шириною виступів, яка зменшується пропорційно їх довжині, бокові грані центрального виступу і заглибини зрізають по площинах, які перетинаються у вершині виступу вздовж лінії, проекція якої лежить на поздовжній осі стрічки, з'єднують кромки поперемінним з'єднанням зрізаних граней виступів однієї кромки з ВІДПОВІДНИМИ гранями виступів другої у напрямку від поздовжньої осі стрічки до м бортів з подальшим його опресовуванням, який відрізняється тим, що місце стику перед опресовуванням прошивають гнучким елементом вздовж усієї його площі з робочого і неробочого боків стрічки, при цьому прошивний гнучкий елемент укладають на поверхню стику у вигляді трикутників, вершини яких розташовані на поздовжніх осях ВІДПОВІДНИХ виступів у протилежному боці від їх вершин, а також прошивний гнучкий елемент охоплює стик і по поздовжніх осях виступів Винахід належить до резино-технічної промисловості і може бути використаний під час виготовлення і стикування резино-тканевих конвеєрних стрічок Найбільш близьким по технічній суті і досягаємим результатам є спосіб з'єднання конвеєрних стрічок, при якому з'єднувані кромки спочатку накладають одна на одну зі зміщенням їх поздовжніх осей у поперечному напрямку, обробляють з'єднувані кромки стрічок, виконуючи на кожній з них черговані по ширині кромки западини і виступи з одночасним зрізом бокових граней виступів двох кромок під кутом до поверхні стрічки упродовж площин, які перетинаються по лінії сполучення, що розташована під кутом до поверхні стрічки, у площині, яка перпендикулярна м поздовжній осі, при цьому виступи роблять зі зрізаними гранями різної довжини, яка зменшується у напрямку від поздовжньої осі до и бортів з шириною виступів, яка зменшується пропорційно їх довжині, бокові грані центрального виступу і западини зрізають по площинам, які перетинаються у вершині виступу по лінії, проекція якої лежить на поздовжній осі стрічки, з'єднують кромки почерговим з'єднанням зрізаних граней виступів однієї кромки з ВІДПОВІД НИМИ гранями виступів другої у напрямку від поздовжньої осі стрічки до м бортів, обкладають місце стику тканиною з подальшим його опресовуванням /Патент України №41552А кл В22Д29/06, опубліковано Бюл Промислова власність - №8, 2001 р/ Недоліком відомого способу є те, що силова тканинна накладка, яка укладається на стик перед опресовуванням, при його навантаженні працює зі зв'язуючим шаром на зсув, у результаті чого несуча здатність такого з'єднання обмежена максимальними дотичними напруженнями, які виникають у зв'язуючому шарі у кромки накладки і приводять до зносу від втомленості, що знижує ДОВГОВІЧНІСТЬ з'єднання Технічною задачею винаходу є створення такого способу з'єднання конвеєрних стрічок, у якому розташування прошивного гнучкого елемента на поверхні стику, його зв'язок зі стикуємими кромками вздовж їх поверхні крізь зв'язуючий шар і з тяговим каркасом стрічки упродовж и товщини дозволяють підвищити несучу здатність з'єднання і у результаті підвищити його ДОВГОВІЧНІСТЬ Поставлена задача досягається тим, що у способі з'єднання, при якому з'єднувані кромки ю ю 51459 спочатку накладають одна на одну зі зміщенням їх поздовжніх осей у поперечному напрямку, обробляють з'єднувані кромки стрічок, виконуючи на кожній з них поперемінні по ширині кромки западини і виступи з одночасним зрізом бокових граней виступів двох кромок під кутом до поверхні стрічки вздовж площин, що перетинаються упродовж лінії сполучення, яка розташована під кутом до поверхні стрічки у площині, яка перпендикулярна її поздовжній осі, при цьому виступи виконують зі зрізаними гранями різної довжини, яка зменшується у напрямку від поздовжньої осі стрічки до її бортів, з шириною виступів, яка зменшується пропорційно їх довжині, бокові грані центрального виступу і заглибини зрізають по площинах, які перетинаються у вершині виступу вздовж лінії, проекція якої лежить на поздовжній осі стрічки, з'єднують кромки поперемінні з'єднанням зрізаних граней виступів однієї кромки з ВІДПОВІДНИМИ гранями виступів другої у напрямку від поздовжньої осі стрічки до її бортів з подальшим його опресовуванням, згідно з винаходом, місце стику перед опресовуванням прошивають гнучким елементом вздовж усієї його площі з робочої і неробочої сторін стрічки, при цьому прошивний гнучкий елемент укладається на поверхню стику у вигляді трикутників, вершини яких розташовані на поздовжніх осях ВІДПОВІДНИХ виступів, у протилежній стороні від їх вершин, а також прошивний гнучкий елемент охоплює стик і по поздовжніх осях виступів, що дозволяє підвищити несучу здатність з'єднання і у результаті ПІДВИЩИТИ Й Г ДОВГОВІЧНІСТЬ ОО На фіг 1 зображені підготовлені до збирання стику кромки стрічки, на фіг 2 - з'єднання кромок стрічки Запропонований спосіб здійснюють таким чином При обробці з'єднувані кромки 1 і 2 стрічки товщиною h і шириною В, складається з прокладок З, робочої 4 і неробочої 5 резинових обкладок, спочатку накладають одна на одну зі зміщенням 5 їх поздовжніх осей 6 і 7 у поперечному напрямку При цьому величину 5 визначають за наступним співвідношенням 5 = h - ctga, де h - товщина стрічки, a - кут зрізу бокових граней виступів Далі виконують на кожній з кромок, чергуючи по ширині кромки виступи 8 і заглибини 9, з одночасним зрізом бокових граней виступів двох кромок під кутом до поверхні стрічки упродовж площин 10 і 11, які перетинаються вздовж лінії спряження 12, яка розташована під кутом до поверхні стрічки у площині, яка перпендикулярна її поздовжній осі 7, при цьому виступи 8 роблять зі зрізаними гранями різної довжини І_і, І_2 І-з , яка зменшується у напрямку від поздовжньої осі 7 до її бортів 13, 14 (І_і > І_2 > І_з), з шириною t i , t2, t3 виступів 8, яка зменшується (ti > Ь > h) пропорційно IX ДОВЖИНІ І_1, І_2, І-з Бокові грані 17 центрального виступу 15 і заглибини 16 зрізають по поверхнях, що перетинаються у вершині виступу вздовж лінії 18, проекція якої лежить на поздовжній осі 7 кромки 1 і поздовжній осі 6 кромки 2 стрічки Зрізані грані 10, 11, 17 шоркають, промазують клеєм і з'єднують кромки 1 і 2, при цьому збірку стику починають від поздовжній осі стрічки з'єднанням зрізаних граней 17 центрального виступу 15 кромки 2 і заглибини 16 кромки 1, а потім по черзі з'єднують зрізану грань 11 кромки 1 зі зрізаною гранню 10 кромки 2, після чого з'єднують зрізану грань 11 кромки 2 зі зрізаною гранню 10 кромки 1 у напрямку від поздовжньої осі стрічки до її бортів 13 і 14 Далі на довжині L місце стику зачищають, промазують клеєм поверхні 19 і 20 та прошивають гнучким елементом 21 вздовж усієї площі стику з робочої і неробочої сторін стрічки, при цьому прошивний гнучкий елемент укладається на поверхню стику у вигляді трикутників Давс, вершини (а, в, с) яких знаходяться на поздовжніх осях ВІДПОВІДНИХ виступів у протилежній стороні від їх вершин а', в', с', крім цього прошивний гнучкий елемент 21 охоплює стик і по поздовжнім осям виступів вздовж лінії 22 (аа", вв", сс"), після чого отримане з'єднання опресовують Приклад здійснення способу Перед розділом з'єднувані кромки чотирьохпрокладочної стрічки з тяговим каркасом на основі тканини ТК-200-2, товщиною 12мм і шириною 1000мм укладають одина на одну зі зміщенням їх поздовжніх осей у поперечному напрямку Величина зміщення дорівнювалась 12мм (5 = h * ctga = 1 2 * c t g 4 5 = 12мм) Далі робили похилий різ під кутом 45° до поверхні стрічки одночасно обох кромок з утворенням виступів і заглибин зі зрізаними гранями різної довжини і ширини, яка зменшувалась пропорційно їх довжині, у напрямку від поздовжньої осі стрічки до и бортів, а також бокові грані центральних виступу і заглибини зрізали по площинах, що перетинаються у вершині виступу по лінії, проекція якої розташована на поздовжній осі стрічки Потім виймали елементи, розташовані поміж виступів і переміщували з'єднувані кромки у поперечному напрямку до суміщення їх поздовжніх осей Утворені поверхні граней виступів на обох кромках шоркали, промазували клеєм SC-2000 і з'єднували, при цьому збирання стику починали від поздовжньої осі стрічки з'єднанням зрізаних граней центрального виступу однієї кромки і заглибини другої кромки, а потім по черзі з'єднували зрізану грань однієї кромки зі зрізаною гранню другої кромки, у напрямку від поздовжньої осі стрічки до її бортів Після ЧОГО на довжині 300мм місце стику зачищають, промазують клеєм його поверхні з робочої і неробочої сторін та прошивають гнучким елементом, наприклад, міцною синтетичною ниттю, вздовж площі стику з робочої і неробочої сторін стрічки, при цьому прошивний гнучкий елемент укладається на поверхню стику у вигляді трикутників, вершини яких розташовані на поздовжніх осях ВІДПОВІДНИХ виступів, у протилежній стороні від їх вершин, крім цього прошивний гнучкий елемент охоплює стик по поздовжнім осям виступів, після чого отримане з'єднання опресовують Запропонований спосіб з'єднання конвеєрних стрічок дозволяє підвищити ДОВГОВІЧНІСТЬ з'єднання конвеєрних стрічок і у цілому ефективність використання стрічкових конвеєрів 51459 ZA Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
