Прес механічний

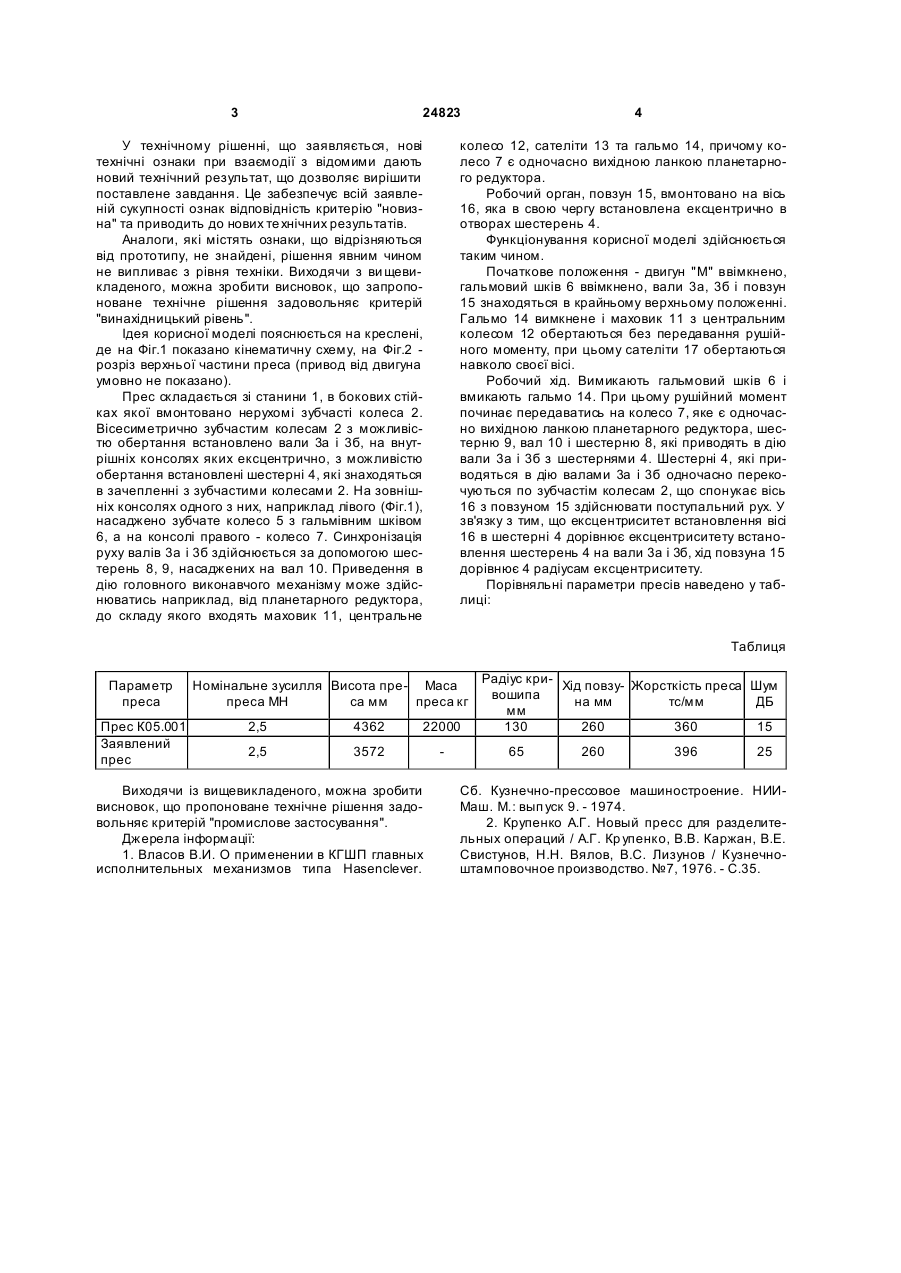

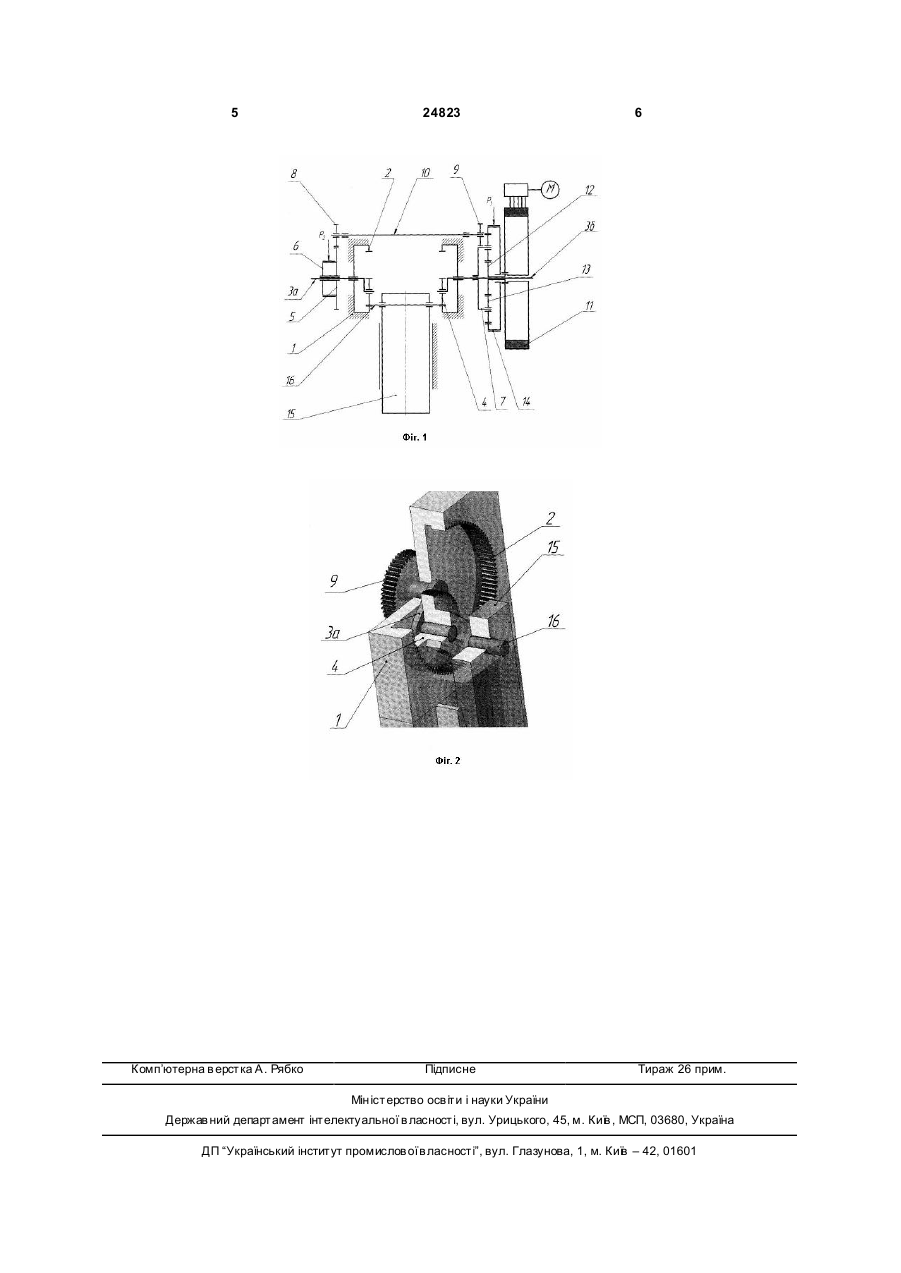

Прес механічний, який має станину, в напрямних якої встановлено повзун, який відрізняється тим, що в стійках станини нерухомо вмонтовані зубчасті колеса, вісесиметрично яким встановлені вали з ексцентрично розташованими на них шестернями, які перебувають в кінематичному контакті з зубчастими колесами, при цьому в отворах, виконаних ексцентрично в шестернях, встановлена вісь, яка кінематично зв'язана з повзуном. (19) (21) u200703429 (22) 29.03.2007 (24) 10.07.2007 (46) 10.07.2007, Бюл. № 10, 2007 р. (72) Обдул Василь Дмитрович, Обдул Дмитро Васильович, Широкобоков Віталій Володимирович (73) ЗАПОРІЗЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 24823 У технічному рішенні, що заявляється, нові технічні ознаки при взаємодії з відомими дають новий технічний результат, що дозволяє вирішити поставлене завдання. Це забезпечує всій заявленій сукупності ознак відповідність критерію "новизна" та приводить до нових те хнічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з ви щевикладеного, можна зробити висновок, що запропоноване технічне рішення задовольняє критерій "винахідницький рівень". Ідея корисної моделі пояснюється на креслені, де на Фіг.1 показано кінематичну схему, на Фіг.2 розріз верхньої частини преса (привод від двигуна умовно не показано). Прес складається зі станини 1, в бокових стійках якої вмонтовано нерухомі зубчасті колеса 2. Вісесиметрично зубчастим колесам 2 з можливістю обертання встановлено вали 3а і 3б, на внутрішніх консолях яких ексцентрично, з можливістю обертання встановлені шестерні 4, які знаходяться в зачепленні з зубчастими колесами 2. На зовнішніх консолях одного з них, наприклад лівого (Фіг.1), насаджено зубчате колесо 5 з гальмівним шківом 6, а на консолі правого - колесо 7. Синхронізація руху валів 3а і 3б здійснюється за допомогою шестерень 8, 9, насаджених на вал 10. Приведення в дію головного виконавчого механізму може здійснюватись наприклад, від планетарного редуктора, до складу якого входять маховик 11, центральне 4 колесо 12, сателіти 13 та гальмо 14, причому колесо 7 є одночасно вихідною ланкою планетарного редуктора. Робочий орган, повзун 15, вмонтовано на вісь 16, яка в свою чергу встановлена ексцентрично в отворах шестерень 4. Функціонування корисної моделі здійснюється таким чином. Початкове положення - двигун "М" ввімкнено, гальмовий шків 6 ввімкнено, вали 3а, 3б і повзун 15 знаходяться в крайньому верхньому положенні. Гальмо 14 вимкнене і маховик 11 з центральним колесом 12 обертаються без передавання рушійного моменту, при цьому сателіти 17 обертаються навколо своєї вісі. Робочий хід. Вимикають гальмовий шків 6 і вмикають гальмо 14. При цьому рушійний момент починає передаватись на колесо 7, яке є одночасно вихідною ланкою планетарного редуктора, шестерню 9, вал 10 і шестерню 8, які приводять в дію вали 3а і 3б з шестернями 4. Шестерні 4, які приводяться в дію валами 3а і 3б одночасно перекочуються по зубчастім колесам 2, що спонукає вісь 16 з повзуном 15 здійснювати поступальний рух. У зв'язку з тим, що ексцентриситет встановлення вісі 16 в шестерні 4 дорівнює ексцентриситету встановлення шестерень 4 на вали 3а і 3б, хід повзуна 15 дорівнює 4 радіусам ексцентриситету. Порівняльні параметри пресів наведено у таблиці: Таблиця Радіус кри- Хід повзу- Жорсткість преса Шум Номінальне зусилля Висота пре- Маса вошипа преса МН са мм преса кг на мм тс/мм ДБ мм Прес К05.001 2,5 4362 22000 130 260 360 15 Заявлений 2,5 3572 65 260 396 25 прес Параметр преса Виходячи із вищевикладеного, можна зробити висновок, що пропоноване технічне рішення задовольняє критерій "промислове застосування". Джерела інформації: 1. Власов В.И. О применении в КГШП главных исполнительных механизмов типа Hasenclever. Сб. Кузнечно-прессовое машиностроение. НИИМаш. М.: вып уск 9. - 1974. 2. Крупенко А.Г. Новый пресс для разделительных операций / А.Г. Кр упенко, В.В. Каржан, В.Е. Свистунов, Н.Н. Вялов, B.C. Лизунов / Кузнечноштамповочное производство. №7, 1976. - С.35. 5 Комп’ютерна в ерстка А. Рябко 24823 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
