Блок акустичний для ультразвукового контролю зварних швів труб

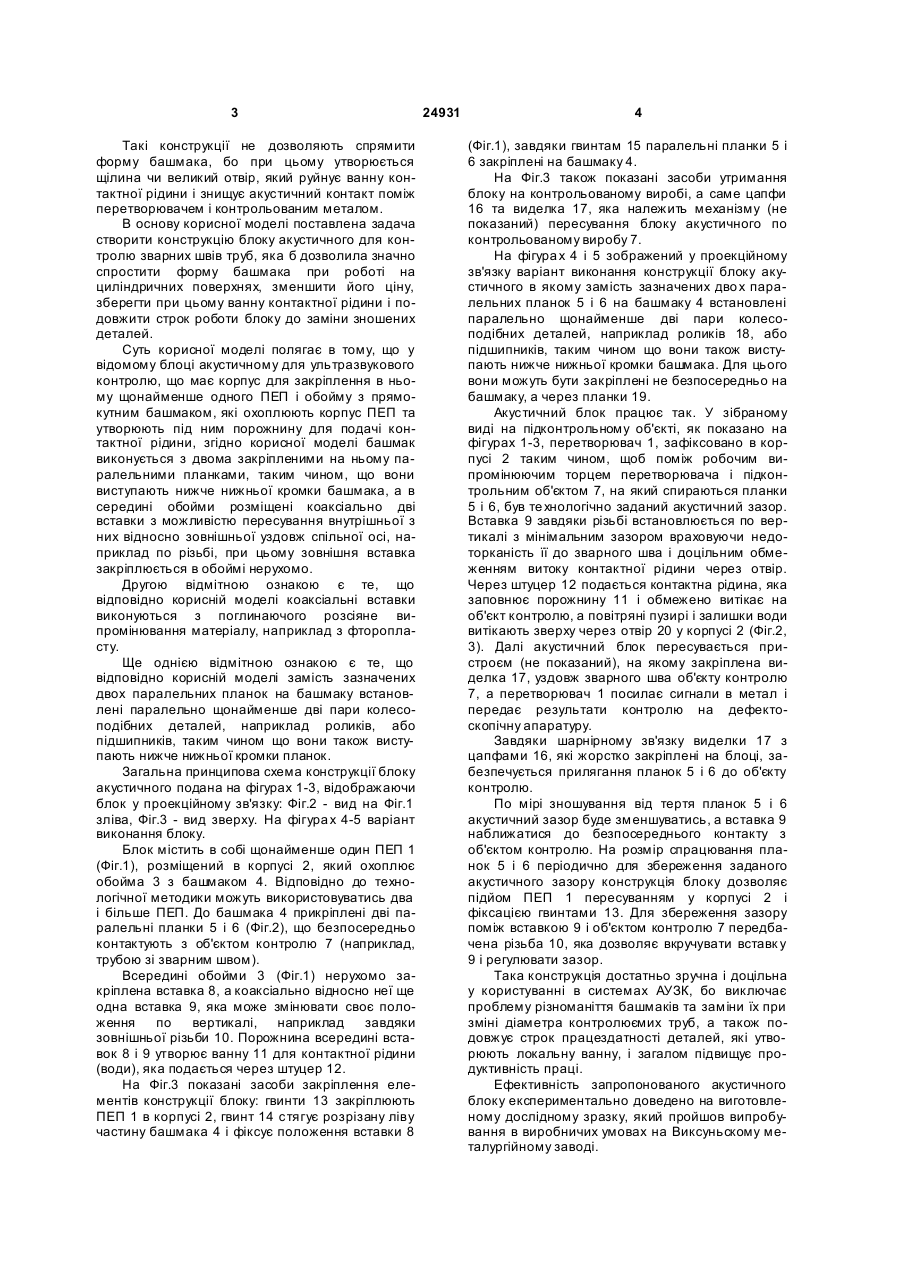

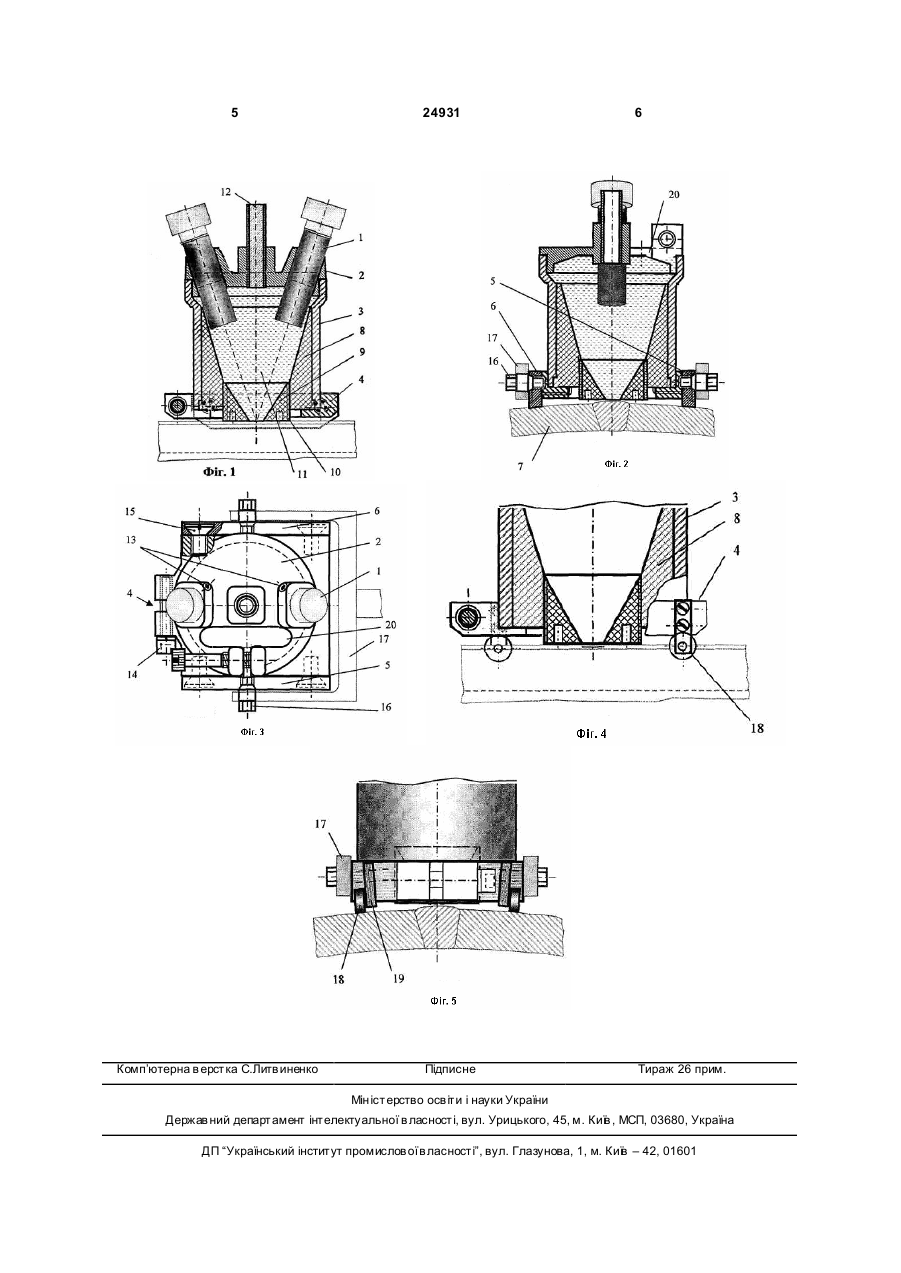

1. Блок акустичний для ультразвукового контролю зварних швів тр уб, що має корпус для закріплення в ньому щонайменше одного п'єзоелектричного перетворювача (ПЕП) і обойму з прямокутним башмаком, які охоплюють корпус ПЕП та утворюють під ним порожнину для подачі контактної рідини, який відрізняється тим, що башмак виконаний з двома закріпленими на ньому 2 (19) 1 3 Такі конструкції не дозволяють спрямити форму башмака, бо при цьому утворюється щілина чи великий отвір, який руйнує ванну контактної рідини і знищує акустичний контакт поміж перетворювачем і контрольованим металом. В основу корисної моделі поставлена задача створити конструкцію блоку акустичного для контролю зварних швів труб, яка б дозволила значно спростити форму башмака при роботі на циліндричних поверхнях, зменшити його ціну, зберегти при цьому ванну контактної рідини і подовжити строк роботи блоку до заміни зношених деталей. Суть корисної моделі полягає в тому, що у відомому блоці акустичному для ультразвукового контролю, що має корпус для закріплення в ньому щонайменше одного ПЕП і обойму з прямокутним башмаком, які охоплюють корпус ПЕП та утворюють під ним порожнину для подачі контактної рідини, згідно корисної моделі башмак виконується з двома закріпленими на ньому паралельними планками, таким чином, що вони виступають нижче нижньої кромки башмака, а в середині обойми розміщені коаксіально дві вставки з можливістю пересування внутрішньої з них відносно зовнішньої уздовж спільної осі, наприклад по різьбі, при цьому зовнішня вставка закріплюється в обоймі нерухомо. Другою відмітною ознакою є те, що відповідно корисній моделі коаксіальні вставки виконуються з поглинаючого розсіяне випромінювання матеріалу, наприклад з фторопласту. Ще однією відмітною ознакою є те, що відповідно корисній моделі замість зазначених двох паралельних планок на башмаку встановлені паралельно щонайменше дві пари колесоподібних деталей, наприклад роликів, або підшипників, таким чином що вони також виступають нижче нижньої кромки планок. Загальна принципова схема конструкції блоку акустичного подана на фігурах 1-3, відображаючи блок у проекційному зв'язку: Фіг.2 - вид на Фіг.1 зліва, Фіг.3 - вид зверху. На фігура х 4-5 варіант виконання блоку. Блок містить в собі щонайменше один ПЕП 1 (Фіг.1), розміщений в корпусі 2, який охоплює обойма 3 з башмаком 4. Відповідно до технологічної методики можуть використовуватись два і більше ПЕП. До башмака 4 прикріплені дві паралельні планки 5 і 6 (Фіг.2), що безпосередньо контактують з об'єктом контролю 7 (наприклад, трубою зі зварним швом). Всередині обойми 3 (Фіг.1) нерухомо закріплена вставка 8, а коаксіально відносно неї ще одна вставка 9, яка може змінювати своє положення по вертикалі, наприклад завдяки зовнішньої різьби 10. Порожнина всередині вставок 8 і 9 утворює ванну 11 для контактної рідини (води), яка подається через штуцер 12. На Фіг.3 показані засоби закріплення елементів конструкції блоку: гвинти 13 закріплюють ПЕП 1 в корпусі 2, гвинт 14 стягує розрізану ліву частину башмака 4 і фіксує положення вставки 8 24931 4 (Фіг.1), завдяки гвинтам 15 паралельні планки 5 і 6 закріплені на башмаку 4. На Фіг.3 також показані засоби утримання блоку на контрольованому виробі, а саме цапфи 16 та виделка 17, яка належить механізму (не показаний) пересування блоку акустичного по контрольованому виробу 7. На фігура х 4 і 5 зображений у проекційному зв'язку варіант виконання конструкції блоку акустичного в якому замість зазначених дво х паралельних планок 5 і 6 на башмаку 4 встановлені паралельно щонайменше дві пари колесоподібних деталей, наприклад роликів 18, або підшипників, таким чином що вони також виступають нижче нижньої кромки башмака. Для цього вони можуть бути закріплені не безпосередньо на башмаку, а через планки 19. Акустичний блок працює так. У зібраному виді на підконтрольному об'єкті, як показано на фігурах 1-3, перетворювач 1, зафіксовано в корпусі 2 таким чином, щоб поміж робочим випромінюючим торцем перетворювача і підконтрольним об'єктом 7, на який спираються планки 5 і 6, був те хнологічно заданий акустичний зазор. Вставка 9 завдяки різьбі встановлюється по вертикалі з мінімальним зазором враховуючи недоторканість її до зварного шва і доцільним обмеженням витоку контактної рідини через отвір. Через штуцер 12 подається контактна рідина, яка заповнює порожнину 11 і обмежено витікає на об'єкт контролю, а повітряні пузирі і залишки води витікають зверху через отвір 20 у корпусі 2 (Фіг.2, 3). Далі акустичний блок пересувається пристроєм (не показаний), на якому закріплена виделка 17, уздовж зварного шва об'єкту контролю 7, а перетворювач 1 посилає сигнали в метал і передає результати контролю на дефектоскопічну апаратуру. Завдяки шарнірному зв'язку виделки 17 з цапфами 16, які жорстко закріплені на блоці, забезпечується прилягання планок 5 і 6 до об'єкту контролю. По мірі зношування від тертя планок 5 і 6 акустичний зазор буде зменшуватись, а вставка 9 наближатися до безпосереднього контакту з об'єктом контролю. На розмір спрацювання планок 5 і 6 періодично для збереження заданого акустичного зазору конструкція блоку дозволяє підйом ПЕП 1 пересуванням у корпусі 2 і фіксацією гвинтами 13. Для збереження зазору поміж вставкою 9 і об'єктом контролю 7 передбачена різьба 10, яка дозволяє вкручувати вставк у 9 і регулювати зазор. Така конструкція достатньо зручна і доцільна у користуванні в системах АУЗК, бо виключає проблему різноманіття башмаків та заміни їх при зміні діаметра контролюємих труб, а також подовжує строк працездатності деталей, які утворюють локальну ванну, і загалом підвищує продуктивність праці. Ефективність запропонованого акустичного блоку експериментально доведено на виготовленому дослідному зразку, який пройшов випробування в виробничих умовах на Виксуньскому металургійному заводі. 5 Комп’ютерна в ерстка C.Литв иненко 24931 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
