Пристрій, що регулює положення роликів ввідної роликової проводки

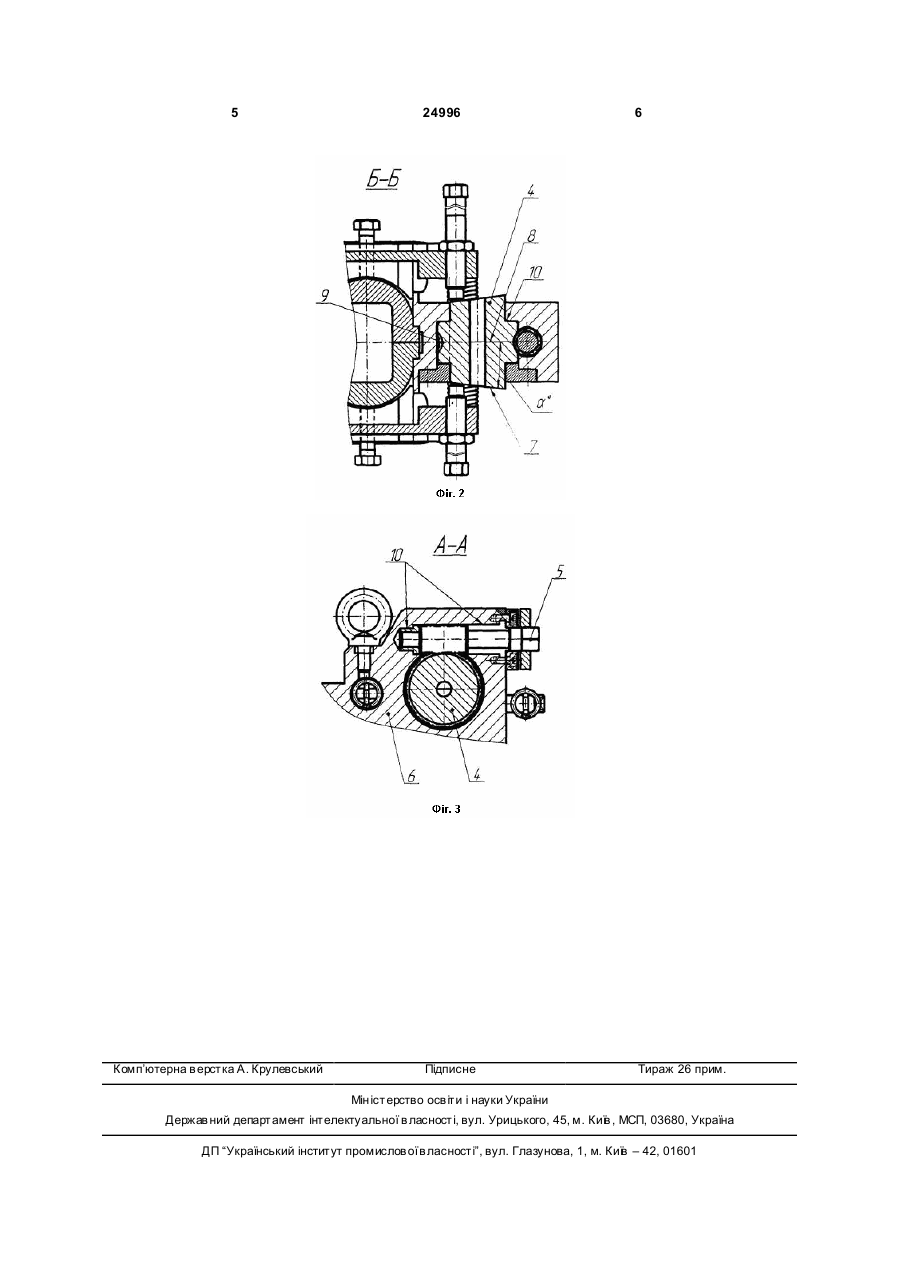

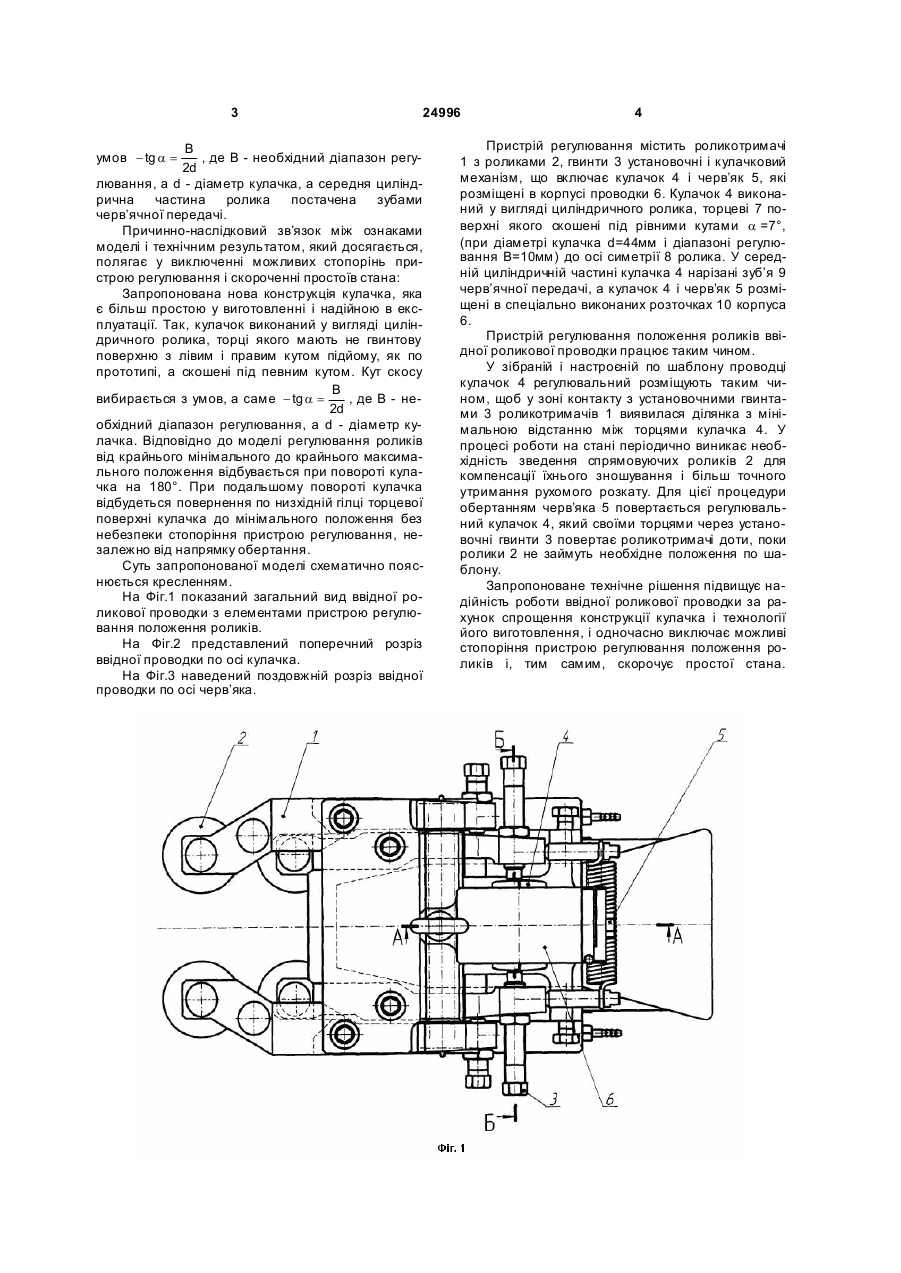

Пристрій, що регулює положення роликів ввідної роликової проводки, який містить роликотримачі з роликами, кулачковий механізм, який включає кулачок і черв'як і розміщений в корпусі проводки, гвинти встановлювальні роликотримачів, що опираються на торцеву поверхню кулачка, який відрізняється тим, що к улачок виконаний у вигляді циліндричного ролика, торцеві поверхні якого скошені під рівними кутами α до осі симетрії ролика, величина якого вибирається за умови, що B , де В - необхідний діапазон регулюtg α = Корисна модель належить до прокатного виробництва, а саме до пристроїв, що до спрямовування і подання розкату в калібр прокатних валків при русі його по лінії дротового стана в якому, на вході в кліті, використовуються ввідні роликові проводки. Відомий пристрій регулювання положення роликів ввідної роликової проводки прокатного стану, який описано у а. с. СРСР №884774, МПК В21В 39/16, пріор. 11.11.1979р., опубл. 30.11.1981p. Відома роликова проводка складається з корпуса, у якому встановлені роликотримачі з роликами, які фіксуються опорними болтами і спрямовуючі пропуски. У роликотримачах шарнірно змонтовані фіксатори, пов’язані з корпусом за допомогою осей. Регулювання роликів здійснюють за допомогою опорних болтів і фіксаторів. Недоліком відомої конструкції є те, що регулювання положення кожного з роликів здійснюється роздільно. Таким чином, сполучення положення роликів лівого і правого роликотримачів і їхнє настроювання проти відповідного калібру валка, а також надійна фіксація настроєного положення вимагає значних тимчасових витрат, що збільшують простої стана. Найбільш близьким до пристрою, що заявляється, є пристрій регулювання положення роликів ввідної роликової проводки прокатного стана, який представлений на сайті фірми Morgardhammar [див. http://www.mh-quides.com., 1000-series Entry Roller Guide SR/DR]. Даний пристрій містить роликотримачі з роликами, кулачковий механізм, який включає циліндричний кулачок і черв’як, які розмі щені в корпусі проводки, гвинти установочні роликотримачів, що опираються на торцеву поверхню кулачка. Торці циліндричного кулачка виконані гвинтовою поверхнею з лівим і правим кутом підйому. За один оберт кулачка роликотримачі переміщаються на відстань гвинтової поверхні. Недоліком описаного пристрою регулювання положення роликів є наявність на профілі кулачка тупикової зони: перехід початок-кінець гвинтової поверхні, який призводить до можливості стопоріння пристрою регулювання установочним гвинтом роликотримача в процесі експлуатації, зниженню надійності роботи проводки і, відповідно, простою стана. В основу моделі поставлена задача вдосконалення пристрою регулювання положення роликів ввідної роликової проводки шляхом підвищення надійності роботи пристрою, за рахунок спрощення конструкції кулачка, що дозволить виключити можливі стопоріння пристрою регулювання і скоротити простої стана. Поставлена задача вирішується за рахунок того, що в пристрої регулювання положення роликів ввідної роликової проводки, яка містить роликотримачі з роликами, кулачковий механізм, що включає кулачок і черв’як, розміщені в корпусі проводки, гвинти установочні роликотримачів, що опираються на торцеву поверхню кулачка, відповідно до запропонованої моделі, кулачок виконаний у вигляді циліндричного ролика, торцеві пове 2d рхні якого скошені під рівними кутами a o до осі симетрії ролика, величина якого вибирається з (19) UA (11) 24996 (13) U вання, d - діаметр кулачка, а середня циліндрична частина ролика оснащена зубами черв'ячної передачі. 3 24996 B , де В - необхідний діапазон регу2d лювання, a d - діаметр кулачка, а середня циліндрична частина ролика постачена зубами черв’ячної передачі. Причинно-наслідковий зв’язок між ознаками моделі і технічним результатом, який досягається, полягає у виключенні можливих стопорінь пристрою регулювання і скороченні простоїв стана: Запропонована нова конструкція кулачка, яка є більш простою у виготовленні і надійною в експлуатації. Так, кулачок виконаний у вигляді циліндричного ролика, торці якого мають не гвинтову поверхню з лівим і правим кутом підйому, як по прототипі, а скошені під певним кутом. Кут скосу B вибирається з умов, а саме - tg a = , де В - не2d обхідний діапазон регулювання, а d - діаметр кулачка. Відповідно до моделі регулювання роликів від крайнього мінімального до крайнього максимального положення відбувається при повороті кулачка на 180°. При подальшому повороті кулачка відбудеться повернення по низхідній гілці торцевої поверхні кулачка до мінімального положення без небезпеки стопоріння пристрою регулювання, незалежно від напрямку обертання. Суть запропонованої моделі схематично пояснюється кресленням. На Фіг.1 показаний загальний вид ввідної роликової проводки з елементами пристрою регулювання положення роликів. На Фіг.2 представлений поперечний розріз ввідної проводки по осі кулачка. На Фіг.3 наведений поздовжній розріз ввідної проводки по осі черв’яка. умов - tg a = 4 Пристрій регулювання містить роликотримачі 1 з роликами 2, гвинти 3 установочні і кулачковий механізм, що включає кулачок 4 і черв’як 5, які розміщені в корпусі проводки 6. Кулачок 4 виконаний у вигляді циліндричного ролика, торцеві 7 поверхні якого скошені під рівними кутами a =7°, (при діаметрі кулачка d=44мм і діапазоні регулювання В=10мм) до осі симетрії 8 ролика. У середній циліндричній частині кулачка 4 нарізані зуб’я 9 черв’ячної передачі, а кулачок 4 і черв’як 5 розміщені в спеціально виконаних розточках 10 корпуса 6. Пристрій регулювання положення роликів ввідної роликової проводки працює таким чином. У зібраній і настроєній по шаблону проводці кулачок 4 регулювальний розміщують таким чином, щоб у зоні контакту з установочними гвинтами 3 роликотримачів 1 виявилася ділянка з мінімальною відстанню між торцями кулачка 4. У процесі роботи на стані періодично виникає необхідність зведення спрямовуючих роликів 2 для компенсації їхнього зношування і більш точного утримання рухомого розкату. Для цієї процедури обертанням черв’яка 5 повертається регулювальний кулачок 4, який своїми торцями через установочні гвинти 3 повертає роликотримачі доти, поки ролики 2 не займуть необхідне положення по шаблону. Запропоноване технічне рішення підвищує надійність роботи ввідної роликової проводки за рахунок спрощення конструкції кулачка і технології його виготовлення, і одночасно виключає можливі стопоріння пристрою регулювання положення роликів і, тим самим, скорочує простої стана. 5 Комп’ютерна в ерстка А. Крулевський 24996 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
