Установка для обробки дробом

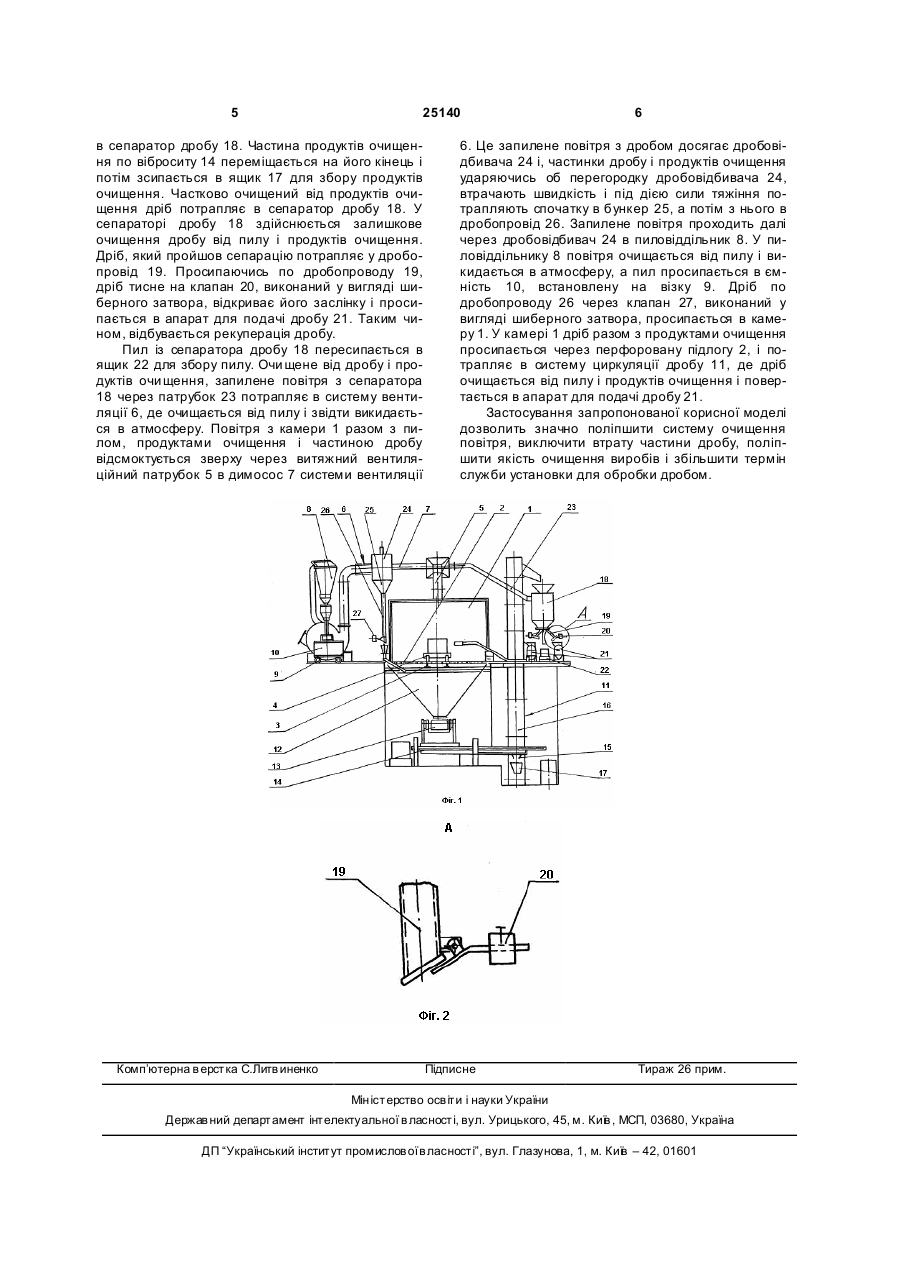

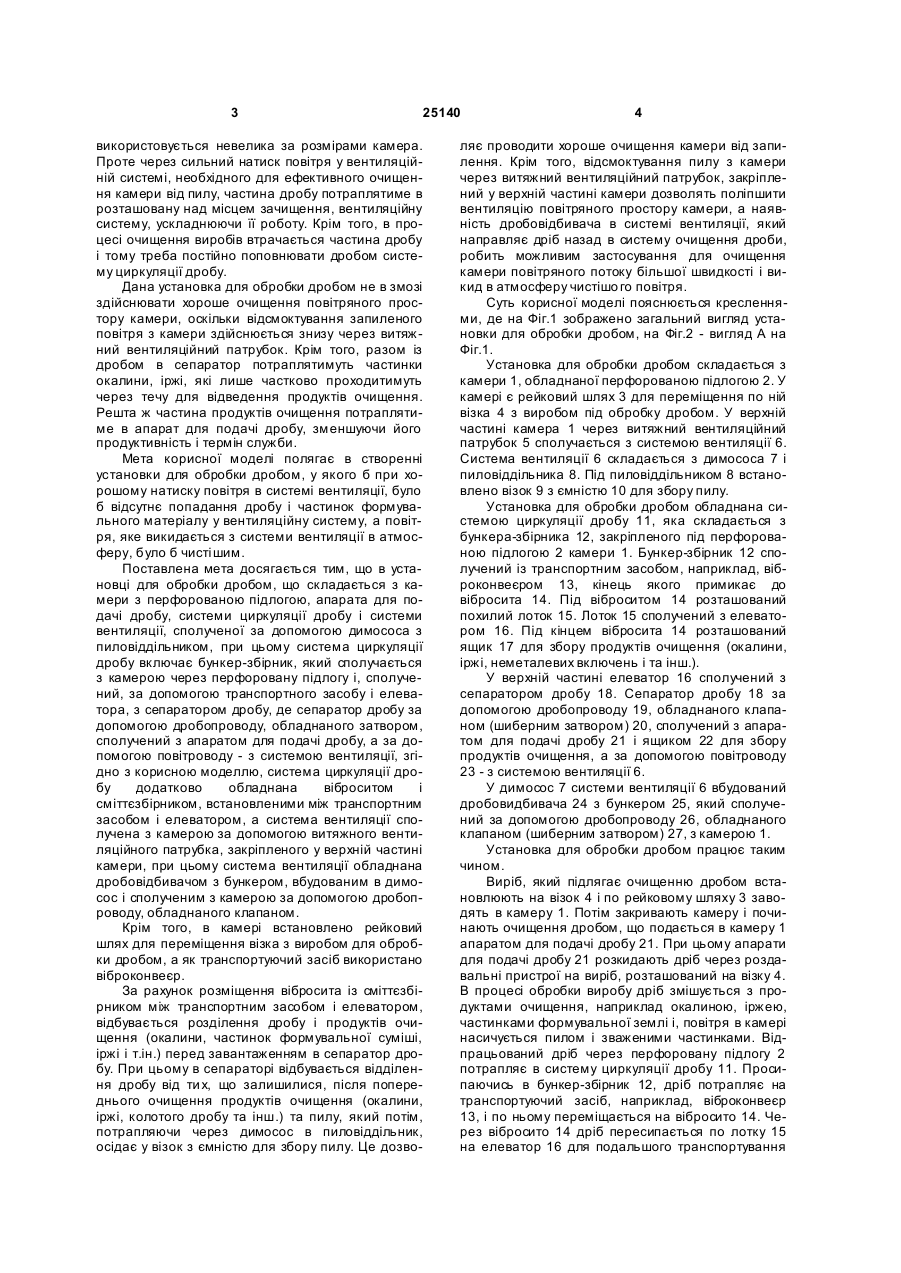

1. Установка для обробки дробом, яка включає камеру з перфорованою підлогою, апарат для подачі дробу, систему циркуляції дробу і систему вентиляції, сполучену за допомогою димососа з пиловіддільником, при цьому система циркуляції дробу включає бункер-збірник, що сполучається з камерою через перфоровану підлогу, і сполучений за допомогою транспортуючого засобу і елеватора з сепаратором дробу, де сепаратор дробу за допомогою дробопроводу, обладнаного затвором, сполучений з апаратом для подачі дробу, а за допомогою повітроводу - з системою вентиляції, яка відрізняє ться тим, що система циркуляції дробу додатково обладнана віброситом і сміттєзбірни U 1 3 25140 використовується невелика за розмірами камера. Проте через сильний натиск повітря у вентиляційній системі, необхідного для ефективного очищення камери від пилу, частина дробу потраплятиме в розташовану над місцем зачищення, вентиляційну систему, ускладнюючи її роботу. Крім того, в процесі очищення виробів втрачається частина дробу і тому треба постійно поповнювати дробом систему циркуляції дробу. Дана установка для обробки дробом не в змозі здійснювати хороше очищення повітряного простору камери, оскільки відсмоктування запиленого повітря з камери здійснюється знизу через витяжний вентиляційний патрубок. Крім того, разом із дробом в сепаратор потраплятимуть частинки окалини, іржі, які лише частково проходитимуть через течу для відведення продуктів очищення. Решта ж частина продуктів очищення потраплятиме в апарат для подачі дробу, зменшуючи його продуктивність і термін служби. Мета корисної моделі полягає в створенні установки для обробки дробом, у якого б при хорошому натиску повітря в системі вентиляції, було б відсутнє попадання дробу і частинок формувального матеріалу у вентиляційну систему, а повітря, яке викидається з системи вентиляції в атмосферу, було б чистішим. Поставлена мета досягається тим, що в установці для обробки дробом, що складається з камери з перфорованою підлогою, апарата для подачі дробу, системи циркуляції дробу і системи вентиляції, сполученої за допомогою димососа з пиловіддільником, при цьому система циркуляції дробу включає бункер-збірник, який сполучається з камерою через перфоровану підлогу і, сполучений, за допомогою транспортного засобу і елеватора, з сепаратором дробу, де сепаратор дробу за допомогою дробопроводу, обладнаного затвором, сполучений з апаратом для подачі дробу, а за допомогою повітроводу - з системою вентиляції, згідно з корисною моделлю, система циркуляції дробу додатково обладнана віброситом і сміттєзбірником, встановленими між транспортним засобом і елеватором, а система вентиляції сполучена з камерою за допомогою витяжного вентиляційного патрубка, закріпленого у верхній частині камери, при цьому система вентиляції обладнана дробовідбивачом з бункером, вбудованим в димосос і сполученим з камерою за допомогою дробопроводу, обладнаного клапаном. Крім того, в камері встановлено рейковий шлях для переміщення візка з виробом для обробки дробом, а як транспортуючий засіб використано віброконвеєр. За рахунок розміщення вібросита із сміттєзбірником між транспортним засобом і елеватором, відбувається розділення дробу і продуктів очищення (окалини, частинок формувальної суміші, іржі і т.ін.) перед завантаженням в сепаратор дробу. При цьому в сепараторі відбувається відділення дробу від ти х, що залишилися, після попереднього очищення продуктів очищення (окалини, іржі, колотого дробу та інш.) та пилу, який потім, потрапляючи через димосос в пиловіддільник, осідає у візок з ємністю для збору пилу. Це дозво 4 ляє проводити хороше очищення камери від запилення. Крім того, відсмоктування пилу з камери через витяжний вентиляційний патрубок, закріплений у верхній частині камери дозволять поліпшити вентиляцію повітряного простору камери, а наявність дробовідбивача в системі вентиляції, який направляє дріб назад в систему очищення дроби, робить можливим застосування для очищення камери повітряного потоку більшої швидкості і викид в атмосферу чистішо го повітря. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено загальний вигляд установки для обробки дробом, на Фіг.2 - вигляд А на Фіг.1. Установка для обробки дробом складається з камери 1, обладнаної перфорованою підлогою 2. У камері є рейковий шлях 3 для переміщення по ній візка 4 з виробом під обробку дробом. У верхній частині камера 1 через витяжний вентиляційний патрубок 5 сполучається з системою вентиляції 6. Система вентиляції 6 складається з димососа 7 і пиловіддільника 8. Під пиловіддільником 8 встановлено візок 9 з ємністю 10 для збору пилу. Установка для обробки дробом обладнана системою циркуляції дробу 11, яка складається з бункера-збірника 12, закріпленого під перфорованою підлогою 2 камери 1. Бункер-збірник 12 сполучений із транспортним засобом, наприклад, віброконвеєром 13, кінець якого примикає до вібросита 14. Під віброситом 14 розташований похилий лоток 15. Лоток 15 сполучений з елеватором 16. Під кінцем вібросита 14 розташований ящик 17 для збору продуктів очищення (окалини, іржі, неметалевих включень і та інш.). У верхній частині елеватор 16 сполучений з сепаратором дробу 18. Сепаратор дробу 18 за допомогою дробопроводу 19, обладнаного клапаном (шиберним затвором) 20, сполучений з апаратом для подачі дробу 21 і ящиком 22 для збору продуктів очищення, а за допомогою повітроводу 23 - з системою вентиляції 6. У димосос 7 системи вентиляції 6 вбудований дробовидбивача 24 з бункером 25, який сполучений за допомогою дробопроводу 26, обладнаного клапаном (шиберним затвором) 27, з камерою 1. Установка для обробки дробом працює таким чином. Виріб, який підлягає очищенню дробом встановлюють на візок 4 і по рейковому шляху 3 заводять в камеру 1. Потім закривають камеру і починають очищення дробом, що подається в камеру 1 апаратом для подачі дробу 21. При цьому апарати для подачі дробу 21 розкидають дріб через роздавальні пристрої на виріб, розташований на візку 4. В процесі обробки виробу дріб змішується з продуктами очищення, наприклад окалиною, іржею, частинками формувальної землі і, повітря в камері насичується пилом і зваженими частинками. Відпрацьований дріб через перфоровану підлогу 2 потрапляє в систему циркуляції дробу 11. Просипаючись в бункер-збірник 12, дріб потрапляє на транспортуючий засіб, наприклад, віброконвеєр 13, і по ньому переміщається на вібросито 14. Через вібросито 14 дріб пересипається по лотку 15 на елеватор 16 для подальшого транспортування 5 25140 в сепаратор дробу 18. Частина продуктів очищення по віброситу 14 переміщається на його кінець і потім зсипається в ящик 17 для збору продуктів очищення. Частково очищений від продуктів очищення дріб потрапляє в сепаратор дробу 18. У сепараторі дробу 18 здійснюється залишкове очищення дробу від пилу і продуктів очищення. Дріб, який пройшов сепарацію потрапляє у дробопровід 19. Просипаючись по дробопроводу 19, дріб тисне на клапан 20, виконаний у вигляді шиберного затвора, відкриває його заслінку і просипається в апарат для подачі дробу 21. Таким чином, відбувається рекуперація дробу. Пил із сепаратора дробу 18 пересипається в ящик 22 для збору пилу. Очи щене від дробу і продуктів очи щення, запилене повітря з сепаратора 18 через патрубок 23 потрапляє в систему вентиляції 6, де очищається від пилу і звідти викидається в атмосферу. Повітря з камери 1 разом з пилом, продуктами очищення і частиною дробу відсмоктується зверху через витяжний вентиляційний патрубок 5 в димосос 7 системи вентиляції Комп’ютерна в ерстка C.Литв иненко 6 6. Це запилене повітря з дробом досягає дробовідбивача 24 і, частинки дробу і продуктів очищення ударяючись об перегородку дробовідбивача 24, втрачають швидкість і під дією сили тяжіння потрапляють спочатку в бункер 25, а потім з нього в дробопровід 26. Запилене повітря проходить далі через дробовідбивач 24 в пиловіддільник 8. У пиловіддільнику 8 повітря очищається від пилу і викидається в атмосферу, а пил просипається в ємність 10, встановлену на візку 9. Дріб по дробопроводу 26 через клапан 27, виконаний у вигляді шиберного затвора, просипається в камеру 1. У камері 1 дріб разом з продуктами очищення просипається через перфоровану підлогу 2, і потрапляє в систему циркуляції дробу 11, де дріб очищається від пилу і продуктів очищення і повертається в апарат для подачі дробу 21. Застосування запропонованої корисної моделі дозволить значно поліпшити систему очищення повітря, виключити втрату частини дробу, поліпшити якість очищення виробів і збільшити термін служби установки для обробки дробом. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
