Спосіб опалення будинку

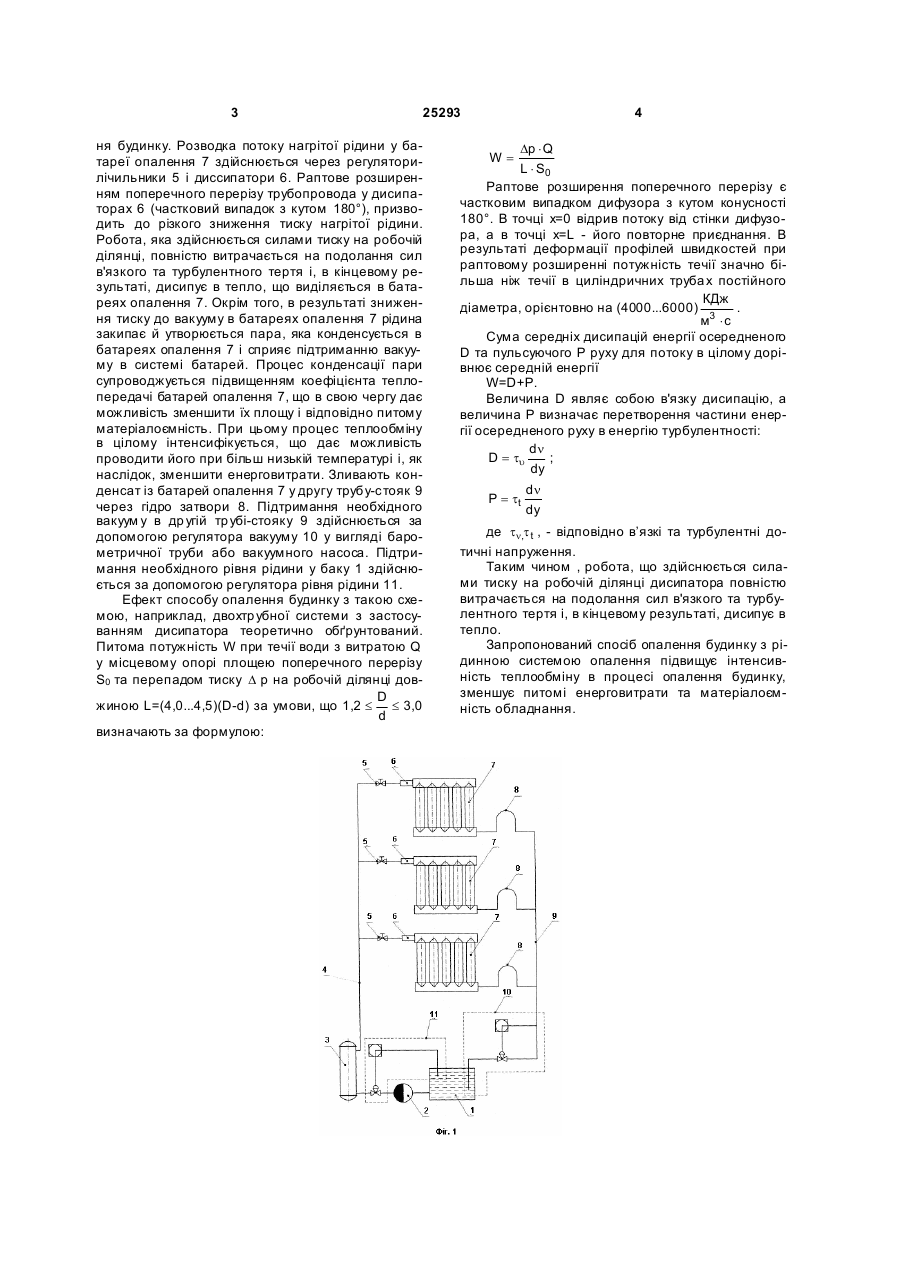

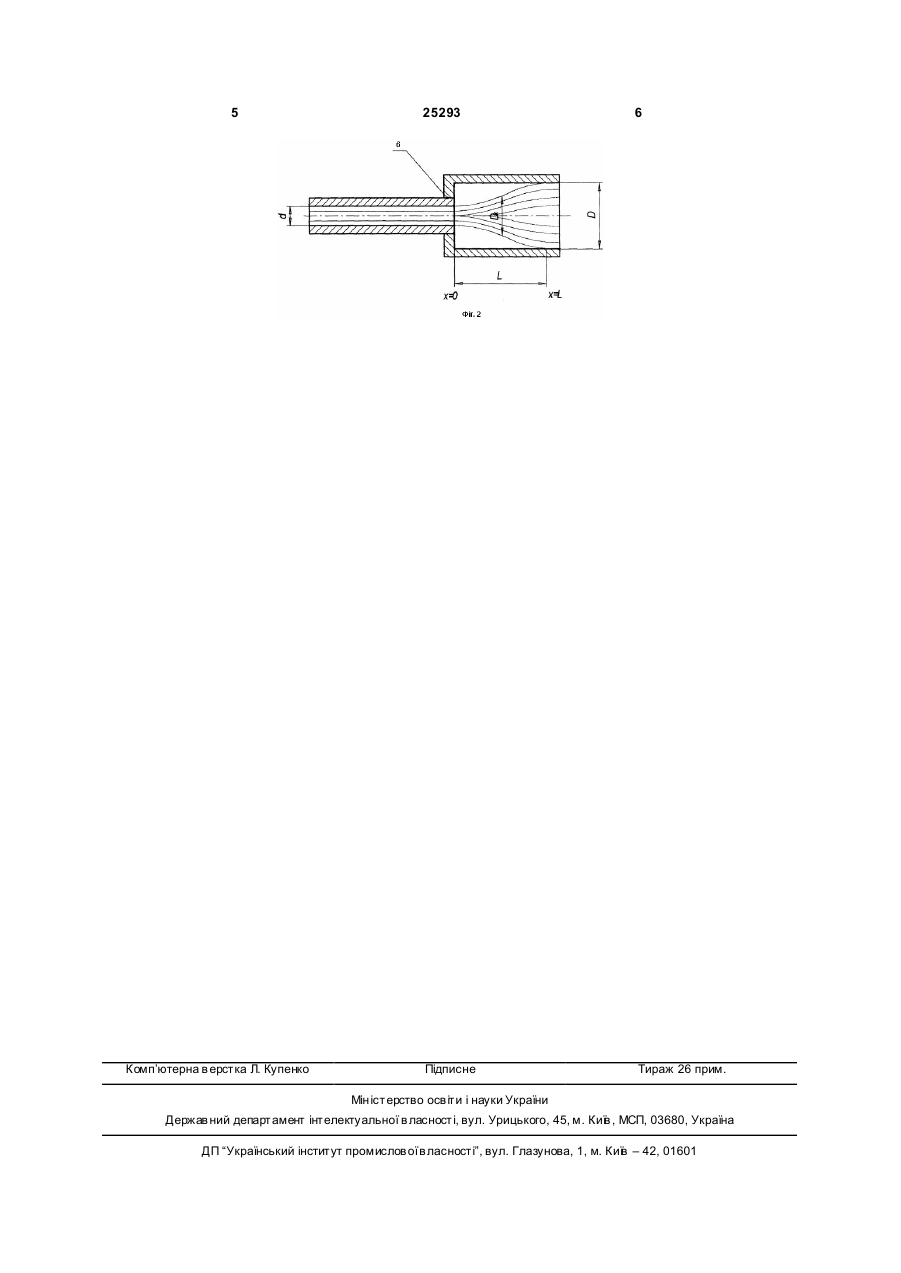

Спосіб опалення будинку, що включає нагрівання рідини, наприклад води, у водогрійному котлі і подачу її під тиском у двотрубну систему і батареї опалення, який відрізняється тим, що 3 25293 ня будинку. Розводка потоку нагрітої рідини у батареї опалення 7 здійснюється через регуляторилічильники 5 і диссипатори 6. Раптове розширенням поперечного перерізу трубопровода у дисипаторах 6 (частковий випадок з кутом 180°), призводить до різкого зниження тиску нагрітої рідини. Робота, яка здійснюється силами тиску на робочій ділянці, повністю витрачається на подолання сил в'язкого та турбулентного тертя і, в кінцевому результаті, дисипує в тепло, що виділяється в батареях опалення 7. Окрім того, в результаті зниження тиску до вакууму в батареях опалення 7 рідина закипає й утворюється пара, яка конденсується в батареях опалення 7 і сприяє підтриманню вакууму в системі батарей. Процес конденсації пари супроводжується підвищенням коефіцієнта теплопередачі батарей опалення 7, що в свою чергу дає можливість зменшити їх площу і відповідно питому матеріалоємність. При цьому процес теплообміну в цілому інтенсифікується, що дає можливість проводити його при більш низькій температурі і, як наслідок, зменшити енерговитрати. Зливають конденсат із батарей опалення 7 у другу трубу-стояк 9 через гідро затвори 8. Підтримання необхідного вакуум у в др угій тр убі-стояку 9 здійснюється за допомогою регулятора вакууму 10 у вигляді барометричної труби або вакуумного насоса. Підтримання необхідного рівня рідини у баку 1 здійснюється за допомогою регулятора рівня рідини 11. Ефект способу опалення будинку з такою схемою, наприклад, двохтр убної системи з застосуванням дисипатора теоретично обґрунтований. Питома потужність W при течії води з витратою Q у місцевому опорі площею поперечного перерізу S0 та перепадом тиску D р на робочій ділянці довD жиною L=(4,0...4,5)(D-d) за умови, що 1,2 £ £ 3,0 d визначають за формулою: 4 Dp × Q L × S0 Раптове розширення поперечного перерізу є частковим випадком дифузора з кутом конусності 180°. В точці х=0 відрив потоку від стінки дифузора, а в точці x=L - його повторне приєднання. В результаті деформації профілей швидкостей при раптовому розширенні потужність течії значно більша ніж течії в циліндричних труба х постійного КДж діаметра, орієнтовно на (4000...6000) 3 . м ×с Сума середніх дисипацій енергії осередненого D та пульсуючого Р руху для потоку в цілому дорівнює середній енергії W=D+P. Величина D являє собою в'язку дисипацію, а величина Р визначає перетворення частини енергії осередненого руху в енергію турбулентності: dn D = tu ; dy dn P = tt dy W= де tn,t t , - відповідно в’язкі та турбулентні дотичні напруження. Таким чином , робота, що здійснюється силами тиску на робочій ділянці дисипатора повністю витрачається на подолання сил в'язкого та турбулентного тертя і, в кінцевому результаті, дисипує в тепло. Запропонований спосіб опалення будинку з рідинною системою опалення підвищує інтенсивність теплообміну в процесі опалення будинку, зменшує питомі енерговитрати та матеріалоємність обладнання. 5 Комп’ютерна в ерстка Л. Купенко 25293 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
