Спосіб опалення будинку

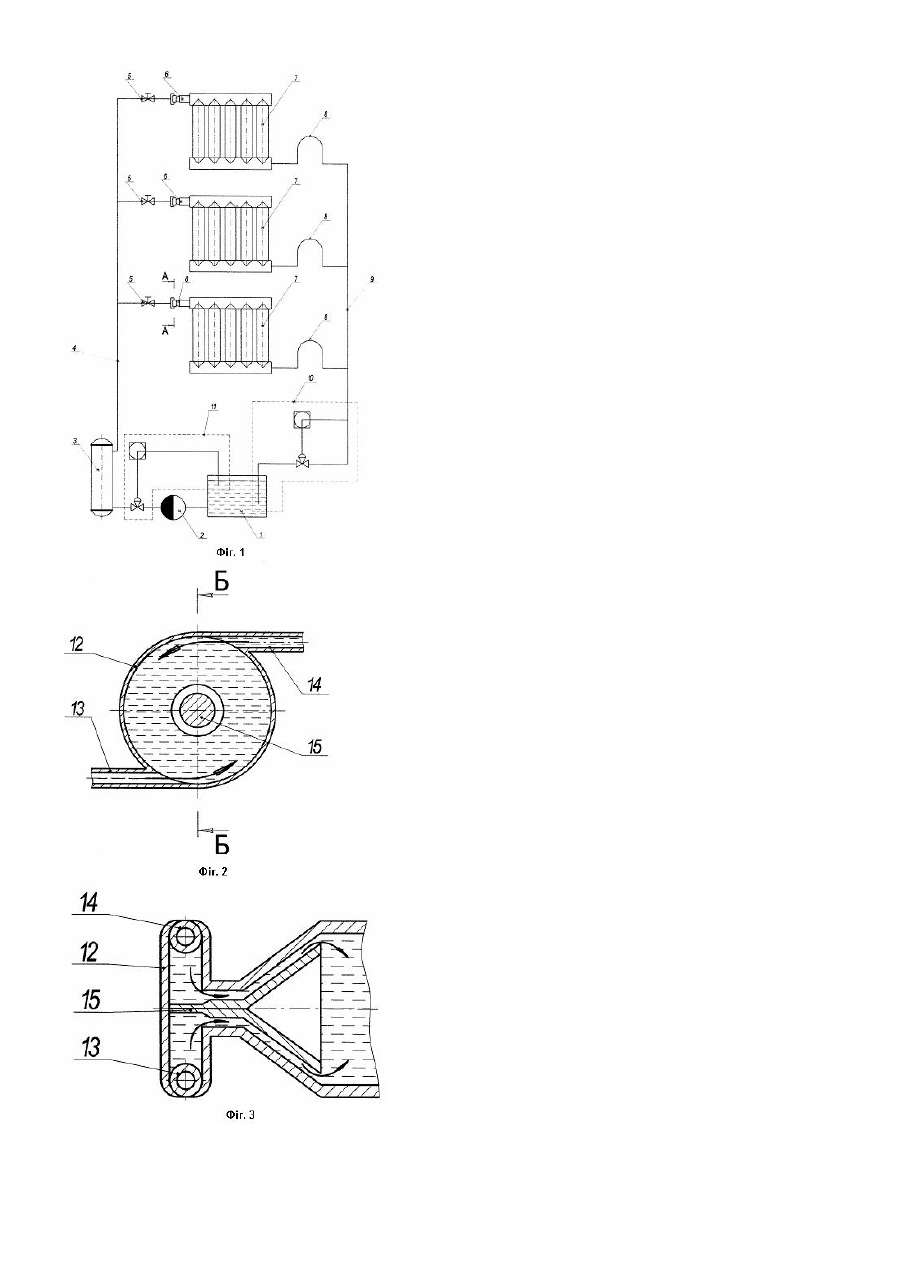

Корисна модель відноситься до будівельного комплексу, а саме до будинків з рідинною системою опалення. Відомий спосіб рідинного опалення будинку із застосуванням двохтр убної системи опалення будинку, шля хом нагріву рідини і подачі її під тиском у батареї опалення [див. кн. Богословский В.Н., Сканави А.Н. Отопление. - М.: Стройиздат, 1991, наприклад, с.223, рис.6.5], де показана схема системи водяного опалення у якій нагріту рідину подають по першій трубі безпосередньо у батареї опалення, а відводять із батареї у др угу тр убу. Основними недоліками цього способу є недостатня інтенсивність теплообміну у батереях опалення і, як наслідок, втрати енергії на привід циркуляційного насоса та висока питома матеріалоємність обладнання. Задача корисної моделі - підвищити інтенсивність теплообміну в процесі опалення будинку, зменшити питомі енерговтрати та матеріалоємність обладнання. Технічний результат досягається тим, що у способі опалення будинку нагріту воду подають по першій трубістояку у форсунку відцентрової дії, з'єднану з першою секцією батарей, у форсунці відцентрової дії потік нагрітої води на початку закручується, далі стискається, а на виході із форсунки розширяється, внаслідок цього структура потоку нагрітої води руйнується з утворенням водяної пари при температурі нижчій 100°С, утворену пару конденсують у секціях батарей з інтенсивним виділенням тепла в опалювальне приміщення, зливають конденсат після радіатора через гідрозатвор у другу тр убу-стояк, в якій підтримують необхідний вакуум за допомогою барометричної труби чи вакуумного насоса. Запропонований спосіб опалення будинку з рідинною системою опалення підвищує інтенсивність теплообміну в процесі опалення будинку, зменшує питомі енерговтрати та матеріалоємність обладнання. На Фіг.1 показана схема двохтр убної системи опалення; на Фіг.2 показана форсунка відцентрової дії, переріз А-А на Фіг.1; на Фіг.3 показана форсунка відцентрової дії, переріз Б-Б на Фіг.2. Спосіб опалення будинку здійснюється за допомогою, наприклад, двохтр убної системи опалення, яка складається з бака 1 з рідиною, наприклад, водою, циркуляційного насоса 2, котла 3, першої труби-стояка 4, регуляторів-лічильників 5, форсунок відцентрової дії 6, батарей опалення 7, гідрозатворів 8, другої труби-стояка 9, регулятора вакуум у 10 і регулятора рівня рідини у баку 11. Форсунка відцентрової дії 6 складається з корпуса 12, вхідних тр уб 13 і 14 та розсікача 15. Спосіб опалення будинку здійснюється таким чином. Рідина, наприклад, вода із бака 1 церкуляційним насосом 2 подається у котел 3, де вона нагрівається. Нагріта рідина, наприклад, вода із котла З подається в першу трубу-стояк 4 системи опалення будинку. Розводка потоку нагрітої рідини у батареї опалення 7 здійснюється через регулятори-лічильники 5 і труби 13 і 14 до форсунки відцентрової дії 6. У форсунках відцентрової дії 6 потік нагрітої води на початку закручується у порожнині корпуса 12, далі стискається у просторі між корпусом 12 і розсікачем 15, а на виході із форсунки розширяється. Внаслідок цього структура потоку нагрітої води руйнується. Раптове руйнування структури потоку нагрітої води і різке зниження її тиску на виході із форсунки 6 приводить до утворення водяної пари при температурі нижчій 100°С. Робота, яка здійснюється силами тиску на руйнування структури потоку нагрітої води, в кінцевому результаті, дисипує в тепло із-за конденсації утвореної пари в батареях опалення 7. Процес конденсації пари супроводжується підвищенням коефіцієнта теплопередачі батарей опалення 7, що в свою чергу дає можливість зменшити їх площу і відповідно питому матеріалоємність. При цьому процес теплообміну в цілому інтенсифікується, що дає можливість проводити його при більш низькій температурі і, як наслідок, зменшити енерговтрати. Зливають конденсат із батарей опалення 7 у другу тр убу-стояк 9 через гідрозатвори 8. Підтримання необхідного вакууму в др угій трубі-стояку 9 здійснюється за допомогою регулятора вакууму 10 у вигляді барометричної труби або вакуумного насоса. Підтримання необхідного рівня рідини у баку 1 здійснюється за допомогою регулятора рівня рідини 11. Запропонований спосіб опалення будинку з рідинною системою опалення підвищує інтенсивність теплообміну в процесі опалення будинку, зменшує питомі енерговтрати та матеріалоємність обладнання.
