Спосіб обліку витрати тепла на теплопостачання згрупованих об`єктів опалення

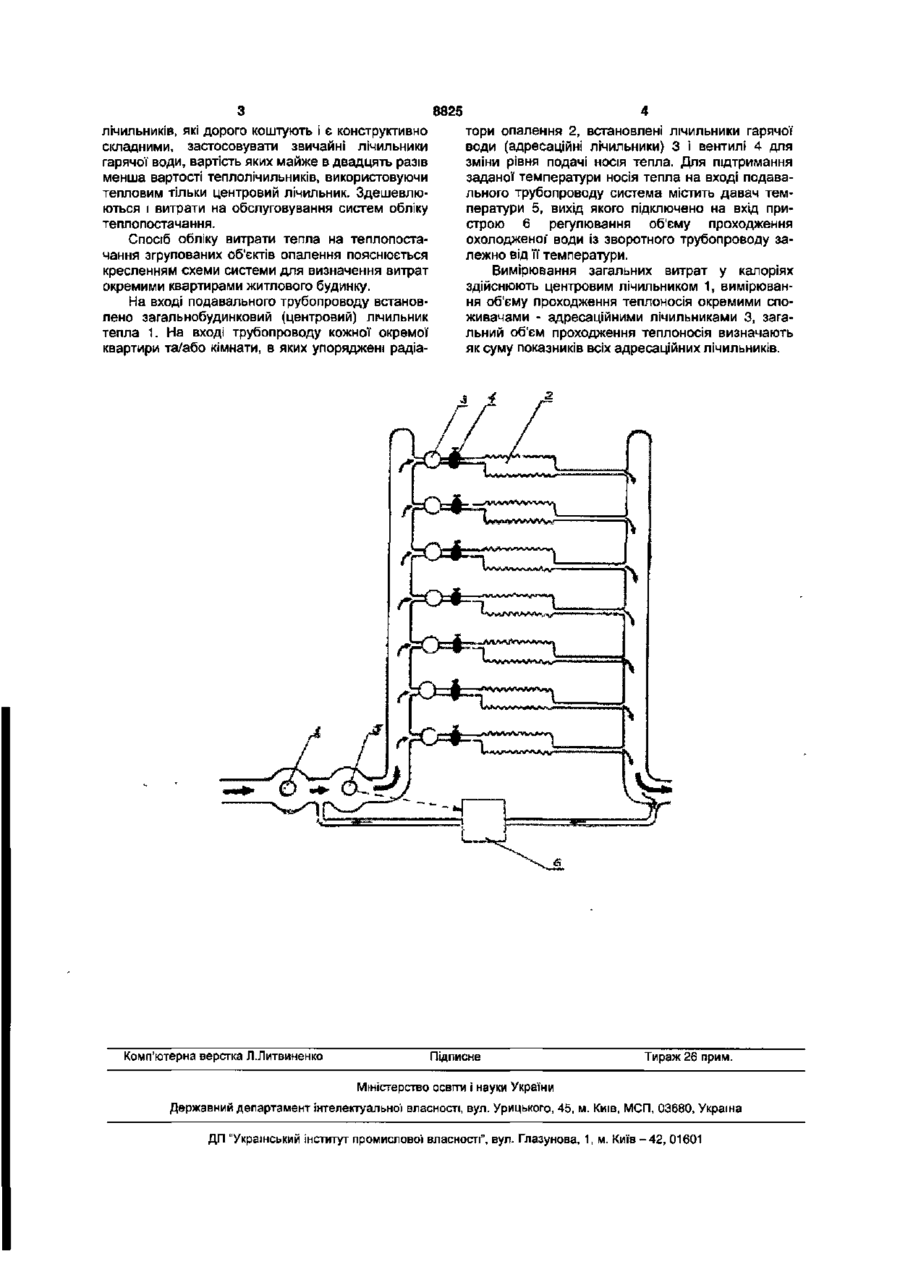

Спосіб обліку витрати тепла на теплопостачання згрупованих об'єктів опалення, що включає подачу тепла в систему опалення, підтримання заданої температури носія тепла, вимірювання загальної витрати центровим лічильником тепла, вимірювання витрати тепла адресаційними лічильниками, встановленими у кожному об'єкті опалення, який відрізняється тим, що вимірювання Корисна модель відноситься до галузі теплотехніки і може бути використана для диференціації обліку витрат тепла на теплопостачання згрупованих об'єктів опалення, наприклад, в адміністративних І багатоквартирних будинках, упорядження опалення яких здійснюється від теплових пунктів системи централізованого теплопостачання. Відомий спосіб обліку витрати тепла на теплопостачання [патент України №4565, Офіційний бюлетень "Промислова власність" №7-1, 1994], який включає подачу тепла в систему опалення, підтримання заданої температури носія тепла, вимірювання різниці температур і перепаду тиску між прямим і зворотним теплоносієм кожного об'єкту опалення, введення цих значень в обчислювальний пристрій з подальшим визначенням витрат тепла. Недоліком цього способу є наявність похибок вимірювань через нелінійну залежність параметрів температурних перепадів і перепадів тиску, застосування конструктивно складних і трудомістких при виготовленні вимірювальних приладів та їх значна вартість. В основу корисної моделі поставлено завдання зниження вартості системи обліку витрат тепла згрупованих об'єктів опалення. Поставлене завдання вирішується тим, що у способі обліку витрати тепла на теплопостачання згрупованих об'єктів опалення, який включає подачу тепла в систему опалення, підтримання за витрати тепла кожним об'єктом опалення здійснюють лічильниками об'єму проходження теплоносія, а витрату тепла на теплопостачання кожним об'єктом опалення визначають за формулою: де Q, - витрата тепла на теплопостачання і-об'єкта опалення; V, - об'єм проходження теплоносія, спожитий іоб'єктом опалення; Q i - загальна витрата на теплопостачання згрупованих об'єктів опалення; Vz - загальний об'єм проходження теплоносія. даної температури носія тепла, вимірювання загальних витрат центровим лічильником тепла, вимірювання витрат тепла адресаційними лічильниками, встановленими у кожному об'єкті опалення, згідно з корисною моделлю, вимірювання витрат тепла кожним об'єктом опалення здійснюють лічильниками об'єму проходження теплоносія, а витрати тепла на теплопостачання кожним об'єктом опалення визначають за формулою: ю CM де Q, - витрати тепла на теплопостачання іоб'єкту опалення; V, - об'єм проходження теплоносія, спожитий іоб'єктом опалення; О.£ - загальні витрати на теплопостачання згрупованих об'єктів опалення; V£ - загальний об'єм проходження теплоносія. Таким чином, кількість спожитих калорій тепла окремим об'єктом опалення (наприклад, окрема квартира у багатоквартирному будинку) буде прямо пропорційна спожитому об'єму теплоносія, як правило, гарячої* води, при умові підтримання заданої температури теплоносія. Використання ознак корисної моделі, що заявляється, дозволяє замість адреса цій них теплових 00 00 8825 лічильників, які дорого коштують і є конструктивно складними, застосовувати звичайні лічильники гарячої води, вартість яких майже в двадцять разів менша вартості теплолічильників, використовуючи тепловим тільки центровий лічильник. Здешевлюються і витрати на обслуговування систем обліку теплопостачання. Спосіб обліку витрати тепла на теплопостачання згрупованих об'єктів опалення пояснюється кресленням схеми системи для визначення витрат окремими квартирами житлового будинку. На вході подавального трубопроводу встановлено загальнобудинковий (центровий) лічильник тепла 1. На вході трубопроводу кожної окремої квартири та/або кімнати, в яких упоряджені радіа тори опалення 2, встановлені лічильники гарячої води (адресаційні лічильники) 3 і вентилі 4 для зміни рівня подачі носія тепла. Для підтримання заданої температури носія тепла на вході подавального трубопроводу система містить давач температури 5, вихід якого підключено на вхід пристрою 6 регулювання об'єму проходження охолодженої" води із зворотного трубопроводу залежно від її температури. Вимірювання загальних витрат у калоріях здійснюють центровим лічильником 1, вимірювання об'єму проходження теплоносія окремими споживачами - адреса цій ним и лічильниками 3, загальний об'єм проходження теплоносія визначають як суму показників всіх адресаційних лічильників. S Комп'ютерна верстка Л.Литвиненко 4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
