Реінфузійно-дренажний пристрій

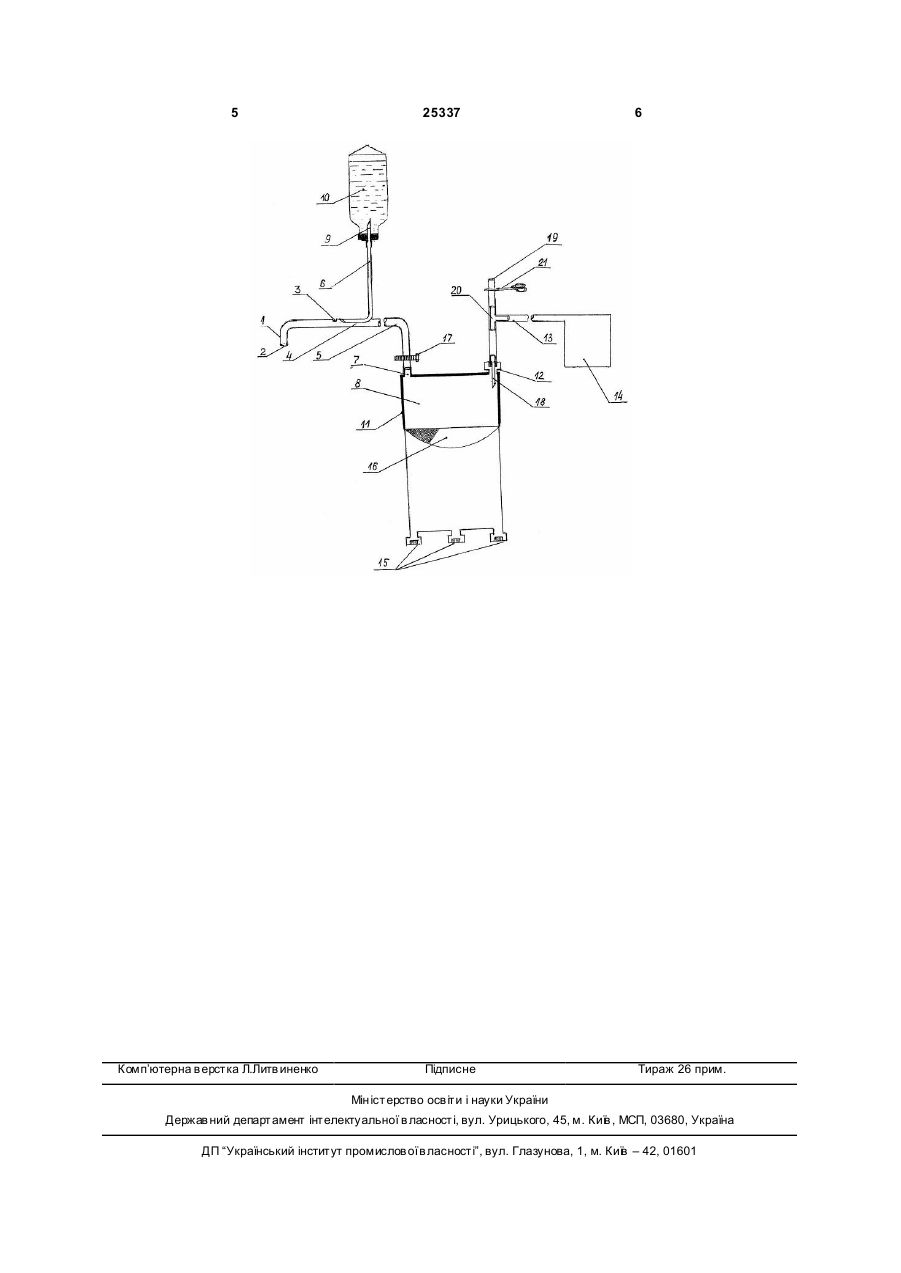

1. Реінфузійно-дренажний пристрій, що містить робочий наконечник з отворами, який поєднано магістральним трубопроводом збору крові з контейнером для резервування крові, що включає патрубки збору, реінфузії та регулювання тиску, 3 25337 гістраль аспірації з вакуум-аспіратором, що підключена до патрубка регулювання тиску. В магістраль аспірації може бути додатково введений клапан скидання негативного тиску. В контейнер для резервування крові можуть бути додатково введені два патрубки для реінфузії. До магістрального трубопроводу збирання крові додатково може бути введено трійник для зміни контейнерів для резервування крові. Введення магістралі аспірації з вакуумаспіратором магістралі стабілізації крові та їх конструктивне виконання дозволяє здійснювати активне вилучення крові з операційної рани та її повернення у судинне русло. Заявнику невідоме поєднання в одному пристрої засобів активного і пасивного збирання крові та повернення зібраної крові до судинного русла пацієнта. Приклад виконання пристрою ілюструється кресленням, на якому зображено загальний вигляд пристрою. Докладний опис пристрою суміщено з прикладом його конкретного виконання. Пристрій містить робочий наконечник 1 з отворами 2 для збирання крові з операційної рани та отвором 3 для дегерметизації. До рукоятки наконечника 1 уведена двохотвірна магістраль 4 стабілізації крові з трубопроводами 5, 6 відповідно більшого та меншого діаметру, які роз'єднуються на протязі. Магістральний трубопровід 5 більшого діаметру з'єднується за допомогою патрубка 7 збирання крові з контейнером 8 для резервування крові. Дистальний сегмент трубопроводу 6 меншого діаметру за допомогою голки 9 з'єднується з ємністю 10 для стабілізатора крові. Верхня частина контейнеру 8 для резервування крові оснащена твердим футляром 11 з розміщеними на ньому патрубком 7 збирання крові та патрубком 12 регулювання тиску. Останній виконаний з силіконовою заглушкою і призначений для з'єднання контейнера 8 з магістраллю 13 аспірації, яка поєднана з вакуум-аспіратором 14. В нижній еластичній частині контейнера 8 резервування крові розташовано три однотипних патрубки 15 реінфузії (повернення) крові, аналогічних по виконанню з патрубком 12 регулювання тиску. Крізь них здійснюють повернення крові пацієнту за допомогою пристроїв одноразового застосування для переливання крові. Контейнер 8 оснащений кров'яним фільтром 16 з діаметром пор 120мк та регулятором 17 витрати крові. Для з'єднання контейнера 8 з магістраллю 13 аспірації до комплекту пристрою входить голка 18 великого діаметру, за допомогою якої перфорується заглушка патрубка 12 регулювання тиску. У пристрої передбачений клапан 19 скидання надмірного негативного тиску та трубчастий трійник 20 з еластичного матеріалу, розташовані в магістралі 13 аспірації. На вільний сегмент трійника 20 накладено механічний зажим 21. Пристрій функціонує наступним чином. При включенні вакуум-аспіратора 14 розрідження по 4 магістралі 13 аспірації передається до контейнера 8 для резервування крові і далі до магістрального трубопроводу 5 збирання крові, досягає магістралі 4 стабілізації крові і робочого наконечника 1 з обтурованим вручну дегерметизаційним отвором 3. Кров, яка вилилася в порожнину тіла, усмоктується в отвір 2 робочого наконечника 1, змішуючись в його дистальному сегменті зі стабілізатором, який надходить по магістралі 6 стабілізації за рахунок підсмоктування стабілізатора крові з ємності 10. Далі стабілізована кров надходить по магістральному трубопроводу 5 збирання крові до контейнера 8, де після фільтрації у фільтрі 16 надходить далі в дистальні відділи контейнера 8 до патрубків реінфузії 15. Враховуючи можливість інтенсивного надходження крові в контейнер 8, яке перевищує його об'єм, а також імовірність виникнення значного негативного тиску в магістральному трубопроводі 5, крім вимкнення вакуум-аспіратора 14, передбачене скидання надмірного негативного тиску ручним клапаном 19. Додаткове скидання надмірного негативного тиску в магістральному тр убопроводі 5 та трубопроводі 6 стабілізації здійснюється вручну за рахунок дегерметизації отвору 3 в робочому наконечнику 1. При заповненні контейнера 8 стабілізованою кров'ю вакуум-аспіратор 14 вимикається. Контейнер 8 від'єднується від магістралі 13 аспірації шляхом вилучення голки 18 із патрубка 12 регулювання тиску при закритому регуляторі 17 витрати крові і роз’єднують з магістральним трубопроводом 5 збирання крові. При продовженні кровотечі магістральний трубопровід 5 збирання крові з'єднується за допомогою трубчастого трійника (на кресленні не показано) з черговим контейнером 8 для резервування крові. Зважаючи на можливість ускладнень, які пов’язані з потраплянням в кровотік пацієнта мікрочастинок тканин і біологічно активних речовин, які з них виділяються, на етапі реінфузії (повернення) крові можливо застосування еферентних методів очищення крові з наступним її переливанням. Таким чином, запропонований реінфузійнодренажний пристрій дозволяє одночасно використовувати активний та пасивний режими збирання крові в залежності від показань, що найбільш актуально при масовому надходженні постраждалих. Це дозволяє зберегти значні об'єми донорської крові, які необхідні для інших категорій хворих і набуває особливого значення в умовах дефіциту крові. Технологічні особливості пристрою дозволяють використовувати його при наданні спеціалізованої допомоги в госпітальних умовах. Слід також підкреслити простоту експлуатації та дешевизну пристрою в порівнянні з іншими пристроями аналогічного призначення. Ці переваги стають особливо відчутними при масовому надходженні постраждалих під час аварій та катастроф, коли використання високотехнологічних пристроїв для реінфузії недоступне. 5 Комп’ютерна в ерстка Л.Литв иненко 25337 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
