Стенд для дослідження роботи культиваторної лапи з віброприводом

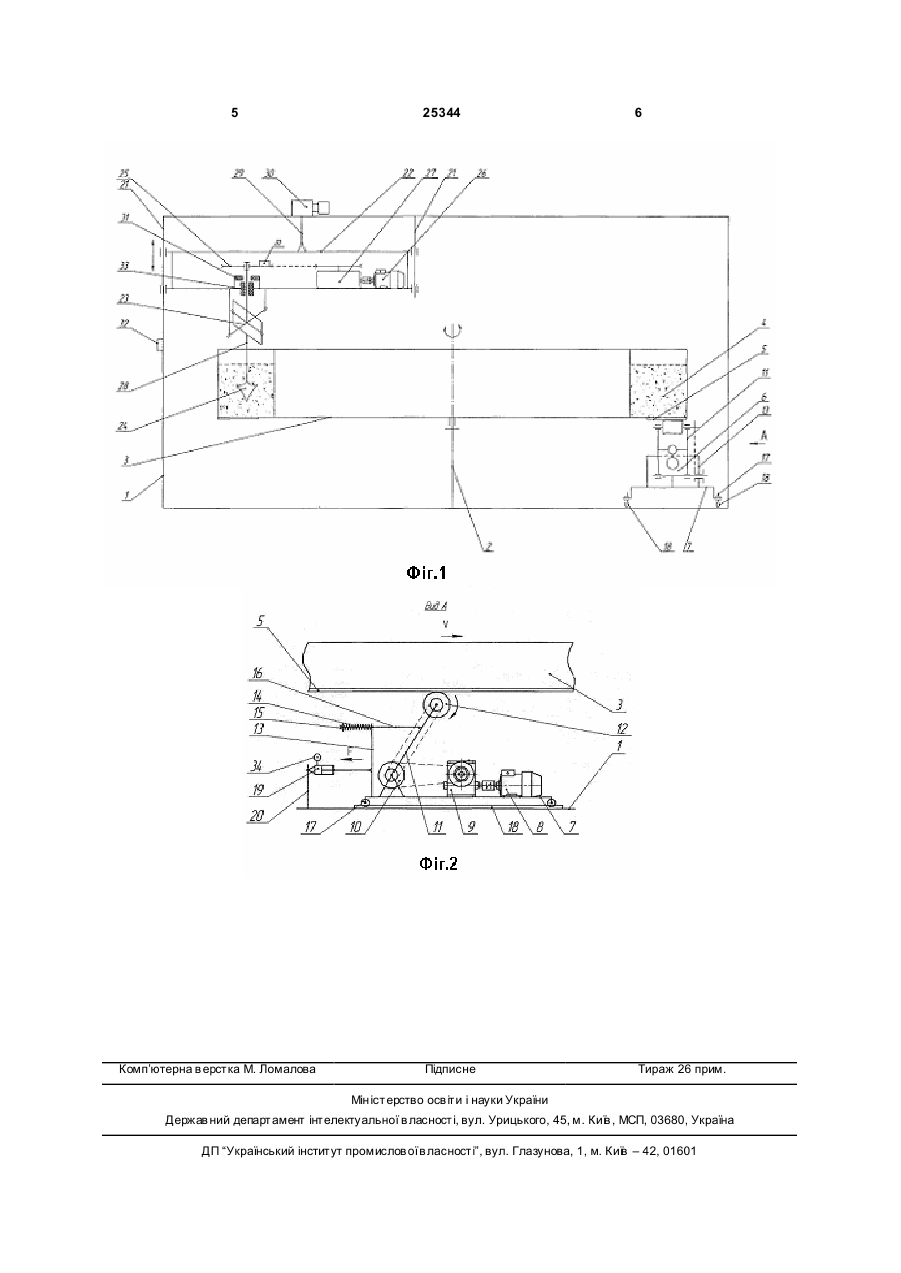

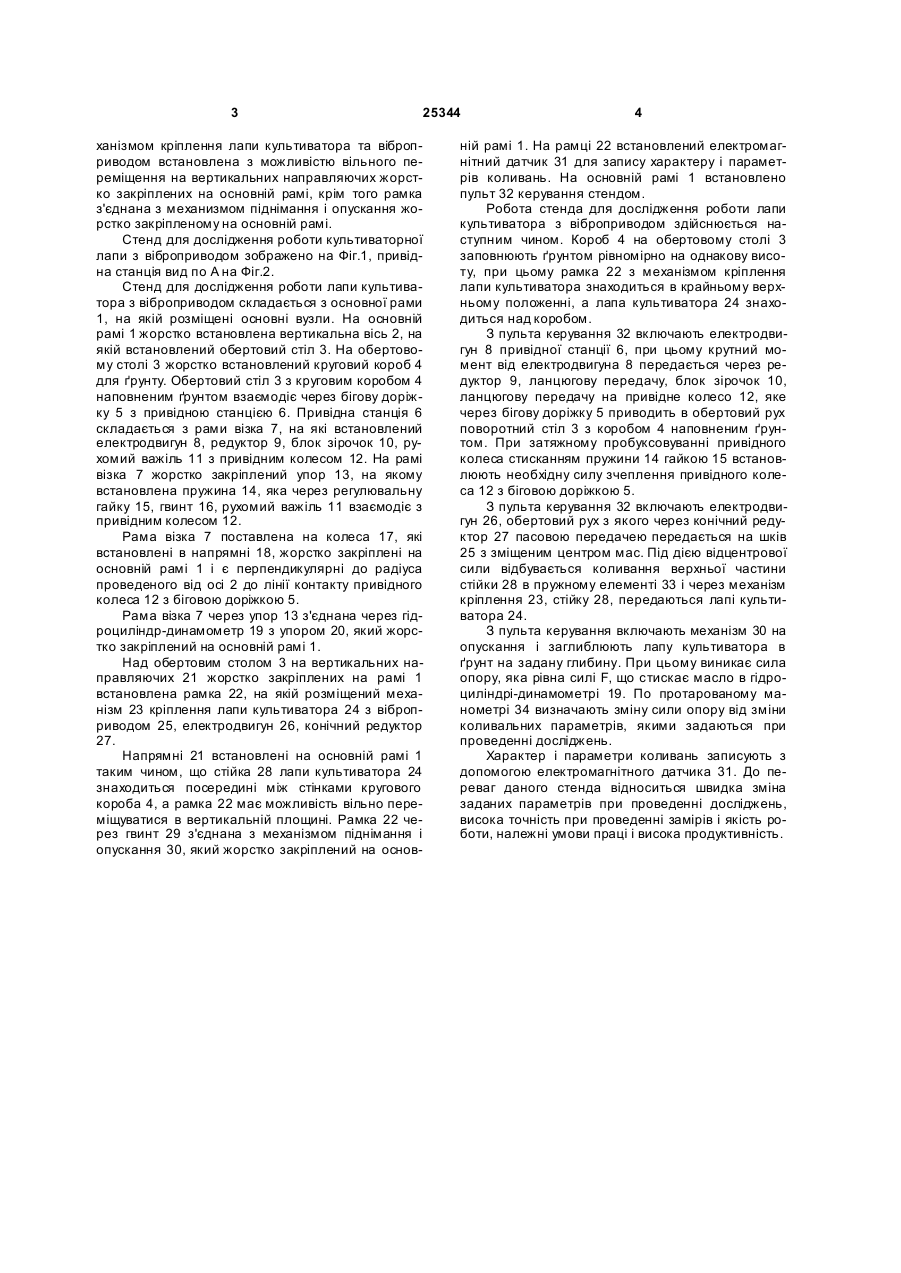

Стенд для дослідження роботи культиваторної лапи з віброприводом, який виконано у вигляді основної рами, обертового стола з круговим коробом для ґрунту, привідної станції, рамки з механізмом кріплення лапи культиватора та віброприводом, механізму піднімання та опускання лапи 3 25344 ханізмом кріплення лапи культиватора та віброприводом встановлена з можливістю вільного переміщення на вертикальних направляючих жорстко закріплених на основній рамі, крім того рамка з'єднана з механизмом піднімання і опускання жорстко закріпленому на основній рамі. Стенд для дослідження роботи культиваторної лапи з віброприводом зображено на Фіг.1, привідна станція вид по А на Фіг.2. Стенд для дослідження роботи лапи культиватора з віброприводом складається з основної рами 1, на якій розміщені основні вузли. На основній рамі 1 жорстко встановлена вертикальна вісь 2, на якій встановлений обертовий стіл 3. На обертовому столі 3 жорстко встановлений круговий короб 4 для ґрунту. Обертовий стіл 3 з круговим коробом 4 наповненим ґрунтом взаємодіє через бігову доріжку 5 з привідною станцією 6. Привідна станція 6 складається з рами візка 7, на які встановлений електродвигун 8, редуктор 9, блок зірочок 10, рухомий важіль 11 з привідним колесом 12. На рамі візка 7 жорстко закріплений упор 13, на якому встановлена пружина 14, яка через регулювальну гайку 15, гвинт 16, рухомий важіль 11 взаємодіє з привідним колесом 12. Рама візка 7 поставлена на колеса 17, які встановлені в напрямні 18, жорстко закріплені на основній рамі 1 і є перпендикулярні до радіуса проведеного від осі 2 до лінії контакту привідного колеса 12 з біговою доріжкою 5. Рама візка 7 через упор 13 з'єднана через гідроциліндр-динамометр 19 з упором 20, який жорстко закріплений на основній рамі 1. Над обертовим столом 3 на вертикальних направляючих 21 жорстко закріплених на рамі 1 встановлена рамка 22, на якій розміщений механізм 23 кріплення лапи культиватора 24 з віброприводом 25, електродвигун 26, конічний редуктор 27. Напрямні 21 встановлені на основній рамі 1 таким чином, що стійка 28 лапи культиватора 24 знаходиться посередині між стінками кругового короба 4, а рамка 22 має можливість вільно переміщуватися в вертикальній площині. Рамка 22 через гвинт 29 з'єднана з механізмом піднімання і опускання 30, який жорстко закріплений на основ 4 ній рамі 1. На рамці 22 встановлений електромагнітний датчик 31 для запису характеру і параметрів коливань. На основній рамі 1 встановлено пульт 32 керування стендом. Робота стенда для дослідження роботи лапи культиватора з віброприводом здійснюється наступним чином. Короб 4 на обертовому столі 3 заповнюють ґрунтом рівномірно на однакову висоту, при цьому рамка 22 з механізмом кріплення лапи культиватора знаходиться в крайньому верхньому положенні, а лапа культиватора 24 знаходиться над коробом. З пульта керування 32 включають електродвигун 8 привідної станції 6, при цьому крутний момент від електродвигуна 8 передається через редуктор 9, ланцюгову передачу, блок зірочок 10, ланцюгову передачу на привідне колесо 12, яке через бігову доріжку 5 приводить в обертовий рух поворотний стіл 3 з коробом 4 наповненим ґрунтом. При затяжному пробуксовуванні привідного колеса стисканням пружини 14 гайкою 15 встановлюють необхідну силу зчеплення привідного колеса 12 з біговою доріжкою 5. З пульта керування 32 включають електродвигун 26, обертовий рух з якого через конічний редуктор 27 пасовою передачею передається на шків 25 з зміщеним центром мас. Під дією відцентрової сили відбувається коливання верхньої частини стійки 28 в пружному елементі 33 і через механізм кріплення 23, стійку 28, передаються лапі культиватора 24. З пульта керування включають механізм 30 на опускання і заглиблюють лапу культиватора в ґрунт на задану глибину. При цьому виникає сила опору, яка рівна силі F, що стискає масло в гідроциліндрі-динамометрі 19. По протарованому манометрі 34 визначають зміну сили опору від зміни коливальних параметрів, якими задаються при проведенні досліджень. Характер і параметри коливань записують з допомогою електромагнітного датчика 31. До переваг даного стенда відноситься швидка зміна заданих параметрів при проведенні досліджень, висока точність при проведенні замірів і якість роботи, належні умови праці і висока продуктивність. 5 Комп’ютерна в ерстка М. Ломалова 25344 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
