Стенд для дослідження роботи блока для повного спалювання твердого палива з двоконтурним теплообмінником

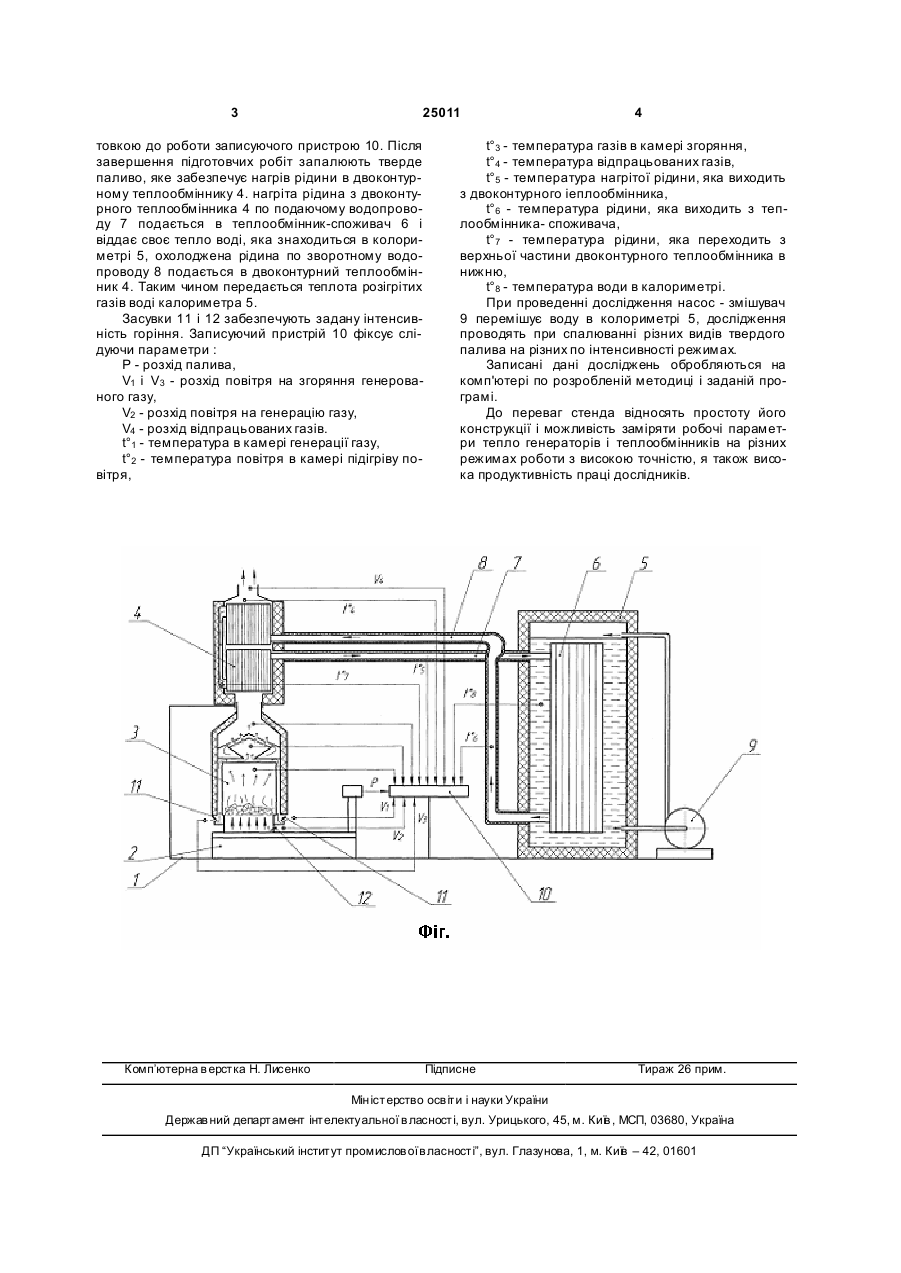

Стенд для дослідження роботи блока для повного спалювання твердого палива з двоконтурним теплообмінником, який виготовлений у вигляді рами, ваги, блока для повного спалювання твердого палива, двоконтурного теплообмінника, калориметра, теплообмінника-споживача, водопроводів, насоса-змішувача, записуючого пристрою, який відрізняється тим, що блок для повного спалювання твердого палива встановлено на вазі, а над блоком встановлено двоконтурний теплообмінник, а теплообмінник-споживач встановлено в калориметрі з водою і з'єднано з двоконтурним теплообмінником подавальним і зворотним водопроводами, а на калориметрі встановлено насосзмішувач. Корисна модель відноситься до установок для дослідження роботи елементів системи опалювання і може мати широке використання при вдосконаленні теплогенераторів та теплообмінників. Відомий блок для повного спалювання твердого палива ПУ №19133 та двоконтурний котел ПУ №3049 погребують глибокого дослідження для визначення їх оптимальних конструкційних параметрів. Метою даної корисної моделі є створення умов для дослідження робочих параметрів блока для повного спалювання твердого палива та двоконтурного теплообмінника шляхом виконання стенда для дослідження роботи блока для повного спалювання твердого палива з двоконтурним теплообмінником у вигляді рами, ваги, блока для повного спалювання твердого палива, двоконтурною теплообмінника, калориметра, теплообмінникаспоживача, водопроводів, насоса-змішувача, записуючого пристрою при чому блок для спалювання твердого палива встановлено на вазі, а над блоком встановлено двоконтурний теплообмінник, а теплообмінник-споживач встановлено в калориметрі з водою і з’єднано з двоконтурним теплообмінником подаючим і зворотнім водопроводами, а на калориметрі встановлено насос-змішувач. Стенд для дослідження роботи блока для повного спалювання твердого палива з двоконтурним теплообмінником показано на кресленні. Стенд для дослідження роботи блока для повного спалювання твердого палива з двоконтурним теплообмінником складається з рами 1, на якій встановлено вагу 2. на вазі 2 встановлено блок для повного спалювання твердого палива 3. На рамі 1 над блоком 3 жорстко встановлений двоконтурний теплообмінник 4. На рамі 1 встановлено заповнений водою калориметр 5, в якому розміщений теплообмінникспоживач 6 з'єднаний з двоконтурним теплообмінником 4 подаючим 7 і зворотнім 8 водопроводами, а також встановлено насос - змішувач 9 і записуючий пристрій 10. Використання стенда для дослідження роботи блока для повного спалювання твердого палива з двоконтурним теплообмінником здійснюється з підготовчих робіт, пов'язаних з запуском нагрівальної рідини в об'єми двоконтурного теплообмінника 4 і теплообмінника-споживача 6, а також падаючого 7 і зворотного 8 водопроводів, заповненням визначеною кількістю води об'єму калориметра 5, завантаженням робочого об'єму блока 3 твердим паливом з фіксацією ваги, підго (19) UA (11) 25011 (13) U (21) u200702040 (22) 26.02.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Павліський Василь Михайлович, Гнатьо Михайло Васильович, Гнатьо Петро Михайлович, Камишанов Валерій Володимирович, Логуш Іван Володимирович, Кирик Олег Михайлович, Юрчишин Наталія Іванівна (73) Павліський Василь Михайлович, Гнатьо Михайло Васильович, Гнатьо Петро Михайлович, Камишанов Валерій Володимирович, Логуш Іван Володимирович, Кирик Олег Михайлович, Юрчишин Наталія Іванівна 3 25011 товкою до роботи записуючого пристрою 10. Після завершення підготовчих робіт запалюють тверде паливо, яке забезпечує нагрів рідини в двоконтурному теплообміннику 4. нагріта рідина з двоконтурного теплообмінника 4 по подаючому водопроводу 7 подається в теплообмінник-cпоживач 6 і віддає своє тепло воді, яка знаходиться в колориметрі 5, охолоджена рідина по зворотному водопроводу 8 подається в двоконтурний теплообмінник 4. Таким чином передається теплота розігрітих газів воді калориметра 5. Засувки 11 і 12 забезпечують задану інтенсивність горіння. Записуючий пристрій 10 фіксує слідуючи параметри : Р - розхід палива, V1 і V3 - розхід повітря на згоряння генерованого газу, V2 - розхід повітря на генерацію газу, V4 - розхід відпрацьованих газів. t°1 - температура в камері генерації газу, t°2 - температура повітря в камері підігріву повітря, Комп’ютерна в ерстка Н. Лисенко 4 t°3 - температура газів в камері згоряння, t°4 - температура відпрацьованих газів, t°5 - температура нагрітої рідини, яка виходить з двоконтурного іеплообмінника, t°6 - температура рідини, яка виходить з теплообмінника- споживача, t°7 - температура рідини, яка переходить з верхньої частини двоконтурного теплообмінника в нижню, t°8 - температура води в калориметрі. При проведенні дослідження насос - змішувач 9 перемішує воду в колориметрі 5, дослідження проводять при спалюванні різних видів твердого палива на різних по інтенсивності режимах. Записані дані досліджень обробляються на комп'ютері по розробленій методиці і заданій програмі. До переваг стенда відносять простоту його конструкції і можливість заміряти робочі параметри тепло генераторів і теплообмінників на різних режимах роботи з високою точністю, я також висока продуктивність праці дослідників. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
