Механізм підвіски лап культиватора з віброприводом
Номер патенту: 25345
Опубліковано: 10.08.2007
Автори: Гнатьо Михайло Васильович, Барбарич Степан Орестович, Воляк Ігор Ярославович, Гнатьо Петро Михайлович, Логуш Іван Володимирович, Павлиський Василь Михайлович, Камишанов Валерій Володимирович
Формула / Реферат
Механізм підвіски лап культиватора з віброприводом, який виконаний у вигляді рами, П-подібної вилки з шарнірами, хрестовини, рамки важільного механізму, пружного елемента стійки лапи і лапи, який відрізняється тим, що верхня стійка лапи встановлена в пружний елемент, що розміщений в циліндричному корпусі з можливістю вібрування, причому верхня частина циліндричного корпуса жорстко закріплена до рами, а нижня його частина жорстко з'єднана з верхнім плечем П-подібної вилки, в нижніх кінцях якої в її площині виконані жорсткі шарніри, в які встановлена одна із осей хрестовини, а друга перпендикулярна вісь хрестовини своїми кінцями встановлена в жорсткі шарніри рамки важільного механізму, яка виконана у вигляді прямокутника, площина якого є перпендикулярною до площини П-подібної вилки, причому нижній кінець верхньої частини стійки лапи жорстко закріплений до основи рамки важільного механізму, а до нижньої основи цієї рамки жорстко прикріплено верхній кінець нижньої стійки лапи культиватора, а на кінці верхньої стійки шарнірно встановлено шків з зміщеним центром мас.
Текст

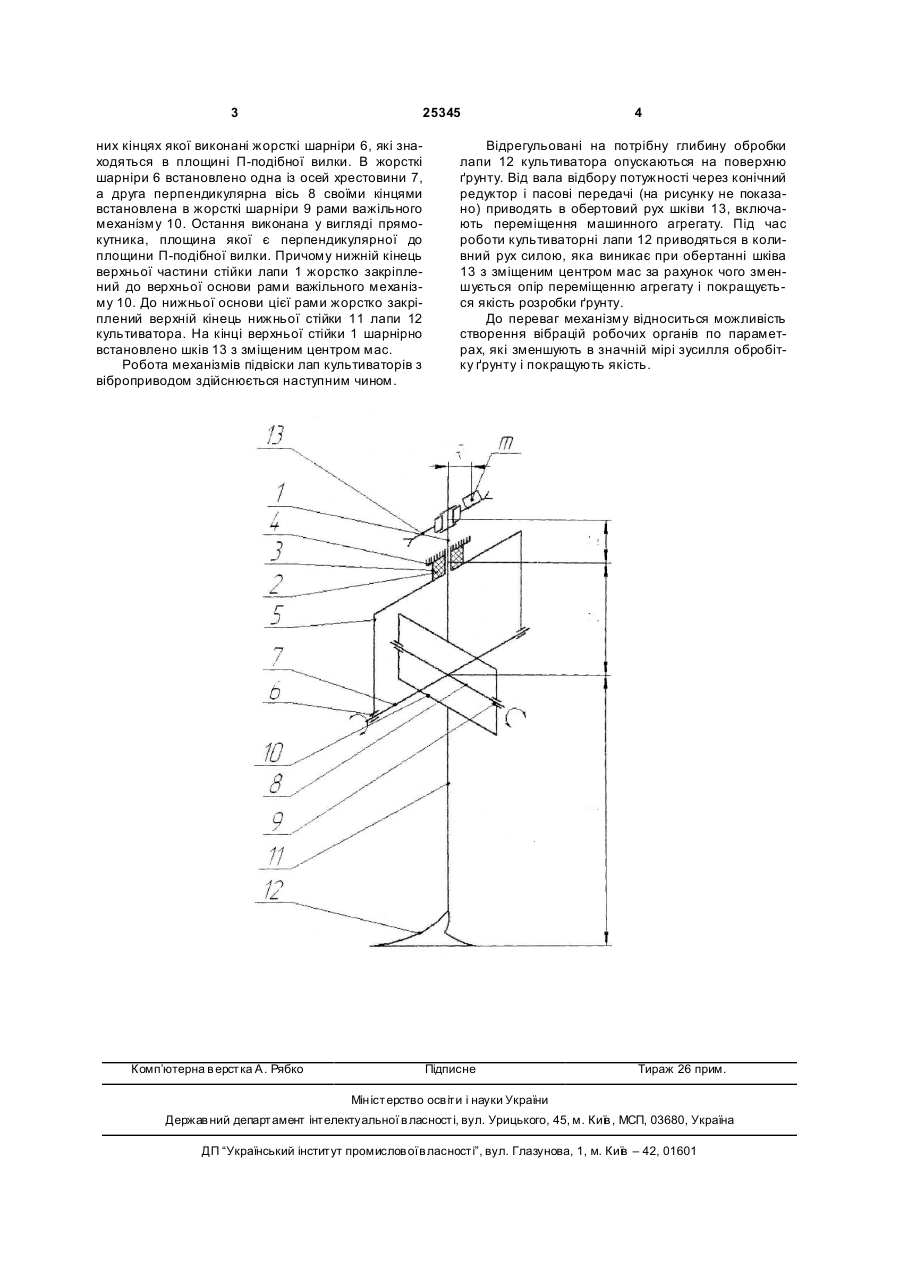

Механізм підвіски лап культиватора з віброприводом, який виконаний у вигляді рами, Пподібної вилки з шарнірами, хрестовини, рамки важільного механізму, пружного елемента стійки лапи і лапи, який відрізняється тим, що верхня 3 25345 них кінцях якої виконані жорсткі шарніри 6, які знаходяться в площині П-подібної вилки. В жорсткі шарніри 6 встановлено одна із осей хрестовини 7, а друга перпендикулярна вісь 8 своїми кінцями встановлена в жорсткі шарніри 9 рами важільного механізму 10. Остання виконана у вигляді прямокутника, площина якої є перпендикулярної до площини П-подібної вилки. Причому нижній кінець верхньої частини стійки лапи 1 жорстко закріплений до верхньої основи рами важільного механізму 10. До нижньої основи цієї рами жорстко закріплений верхній кінець нижньої стійки 11 лапи 12 культиватора. На кінці верхньої стійки 1 шарнірно встановлено шків 13 з зміщеним центром мас. Робота механізмів підвіски лап культиваторів з віброприводом здійснюється наступним чином. Комп’ютерна в ерстка А. Рябко 4 Відрегульовані на потрібну глибину обробки лапи 12 культиватора опускаються на поверхню ґрунту. Від вала відбору потужності через конічний редуктор і пасові передачі (на рисунку не показано) приводять в обертовий рух шківи 13, включають переміщення машинного агрегату. Під час роботи культиваторні лапи 12 приводяться в коливний рух силою, яка виникає при обертанні шківа 13 з зміщеним центром мас за рахунок чого зменшується опір переміщенню агрегату і покращується якість розробки ґрунту. До переваг механізму відноситься можливість створення вібрацій робочих органів по параметрах, які зменшують в значній мірі зусилля обробітку ґрунту і покращують якість. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCultivator blade suspension mechanism with vibratory drive
Автори англійськоюPavliskyi Vasyl Mykhailovych, Hnatio Volodymyr Mykhailovych, Hnatio Mykhaylo Vasyliovych, Hnat’io Mykhailo Vasyliovych, Hnatio Mykhailo Vasyliovych, Hnatio Mykhailo Васильович, Hnat’io Petro Mykhailovych, Kamyshanov Valerii Volodymyrovych, Lohush Ivan Volodymyrovych, Barbarych Stepan Orestovych, Voliak Ihor Yaroslavovych
Назва патенту російськоюМеханизм подвески лап культиватора с виброприводом
Автори російськоюПавлиский Василий Михайлович, Павлиский Василь Михайлович, Гнатё Михаил Васильевич, Гнатьо Михаил Васильевич, Гнатё Петр Михайлович, Камышанов Валерий Владимирович, Логуш Иван Владимирович, Барбарич Степан Орестович, Воляк Игорь Ярославович
МПК / Мітки
МПК: A01B 33/00
Мітки: механізм, культиватора, лап, підвіски, віброприводом
