Пристрій для утримання та демонстрування листів рекламно-інформаційного характеру

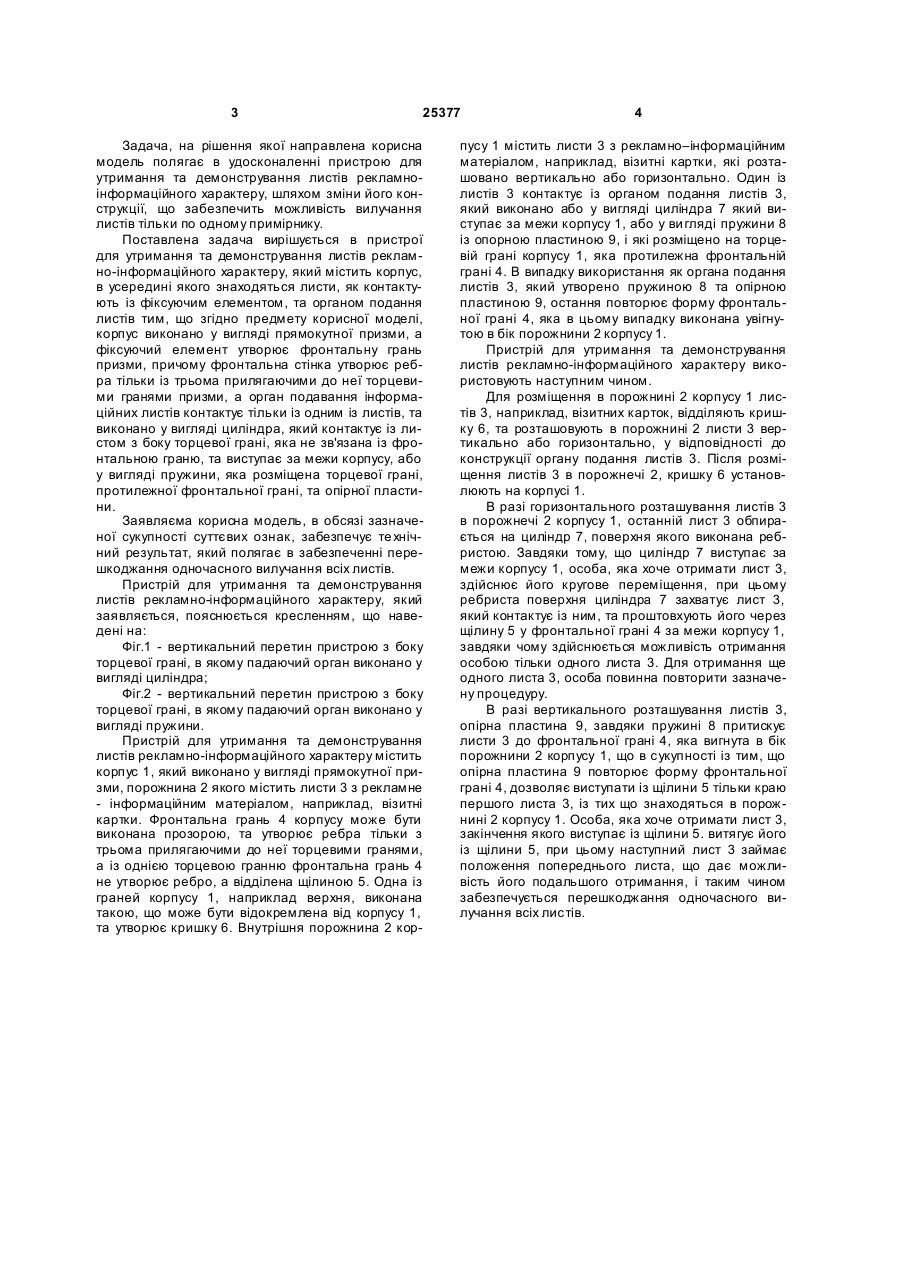

Пристрій для утримання та демонстрування листів рекламно-інформаційного характеру, який містить корпус, всередині якого знаходяться листи, які контактують із фіксуючим елементом та органом подання листів, який відрізняється тим, що корпус виконано у вигляді прямокутної призми, 3 25377 Задача, на рішення якої направлена корисна модель полягає в удосконаленні пристрою для утримання та демонстрування листів рекламноінформаційного характеру, шляхом зміни його конструкції, що забезпечить можливість вилучання листів тільки по одному примірнику. Поставлена задача вирішується в пристрої для утримання та демонстрування листів рекламно-інформаційного характеру, який містить корпус, в усередині якого знаходяться листи, як контактують із фіксуючим елементом, та органом подання листів тим, що згідно предмету корисної моделі, корпус виконано у вигляді прямокутної призми, а фіксуючий елемент утворює фронтальну грань призми, причому фронтальна стінка утворює ребра тільки із трьома прилягаючими до неї торцевими гранями призми, а орган подавання інформаційних листів контактує тільки із одним із листів, та виконано у вигляді циліндра, який контактує із листом з боку торцевої грані, яка не зв'язана із фронтальною граню, та виступає за межи корпусу, або у вигляді пружини, яка розміщена торцевої грані, протилежної фронтальної грані, та опірної пластини. Заявляєма корисна модель, в обсязі зазначеної сукупності суттєвих ознак, забезпечує те хнічний результат, який полягає в забезпеченні перешкоджання одночасного вилучання всіх листів. Пристрій для утримання та демонстрування листів рекламно-інформаційного характеру, який заявляється, пояснюється кресленням, що наведені на: Фіг.1 - вертикальний перетин пристрою з боку торцевої грані, в якому падаючий орган виконано у вигляді циліндра; Фіг.2 - вертикальний перетин пристрою з боку торцевої грані, в якому падаючий орган виконано у вигляді пружини. Пристрій для утримання та демонстрування листів рекламно-інформаційного характеру містить корпус 1, який виконано у вигляді прямокутної призми, порожнина 2 якого містить листи 3 з рекламне - інформаційним матеріалом, наприклад, візитні картки. Фронтальна грань 4 корпусу може бути виконана прозорою, та утворює ребра тільки з трьома прилягаючими до неї торцевими гранями, а із однією торцевою гранню фронтальна грань 4 не утворює ребро, а відділена щілиною 5. Одна із граней корпусу 1, наприклад верхня, виконана такою, що може бути відокремлена від корпусу 1, та утворює кришку 6. Внутрішня порожнина 2 кор 4 пусу 1 містить листи 3 з рекламно–інформаційним матеріалом, наприклад, візитні картки, які розташовано вертикально або горизонтально. Один із листів 3 контактує із органом подання листів 3, який виконано або у вигляді циліндра 7 який виступає за межи корпусу 1, або у ви гляді пружини 8 із опорною пластиною 9, і які розміщено на торцевій грані корпусу 1, яка протилежна фронтальній грані 4. В випадку використання як органа подання листів 3, який утворено пружиною 8 та опірною пластиною 9, остання повторює форму фронтальної грані 4, яка в цьому випадку виконана увігнутою в бік порожнини 2 корпусу 1. Пристрій для утримання та демонстрування листів рекламно-інформаційного характеру використовують наступним чином. Для розміщення в порожнині 2 корпусу 1 листів 3, наприклад, візитних карток, відділяють кришку 6, та розташовують в порожнині 2 листи 3 вертикально або горизонтально, у відповідності до конструкції органу подання листів 3. Після розміщення листів 3 в порожнечі 2, кришку 6 установлюють на корпусі 1. В разі горизонтального розташування листів 3 в порожнечі 2 корпусу 1, останній лист 3 обпирається на циліндр 7, поверхня якого виконана ребристою. Завдяки тому, що циліндр 7 виступає за межи корпусу 1, особа, яка хоче отримати лист 3, здійснює його кругове переміщення, при цьому ребриста поверхня циліндра 7 захватує лист 3, який контактує із ним, та проштовхують його через щілину 5 у фронтальної грані 4 за межи корпусу 1, завдяки чому здійснюється можливість отримання особою тільки одного листа 3. Для отримання ще одного листа 3, особа повинна повторити зазначену процедуру. В разі вертикального розташування листів 3, опірна пластина 9, завдяки пружині 8 притискує листи 3 до фронтальної грані 4, яка вигнута в бік порожнини 2 корпусу 1, що в сукупності із тим, що опірна пластина 9 повторює форму фронтальної грані 4, дозволяє виступати із щілини 5 тільки краю першого листа 3, із тих що знаходяться в порожнині 2 корпусу 1. Особа, яка хоче отримати лист 3, закінчення якого виступає із щілини 5. витягує його із щілини 5, при цьому наступний лист 3 займає положення попереднього листа, що дає можливість його подальшого отримання, і таким чином забезпечується перешкоджання одночасного вилучання всіх листів. 5 Комп’ютерна в ерстка М. Мацело 25377 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
